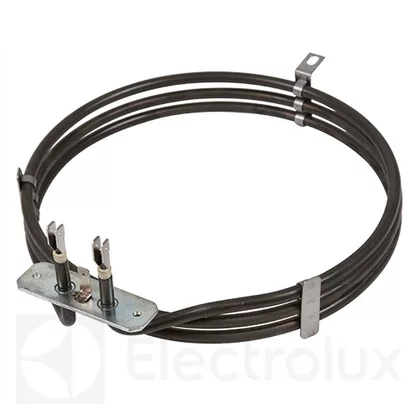

Grzałki do wentylatorów
Grzałka do wentylatora odpowiada za ogrzewanie powietrza, ale brak ciepła może powodować także bezpiecznik termiczny, termostat, przewody lub sterowanie. Przed zakupem sprawdź konstrukcję, moc, napięcie, mocowanie i pełne oznaczenie urządzenia, ponieważ podobnie wyglądające elementy nie muszą być zamienne.
Jak działa grzałka w wentylatorze
Grzałka jest elementem obwodu odpowiedzialnym za zamianę energii elektrycznej na ciepło. Wentylator wymusza przepływ powietrza przez sekcję grzejną, a termostat, wyłącznik termiczny lub sterownik ogranicza temperaturę i czas pracy. W zależności od konstrukcji urządzenie może mieć klasyczną spiralę oporową, kilka niezależnych sekcji grzejnych albo moduł PTC, którego rezystancja zmienia się wraz z temperaturą.
Grzałka nie pracuje jako samodzielny podzespół. W układzie znajdują się również przewody wysokotemperaturowe, złącza, przełącznik trybu, regulator temperatury, zabezpieczenie termiczne i silnik wentylatora. Dlatego sam objaw „nie grzeje” nie potwierdza jeszcze uszkodzenia grzałki.
Brak ogrzewania – co może być przyczyną?
Jeżeli wentylator działa, lecz powietrze pozostaje zimne, sprawdzanie warto rozpocząć od obwodu grzania, ale w logicznej kolejności:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Wentylator działa, brak ciepła | Przerwana grzałka, bezpiecznik termiczny, otwarty termostat, wypalone złącze lub uszkodzony przełącznik | Oględziny, ciągłość obwodu przy odłączonym zasilaniu i połączenia | Przerwa w całym obwodzie nie wskazuje samodzielnie, który element jest uszkodzony; trzeba badać odcinki osobno |
| Grzałka włącza się i szybko wyłącza | Zbyt mały przepływ powietrza, zabrudzenie, zużyty silnik, niesprawny bimetal albo przegrzewająca się grzałka | Drożność wlotu i wylotu, prędkość nawiewu, stan zabezpieczenia i mocowania grzałki | Zadziałanie zabezpieczenia jest sygnałem do znalezienia przyczyny przegrzewania, a nie do jego obejścia |
| Grzanie jest wyraźnie słabsze | Pracuje tylko jedna sekcja, niewłaściwy tryb, luźne złącze, element o innej mocy lub problem ze sterowaniem | Przełącznik trybu, wszystkie sekcje grzałki, przewody i pobór mocy | Prawidłowa rezystancja na zimno nie wyklucza problemu ze stykiem lub pracą pod obciążeniem |
| Urządzenie wybija zabezpieczenie | Zwarcie przewodu, uszkodzona izolacja, wilgoć, przebicie elementu albo nieprawidłowo dobrana część | Oględziny izolacji, pomiar rezystancji między zaciskami i obudową zgodnie z procedurą serwisową | Nie wolno ponownie uruchamiać urządzenia do czasu usunięcia przyczyny |
| Czuć spaleniznę lub widać nadmierne żarzenie | Przegrzane złącze, kurz, odkształcona spirala, zły przepływ powietrza lub uszkodzona grzałka | Stan przewodów, konektorów, osłon i kanału powietrznego | Dalsza praca może stopić obudowę albo doprowadzić do pożaru |
W części urządzeń wentylator może pracować jeszcze przez pewien czas po wyłączeniu grzania. Taki cykl chłodzenia nie oznacza automatycznie awarii. Z kolei powtarzające się odcinanie grzałki po kilkunastu sekundach lub kilku minutach wymaga sprawdzenia przepływu powietrza i zabezpieczeń.
Jak sprawdzić grzałkę miernikiem?
Pomiar wykonuj po odłączeniu urządzenia od sieci, po ostygnięciu i po uzyskaniu dostępu do elementu. Przed odłączeniem przewodów warto wykonać zdjęcie połączeń albo oznaczyć przewody, ponieważ ich zamiana może zmienić działanie zabezpieczeń i sterowania.
- Odłącz przewody od zacisków grzałki, aby pomiar nie obejmował równolegle innych elementów.
- Ustaw multimetr na pomiar rezystancji lub ciągłości obwodu.
- Zmierz każdą sekcję między jej zaciskami. W konstrukcji wielosekcyjnej nie zakładaj, że wszystkie odcinki mają takie same wyprowadzenia.
- Porównaj wynik z dokumentacją konkretnego modelu albo oblicz wartość orientacyjną ze wzoru R = U² / P, używając napięcia i mocy podanych na urządzeniu.
- Sprawdź, czy nie ma niezamierzonego przejścia między zaciskami elementu a metalową częścią konstrukcji. Sam multimetr nie zastępuje jednak badania izolacji napięciem probierczym.
Odczyt wskazujący przerwę może oznaczać uszkodzoną spiralę, przepalony bezpiecznik termiczny, otwarty termostat albo przerwę w przewodzie. Bardzo niska rezystancja może wskazywać zwarcie, lecz wynik trzeba ocenić w odniesieniu do konkretnej mocy i sposobu połączenia sekcji. Prawidłowy pomiar na zimno nie potwierdza pełnej sprawności: nie wykrywa każdego problemu z izolacją, stykami, przegrzewaniem ani zachowaniem elementu pod obciążeniem.
W grzałkach PTC prosta interpretacja rezystancji jest ograniczona, ponieważ parametr zmienia się z temperaturą. W takim przypadku ważniejsze są oznaczenie modułu, sposób podłączenia, obserwacja poboru mocy oraz procedura producenta.
Zabezpieczenie termiczne a uszkodzona grzałka
Bezpiecznik termiczny jest elementem jednorazowym, natomiast wyłącznik bimetaliczny może być samoczynny albo resetowany, zależnie od konstrukcji. Jeżeli bezpiecznik ma przerwę, nie oznacza to, że można wymienić go bez sprawdzenia przyczyny. Do jego zadziałania mogły doprowadzić:
- zatrzymujący się lub zbyt wolno pracujący wentylator;
- zatkany wlot albo wylot powietrza;
- nagromadzony kurz na grzałce i w kanale nawiewnym;
- luźne, nadpalone lub utlenione konektory;
- uszkodzony termostat lub przełącznik;
- odkształcona spirala dotykająca osłony;
- zamontowana wcześniej część o niewłaściwej mocy lub geometrii.
Nie mostkuj bezpiecznika termicznego i nie zastępuj go elementem o innej temperaturze, prądzie lub sposobie montażu. Zabezpieczenie jest częścią układu ochrony przeciwpożarowej, a jego obejście może spowodować stopienie obudowy, porażenie albo pożar.
Jeżeli termik rozłącza obwód cyklicznie, najpierw sprawdź przepływ powietrza i stan silnika. Gdy wentylator pracuje, ale powietrze jest słabe, problem może leżeć po stronie łożysk, wirnika, zabrudzenia lub zasilania silnika, a nie samej grzałki. Jeżeli przepływ jest prawidłowy, trzeba ocenić termostat, bimetal i temperaturę pracy zgodnie z dokumentacją modelu.
Dostęp do grzałki i wymiana
W małych termowentylatorach grzałka znajduje się zwykle w kanale między wentylatorem a wylotem powietrza. Może być zamocowana w ceramicznym lub metalowym nośniku, jako kaseta z zabezpieczeniami albo jako zespół wymienny obejmujący element grzejny i termik. W większych wentylatorach lub ogrzewaczach dostęp może wymagać zdjęcia pokrywy, kratki, panelu sterowania albo osłony zespołu nawiewnego.
Typowa kolejność prac obejmuje:
- Odłączenie wtyczki i odczekanie do ostygnięcia elementu.
- Dokumentację połączeń i sprawdzenie, czy urządzenie nie ma dodatkowego wyłącznika przechyłowego lub resetu termicznego.
- Demontaż obudowy zgodnie z konstrukcją konkretnego modelu.
- Oznaczenie przewodów i odłączenie konektorów bez ciągnięcia za przewód.
- Sprawdzenie, czy grzałka nie jest skręcona, pęknięta, przypalona lub przesunięta względem kanału powietrznego.
- Odkręcenie albo zwolnienie mocowań zespołu, bez uszkadzania izolatorów i osłon.
- Montaż nowej części w tej samej orientacji oraz odtworzenie prowadzenia przewodów.
- Kontrolę, czy przewody nie dotykają spirali, ostrych krawędzi ani elementów o wysokiej temperaturze.
- Sprawdzenie ciągłości obwodu i poprawności połączeń przed zamknięciem obudowy.
Nie każda grzałka jest przewidziana do naprawy przez wymianę samego drutu oporowego. W wielu urządzeniach wymienia się cały zespół, ponieważ jego konstrukcja obejmuje izolatory, osłonę, zabezpieczenie i określoną geometrię przepływu powietrza. Próba przewinięcia spirali lub zastosowanie przypadkowego drutu może zmienić moc, temperaturę i obciążenie zabezpieczeń.
Czynności wewnątrz urządzenia sieciowego wymagają doświadczenia, właściwych narzędzi i umiejętności sprawdzenia ochrony przeciwporażeniowej. Pomiary pod napięciem oraz badanie izolacji wykonuje wykwalifikowany serwisant.
Jak dobrać właściwą grzałkę do wentylatora?
Nie wybieraj wyłącznie po zdjęciu, liczbie zwojów ani podobnym kształcie. Właściwa część musi odpowiadać układowi elektrycznemu i mechanicznemu urządzenia. Sprawdź przede wszystkim:
- pełne oznaczenie modelu i wariantu urządzenia;
- napięcie oraz moc całkowitą i moc poszczególnych sekcji;
- liczbę zacisków i sposób połączenia elementu;
- wymiary kasety, rozstaw mocowań i położenie osłon;
- rodzaj zabezpieczenia termicznego oraz jego położenie;
- kierunek przepływu powietrza i orientację montażu;
- numer części producenta, jeżeli znajduje się na starej grzałce lub w katalogu części.
Samo napięcie 230 V nie wystarcza do potwierdzenia zgodności. Grzałka o innej mocy może przegrzewać zabezpieczenia, dawać zbyt słaby nawiew albo przeciążać przełącznik i instalację. Identyczne złącze również nie gwarantuje zamienności, ponieważ część może mieć inną długość, inną temperaturę pracy lub inny układ sekcji.
Przed zamówieniem odczytaj tabliczkę znamionową i oznaczenie z uszkodzonego elementu. Jeżeli producent rozróżnia warianty, potrzebne może być pełne oznaczenie modelu, kod produktu, numer serwisowy albo kod wykonania. Do doboru warto przekazać również zdjęcie tabliczki, grzałki, mocowań i złączy. Nie deklaruj zgodności na podstawie samej nazwy handlowej urządzenia.
FAQ
Czy jeśli wentylator działa, grzałka jest uszkodzona?
Nie zawsze. Wentylator może działać przy przerwie w grzałce, bezpieczniku termicznym, termostacie, przełączniku, przewodzie lub sterowaniu. Pomiar odłączonych od siebie odcinków obwodu pomaga zawęzić przyczynę.
Czy można zewrzeć bezpiecznik termiczny, żeby sprawdzić grzałkę?
Nie. Mostkowanie zabezpieczenia usuwa ochronę przed przegrzaniem. Jeżeli test wymaga odtworzenia warunków pracy, powinien wykonać go serwisant zgodnie z procedurą dla danego modelu.
Czy prawidłowa rezystancja oznacza sprawną grzałkę?
Nie. Pomiar na zimno potwierdza jedynie ciągłość i przybliżoną rezystancję badanego obwodu. Nie wyklucza przebicia izolacji, luźnego styku, problemu z termostatem ani przegrzewania podczas pracy.
Dlaczego termowentylator grzeje tylko przez chwilę?
Przyczyną może być zabrudzenie kanału powietrznego, słaby nawiew, zablokowany wirnik, uszkodzony bimetal, wadliwy termostat albo grzałka pracująca poza właściwymi warunkami. Nie wymieniaj od razu samej grzałki bez sprawdzenia przepływu powietrza.
Czy każdą grzałkę można zastąpić elementem o tej samej mocy?
Nie. Oprócz mocy liczą się napięcie, liczba sekcji, sposób mocowania, wymiary, złącza, zabezpieczenia i charakterystyka elementu. Zamiennik powinien mieć potwierdzoną zgodność z konkretnym modelem urządzenia.
