Napędy do wentylatorów
Napędy do wentylatorów obejmują silniki i zespoły napędowe stosowane m.in. w okapach, piekarnikach, klimatyzatorach i wentylatorach domowych. Hałas, brak startu, spadek obrotów lub przegrzewanie nie zawsze oznaczają uszkodzenie silnika. Przed zakupem porównaj oznaczenia urządzenia, parametry, mocowanie, złącza i sposób sterowania.
Co obejmuje napęd wentylatora
W tej kategorii mogą występować zarówno same silniki, jak i kompletne zespoły napędowe z uchwytem, wirnikiem, turbiną albo przewodami. W zależności od urządzenia napęd może mieć postać silnika indukcyjnego z kondensatorem pracy, silnika wielobiegowego, silnika z biegunami zwartymi albo elektronicznie komutowanego silnika BLDC/EC. Dlatego sama nazwa „silnik wentylatora” nie określa jeszcze sposobu podłączenia ani możliwości zastosowania części.
Napęd współpracuje między innymi z:
- wirnikiem osiowym, turbiną promieniową lub wentylatorem poprzecznym;
- kondensatorem pracy albo modułem elektronicznym;
- regulatorem obrotów, przekaźnikiem lub płytą sterującą;
- zabezpieczeniem termicznym umieszczonym w silniku lub w jego obwodzie;
- uchwytem, obudową i elementami kierującymi przepływ powietrza.
Objawy uszkodzenia napędu
Uszkodzony napęd może powodować brak reakcji po włączeniu, buczenie bez obracania wirnika, nierówną pracę, samoczynne zatrzymywanie, spadek obrotów, nadmierne nagrzewanie albo nietypowy zapach. W urządzeniach z regulacją prędkości problem może występować tylko na wybranym biegu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Wentylator nie reaguje | Brak zasilania, uszkodzony przełącznik, regulator, przekaźnik, moduł, przewód, zabezpieczenie termiczne lub silnik | Filtry, wtyczki, złącza, przewody i schemat konkretnego modelu | Brak napięcia na wejściu silnika nie potwierdza awarii silnika. Najpierw trzeba ustalić, w którym miejscu obwodu zanika zasilanie. |
| Silnik buczy, ale nie startuje | Zablokowany wirnik, zabrudzenie, zużyte łożyska, uszkodzony kondensator lub uzwojenie pomocnicze | Obrót wirnika przy odłączonym zasilaniu, stan turbiny, kondensator i uzwojenia zgodnie z dokumentacją | Swobodny obrót nie wyklucza uszkodzenia elektrycznego. W silniku kondensatorowym trzeba sprawdzić również jego pojemność i napięcie znamionowe. |
| Wentylator rusza dopiero po popchnięciu | Osłabiony kondensator, problem z uzwojeniem pomocniczym, nadmierne tarcie lub błędne podłączenie | Oznaczenie kondensatora, rezystancję uzwojeń i opory mechaniczne | Objaw jest charakterystyczny dla problemów z rozruchem, ale nie wskazuje samodzielnie jednej części do wymiany. |
| Obroty są niskie lub zmienne | Zabrudzenie wirnika, zbyt duże opory, niewłaściwy kondensator, uszkodzenie regulatora, modułu albo silnika | Czystość kanału powietrznego, kierunek obrotów, połączenia, parametry z tabliczki i zachowanie na innych biegach | Jeżeli silnik dostaje prawidłowe sterowanie, a nadal traci obroty i się nagrzewa, należy podejrzewać napęd lub element mechaniczny. |
| Pojawia się hałas, tarcie lub drgania | Luźny wirnik, skrzywiona łopatka, ciało obce, zużyte łożysko, przesunięcie wirnika albo uszkodzone mocowanie | Wirnik, wał, tuleje, łożyska, śruby i odległość od obudowy | Jeżeli źródłem hałasu jest część mechaniczna, wymiana silnika może nie usunąć problemu. |
| Wentylator działa tylko na jednym biegu | Przełącznik, regulator, przewód konkretnego biegu, moduł lub uzwojenie wielobiegowego silnika | Schemat połączeń i ciągłość właściwego obwodu przy odłączonym zasilaniu | Nie wolno łączyć przewodów według kolorów bez schematu. W silnikach wielobiegowych kolory i funkcje przewodów zależą od producenta. |
Jak sprawdzić napęd przed zakupem części
1. Zacznij od kontroli mechanicznej
Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem. Po zdjęciu osłony sprawdź, czy wirnik obraca się bez wyraźnego zacięcia, ocierania i nadmiernego luzu. Usuń tłuszcz, kurz oraz ciało obce z turbiny i kanału przepływu powietrza, ale nie zalewaj silnika ani modułu wodą.
W okapie zabrudzony tłuszczem wirnik może ograniczać przepływ i przeciążać silnik. W piekarniku problem może powodować ocieranie wentylatora o tylną osłonę po nieprawidłowym montażu. W klimatyzatorze trzeba uwzględnić także zabrudzenie wymiennika, wentylatora jednostki wewnętrznej lub zewnętrznej oraz drożność odpływu, jeżeli wpływa na pracę zabezpieczeń.
2. Sprawdź obwód zasilania
Jeżeli urządzenie nie reaguje, sama kontrola silnika jest niewystarczająca. Należy sprawdzić bezpiecznik, przewód, złącza, przełącznik, regulator, przekaźnik i moduł sterujący. Pomiar napięcia w pracującym urządzeniu wykonuje się wyłącznie wtedy, gdy osoba wykonująca test ma odpowiednie kwalifikacje, miernik i procedurę dla danego modelu.
Jeżeli na wejściu napędu nie pojawia się wymagane zasilanie, wymiana silnika nie rozwiąże usterki. Jeżeli zasilanie jest prawidłowe, a silnik nie startuje lub nadmiernie się nagrzewa, można przejść do badania samego napędu.
3. Zbadaj uzwojenia i kondensator
Pomiar rezystancji wykonuj przy odłączonym zasilaniu i po odłączeniu przewodów badanego elementu od układu, aby inne części nie zafałszowały wyniku. W silniku z kilkoma przewodami zmierz pary wskazane na schemacie lub dokumentacji. Wynik powinien pozwolić wykryć przerwę, zwarcie między zaciskami albo wyraźną asymetrię uzwojeń. Nie istnieje jedna uniwersalna rezystancja właściwa dla wszystkich napędów wentylatorów.
W silnikach wielobiegowych poszczególne odczepy mogą mieć różne wartości rezystancji, dlatego różnica sama w sobie nie musi oznaczać uszkodzenia. Z kolei brak przejścia może oznaczać przerwę w uzwojeniu, zadziałane zabezpieczenie termiczne albo błędnie zidentyfikowane przewody. Pomiar omomierzem nie potwierdza pełnej sprawności silnika pod obciążeniem.
Jeżeli napęd korzysta z kondensatora, sprawdź jego pojemność miernikiem obsługującym ten pomiar i porównaj wynik z wartością podaną na obudowie lub w dokumentacji urządzenia. Kondensator musi mieć właściwą pojemność, napięcie pracy i typ przeznaczony do pracy silnikowej. Kondensator należy rozładować zgodnie z bezpieczną procedurą przed odłączaniem przewodów. Sprawny pomiar uzwojeń nie wyklucza osłabionego kondensatora, a pomiar kondensatora nie zastępuje kontroli mechanicznej.
4. Nie pomijaj sterowania elektronicznego
Silniki BLDC/EC oraz część nowoczesnych napędów nie mogą być sprawdzane przez przypadkowe podanie napięcia na wybrane przewody. Mogą wymagać modułu sterującego, sygnału sterującego, określonego zasilania stałego lub komunikacji z płytą urządzenia. Złącze o identycznym kształcie nie jest dowodem zgodności.
W przypadku takiego napędu trzeba odczytać oznaczenie silnika, sprawdzić schemat i ustalić, czy błąd znajduje się w silniku, przewodzie, module czy układzie sterującym. Nie należy omijać zabezpieczeń ani podłączać przewodów „na próbę”.
Dostęp do napędu i wymiana
Miejsce napędu zależy od typu urządzenia:

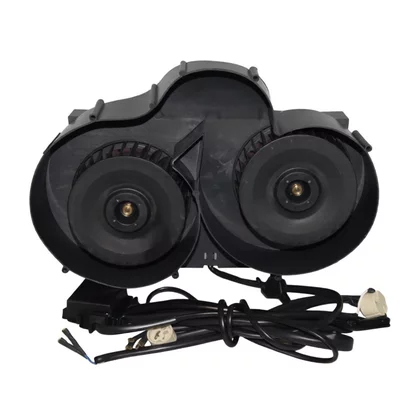

- w okapie znajduje się zwykle za filtrami, wewnątrz zespołu turbiny lub obudowy wentylatora;
- w piekarniku napęd termoobiegu jest przy tylnej ścianie komory, natomiast wentylator chłodzący może znajdować się w górnej albo tylnej części obudowy;
- w klimatyzatorze napęd może obsługiwać wentylator jednostki wewnętrznej lub zewnętrznej, a dostęp często wymaga zdjęcia osłon i elementów prowadzących powietrze;
- w wentylatorze domowym silnik jest zwykle połączony z wirnikiem, kratką, przekładnią oscylacji albo modułem sterującym.
Typowa kolejność prac obejmuje odłączenie zasilania, demontaż osłon zapewniających dostęp, oznaczenie przewodów, odłączenie złączy, wyjęcie wirnika lub turbiny oraz odkręcenie mocowania silnika. Dokładna kolejność, liczba mocowań i sposób zdjęcia wirnika są zależne od konstrukcji. Nie należy ciągnąć za przewody, podważać cienkich łopatek ani zmieniać położenia wirnika na wale bez zaznaczenia jego pierwotnego ustawienia.
Przy montażu trzeba zachować kierunek obrotów, położenie wirnika, uziemienie, prowadzenie przewodów i odległość od osłon. Po złożeniu sprawdź, czy wirnik nie ociera, a przewody nie mogą wejść w obszar ruchomych części. W urządzeniach grzewczych należy ponownie zamontować uszczelnienia i elementy izolacyjne, jeżeli konstrukcja ich wymaga. Test końcowy powinien obejmować wszystkie dostępne biegi lub tryby pracy, a nie tylko krótkie uruchomienie silnika.
Uwaga: prace przy urządzeniach zasilanych napięciem sieciowym, klimatyzatorach, kuchenkach mikrofalowych, układach wysokiego napięcia lub instalacji gazowej wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Pomiary pod napięciem oraz ingerencję w obwody specjalistyczne powinien wykonywać wykwalifikowany serwisant.
Jak dobrać właściwy napęd do wentylatora
Dobór wykonuj na podstawie pełnych danych urządzenia i oznaczenia starego podzespołu. Zapisz model, kod produktu, numer serwisowy lub inne oznaczenie z tabliczki znamionowej, a także numer części nadrukowany na silniku. Sam skrócony model urządzenia albo podobne zdjęcie mogą nie rozróżniać wariantu z innym mocowaniem, kierunkiem obrotów, napięciem, mocą, prędkością, kondensatorem lub sterowaniem.
Porównaj w szczególności:
- napięcie, częstotliwość, moc, prędkość i rodzaj zasilania;
- typ silnika oraz obecność kondensatora, termika lub elektroniki sterującej;
- liczbę przewodów, złączy i funkcji poszczególnych wyprowadzeń;
- średnicę wału, wysokość i średnicę turbiny lub śmigła;
- rozstaw otworów, kształt uchwytu, stronę montażu i kierunek obrotów;
- to, czy oferta dotyczy samego silnika, czy kompletnego zespołu z wirnikiem.
Pełne identyfikatory warto odczytać zgodnie z marką urządzenia: dla Electrolux, AEG i Zanussi będzie to pełny PNC/Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny. W innych markach potrzebne mogą być między innymi Product No., Product Code, Art. No. lub pełny wariant modelu.
Jeżeli część ma być zamiennikiem, zgodność powinna wynikać z katalogu lub potwierdzonych parametrów, a nie wyłącznie z wyglądu. Przed zakupem przygotuj zdjęcie tabliczki znamionowej, zdjęcie etykiety silnika i ujęcie złączy oraz mocowania. To pozwala rozróżnić napęd wentylatora chłodzącego, termoobiegu, wyciągu, jednostki wewnętrznej i jednostki zewnętrznej.
Powiązane części
Jeżeli diagnoza wykaże, że silnik otrzymuje prawidłowe sterowanie, ale problem dotyczy innego elementu, sprawdź również moduły do wentylatorów, regulatory do wentylatorów oraz śmigła do wentylatorów. Nie kupuj kilku części na próbę — najpierw ustal, czy przyczyną jest napęd, sterowanie, zasilanie czy element mechaniczny.
FAQ
Czy brak startu zawsze oznacza uszkodzony silnik wentylatora?
Nie. Przyczyną może być brak zasilania, przełącznik, regulator, moduł, przewód, zabezpieczenie termiczne, zabrudzony wirnik albo zużyty kondensator. Najpierw sprawdź, czy napęd otrzymuje właściwe sterowanie i czy wirnik nie jest zablokowany.
Czy można dobrać napęd tylko po wyglądzie?
Nie. Podobne silniki mogą różnić się napięciem, mocą, prędkością, kierunkiem obrotów, mocowaniem, wałem, kondensatorem i sposobem sterowania. Potrzebne są pełne dane urządzenia oraz oznaczenie starej części.
Co oznacza sytuacja, gdy wentylator rusza dopiero po popchnięciu?
Taki objaw może wskazywać na osłabiony kondensator, uszkodzenie uzwojenia pomocniczego albo nadmierne tarcie. Nie należy traktować go jako automatycznego potwierdzenia awarii silnika. Sprawdź mechanikę, kondensator i uzwojenia zgodnie z dokumentacją modelu.
Czy pomiar rezystancji uzwojeń potwierdza sprawność napędu?
Nie w pełni. Pomiar wykrywa między innymi przerwę lub wyraźną asymetrię uzwojeń, ale nie ocenia zachowania silnika pod obciążeniem, stanu łożysk, kondensatora, izolacji ani współpracy z modułem elektronicznym.
Czy każdy silnik wentylatora można podłączyć bezpośrednio do 230 V?
Nie. Część napędów wymaga kondensatora, regulatora, modułu sterującego albo zasilania innego rodzaju. Szczególnie silniki BLDC/EC i zespoły z wieloma przewodami należy podłączać wyłącznie według schematu właściwego dla danego modelu.
Jakie dane przesłać do potwierdzenia doboru?
Przygotuj pełne oznaczenie z tabliczki znamionowej urządzenia, numer części z silnika, zdjęcie złączy, mocowania i wirnika. W zależności od marki może być potrzebny PNC, pełny E-Nr, numer serwisowy, kod wyrobu, Product No., Product Code albo Art. No.
