Termostaty do żelazek
Termostat do żelazka steruje temperaturą stopy i okresowo odłącza grzałkę po osiągnięciu ustawionego poziomu. Gdy żelazko nie grzeje, przegrzewa się lub niestabilnie reaguje na pokrętło, przyczyną może być termostat, grzałka, bezpiecznik termiczny albo przewody. Dobieraj część po pełnym oznaczeniu modelu i wykonaniu urządzenia.
Jak działa termostat w żelazku
Termostat znajduje się w obwodzie grzałki i steruje jej cyklicznym włączaniem oraz wyłączaniem. W prostszych żelazkach jest to mechaniczny regulator bimetaliczny współpracujący z pokrętłem. W bardziej rozbudowanych modelach, szczególnie z generatorem pary, regulacja może korzystać z czujnika temperatury, modułu elektronicznego oraz dodatkowego zabezpieczenia termicznego.
Po ustawieniu temperatury styki termostatu podają zasilanie na grzałkę. Gdy stopa osiągnie zakres odpowiadający danemu ustawieniu, styki rozłączają obwód. Po częściowym ostygnięciu ponownie go zamykają. Okresowe zapalanie i gaśnięcie kontrolki podczas pracy może być prawidłowe — sama kontrolka nie potwierdza jednak sprawności termostatu.
Warto odróżnić trzy elementy:
- termostat reguluje temperaturę roboczą;
- bezpiecznik lub ogranicznik termiczny ma przerwać obwód po niebezpiecznym przegrzaniu i nie zastępuje regulatora;
- grzałka zamienia energię elektryczną na ciepło, ale może mieć przerwę albo przebicie do metalowej stopy.
W niektórych konstrukcjach termostat jest osobną częścią przykręconą do stopy, a w innych stanowi element zespołu stopy. Wtedy nie kupuje się uniwersalnego regulatora tylko dlatego, że ma podobny kształt.
Objawy uszkodzenia termostatu
Podejrzenie problemu z regulacją temperatury pojawia się, gdy objaw zmienia się razem z ustawieniem pokrętła lub gdy żelazko nie przechodzi prawidłowo między fazą grzania i przerwy. Możliwe symptomy to:
- żelazko nadmiernie się nagrzewa niezależnie od ustawienia;
- stopa pozostaje zimna albo osiąga zbyt niską temperaturę;
- zmiana ustawienia nie powoduje wyraźnej różnicy w pracy;
- grzanie przerywa się przypadkowo albo żelazko działa tylko po poruszeniu pokrętłem;
- kontrolka grzania zachowuje się nietypowo, choć sama kontrolka nie rozstrzyga przyczyny;
- urządzenie przypala tkaniny mimo prawidłowego ustawienia;
- po przegrzaniu żelazko całkowicie przestało grzać.
Jeden objaw nie wskazuje automatycznie na termostat. Brak grzania może powodować również przerwany przewód zasilający, wypalone złącze, uszkodzona grzałka, zadziałany bezpiecznik termiczny albo moduł sterujący. Przegrzewanie może wynikać z niewłaściwego kontaktu elementu pomiarowego ze stopą, uszkodzonego sterowania elektronicznego lub wcześniejszego uszkodzenia zabezpieczenia.
Diagnostyka: objaw, sprawdzenie i interpretacja
Żelazko w ogóle nie grzeje
Najpierw sprawdź, czy problem dotyczy całego urządzenia, czy tylko grzania. Jeżeli nie świeci żadna kontrolka, obejrzyj przewód, wtyczkę, wejście przewodu do obudowy i dostępne złącza. Jeżeli kontrolka działa, ale stopa pozostaje zimna, podejrzane są obwód grzałki, termostat, bezpiecznik termiczny lub sterowanie.
Po odłączeniu wtyczki i całkowitym ostygnięciu urządzenia można sprawdzić ciągłość obwodu miernikiem. Pomiar wykonuje się na odłączonych zaciskach badanego elementu, aby równoległe obwody nie zafałszowały wyniku. Przerwa w obwodzie grzałki lub bezpiecznika oznacza nieciągłość, ale nie wskazuje sama w sobie, dlaczego element przestał przewodzić. Jeżeli zadziałał bezpiecznik termiczny, trzeba ustalić przyczynę przegrzania przed montażem nowego.
Żelazko przegrzewa się albo nie wyłącza grzania
Nie używaj dalej urządzenia do próbnego prasowania. Po odłączeniu od sieci sprawdź, czy styki termostatu nie są sklejone, nadpalone albo mechanicznie zablokowane. W regulatorze mechanicznym pokrętło powinno zmieniać położenie mechanizmu, lecz swobodny obrót nie potwierdza prawidłowej kalibracji.
Pomiar ciągłości na zimnym termostacie może wykazać jego stan w jednej pozycji, ale nie potwierdzi temperatury rozłączenia, histerezy ani zachowania podczas nagrzewania. Nie podawaj jednej uniwersalnej wartości rezystancji lub temperatury dla wszystkich żelazek — zakres zależy od konstrukcji, producenta i konkretnego numeru części.
Jeżeli termostat rozłącza obwód, a grzałka nadal jest zasilana, problem może znajdować się w module, przekaźniku, triaku albo błędnie podłączonym przewodzie. W modelach elektronicznych nie wystarczy wymiana mechanicznego regulatora bez sprawdzenia schematu urządzenia.
Żelazko grzeje niestabilnie
Najpierw wyklucz luźne lub nadpalone zaciski, uszkodzenie przewodu oraz zabrudzenie mechanizmu. Zapisz położenie przewodów i obejrzyj izolację przy stopie, ponieważ wysoka temperatura i para mogą powodować utlenienie połączeń.
Jeżeli termostat jest mechaniczny, jego styki powinny zmieniać stan podczas zmiany temperatury i pracy regulatora. Test „buzzerem” wskazuje tylko ciągłość w danym momencie. Nie wyklucza zużytych styków, niewłaściwego docisku ani rozkalibrowania. Jeżeli problem pojawia się dopiero po rozgrzaniu, potrzebna może być kontrola według dokumentacji serwisowej danego modelu, a nie tylko pomiar na zimno.
Brak grzania po silnym przegrzaniu
Gdy obudowa lub tworzywo przy stopie uległo stopieniu, nie zakładaj, że wystarczy wymienić bezpiecznik. Taki objaw może oznaczać awarię termostatu, zabezpieczenia, grzałki, złącza albo elementu sterującego. W części konstrukcji zabezpieczenie jest zintegrowane ze stopą i naprawa polega na wymianie całego zespołu.
Nie mostkuj bezpiecznika termicznego, nie zwieraj go na stałe i nie zastępuj go elementem o przypadkowej temperaturze zadziałania. Zabezpieczenie jest częścią ochrony przed pożarem i porażeniem.
Czy można sprawdzić termostat miernikiem?
Tak, ale zakres takiego testu jest ograniczony. Przed pomiarem:
- odłącz żelazko od sieci i pozwól mu całkowicie ostygnąć;
- opróżnij zbiornik wody, jeżeli konstrukcja tego wymaga;
- zdejmij przewody z badanego elementu albo odłącz odpowiednią wiązkę;
- sfotografuj połączenia i oznacz przewody przed demontażem;
- sprawdź ciągłość styków w pozycji określonej dla danego modelu.
Wynik oznaczający przerwę może wskazywać na otwarte styki termostatu, zadziałane zabezpieczenie, przerwany przewód lub uszkodzenie grzałki. Wynik wskazujący ciągłość potwierdza tylko przewodzenie w warunkach pomiaru. Nie potwierdza prawidłowej temperatury przełączania ani bezpieczeństwa urządzenia podczas pracy.
Pomiar izolacji grzałki względem metalowej stopy wymaga właściwego przyrządu, napięcia testowego i procedury przewidzianej dla danego urządzenia. Zwykły pomiar rezystancji multimetrem nie zastępuje testu izolacji. Diagnostyka pod napięciem i pomiary po złożeniu urządzenia są przeznaczone dla wykwalifikowanego serwisanta.
Gdzie znajduje się termostat i jak uzyskać dostęp?
W żelazkach z regulacją mechaniczną termostat zwykle znajduje się przy stopie, pod pokrętłem lub w pobliżu zespołu grzałki. W modelach z generatorem pary element może być związany ze stopą, czujnikiem, wiązką przewodów lub modułem sterującym. Dokładna droga dostępu zależy od modelu.
Typowa kolejność prac wygląda następująco:
- odłącz wtyczkę, odczekaj do całkowitego ostygnięcia i opróżnij wodę;
- zdejmij pokrętło oraz elementy obudowy zgodnie z instrukcją dla danego modelu;
- uzyskaj dostęp do złączy przy stopie lub do modułu sterującego;
- sfotografuj prowadzenie przewodów, położenie izolacji i mocowania;
- odłącz przewody, nie ciągnąc za izolację;
- sprawdź, czy termostat jest wymienny osobno, czy stanowi część stopy;
- przy montażu odtwórz prowadzenie przewodów i wszystkie osłony termiczne.
Nie każda obudowa jest skręcana w oczywisty sposób. Ukryte wkręty mogą znajdować się pod zaślepkami, pokrętłem, tylną osłoną albo elementem uchwytu. Nie podważaj na siłę części, jeżeli obudowa zaczyna się odkształcać — można uszkodzić przewody, uszczelnienie komory parowej albo element izolacyjny.

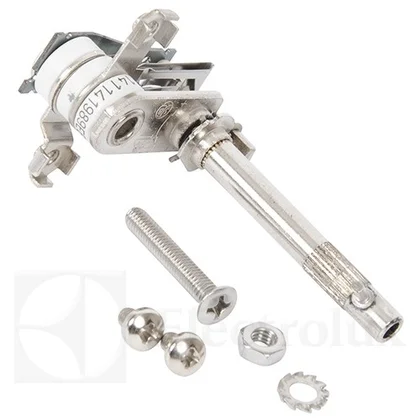

Wymiana termostatu do żelazka
Jeżeli diagnostyka i dokumentacja potwierdzają uszkodzenie, wymień termostat na część przeznaczoną do konkretnego wariantu urządzenia. Przed odłączeniem starego elementu porównaj sposób mocowania, położenie styku roboczego, izolację, złącza i współpracę ze stopą.
Przy montażu:
- nie wyginaj elementu pomiarowego ani blaszki bimetalicznej;
- nie zmieniaj fabrycznego położenia regulatora bez procedury kalibracji;
- nie smaruj styków przypadkowym preparatem;
- nie prowadź przewodów przy krawędzi gorącej stopy ani w miejscu narażonym na zgniatanie;
- wymień uszkodzone konektory i przewody zamiast pozostawiać nadpalone połączenie;
- załóż wszystkie osłony, izolatory i elementy mocujące przed próbą uruchomienia.
Po złożeniu sprawdź, czy pokrętło porusza się w całym zakresie, przewód nie jest naprężony, a obudowa nie naciska na wiązkę. Pierwszą próbę wykonuj bez tkaniny, pod stałą obserwacją i zgodnie z procedurą dla danego modelu. Jeżeli pojawi się zapach spalenizny, iskrzenie, nadmierne grzanie lub zadziałanie zabezpieczenia instalacji, natychmiast przerwij użytkowanie.
Opisane czynności serwisowe wymagają doświadczenia, odpowiednich narzędzi i znajomości zasad pracy przy urządzeniach zasilanych z sieci. Diagnostyka pod napięciem, badanie izolacji oraz naprawa modułów elektronicznych są przeznaczone dla wykwalifikowanego serwisanta.
Termostat a bezpiecznik termiczny
Termostat i bezpiecznik termiczny mogą znajdować się obok siebie, ale pełnią różne funkcje. Termostat cyklicznie reguluje temperaturę podczas normalnej pracy. Bezpiecznik termiczny działa awaryjnie i zwykle po przekroczeniu określonej temperatury trwale rozłącza obwód.
Jeżeli żelazko przestało grzać po przegrzaniu, sprawdź oba elementy oraz przyczynę zadziałania zabezpieczenia. Wymiana samego bezpiecznika bez sprawdzenia termostatu może doprowadzić do ponownego przegrzania. Z kolei zamiana termostatu na podobny wizualnie element o innym zakresie pracy może powodować przypalanie tkanin albo nieskuteczne działanie zabezpieczenia.
Jak dobrać właściwy termostat?
Podstawą doboru jest pełne oznaczenie z tabliczki znamionowej żelazka, a nie sama nazwa handlowa, zdjęcie części lub liczba styków. Przygotuj:
- pełny model lub typ urządzenia;
- kod produktu, numer wykonania albo oznaczenie z tabliczki;
- dane ze starego termostatu, jeżeli są czytelne;
- zdjęcie mocowania, złączy i części współpracujących;
- informację, czy jest to zwykłe żelazko parowe, bezprzewodowe czy system z generatorem pary.
W żelazkach różnych wersji ten sam model handlowy może występować z inną stopą, mocą grzałki, wiązką przewodów, bezpiecznikiem lub sterowaniem. Identyczne złącze nie gwarantuje zgodności elektrycznej i temperaturowej. Przy części zintegrowanej ze stopą trzeba sprawdzić możliwość zakupu samego termostatu — czasami właściwym elementem jest kompletna stopa.
Nie dobieraj zamiennika wyłącznie po temperaturze nadrukowanej na obudowie. Znaczenie mają również prąd znamionowy, sposób mocowania, geometria styku, izolacja, zakres regulacji i współpraca z zabezpieczeniem urządzenia. Przed zamówieniem porównaj pełne oznaczenie żelazka z katalogiem części. Jeżeli oznaczenie jest niepełne, prześlij zdjęcie tabliczki znamionowej oraz starego elementu do weryfikacji.
Konserwacja i zapobieganie awariom
Regularne usuwanie kamienia zgodnie z instrukcją producenta ogranicza ryzyko problemów w modelach parowych, ale nie naprawia uszkodzonego termostatu. Nie zalewaj obudowy wodą i nie czyść wnętrza urządzenia, gdy jest podłączone lub gorące.
Po prasowaniu ustaw regulator zgodnie z instrukcją, odłącz wtyczkę i odstaw żelazko na stabilnej podstawie. Nie pozostawiaj go pod napięciem bez nadzoru. Uszkodzony przewód, nadpalone złącze, pęknięta stopa lub ślady topienia obudowy są wskazaniem do przerwania użytkowania i wykonania pełnej kontroli, a nie tylko do wymiany widocznego elementu.
FAQ
Czy brak grzania zawsze oznacza uszkodzony termostat?
Nie. Przyczyną może być także przerwany przewód, wypalone złącze, grzałka, bezpiecznik termiczny, moduł sterujący albo uszkodzenie stopy. Termostat należy oceniać razem z całym obwodem grzania.
Czy można zewrzeć termostat, żeby sprawdzić żelazko?
Nie należy omijać termostatu ani innych zabezpieczeń podczas normalnego użytkowania. Takie połączenie może doprowadzić do niekontrolowanego wzrostu temperatury, uszkodzenia urządzenia, pożaru lub porażenia.
Czy termostat do żelazka można naprawić?
Mechaniczny termostat zwykle wymienia się jako element, ponieważ prawidłowa kalibracja styków i temperatury wymaga odpowiedniej procedury. Jeżeli regulator jest zintegrowany ze stopą, konieczna może być wymiana całego zespołu.
Czy pomiar ciągłości potwierdza sprawność termostatu?
Nie. Ciągłość wskazuje jedynie, że styki przewodzą w chwili pomiaru. Nie potwierdza temperatury rozłączenia, histerezy, stabilności pracy ani prawidłowego działania pod obciążeniem.
Czy termostat pasujący do innego żelazka będzie odpowiedni?
Nie musi. O zgodności decydują między innymi zakres temperatury, prąd, mocowanie, izolacja, układ styków i współpraca z zabezpieczeniami. Potrzebne jest pełne oznaczenie urządzenia i potwierdzenie katalogowe.
Co przygotować przed zakupem termostatu?
Przygotuj pełny model i dane z tabliczki znamionowej, zdjęcie starego termostatu, sposób mocowania oraz oznaczenia na części. W przypadku nieczytelnej tabliczki pomocne są zdjęcia obudowy, stopy, złączy i całego elementu.
