Układ chłodzenia
Części układu chłodzenia klimatyzacji Electrolux obejmują m.in. sprężarki, zawory, parowniki, skraplacze i kondensatory. Przy braku chłodzenia lub głośnej pracy najpierw rozróżnij usterkę przepływu powietrza, sterowania i obiegu czynnika, a część dobierz na podstawie pełnego PNC/Prod.No. urządzenia.
Jak działa układ chłodzenia klimatyzacji Electrolux
Układ chłodzenia odbiera ciepło z powietrza w parowniku i oddaje je w skraplaczu. W typowym klimatyzatorze split sprężarka wymusza obieg czynnika, element rozprężny obniża jego ciśnienie, a wentylatory zapewniają przepływ powietrza przez wymienniki. W modelach z funkcją grzania występuje również zawór czterodrogowy, który zmienia kierunek przepływu czynnika.

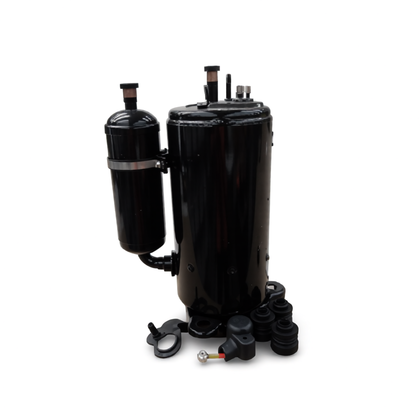

W tej kategorii mogą występować zarówno pojedyncze elementy, jak i kompletne zespoły: sprężarki, zespoły skraplacza lub parownika, zawory cieczy i gazu, zawory czterodrogowe, cewki zaworów, kondensatory oraz elementy mocujące. Ich wygląd może być podobny, ale różnice w wydajności, czynniku, przyłączach, sposobie sterowania i mocowaniu mają bezpośredni wpływ na zgodność.
Brak chłodzenia – od czego zacząć
Jeden objaw nie wskazuje automatycznie na sprężarkę ani na brak czynnika. Przed zamawianiem drogiego zespołu warto przejść od prostych kontroli do pomiarów układu chłodniczego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Klimatyzator działa, ale powietrze nie jest wyraźnie chłodne | Zabrudzone filtry lub wymienniki, zablokowany przepływ powietrza, problem z wentylatorem, niewłaściwy tryb, niedobór czynnika, usterka sprężarki lub zaworu rozprężnego | Tryb chłodzenia, przepływ powietrza, stan filtrów, pracę wentylatora i temperaturę rur po ustabilizowaniu pracy | Dobry przepływ przy słabym efekcie kieruje diagnostykę w stronę obiegu czynnika, ale nie rozstrzyga, czy winna jest nieszczelność, sprężarka czy ograniczenie przepływu |
| Jednostka wewnętrzna dmucha, lecz jednostka zewnętrzna nie uruchamia sprężarki | Brak zasilania, zabezpieczenie, błąd czujnika, sterowanie modułu, kondensator lub zabezpieczenie sprężarki | Zasilanie i kody wskazane dla konkretnego modelu; następnie obwód sterowania i elementy rozruchowe | Brak napięcia na wejściu sprężarki nie oznacza uszkodzenia sprężarki; przyczyną może być wcześniejsze odcięcie przez sterownik |
| Sprężarka startuje, ale chłodzenie jest słabe | Niedobór czynnika, nieszczelność, zatkanie kapilary lub elementu rozprężnego, zabrudzony skraplacz, niesprawny wentylator albo zużyta sprężarka | Temperatury wymienników, przepływ powietrza i ciśnienia po stronie niskiej oraz wysokiej | Sam odczyt jednego ciśnienia nie wystarcza do oceny całego układu; wynik trzeba odnieść do czynnika, temperatury otoczenia i danych serwisowych |
| Parownik pokrywa się szronem lub lodem | Za mały przepływ powietrza, zabrudzony filtr, niesprawny wentylator, niedobór czynnika, nieprawidłowa praca czujnika lub elementu rozprężnego | Filtr, wentylator, temperaturę wymiennika i warunki pracy; po rozmrożeniu sprawdzić układ | Lód nie jest dowodem uszkodzenia parownika. Dalsza praca może ograniczyć przepływ i zniekształcić objawy |
| Klimatyzator głośno pracuje | Ocierające łopatki, luźne mocowanie, zużyte łożyska, drgania przewodów, sprężarka lub wentylator | Przy wyłączonym urządzeniu swobodę obrotu wentylatora, ślady ocierania, mocowania i stan obudowy | Hałas zmieniający się wraz z prędkością wentylatora częściej kieruje uwagę na wentylator; metaliczne stuki lub silne drgania wymagają oceny sprężarki i mocowań |
| Chłodzenie działa, ale grzanie nie działa | Zawór czterodrogowy, jego cewka, sterowanie, czujnik, zabezpieczenie lub problem z obiegiem czynnika | Czy urządzenie rzeczywiście zmienia tryb, czy jednostka zewnętrzna wykonuje właściwą sekwencję oraz czy zawór jest sterowany zgodnie ze schematem | Prawidłowe sterowanie cewką nie potwierdza mechanicznego przełączenia zaworu; potrzebna jest ocena temperatur i ciśnień przez serwisanta |
Kontrole dostępne bez ingerencji w obieg czynnika
- Ustaw tryb chłodzenia, obniż temperaturę zadaną i odczekaj na zakończenie opóźnienia rozruchu. W części modeli sprężarka nie startuje natychmiast po zmianie trybu.
- Sprawdź, czy filtry jednostki wewnętrznej są drożne, a wlot i wylot powietrza nie są zasłonięte.
- Obejrzyj wymiennik jednostki zewnętrznej. Kurz, liście i zagięte lamele ograniczają oddawanie ciepła, lecz prostowanie delikatnych lamel wymaga ostrożności.
- Posłuchaj, czy pracują wentylatory i czy nie występuje ocieranie. Nie wkładaj rąk do pracującego urządzenia.
- Sprawdź odpływ skroplin. Woda pod jednostką wewnętrzną może wynikać z niedrożnego odpływu albo oblodzenia parownika, a nie z uszkodzenia skraplacza.
Diagnostyka elektryczna i pomiary
Przy wyłączonym zasilaniu można wykonać oględziny złączy, przewodów, bezpieczników i śladów przegrzania. Pomiar ciągłości lub rezystancji uzwojeń sprężarki, silnika wentylatora albo cewki wykonuje się po odłączeniu badanego elementu od elektroniki. Wynik należy porównać z dokumentacją konkretnego modelu: wartości uzwojeń, typ silnika, kondensator i sposób sterowania nie są uniwersalne dla wszystkich klimatyzatorów Electrolux.
Pomiar rezystancji może wykazać przerwę, zwarcie między wyprowadzeniami albo zwarcie do obudowy, ale prawidłowa rezystancja nie potwierdza pełnej sprawności pod obciążeniem. Nie zastępuje też testu izolacji, kontroli prądu pracy i oceny ciśnień. W sprężarkach inwerterowych sposób pomiaru może różnić się od modeli z klasycznym zasilaniem, dlatego nie należy podawać napięcia bezpośrednio na nieznane zaciski.
Pomiar napięcia podczas pracy, badanie kondensatora pod napięciem oraz kontrola sygnałów sterujących wymagają kwalifikacji i właściwego miernika. Nie wolno zwierać zabezpieczeń ani omijać presostatów, termików i blokad.
Obieg czynnika chłodniczego
Jeśli wentylatory pracują, wymienniki są drożne, a sprężarka uruchamia się, serwisant może sprawdzić obieg manometrami, temperaturami przewodów, przegrzaniem i dochłodzeniem. Niskie ciśnienie może towarzyszyć niedoborowi czynnika, ale podobny obraz może pojawić się przy ograniczonym przepływie powietrza, zatkaniu elementu rozprężnego lub niewłaściwych warunkach pracy. Zbyt wysokie ciśnienie może wskazywać m.in. na problem z oddawaniem ciepła, przeładowanie lub nieprawidłowy przepływ.
Czynnik należy identyfikować z tabliczki znamionowej i dokumentacji urządzenia. W dokumentacji różnych rodzin Electrolux występują różne czynniki, m.in. R410A i R22; nie wolno dobierać czynnika na podstawie wieku urządzenia, samej nazwy marki ani wyglądu przyłącza. Nie należy również uzupełniać czynnika bez ustalenia przyczyny ubytku. Prawidłowa naprawa obejmuje lokalizację nieszczelności, odzysk czynnika, wykonanie próby szczelności, próżnię i napełnienie właściwą ilością.
Opisane czynności przy obiegu chłodniczym, lutowaniu, odzysku i napełnianiu czynnika wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Sprężarka, skraplacz i parownik
Sprężarka
Sprężarka może powodować brak chłodzenia, wyłączanie przez zabezpieczenie, nietypowe dźwięki albo nadmierny pobór prądu. Zanim zostanie zakwalifikowana do wymiany, trzeba wykluczyć brak zasilania, sterowanie, kondensator lub moduł, zabezpieczenie termiczne, nieszczelność i ograniczenie przepływu czynnika. Wymiana wymaga otwarcia obiegu, odłączenia przewodów, prac lutowniczych, próżniowania i ponownego napełnienia, dlatego nie jest typową naprawą użytkownika.
Skraplacz
Skraplacz znajduje się zwykle w jednostce zewnętrznej. Zabrudzenie lub zgniecione lamele ograniczają oddawanie ciepła i mogą powodować spadek wydajności oraz wyłączanie sprężarki przez zabezpieczenie. Jeśli czyszczenie i kontrola wentylatora nie przywracają pracy, potrzebny jest pomiar parametrów obiegu. Wymiennik należy dobierać po wymiarach, liczbie i układzie przyłączy oraz numerze części, a nie tylko po podobnym zdjęciu.
Parownik
Parownik znajduje się w jednostce wewnętrznej i odbiera ciepło z przepływającego powietrza. Nieszczelność, korozja, uszkodzenie rurek lub deformacja lamel mogą ograniczyć wydajność, ale podobne objawy daje zabrudzony filtr albo niesprawny wentylator. Przed zamówieniem parownika sprawdza się miejsce nieszczelności oraz zgodność całego zespołu z konkretnym wykonaniem urządzenia.
Zawór czterodrogowy i zawory cieczy oraz gazu
Zawór czterodrogowy występuje w klimatyzatorach pracujących również w trybie grzania. Jeśli chłodzenie działa, lecz po przełączeniu na grzanie układ nie zmienia temperatur wymienników, przyczyną może być cewka, przewody, sterowanie albo mechaniczne zablokowanie zaworu. Test cewki wykonuje się zgodnie ze schematem konkretnego modelu; nie wolno zakładać jednej wartości napięcia lub rezystancji dla całej kategorii.
Zawory cieczy i gazu oraz ich zespoły współpracują z przewodami serwisowymi i obiegiem czynnika. Nieszczelność przy zaworze, uszkodzenie trzpienia lub ograniczenie przepływu wymaga kontroli szczelności i parametrów układu. Wymiana zaworu oznacza otwarcie obiegu i ponowne wykonanie procedury serwisowej. Nie należy odkręcać elementów obiegu przy obecnym ciśnieniu ani sprawdzać szczelności płomieniem.
Dostęp i wymiana części
Zakres dostępu zależy od konstrukcji klimatyzatora. Do wentylatora, skraplacza, sprężarki i zaworów zwykle uzyskuje się dostęp po zdjęciu osłon jednostki zewnętrznej, natomiast parownik i czujniki znajdują się w jednostce wewnętrznej po zdjęciu filtrów, pokryw lub części obudowy. Przed demontażem należy oznaczyć połączenia, wykonać zdjęcia prowadzenia przewodów i odłączyć zasilanie odpowiednim rozłącznikiem lub wyłącznikiem obwodu.
Przy częściach elektrycznych trzeba uwzględnić możliwość pozostawania ładunku w kondensatorach. Przy częściach obiegu chłodniczego nie wystarczy samo wyjęcie wtyczki: czynnik musi zostać odzyskany właściwą metodą, a po naprawie układ powinien zostać sprawdzony pod względem szczelności, odwodniony próżniowo i napełniony zgodnie z tabliczką znamionową.
Po montażu sprawdza się stabilność mocowań, prowadzenie przewodów, brak ocierania wentylatora, drożność odpływu, pracę w trybie chłodzenia oraz – jeśli urządzenie go ma – przełączenie na grzanie. Nie należy uruchamiać urządzenia z otwartą obudową ani pozostawiać zdjętych osłon.
Jak dobrać część do klimatyzacji Electrolux
W przypadku Electrolux sam model może nie identyfikować wariantu technicznego. Do doboru przygotuj:
- pełny PNC / Prod.No. z tabliczki znamionowej;
- model urządzenia;
- numer seryjny, jeśli występuje na tabliczce;
- oznaczenie części odczytane z wymontowanego elementu;
- zdjęcie tabliczki i, w razie potrzeby, zdjęcia przyłączy oraz mocowania.
Numer PNC/Prod.No. jest ważniejszy niż sama nazwa handlowa urządzenia, ponieważ jedna rodzina modeli może mieć różne sprężarki, wymienniki, zawory, czynnik, silniki lub moduły sterujące. Przy porównaniu sprawdź również typ urządzenia, funkcję chłodzenia lub grzania, napięcie, wydajność, wymiary, średnice i położenie przyłączy, sposób mocowania oraz obecność cewki lub innych elementów w zestawie.
Identyczne złącze nie gwarantuje zgodności, a zamiennika nie należy uznawać za pasujący bez potwierdzenia katalogowego. Przed zakupem odczytaj pełny PNC/Prod.No. i porównaj go z numerem części oraz wariantem urządzenia. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki znamionowej.
Konserwacja układu chłodzenia
Regularnie czyść filtry zgodnie z instrukcją danego modelu i nie zasłaniaj wlotów ani wylotów powietrza. Jednostka zewnętrzna powinna mieć zapewniony przepływ powietrza, a wymiennik nie może być oblepiony kurzem ani liśćmi. Kontroluj odpływ skroplin i obserwuj, czy nie pojawia się lód, nietypowy hałas, zapach spalenizny lub ślady oleju przy połączeniach rurowych.
Czyszczenie filtrów można zwykle wykonać po odłączeniu zasilania, lecz mycie wymienników, kontrola szczelności i prace przy czynniku chłodniczym powinny być wykonywane zgodnie z procedurą dla konkretnego modelu przez wykwalifikowanego serwisanta.
FAQ
Czy brak chłodzenia oznacza uszkodzoną sprężarkę?
Nie. Podobny objaw mogą powodować zabrudzone filtry, niesprawny wentylator, brak zasilania sprężarki, zabezpieczenie, nieszczelność, zatkanie elementu rozprężnego albo problem ze sterowaniem. Sprężarkę ocenia się dopiero po sprawdzeniu tych przyczyn i parametrów obiegu.
Czy można samodzielnie sprawdzić ilość czynnika chłodniczego?
Nie ma wiarygodnej oceny ilości czynnika na podstawie samej temperatury nawiewu lub wyglądu rur. Potrzebne są odpowiednie pomiary, identyfikacja czynnika i ocena szczelności. Nie należy dopuszczać do przypadkowego wypuszczenia czynnika ani uzupełniać go bez znalezienia przyczyny ubytku.
Jak rozpoznać problem z zaworem czterodrogowym?
Podejrzenie pojawia się wtedy, gdy klimatyzator prawidłowo chłodzi, ale nie przełącza się na grzanie albo po zmianie trybu temperatury rur i wymienników nie odpowiadają oczekiwanej pracy. Trzeba jednak odróżnić awarię zaworu od usterki cewki, sterowania, czujnika lub niedoboru czynnika.
Czy rezystancja sprężarki ma uniwersalną wartość?
Nie. Zależy od typu sprężarki, modelu, temperatury i sposobu sterowania. Pomiar wykonuje się na odłączonych zaciskach i porównuje z dokumentacją konkretnego urządzenia. Prawidłowy wynik nie zastępuje kontroli izolacji, prądu pracy i parametrów chłodniczych.
Jakie oznaczenie podać przy zamawianiu części Electrolux?
Podaj pełny PNC/Prod.No. z tabliczki znamionowej, model, a jeśli to możliwe także numer seryjny i oznaczenie wymontowanej części. Sam skrócony model albo zdjęcie podobnego elementu może nie wystarczyć do potwierdzenia wariantu.
Czy wymiana sprężarki lub zaworu wymaga późniejszego napełnienia układu?
Tak, ponieważ jest to ingerencja w szczelny obieg chłodniczy. Po naprawie potrzebne są m.in. kontrola szczelności, próżniowanie i napełnienie właściwym czynnikiem według danych urządzenia. Taką pracę powinien wykonać uprawniony technik z odpowiednim wyposażeniem.
