Elementy grzejne do AEG
Cewki indukcyjne i promiennikowe pola grzejne do płyt AEG stosuje się, gdy wybrana strefa nie wykrywa naczynia, nie nagrzewa go albo działa tylko jeden obwód pola ceramicznego. Przed wymianą warto wykluczyć niewłaściwe naczynie, problem z zasilaniem, połączeniami lub modułem mocy. Część dobieraj według pełnego numeru PNC/Prod.No., mocy, średnicy, liczby stref, mocowań i złączy.
Cewka indukcyjna a promiennik pola ceramicznego
Choć oba elementy znajdują się pod szybą płyty, działają inaczej. W polu ceramicznym rezystancyjna spirala lub taśma grzejna nagrzewa się i przekazuje ciepło przez szkło do naczynia. Pole może być jedno-, dwu- albo trójstrefowe, dlatego jeden promiennik może mieć kilka oddzielnie załączanych obwodów.
Cewka indukcyjna nie nagrzewa garnka jak klasyczna grzałka. Współpracuje z modułem mocy i kondensatorami obwodu rezonansowego, wytwarzając zmienne pole magnetyczne. Energia cieplna powstaje przede wszystkim w ferromagnetycznym dnie naczynia. Z tego powodu brak grzania na indukcji nie oznacza automatycznie przerwy w cewce.
Jakie objawy mogą wskazywać na uszkodzenie pola?
| Objaw | Co może być przyczyną | Pierwsze rozróżnienie |
| Jedno pole ceramiczne pozostaje zimne | przerwa w spirali, uszkodzone złącze, regulator energii, przekaźnik lub przewód | sprawdź, czy panel sygnalizuje włączenie i czy pozostałe pola działają |
| W polu wielostrefowym działa tylko środek albo zewnętrzny pierścień | przerwa jednego obwodu promiennika, problem z załączaniem dodatkowej strefy lub połączeniem | włącz osobno podstawową i rozszerzoną strefę zgodnie z instrukcją płyty |
| Indukcja nie wykrywa garnka na jednym polu | naczynie, cewka, czujnik temperatury, przewody, obwód rezonansowy albo moduł mocy | użyj tego samego sprawnego garnka kolejno na każdym polu |
| Nie działa cała lewa lub prawa strona płyty | nieprawidłowe zasilanie, brak fazy, połączenie listwy zaciskowej albo wspólny moduł mocy | ustal, czy niedziałające pola należą do jednego zespołu elektronicznego |
| Pole grzeje słabiej lub nierównomiernie | niedopasowane, małe lub odkształcone dno naczynia; ograniczenie mocy; uszkodzenie jednego obwodu | porównaj pracę z płaskim naczyniem o średnicy dna właściwej dla pola |
| Płyta wybija zabezpieczenie, dymi albo pachnie spalenizną | zwarcie elementu mocy, przewodu, złącza lub izolacji | przerwij użytkowanie całej płyty; nie uruchamiaj innych pól „na próbę” |
Symbol braku naczynia na indukcji może wynikać z garnka, którego dno jest niemagnetyczne, za małe, nierówne lub ustawione poza środkiem strefy. Magnes powinien wyraźnie przyciągać się do dna, ale sam test magnesem nie ocenia jakości całej warstwy ferromagnetycznej. Najlepsze porównanie daje naczynie, które poprawnie działa na innym polu tej samej płyty.
Jeżeli wszystkie pola są martwe albo nie działa cała połowa urządzenia, zakup pojedynczej cewki lub promiennika zwykle nie powinien być pierwszym krokiem. Najpierw trzeba sprawdzić sposób podłączenia, zabezpieczenia instalacji, listwę zaciskową oraz podział pól między moduły mocy. Schemat zasilania zależy od konkretnego PNC i wersji płyty.

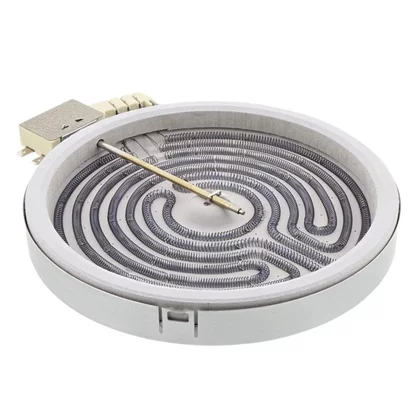

Jak sprawdzić promiennik płyty ceramicznej?
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu, po uzyskaniu dostępu do zacisków promiennika. Przed odpięciem przewodów należy sfotografować ich rozmieszczenie i oznaczyć poszczególne obwody. Co najmniej jeden przewód badanego obwodu powinien być odłączony, aby miernik nie zamknął obwodu przez elektronikę lub inne elementy płyty.
- Obejrzyj spiralę lub taśmę grzejną, zaciski, konektory i izolacyjną misę pola. Nadpalenie zacisku może przerwać zasilanie mimo sprawnej spirali.
- Ustaw multimetr na pomiar rezystancji i zmierz każdy obwód grzejny osobno. Pole dwu- lub trójstrefowe nie powinno być oceniane jednym przypadkowym pomiarem między skrajnymi zaciskami.
- Wynik OL, nieskończoność albo brak ciągłości zwykle oznacza przerwę w badanym obwodzie. Skończona rezystancja potwierdza ciągłość, lecz nie wyklucza uszkodzenia ujawniającego się dopiero po rozgrzaniu.
- Jeśli znane są napięcie znamionowe i moc konkretnego obwodu, orientacyjną rezystancję roboczą można oszacować ze wzoru R = U² / P. Wynik trzeba odnosić do oznaczeń badanego pola, ponieważ poszczególne strefy mają różną moc.
Nie należy przyjmować jednej wartości rezystancji dla wszystkich promienników AEG. Na wynik wpływają moc, liczba stref i sposób wyprowadzenia zacisków. Zwykły multimetr nie zastępuje również badania rezystancji izolacji odpowiednim przyrządem, jeżeli pole powoduje zadziałanie zabezpieczenia różnicowoprądowego.
Jeśli spirala ma ciągłość, a pole pozostaje zimne, kolejnym krokiem jest kontrola przewodów, konektorów oraz elementu załączającego: regulatora energii, przekaźnika lub modułu sterującego. Gdy dodatkowy pierścień nie działa, trzeba oddzielnie sprawdzić jego uzwojenie i tor załączania funkcji rozszerzenia pola.

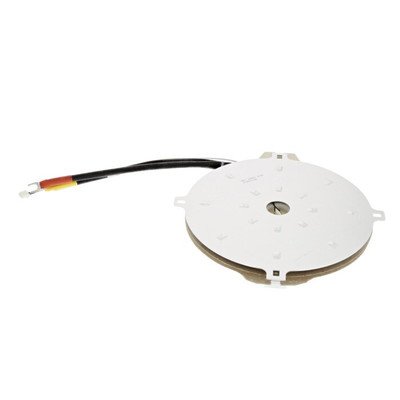

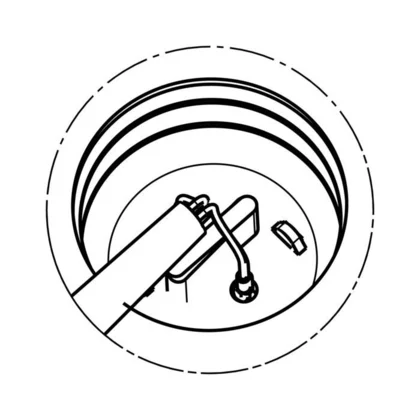

Jak ocenić cewkę indukcyjną?
Pomiar ciągłości uzwojenia cewki jest tylko kontrolą wstępną. Induktor ma bardzo małą rezystancję prądu stałego, dlatego sygnał brzęczyka oznacza głównie, że przewodnik nie jest całkowicie przerwany. Nie potwierdza prawidłowej indukcyjności, stanu izolacji, ferrytów, czujnika temperatury ani współpracy z modułem mocy.
Przy odłączonej płycie i rozładowanych obwodach serwisant może sprawdzić:
- czy miedziane uzwojenie, miejsca lutowania i przewody nie są przegrzane lub mechanicznie uszkodzone;

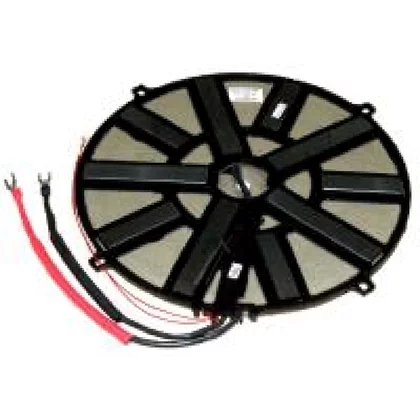

- czy płytki ferrytowe pod cewką nie są popękane, przesunięte albo odklejone;
- czy złącza mocy nie są luźne, utlenione lub nadpalone;
- czy czujnik temperatury jest prawidłowo osadzony i nie ma przerwy w przewodach;
- czy rezystancja czujnika zmienia się płynnie podczas kontrolowanej zmiany temperatury;
- czy cewka i czujnik różnią się od analogicznego, sprawnego zespołu w tej samej konstrukcji.
Porównanie czujników ma sens tylko wtedy, gdy są tego samego typu i mają zbliżoną temperaturę. Bez dokumentacji konkretnego PNC nie należy przypisywać całej kategorii jednej rezystancji NTC ani uniwersalnego układu pinów.
Gdy pole próbuje wystartować, cyka i po chwili zgłasza brak naczynia, przyczyną może być również obwód wykrywania garnka, kondensator rezonansowy, tranzystor mocy, sterowanie tranzystorem albo połączenie między cewką a modułem. Wymiana induktora wyłącznie na podstawie sygnału brzęczyka lub symbolu na wyświetlaczu jest więc ryzykowna.
Opisane pomiary wewnątrz płyty, diagnostyka modułu mocy i jakiekolwiek próby pod napięciem wymagają kwalifikacji, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania. W obwodach mocy niebezpieczne napięcie może występować także po odłączeniu zasilania.
Dostęp do pola i wymiana
Płyty AEG różnią się konstrukcją, lecz cewki i promienniki są zazwyczaj dostępne od spodu urządzenia. Płytę trzeba bezpiecznie odłączyć w rozdzielnicy, potwierdzić brak napięcia, odłączyć zgodnie ze schematem i wyjąć z blatu bez podważania szkła metalowym narzędziem. Po zdjęciu dolnej osłony należy ustalić układ mocowań przed odkręceniem lub zwolnieniem sprężyn podpierających pola.
Podczas wymiany:
- Zrób zdjęcia złączy, przebiegu przewodów, czujnika i punktów mocowania.
- Porównaj nową część ze starą przed montażem: średnicę, liczbę obwodów, położenie zacisków, wsporniki, czujnik oraz oznaczenie części.
- W promienniku przełóż sprężyny lub uchwyty do odpowiadających punktów montażowych. Nie mogą one powodować kontaktu zacisków z metalową osłoną.
- W cewce zachowaj przewidziane podparcie, odstępy, ferrytowe elementy prowadzące strumień i położenie czujnika temperatury.
- Wymień nadpalone konektory lub uszkodzone przewody zamiast zaciskać luźne połączenie na nowym polu.
- Przed zamknięciem obudowy sprawdź, czy żaden przewód nie zostanie przyciśnięty i czy wszystkie osłony wracają na miejsce.
Nie należy montować pola tylko dlatego, że ma podobną średnicę i moc. Inne rozmieszczenie uchwytów albo zacisków może utrudnić prawidłowe podparcie, spowodować naprężenie szkła lub zwarcie do osłony. W indukcji znaczenie mają ponadto wykonanie cewki, czujnik, ferryt, przewody i zgodność z konkretnym modułem.
Jeżeli uszkodzona jest również powierzchnia szklano-ceramiczna, potrzebna będzie część z kategorii szyby ceramiczne i blaty do płyt AEG. Płyty z pękniętą szybą nie należy używać, nawet gdy pola nadal reagują.
Jak dobrać pole grzejne lub cewkę do płyty AEG?
Podstawą doboru jest pełny numer PNC/Prod.No., a nie sama nazwa modelu. Tabliczka znamionowa płyty znajduje się zwykle na spodzie obudowy. W zamontowanym urządzeniu numer może być również zapisany w instrukcji, na paragonie lub karcie gwarancyjnej, na naklejce pozostawionej w szafce albo — w niektórych wersjach z wyświetlaczem TFT — w menu urządzenia.
Przy porównywaniu części sprawdź:
- pełny PNC wraz z końcówką wariantu, jeśli występuje;
- numer części zdemontowanego elementu;
- rodzaj pola: indukcyjne albo promiennikowe;
- średnicę i kształt, w tym wykonanie owalne lub strefę łączoną;
- moc oraz liczbę obwodów grzejnych;
- położenie i typ zacisków lub wtyczek;
- układ uchwytów, sprężyn i punktów podparcia;
- obecność oraz wykonanie czujnika temperatury;
- stronę i pozycję montażu, jeżeli katalog rozróżnia pola przednie, tylne, lewe lub prawe.
Ten sam skrócony model AEG może występować w kilku wykonaniach technicznych. Przed zakupem odczytaj pełny PNC/Prod.No. i porównaj zgodność katalogową; gdy tabliczka jest niedostępna, sprawdź instrukcję oraz dokumenty zakupu. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do piekarników, płyt i kuchni AEG.
FAQ – cewki indukcyjne i pola ceramiczne AEG
Czy brak wykrywania garnka oznacza uszkodzoną cewkę?
Nie. Najpierw sprawdź ten sam płaski garnek z magnetycznym dnem na innym polu. Jeśli działa gdzie indziej, usterka dotyczy badanego pola, ale nadal może znajdować się w czujniku, połączeniu, obwodzie rezonansowym lub module mocy, a nie w samej cewce.
Czy pole ceramiczne można sprawdzić multimetrem?
Tak. Po odłączeniu zasilania i odpięciu przewodu od badanego obwodu mierzy się jego rezystancję. Brak ciągłości wskazuje na przerwę. Skończona rezystancja nie sprawdza jednak sterowania polem ani zachowania izolacji po nagrzaniu.
Dlaczego w polu dwustrefowym grzeje tylko wewnętrzny pierścień?
Zewnętrzny obwód promiennika może być przerwany, ale podobny objaw powoduje uszkodzenie przewodu, złącza albo elementu załączającego dodatkową strefę. Trzeba osobno zmierzyć oba obwody i sprawdzić ich tory zasilania.
Czy ciągłość cewki indukcyjnej potwierdza jej sprawność?
Nie. Cewka ma niską rezystancję, więc brzęczyk wykrywa przede wszystkim brak całkowitej przerwy. Nie ocenia indukcyjności, izolacji, ferrytów, czujnika NTC ani współpracy z elektroniką mocy.
Czy podobna średnica i moc wystarczą do doboru pola AEG?
Nie. Muszą zgadzać się także wykonanie stref, zaciski, mocowania, czujnik, pozycja montażu i zgodność katalogowa z pełnym PNC/Prod.No. Podobne wizualnie pola mogą mieć inne wyprowadzenia lub sposób podparcia.
Gdzie znaleźć PNC płyty AEG bez wyjmowania jej z blatu?
Sprawdź sekcję danych technicznych instrukcji, paragon, kartę gwarancyjną oraz szafkę pod płytą, gdzie instalator mógł pozostawić kopię etykiety. Niektóre modele z ekranem TFT pozwalają odczytać PNC w menu. Jeśli te sposoby nie pomogą, dostęp do tabliczki na spodzie wymaga bezpiecznego demontażu płyty.
