Elementy palników do AEG
Nakrywki, korony i dysze do palników gazowych AEG dobieraj według pełnego numeru PNC oraz rodzaju gazu, do którego przystosowano urządzenie. Wymiana może być potrzebna, gdy płomień jest nierówny, palnik kopci, słabo grzeje albo jego elementy są pęknięte lub odkształcone. Przed zakupem sprawdź jednak czystość, osadzenie i stan każdego elementu.
Nakrywka, korona i dysza – różne części, różne zadania
Choć elementy te współpracują w jednym palniku, nie są zamienne i powodują inne problemy:
- nakrywka palnika, nazywana też pokrywką lub kołpakiem, zamyka górną część palnika i kieruje mieszankę gazowo-powietrzną w stronę otworów płomieniowych;

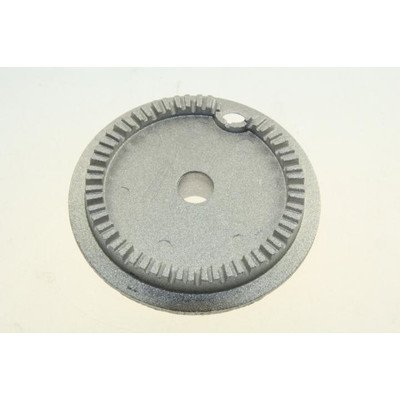

- korona, głowica lub rozprowadzacz płomienia zawiera otwory, przez które płomień tworzy pierścień wokół palnika;
- dysza gazowa ma kalibrowany otwór dozujący gaz. Jej wykonanie zależy między innymi od rodzaju gazu, mocy i konstrukcji konkretnego palnika.
W niektórych płytach AEG występują palniki wielokoronowe. Mogą mieć kilka oddzielnych pierścieni lub bardziej złożoną głowicę, dlatego średnica zewnętrzna nie wystarcza do wyboru części.
Co oznacza nierówny, słaby albo żółty płomień?
Najpierw porównaj działanie wszystkich palników. Problem ograniczony do jednego pola częściej prowadzi do jego nakrywki, korony, dyszy albo elementów zapłonu. Jeżeli zmiana wystąpiła jednocześnie na wszystkich palnikach, trzeba również uwzględnić rodzaj i ciśnienie gazu, reduktor przy instalacji butlowej oraz sposób przystosowania urządzenia.
| Objaw | Możliwe przyczyny | Co można sprawdzić | Jak rozumieć wynik |
| Płomień jest wyższy tylko po jednej stronie | Krzywo ułożona nakrywka, zabrudzona albo odkształcona korona, niedrożna część otworów | Na zimnym palniku zdejmij elementy, oczyść je, osusz i ułóż zgodnie z punktami ustalającymi | Poprawa po ponownym montażu wskazuje na zabrudzenie lub złe osadzenie. Powracający problem może oznaczać odkształcenie części albo niedrożność dyszy |
| Palnik pali słabo lub nie zapala się mimo widocznej iskry | Mokra korona, zablokowane otwory, niewłaściwe położenie nakrywki, ograniczony wypływ z dyszy | Sprawdź, czy elementy są suche, drożne i stabilnie osadzone. Porównaj przepływ z innymi palnikami | Jeśli pozostałe palniki pracują prawidłowo, usterka zasilania całej płyty jest mniej prawdopodobna, ale sam ogląd nie potwierdza sprawności dyszy |
| Płomień jest trwale żółty i kopci naczynia | Zabrudzona lub źle ułożona korona, nieodpowiednia dysza, nieprawidłowa mieszanka gazu i powietrza, problem z ciśnieniem | Oczyść i poprawnie złóż palnik. Ustal, czy objaw pojawił się po zmianie gazu, butli, reduktora lub wymianie dysz | Brak poprawy po czyszczeniu wymaga kontroli instalacji i zgodności dysz przez uprawnionego instalatora |
| Palnik gaśnie po puszczeniu pokrętła | Płomień nie ogrzewa prawidłowo termopary, elementy palnika są źle ułożone, termopara jest zabrudzona lub uszkodzona, płomień minimalny jest źle wyregulowany | Najpierw popraw osadzenie nakrywki i korony oraz oczyść ich otwory. Sprawdź, czy płomień dochodzi do końcówki termopary | Wymiana nakrywki nie pomoże, jeśli przyczyną jest układ zabezpieczenia płomienia. Wtedy sprawdź termopary do płyt i kuchni AEG |
| Nie ma iskry albo iskra przeskakuje poza palnikiem | Wilgoć, zabrudzona lub pęknięta elektroda, problem z przewodem albo generatorem zapłonu | Po wysuszeniu sprawdź, gdzie dokładnie pojawia się iskra. Brak iskry nie stanowi dowodu uszkodzenia dyszy | Diagnostykę należy skierować na zapalarkę i generatory iskrownika AEG, a nie na koronę czy dyszę |
Krótkotrwała zmiana koloru płomienia może pojawić się po rozlaniu potrawy lub użyciu środka czyszczącego. Nie należy jednak ignorować stałego kopcenia, odrywania się płomienia od korony ani płomienia pojawiającego się pod palnikiem.
Jeżeli gaz jest wyczuwalny przy wyłączonych palnikach albo palnik nie zapalił się mimo wypływu gazu, zamknij dopływ gazu, nie uruchamiaj urządzeń elektrycznych i przewietrz pomieszczenie. Urządzenie powinien sprawdzić uprawniony instalator.
Jak sprawdzić nakrywkę i koronę palnika AEG?
Kontrola tych części nie wymaga miernika. Ich stan ocenia się przez oględziny, dopasowanie oraz próbę działania po prawidłowym czyszczeniu.
- Wyłącz płytę, odłącz jej zasilanie elektryczne i poczekaj na całkowite ostygnięcie elementów.
- Zdejmij ruszt, a następnie podnieś nakrywkę i koronę. Nie podważaj części narzędziem o powierzchnię szkła lub emalii.
- Sprawdź, czy nakrywka nie jest pęknięta, wybrzuszona albo przechylona. Obejrzyj koronę pod kątem ubytków, korozji i zamkniętych otworów płomieniowych.
- Umyj zdejmowane elementy ciepłą wodą z łagodnym detergentem. Nie używaj preparatów ściernych ani stalowych szczotek, które mogą uszkodzić powierzchnię lub krawędzie otworów.
- Dokładnie wysusz części. Wilgoć przy elektrodzie zapłonowej i w kanałach korony może utrudniać zapłon.
- Zamontuj koronę we właściwym położeniu, uwzględniając wycięcia, wypusty i pozycję względem iskrownika oraz termopary. Nakrywka powinna leżeć równo, bez kołysania.
Jeśli po czyszczeniu płomień nadal omija część obwodu, zamień wyłącznie zdejmowane elementy między dwoma konstrukcyjnie identycznymi palnikami, o ile instrukcja danego modelu na to pozwala. Przeniesienie objawu razem z nakrywką lub koroną przemawia za uszkodzeniem tej części. Brak zmiany kieruje uwagę na dyszę, korpus palnika lub dopływ gazu. Nie zamieniaj elementów między palnikiem małym, średnim, dużym i wielokoronowym.
Kiedy wymienić nakrywkę lub koronę?
Wymiana jest uzasadniona, gdy część:
- jest pęknięta, wyszczerbiona lub trwale odkształcona;
- nie przylega prawidłowo mimo oczyszczenia powierzchni podparcia;
- ma skorodowane lub wypalone krawędzie otworów;
- została mechanicznie uszkodzona podczas upadku albo nieprawidłowego czyszczenia;
- powoduje powtarzalne zaburzenie płomienia potwierdzone po prawidłowym osadzeniu i wysuszeniu palnika.
Nową koronę i nakrywkę zakłada się zwykle od góry po zdjęciu rusztu. Nie trzeba rozszczelniać przewodów gazowych, ale element musi znaleźć się dokładnie w pozycji przewidzianej przez konstrukcję. Po montażu sprawdź zapłon, równomierność płomienia oraz przejście z maksymalnego na minimalny poziom.
Diagnostyka i wymiana dyszy gazowej
Dysza znajduje się pod zdejmowaną nakrywką i koroną, w korpusie palnika. Sam widoczny otwór nie pozwala ocenić jej kalibracji. Nie należy rozwiercać dyszy, powiększać jej igłą ani dobierać zamiennika wyłącznie na podstawie zmierzonej średnicy. Niewielka różnica otworu ma znaczenie dla ilości podawanego gazu.
Podejrzenie niedrożnej dyszy jest zasadne, jeżeli jeden palnik otrzymuje wyraźnie mniej gazu mimo czystej i poprawnie osadzonej korony. Podobny objaw może jednak powodować zawór, przewód doprowadzający lub zanieczyszczenie korpusu palnika. Próba zapłonu nie rozstrzyga samodzielnie, który z tych elementów jest wadliwy.
Wymiana dysz lub przystosowanie urządzenia do innego rodzaju gazu wymaga dobrania kompletu według tabeli technicznej konkretnego modelu. Po wymianie może być również konieczna regulacja płomienia minimalnego oraz kontrola szczelności i spalania.
Opisane czynności przy dyszach i układzie gazowym wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Szczelności nie wolno sprawdzać płomieniem.
Jak dobrać element palnika do płyty lub kuchni AEG?
Podobny wygląd nie gwarantuje zgodności. W urządzeniach AEG ten sam model handlowy może występować w kilku wariantach wykonania, dlatego podstawą doboru jest pełny numer PNC / Prod.No. Numer ten ma zazwyczaj dziewięć cyfr i można go znaleźć na tabliczce znamionowej, w dokumentacji urządzenia, a czasem na dodatkowej etykiecie pozostawionej w szafce pod płytą.
Przy wyborze nakrywki lub korony porównaj:
- przypisanie do konkretnego palnika: małego, średniego, dużego, WOK lub wielokoronowego;
- średnicę, wysokość i kształt części;
- położenie wypustów i punktów ustalających;
- konstrukcję współpracującego korpusu;
- kolor i rodzaj wykończenia, jeżeli mają znaczenie dla danego wariantu.
Przy doborze dyszy trzeba dodatkowo potwierdzić rodzaj gazu, wymagane ciśnienie, pozycję palnika oraz oznaczenie dyszy przewidziane w dokumentacji. Dysza do LPG G30/G31 nie jest automatycznie odpowiednia do urządzenia zasilanego gazem ziemnym G20 i odwrotnie. Nie należy również tworzyć zestawu z dysz pochodzących z różnych kompletów tylko dlatego, że pasują gwintem.
Przed zamówieniem odczytaj pełny PNC / Prod.No., zanotuj rodzaj gazu i ustal, którego palnika dotyczy część. Przy nieczytelnej tabliczce przygotuj zdjęcie całego urządzenia, układu palników oraz starego elementu z widocznymi oznaczeniami i wymiarami.
FAQ – nakrywki, korony i dysze do palników AEG
Czy nierówny płomień oznacza konieczność wymiany korony?
Nie. Najpierw sprawdź jej czystość, osadzenie i całkowite wysuszenie. Nierówny płomień może również wynikać z niedrożnej dyszy, zabrudzenia korpusu albo odkształconej nakrywki.
Dlaczego palnik nie zapala się po umyciu?
Woda mogła pozostać w otworach korony lub przy elektrodzie zapłonowej. Zdejmij elementy i pozostaw je do całkowitego wyschnięcia, a następnie zamontuj zgodnie z punktami ustalającymi. Jeżeli nie pojawia się iskra, problem nie musi dotyczyć części palnika.
Czy można użyć nakrywki o takiej samej średnicy?
Sama średnica nie wystarcza. Znaczenie mają również profil spodu, wysokość, sposób podparcia, korona współpracująca i wariant palnika. Część należy potwierdzić według pełnego numeru PNC urządzenia.
Czy dyszę można wyczyścić igłą lub wiertłem?
Nie należy rozwiercać ani powiększać kalibrowanego otworu. Zmiana jego średnicy wpływa na ilość gazu i spalanie. Niedrożną dyszę powinien oczyścić lub wymienić technik, zachowując parametry określone dla danego modelu.
Czy po zmianie gazu wystarczy wymienić dysze?
Nie w każdym urządzeniu. Zależnie od modelu konieczne mogą być regulacja płomienia minimalnego, zastosowanie elementów regulacji powietrza oraz kontrola szczelności i spalania. Konwersję powinien wykonać uprawniony instalator zgodnie z instrukcją konkretnego PNC.
Dlaczego palnik gaśnie po zmniejszeniu płomienia?
Przyczyną może być źle osadzona korona, zabrudzone otwory, niewłaściwa dysza, nieprawidłowa regulacja minimum albo problem z termoparą i zaworem zabezpieczającym. Jeżeli czyszczenie i poprawne ułożenie elementów nie pomagają, potrzebna jest diagnostyka układu gazowego.
