Grzałki do AEG
Grzałki do piekarnika AEG odpowiadają za pieczenie od góry i dołu, grillowanie oraz ogrzewanie powietrza w termoobiegu. Brak grzania jednej funkcji, niedopieczony spód albo zadziałanie zabezpieczenia może wskazywać na element grzejny, lecz podobne objawy powodują też wentylator, czujnik lub sterowanie. Właściwy wariant dobieraj według pełnego numeru PNC z tabliczki znamionowej.
Która grzałka odpowiada za dany sposób pieczenia?
W piekarnikach AEG może występować kilka oddzielnych elementów grzejnych. Ich liczba, budowa i sposób załączania zależą od pełnego wariantu urządzenia oraz wybranego programu.
- Grzałka dolna ogrzewa komorę od spodu. Zwykle jest ukryta pod dnem, dlatego jej pracy nie można ocenić tylko przez obserwację wnętrza.
- Grzałka górna wspiera pieczenie tradycyjne i rumienienie górnej powierzchni potrawy.
- Grzałka grilla zapewnia intensywne ogrzewanie od góry. Może stanowić osobny element albo jedną z sekcji zespolonej grzałki górnej.
- Grzałka termoobiegu ma najczęściej formę pierścienia umieszczonego przy wentylatorze na tylnej ścianie komory. Wentylator rozprowadza ogrzane powietrze, ale sam jego obrót nie potwierdza, że grzałka działa.
Nie każdy program zasila tylko element pokazany na symbolu funkcji. W niektórych piekarnikach dodatkowa grzałka może być chwilowo wykorzystywana podczas szybkiego nagrzewania, dlatego diagnostykę należy odnieść do instrukcji konkretnego PNC.
Objawy uszkodzenia grzałki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co warto sprawdzić | Jak interpretować wynik |
| Spód pozostaje blady, a góra jest dopieczona | Grzałka dolna, jej przewody, styk przełącznika lub przekaźnik | Porównać działanie programu z grzaniem dolnym i innych funkcji; wykonać pomiar odłączonej grzałki | Przerwa w elemencie wskazuje na jego uszkodzenie. Prawidłowa rezystancja kieruje diagnostykę w stronę połączeń i sterowania |
| Grill nie przypieka, ale pozostałe funkcje działają | Sekcja grilla, wypalona wsuwka, przekaźnik lub przełącznik funkcji | Ustalić, czy grzałka górna ma jedną czy kilka sekcji, i zmierzyć każdą według schematu urządzenia | Sprawność jednej sekcji nie potwierdza sprawności całego zespołu |
| Wentylator pracuje, lecz termoobieg nie grzeje | Grzałka pierścieniowa, przewody lub sterowanie | Zmierzyć grzałkę termoobiegu po odłączeniu konektora; obejrzeć zaciski | Obracający się wentylator potwierdza jedynie działanie napędu, nie elementu grzejnego |
| Termoobieg grzeje, ale piecze nierówno | Zablokowany lub zużyty wentylator, nieprawidłowy przepływ powietrza, grzałka, uszczelka drzwi | Po ostygnięciu sprawdzić, czy wirnik obraca się swobodnie, a osłona i kanały nie są zablokowane | Prawidłowy pomiar grzałki nie wyklucza problemu z obiegiem powietrza |
| Piekarnik nie grzeje na żadnym programie | Tryb demonstracyjny, nieustawiony zegar, ogranicznik termiczny, czujnik, zasilanie lub moduł | Sprawdzić komunikat DEMO, ustawienie zegara i instrukcję obsługi; dopiero później badać obwody grzejne | Jednoczesne przepalenie wszystkich grzałek jest możliwe, ale nie powinno być pierwszym założeniem |
| Zabezpieczenie wyłącza zasilanie podczas nagrzewania | Upływność grzałki do obudowy, uszkodzony przewód, zawilgocenie albo problem instalacji | Zanotować funkcję i fazę nagrzewania, przy której występuje problem; wykonać pomiar izolacji właściwym przyrządem | Zwykły pomiar omomierzem na zimno może nie ujawnić uszkodzenia pojawiającego się po rozgrzaniu |
Jeżeli piekarnik nadmiernie się nagrzewa, nie należy automatycznie wymieniać grzałki. Element grzejny wykonuje polecenia układu sterowania; przyczyną może być czujnik temperatury, termostat, sklejony przekaźnik albo uszkodzenie modułu. Odpowiednie części znajdują się także w kategorii termostatów i czujników temperatury do piekarników AEG.
Jak sprawdzić grzałkę piekarnika miernikiem?
Przed pomiarem urządzenie musi być całkowicie odłączone od zasilania, zimne i zabezpieczone przed przypadkowym włączeniem. W piekarniku podłączonym na stałe samo ustawienie pokrętła w pozycji wyłączonej nie odcina wszystkich obwodów. Pewne potwierdzenie braku napięcia wymaga właściwego przyrządu i umiejętności posługiwania się nim.
- Uzyskaj dostęp do zacisków podejrzanej grzałki.
- Zrób czytelne zdjęcie przewodów i oznacz ich położenie.
- Odłącz przynajmniej jeden konektor, aby wynik nie obejmował równoległych dróg przez pozostałe obwody.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków badanej sekcji.
- Porównaj wynik z mocą, napięciem i dokumentacją konkretnej części.
Wskazanie przerwy, OL lub rezystancji nieskończonej między zaciskami zwykle oznacza przepalony obwód. Wynik skończony potwierdza ciągłość spirali, ale nie przesądza o pełnej sprawności. Oczekiwana rezystancja zależy od mocy sekcji i napięcia znamionowego; orientacyjnie wynika z zależności R = U² / P. Nie wolno jednak uznawać jednej wartości za prawidłową dla wszystkich grzałek AEG ani pomijać tolerancji miernika i elementu.
Osobnym badaniem jest kontrola izolacji między zaciskiem grzałki a jej metalowym płaszczem lub obudową. Brak przejścia na zakresie zwykłego multimetru to wynik pożądany, ale nie wyklucza małego prądu upływu, który pojawia się dopiero przy wyższym napięciu testowym albo po rozgrzaniu elementu. Wiarygodne badanie izolacji i diagnostyka usterki cieplnej wymagają miernika rezystancji izolacji oraz właściwej procedury serwisowej.
Pomiary pod napięciem, badanie izolacji i próby z odłączonymi obwodami są przeznaczone dla wykwalifikowanego serwisanta. Wymagają kwalifikacji, doświadczenia i odpowiednich narzędzi. Nie należy mostkować zabezpieczeń ani uruchamiać urządzenia z niezabezpieczonymi przewodami.
Dlaczego sprawna grzałka może nie grzać?
Jeżeli element ma ciągłość, przyczyny należy szukać w torze zasilania. Znaczenie mają zwłaszcza nadpalone lub luźne konektory, przerwany przewód, ogranicznik temperatury, przełącznik funkcji, przekaźnik oraz sterowanie elektroniczne. Oględziny powinny obejmować nie tylko samą rurkę grzałki, lecz również zaciski i izolację przewodów.
Brak zasilania grzałki można potwierdzić pomiarem podczas pracy, ale jest to czynność przy napięciu sieciowym. Powinien ją wykonywać wyłącznie serwisant, korzystając ze schematu właściwego dla urządzenia. Wymiana modułu „na próbę” przed sprawdzeniem grzałek, przewodów i zabezpieczeń może nie rozwiązać usterki. Podzespoły sterujące są dostępne w kategorii programatorów i modułów do piekarników AEG.
Jak uzyskać dostęp i wymienić grzałkę?
Droga demontażu zależy od konstrukcji piekarnika lub kuchni wolnostojącej.
Grzałka termoobiegu
Zwykle znajduje się za osłoną wentylatora na tylnej ścianie komory. Po wyjęciu wyposażenia zdejmuje się osłonę, a następnie mocowania elementu. W części konstrukcji przewody można odłączyć od strony komory, w innych trzeba wysunąć piekarnik z zabudowy i zdjąć tylną osłonę. Nie należy dopuścić, aby odłączona wsuwka wsunęła się za izolację.
Jeżeli wentylator nie obraca się, hałasuje albo ma duży opór mechaniczny, przed zakupem grzałki trzeba ocenić również silnik termoobiegu do piekarnika AEG.

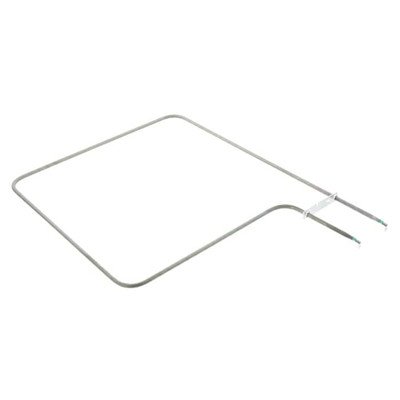

Grzałka dolna
Najczęściej jest ukryta pod dnem komory. Dostęp może wymagać demontażu wewnętrznej płyty dna, tylnej lub dolnej osłony urządzenia, a w modelu do zabudowy także bezpiecznego wysunięcia piekarnika z szafki. Nie należy podważać emaliowanego dna ani zakładać, że brak widocznego żarzenia oznacza awarię.
Grzałka górna i grillowa
Element jest widoczny pod sklepieniem komory, lecz jego zaciski mogą znajdować się za tylną obudową. W wersjach dwusekcyjnych trzeba zachować układ przewodów właściwy dla grzania górnego i grilla. Zamiana konektorów może spowodować nieprawidłowe działanie programów albo załączanie niewłaściwej sekcji.
Podczas montażu należy sprawdzić stan wsuwek, pewność połączeń, ułożenie izolacji termicznej oraz to, czy przewody nie dotykają ostrych krawędzi i gorących powierzchni. Grzałki nie wolno wyginać w celu dopasowania mocowań. Po złożeniu wszystkich osłon wykonuje się kontrolę działania odpowiednich funkcji oraz obserwuje, czy zabezpieczenia nie reagują podczas pełnego nagrzewania.
Jak dobrać właściwą grzałkę do piekarnika AEG?
Podstawą doboru jest pełny PNC / Prod.No., zwykle mający postać dziewięciocyfrowego numeru, nie sama nazwa modelu. Tabliczka znamionowa piekarnika lub kuchni AEG znajduje się zazwyczaj wokół wnęki drzwiowej i jest widoczna po otwarciu drzwi. Jeżeli przy PNC występuje dodatkowy wariant lub kod ML, również należy go zachować.
Przed zamówieniem porównaj:
- rodzaj grzałki i liczbę niezależnych sekcji;
- napięcie oraz moc każdej sekcji;
- kształt, szerokość, wysokość i długość elementu;
- rozstaw, formę i położenie mocowań;
- rodzaj, liczbę i kierunek wyprowadzeń elektrycznych;
- numer części oraz potwierdzoną zgodność katalogową z pełnym PNC.
Identyczne złącze lub podobny kształt nie gwarantują dopasowania. Dwie grzałki mogą różnić się mocą, geometrią, położeniem zacisków albo podziałem na sekcje, mimo że na zdjęciu wyglądają podobnie. Następnym krokiem przed zakupem powinno być odczytanie pełnego PNC i porównanie numeru wymontowanej części, o ile jest nadal czytelny.
Jak nie uszkodzić grzałki podczas czyszczenia?
Nie szoruj grzałki ostrą gąbką ani nie nakładaj bezpośrednio detergentów, preparatów ściernych, sody czy octu. Widoczne odbarwienie nie jest samo w sobie dowodem awarii. Luźne zabrudzenia można ostrożnie usunąć dopiero po całkowitym ostygnięciu urządzenia, zgodnie z instrukcją jego czyszczenia. Nie należy naciskać ani odginać rurki elementu.
FAQ – grzałki do piekarnika AEG
Czy działający wentylator oznacza, że grzałka termoobiegu jest sprawna?
Nie. Silnik wentylatora i grzałka pierścieniowa są oddzielnymi podzespołami. Wentylator może się obracać, mimo że spirala grzejna ma przerwę lub nie otrzymuje zasilania.
Czy przepaloną grzałkę zawsze widać?
Nie. Pęknięcie, wybrzuszenie lub nadpalenie bywa widoczne, ale element może mieć wewnętrzną przerwę albo upływność pojawiającą się dopiero po rozgrzaniu. Dlatego oględziny warto uzupełnić odpowiednim pomiarem.
Czy można dobrać grzałkę AEG według samego modelu piekarnika?
Nie należy na tym poprzestawać. W obrębie jednej nazwy modelu mogą występować różne warianty techniczne. Do potwierdzenia zgodności potrzebny jest pełny numer PNC / Prod.No. z tabliczki znamionowej.
Dlaczego piekarnik nie grzeje, chociaż wszystkie grzałki mają ciągłość?
Możliwa jest przerwa w przewodach, wypalony konektor, uszkodzenie ogranicznika, przełącznika funkcji, przekaźnika lub modułu. Trzeba także wykluczyć tryb DEMO i nieprawidłowe ustawienia urządzenia.
Czy grzałka powodująca zadziałanie różnicówki musi mieć zwarcie między zaciskami?
Nie. Przyczyną może być prąd upływu z elementu do uziemionej obudowy, a nie zwarcie pomiędzy jego zaciskami. Taka wada może ujawniać się dopiero w wysokiej temperaturze i pozostać niewidoczna podczas prostego pomiaru na zimno.
Czy nowa grzałka powinna świecić stale na czerwono?
Nie na każdym programie i nie przez cały czas. Sterowanie cyklicznie załącza elementy, aby utrzymać temperaturę, a część grzałek jest ukryta. Ocena wyłącznie na podstawie koloru może więc prowadzić do błędnej diagnozy.
