Generatory iskrownika, iskrowniki
Elementy zapalacza Electrolux obejmują elektrody i przewody zapłonowe, generatory iskry, przełączniki oraz wiązki mikrostyków. Pomagają usunąć brak iskry, zapłon tylko z wybranego pokrętła lub ciągłe cykanie. Przed zakupem ustal, który fragment układu jest niesprawny, i sprawdź zgodność części z pełnym numerem PNC urządzenia.
Jak działa układ zapłonowy w urządzeniu gazowym Electrolux?
Po wciśnięciu pokrętła albo osobnego przycisku przełącznik zapłonu uruchamia generator impulsów. Generator wytwarza wysokie napięcie doprowadzane przewodem do ceramicznej elektrody przy palniku. Iskra powinna przeskakiwać między końcówką elektrody a metalowym elementem palnika i zapalić wypływający gaz.
W wielu płytach i kuchniach jeden generator obsługuje kilka elektrod. Z tego powodu po uruchomieniu jednego palnika iskra może pojawiać się przy wszystkich palnikach — jeżeli ustaje po zwolnieniu pokrętła, nie musi to oznaczać usterki.
Do elementów układu należą między innymi:

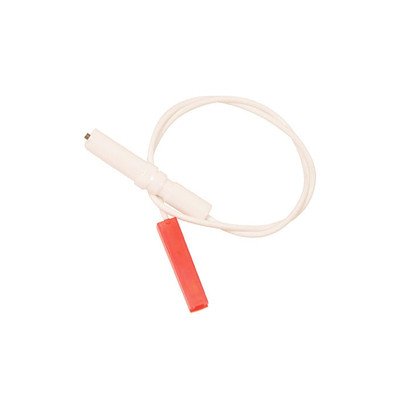

- elektroda zapłonowa, nazywana również iskrownikiem lub świecą zapłonową;
- przewód wysokiego napięcia, czasem dostarczany razem z elektrodą;

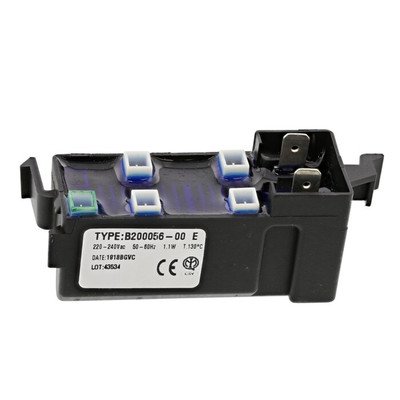

- generator iskry o określonej liczbie wyjść;
- pojedynczy przełącznik lub kompletna wiązka mikrowyłączników przy zaworach;
- przycisk zapalacza, jego uszczelka i elementy mocujące.
Termopara nie wytwarza iskry. Jej zadaniem jest kontrola płomienia i podtrzymanie otwarcia zabezpieczenia przeciwwypływowego gazu. Jeśli palnik zapala się, lecz gaśnie po puszczeniu pokrętła, diagnostyka powinna objąć termoparę i termoelementy, a nie tylko zapalacz.
Brak iskry, słaba iskra czy ciągłe cykanie?
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Nie iskrzy żaden palnik | brak zasilania, zabezpieczenie obwodu, niewłączający się przełącznik, przerwa w wiązce, uszkodzony generator | sprawdź zasilanie płyty; posłuchaj, czy generator pracuje po użyciu różnych pokręteł; brak reakcji wszystkich sekcji kieruje diagnostykę w stronę wspólnego obwodu |
| Nie iskrzy jeden palnik, pozostałe działają | zabrudzona lub mokra elektroda, pęknięta ceramika, uszkodzony przewód, wadliwe wyjście generatora | obserwuj, czy na tej samej elektrodzie pojawia się iskra po uruchomieniu innego palnika; obejrzyj drogę wyładowania w przyciemnionym pomieszczeniu bez dotykania części |
| Dane pokrętło nie uruchamia zapłonu, ale elektroda iskrzy po naciśnięciu innego | mikrowyłącznik przypisany do zaworu, jego styk, mocowanie lub wiązka przełączników | sama elektroda i jej tor wysokiego napięcia potrafią wtedy działać; problem dotyczy sygnału wyzwalającego generator |
| Iskra jest, ale gaz zapala się z opóźnieniem | mokra lub zabrudzona elektroda, źle ułożona korona, zatkane otwory palnika, iskra przeskakująca poza właściwym miejscem | zdejmij po ostygnięciu ruchome części palnika, oczyść je, osusz i ułóż zgodnie z ich prowadzeniem |
| Zapalacz pracuje po puszczeniu pokrętła | wilgoć pod pokrętłami, zabrudzenie, zablokowany trzpień, zwarty mikrostyk lub uszkodzona wiązka | jeżeli po całkowitym wysuszeniu i przy swobodnie wracających pokrętłach cykanie trwa nadal, potrzebna jest kontrola przełączników |
| Iskra ucieka pod płytę lub do obudowy | pęknięty izolator elektrody, uszkodzona izolacja przewodu, luźne mocowanie albo zanieczyszczenie | widoczny przeskok w niewłaściwym miejscu wskazuje na problem izolacji lub ustawienia, nawet gdy miernik pokazuje ciągłość przewodu |
Co sprawdzić przed zakupem części?
1. Zasilanie i sposób działania urządzenia
Jeżeli nie działa żaden zapalacz, upewnij się, że płyta lub kuchnia ma zasilanie elektryczne. Sprawdź gniazdo za pomocą sprawnego odbiornika oraz stan właściwego zabezpieczenia obwodu. Ponowne zadziałanie bezpiecznika lub wyłącznika różnicowoprądowego wymaga znalezienia przyczyny — nie należy wielokrotnie załączać zabezpieczenia ani zastępować go elementem o wyższym prądzie znamionowym.
Brak iskry nie oznacza braku gazu, a brak płomienia nie przesądza o awarii zapalacza. Jeśli iskra jest mocna i trafia w koronę, należy sprawdzić ułożenie oraz drożność elementów palnika. Nie wolno udrażniać dyszy przypadkowym drutem, który może zmienić jej otwór.
2. Czystość, wilgoć i ustawienie palnika
Po wykipieniu potrawy lub myciu zapalacz może cykać bez przerwy albo nie wytwarzać prawidłowej iskry. Odłącz zasilanie elektryczne, zamknij dopływ gazu, poczekaj na ostygnięcie płyty i zdejmij tylko części palnika przewidziane do zwykłego czyszczenia. Usuń osad z elektrody miękką szczoteczką lub ściereczką, nie wyginając metalowej końcówki. Wszystkie części muszą całkowicie wyschnąć.
Korona i pokrywka powinny leżeć równo na swoich prowadzeniach. Przesunięta korona może zmienić odległość od elektrody lub zasłonić miejsce, w którym gaz powinien spotkać się z iskrą. Nie wlewaj wody ani detergentu do otworów pod pokrętłami.
3. Stan elektrody i przewodu
Po odłączeniu urządzenia obejrzyj ceramiczny izolator. Pęknięcie, ukruszenie, ślad zwęglenia lub przebicie do metalowej obudowy uzasadniają wymianę elektrody. Sprawdź również, czy przewód nie jest przecięty, nadtopiony, przygnieciony obudową albo zsunięty z końcówki.
Pomiar ciągłości przewodu wykonuje się dopiero po odłączeniu go od generatora i elektrody, jeżeli konstrukcja umożliwia rozdzielenie tych elementów. Niska i stabilna rezystancja potwierdza jedynie brak przerwy w żyle. Nie potwierdza sprawności izolacji pod wysokim napięciem — przewód może mieć ciągłość, a mimo to przebijać podczas iskrzenia.
4. Przełączniki pod pokrętłami
Jeżeli konkretne pokrętło nie uruchamia generatora, lecz ten sam palnik iskrzy po użyciu innego pokrętła, podejrzana jest wiązka przełączników. Po bezpiecznym odłączeniu urządzenia technik może sprawdzić zmianę stanu styków omomierzem: porównać przełącznik w spoczynku i po wciśnięciu z działającym elementem przy innym zaworze.
Nie należy zakładać uniwersalnego układu pinów. Przewody trzeba przed odłączeniem oznaczyć, a wynik porównać ze schematem konkretnego PNC. Brak zmiany stanu, niestabilny odczyt lub wyraźnie większa rezystancja niż w pozostałych identycznych stykach może wskazywać na zużycie lub zabrudzenie przełącznika.
5. Generator iskry
Podejrzenie generatora jest uzasadnione zwłaszcza wtedy, gdy zasilanie i obwód wyzwalania są sprawne, ale wszystkie elektrody pozostają nieaktywne albo określone wyjście nie podaje impulsów. Brak iskry tylko przy jednym palniku nie jest jednak samodzielnym dowodem uszkodzenia generatora — podobny objaw daje przewód lub przebijająca elektroda.
Pomiar generatora podczas pracy wiąże się z napięciem sieciowym i impulsami wysokiego napięcia. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz procedury dla konkretnego modelu. Nie są przeznaczone dla osoby bez przygotowania. Generatora nie należy sprawdzać przez dotykanie elektrody, przypadkowe zwieranie wyjść ani zbliżanie przewodów do instalacji gazowej.
Dostęp i wymiana elementów zapalacza
Droga dostępu zależy od konstrukcji. W płycie do zabudowy generator i wiązka przełączników mogą znajdować się pod górną powierzchnią lub od spodu urządzenia. W kuchni wolnostojącej dostęp często wymaga zdjęcia elementów palników oraz uniesienia górnego panelu. Elektroda może być mocowana zatrzaskiem, blaszką, śrubą albo razem z elementem palnika.
Przed demontażem należy:
- odłączyć urządzenie od zasilania elektrycznego i zabezpieczyć obwód przed przypadkowym załączeniem;
- zamknąć zawór dopływu gazu;
- poczekać, aż urządzenie całkowicie ostygnie;
- wykonać zdjęcia prowadzenia przewodów i oznaczyć złącza;
- nie ciągnąć za przewód wysokiego napięcia — chwytać za jego końcówkę zgodnie z konstrukcją złącza.
Nowy przewód musi przebiegać z dala od gorących elementów, ostrych krawędzi i ruchomych części. Elektroda powinna być osadzona sztywno i ustawiona tak jak element fabryczny. Nie wolno samodzielnie doginać przewodów gazowych ani rozszczelniać przyłączy. Jeżeli uzyskanie dostępu wymaga odłączenia płyty od instalacji gazowej lub demontażu zaworu, pracę i późniejszą kontrolę szczelności wykonuje osoba z wymaganymi kwalifikacjami. Szczelności nigdy nie sprawdza się płomieniem.
Po złożeniu sprawdza się każdy palnik osobno: uruchomienie zapłonu, miejsce przeskoku iskry, szybkość zapalenia, równomierność płomienia oraz wygaszenie po zamknięciu zaworu. Płomień gasnący po puszczeniu pokrętła wskazuje na odrębny problem układu zabezpieczenia, a nie na niesprawność nowej elektrody.
Jak dobrać element zapalacza Electrolux?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej, nie sama nazwa modelu. W płytach do zabudowy tabliczka znajduje się zwykle na spodzie, dlatego numer warto odczytać z dokumentów urządzenia lub sfotografować przed jego montażem. W kuchniach wolnostojących oznaczenie może znajdować się przy wnęce drzwiowej.
Przy porównywaniu części sprawdź:
- numer katalogowy oraz zgodność z pełnym PNC;
- przeznaczenie do konkretnego palnika, zwłaszcza WOK lub Triple Crown;
- długość i sposób prowadzenia przewodu;
- typ końcówki generatora;
- kształt, wysokość i mocowanie elektrody;
- liczbę wyjść oraz układ złączy generatora;
- liczbę przełączników i wykonanie wiązki zapalaczy.
Elektrody wyglądające podobnie mogą różnić się długością przewodu, kątem końcówki lub położeniem iskry. Generator z taką samą liczbą wyjść nie musi mieć zgodnych parametrów i mocowań. Przed zamówieniem przygotuj pełny PNC, zdjęcie tabliczki znamionowej oraz numer nadrukowany na starej części.
FAQ – elementy zapalacza Electrolux
Dlaczego po wciśnięciu jednego pokrętła iskrzą wszystkie palniki?
W wielu urządzeniach jeden generator zasila kilka elektrod, a przełączniki są częścią wspólnego obwodu wyzwalającego. Jeśli iskrzenie ustaje po zwolnieniu pokrętła, może to być prawidłowa praca.
Dlaczego zapalacz cyka po wykipieniu wody?
Wilgoć może znaleźć się przy elektrodzie albo przełącznikach pod pokrętłami. Odłącz zasilanie, zamknij gaz i pozostaw urządzenie do całkowitego wyschnięcia. Jeżeli cykanie nie ustąpi, trzeba sprawdzić mikrostyki oraz wiązkę.
Czy ciągłość przewodu oznacza, że iskrownik jest sprawny?
Nie. Omomierz pozwala wykryć przerwę w przewodzie, ale nie odtwarza warunków wysokiego napięcia. Uszkodzona izolacja lub pęknięta ceramika mogą przebijać dopiero podczas pracy generatora.
Iskra jest widoczna, ale palnik się nie zapala — co sprawdzić?
Sprawdź, czy iskra trafia we właściwe miejsce, a korona i pokrywka są czyste, suche oraz prawidłowo osadzone. Jeżeli gaz nie wypływa równomiernie, przyczyną może być zabrudzenie elementów palnika lub problem z dopływem gazu.
Czy gaśnięcie płomienia po puszczeniu pokrętła oznacza uszkodzony zapalacz?
Zwykle nie, jeśli palnik wcześniej się zapala. Taki objaw należy odróżnić od braku iskry i sprawdzić termoparę, jej położenie, połączenia oraz zabezpieczenie w zaworze.
Jaki numer jest potrzebny do doboru części Electrolux?
Potrzebny jest pełny numer PNC / Prod.No. z tabliczki znamionowej. Sam model może obejmować kilka wariantów z innymi elektrodami, generatorami lub wiązkami przełączników.
