Paski do suszarek Electrolux
Paski do suszarek Electrolux służą do napędu bębna lub wentylatora, dlatego przed zakupem ustal, który obwód nie pracuje. Zatrzymany bęben może oznaczać zerwany pasek, ale także zablokowaną rolkę, opory mechaniczne albo problem z silnikiem. Właściwy wariant dobieraj według pełnego PNC/Prod.No. z tabliczki znamionowej, a nie tylko długości lub wyglądu.
Pasek bębna czy pasek wentylatora?
W suszarkach Electrolux występują paski o różnych zadaniach. Główny pasek napędowy opasuje bęben i przenosi napęd z wałka silnika, zwykle przy udziale rolki lub mechanizmu napinającego. Jego zerwanie powoduje zatrzymanie bębna.

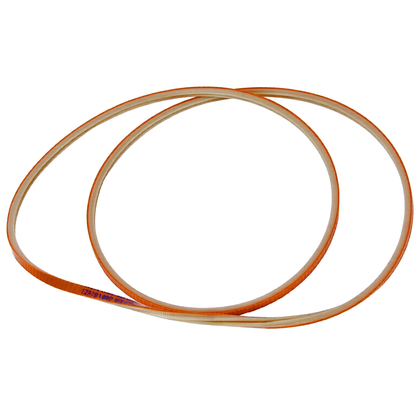

W niektórych konstrukcjach stosowany jest również oddzielny pasek wentylatora. Przy jego uszkodzeniu bęben może obracać się prawidłowo, ale przepływ powietrza jest niewystarczający. Skutkiem może być wydłużony cykl, niedosuszone pranie albo nietypowy odgłos z układu nawiewu.
Samo określenie „pasek do suszarki” nie wystarcza więc do doboru części. Trzeba ustalić jego funkcję oraz zgodność z konkretnym numerem produktu urządzenia.
Jakie objawy może powodować uszkodzony pasek bębna?
Typowym objawem zerwania lub zsunięcia się paska jest uruchomienie programu bez obrotu bębna. Można przy tym słyszeć silnik lub wentylator, jednak odzież pozostaje nieruchoma. Bez jej przewracania suszenie staje się nierównomierne albo nieskuteczne.
Uszkodzenie nie zawsze następuje nagle. Przed zerwaniem mogą pojawić się:
- piszczenie lub szuranie zsynchronizowane z obrotami bębna;
- strzępienie krawędzi paska i gumowy pył wewnątrz urządzenia;
- okresowe zatrzymywanie bębna;
- spadanie paska z rolki napinającej;
- wyraźne przesuwanie się paska na bok bieżni;
- zapach rozgrzanej gumy, gdy pasek trze o nieruchomą rolkę albo element obudowy.
Długi czas suszenia nie jest samodzielnym dowodem uszkodzenia paska. Jeżeli bęben obraca się przez cały cykl z normalną prędkością, trzeba sprawdzić również filtry, przepływ powietrza, napęd wentylatora, czujniki wilgotności i układ grzewczy. Odpowiednie podzespoły znajdują się w kategorii części do suszarek Electrolux.
Bęben nie obraca się – co sprawdzić przed zakupem paska?
| Objaw lub wynik kontroli | Możliwa przyczyna | Co sprawdzić | Interpretacja |
| Bęben obraca się ręką wyjątkowo lekko | Zerwany lub zsunięty pasek | Obejrzyj pasek po zdjęciu właściwej osłony | Mały opór może wskazywać na brak połączenia z silnikiem, ale nie zastępuje oględzin |
| Bęben obraca się ciężko albo miejscami się blokuje | Rolki, łożyskowanie, uszczelnienie bębna lub ciało obce | Obróć pusty bęben powoli w obu kierunkach i nasłuchuj tarcia | Założenie nowego paska bez usunięcia oporu może doprowadzić do jego szybkiego uszkodzenia |
| Słychać buczenie, a bęben rusza dopiero po popchnięciu | Problem z rozruchem silnika, kondensatorem lub nadmierny opór mechaniczny | Najpierw sprawdź swobodę rolek, napinacza i bębna; diagnostykę silnika pozostaw osobie z kwalifikacjami | Taki objaw nie potwierdza zerwania paska |
| Pasek spada lub ściera się jednostronnie | Zablokowana lub przekoszona rolka, niewłaściwe prowadzenie, zużyta oś albo błędny pasek | Sprawdź tor biegu, osadzenie sprężyny i swobodę obrotu rolki | Ponowne założenie paska bez znalezienia przyczyny zwykle nie jest trwałą naprawą |
| Bęben się obraca, ale nawiew jest słaby | Pasek wentylatora, zablokowany wirnik lub niedrożny obieg powietrza | Skontroluj pasek i możliwość swobodnego obrotu wentylatora | Sprawny pasek bębna nie wyklucza usterki drugiego napędu |
Ręczne obracanie bębna jest jedynie kontrolą porównawczą. W prawidłowej suszarce wyczuwalny opór może pochodzić od paska, silnika, uszczelnień i rolek, dlatego nie należy porównywać go bezpośrednio z oporem bębna pralki.
Jeżeli pojawia się stukanie, chrobotanie lub okresowe blokowanie, warto skontrolować łożyska do suszarek bębnowych oraz rolki i pozostałe części bębna.
Jak ocenić pasek i elementy współpracujące?
Po odłączeniu suszarki od zasilania i uzyskaniu bezpiecznego dostępu obejrzyj cały dostępny obwód paska. Poszukuj pęknięć między żebrami, brakujących fragmentów, postrzępionych boków, miejscowego zeszklenia gumy oraz śladów tarcia o obudowę.
Jeżeli pasek pękł, nie ograniczaj kontroli do znalezienia jego końców. Sprawdź również:
- Rolkę napinającą – powinna obracać się płynnie, bez zacięć, dużego luzu i śladów wytopienia bieżni.
- Sprężynę oraz ramię napinacza – nie mogą być wypięte, skrzywione ani zamontowane w przypadkowym punkcie.
- Wałek i koło napędowe silnika – rowki nie powinny być uszkodzone ani wypełnione resztkami gumy.
- Rolki podpierające i prowadzenie bębna – bęben nie może klinować się ani wyraźnie zmieniać położenia podczas obrotu.
- Tor paska – żaden przewód, wąż, osłona ani krawędź blachy nie może stykać się z pracującym paskiem.
Test ciągłości elektrycznej nie służy do sprawdzania paska. Pomiary silnika, kondensatora oraz sterowania mają sens dopiero wtedy, gdy pasek i mechanika są sprawne. Wartość pojemności kondensatora musi odpowiadać oznaczeniu konkretnego elementu i dokumentacji urządzenia — nie istnieje jedna pojemność właściwa dla wszystkich suszarek Electrolux.
Pomiary pod napięciem i diagnostyka obwodu silnika są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych przyrządów pomiarowych.
Dostęp do paska w suszarce Electrolux
Droga demontażu zależy od konstrukcji suszarki. W części urządzeń dostęp uzyskuje się po zdjęciu blatu i paneli bocznych, a następnie elementów tylnej części obudowy. Inne wersje wymagają odłączenia dodatkowego kanału powietrza, przewodów ochronnych, węży kondensatu albo częściowego uwolnienia bębna.
Nie należy traktować jednej instrukcji demontażu jako uniwersalnej dla wszystkich modeli Electrolux. Przed rozpoczęciem pracy:
- wyjmij wtyczkę z gniazda i zabezpiecz urządzenie przed przypadkowym podłączeniem;
- opróżnij zbiornik skroplin i usuń odzież z bębna;
- wykonaj zdjęcia prowadzenia paska, położenia sprężyny i przewodów;
- oznacz rozłączane wtyki, jeśli mogą zostać zamienione;
- przygotuj miejsce na śruby i podkładki zgodnie z miejscem ich montażu;
- nie kładź suszarki z pompą ciepła na przypadkowym boku bez sprawdzenia instrukcji właściwej dla modelu.
Przewody ochronne odłączone razem z osłonami muszą wrócić na swoje miejsca. Po zakończeniu montażu urządzenie powinno mieć taki sam stan zabezpieczeń elektrycznych i mechanicznych jak przed rozebraniem.
Na czym polega wymiana paska?
W konstrukcjach z napinaczem trzeba najpierw zwolnić jego sprężynę lub odchylić mechanizm zgodnie z budową urządzenia. Dopiero wtedy można zdjąć pasek z wałka silnika i bębna. Jeżeli dostęp wymaga uwolnienia tylnego podparcia bębna, podczas montażu trzeba prawidłowo osadzić oś, podkładki oraz zabezpieczenia.
Nowy pasek należy ułożyć w tym samym torze co poprzedni. Strona żebrowana współpracuje z rowkowanym kołem napędowym, ale sposób kontaktu paska z bębnem i napinaczem zależy od konstrukcji. Najpewniejszym odniesieniem są zdjęcia wykonane przed demontażem i dokumentacja właściwa dla numeru PNC.
Po założeniu paska:
- sprawdź, czy żebra są równo osadzone na wałku silnika;
- upewnij się, że pasek biegnie środkiem właściwej bieżni;
- obróć ręcznie pusty bęben o kilka pełnych obrotów;
- obserwuj, czy pasek nie zsuwa się, nie skręca i nie ociera;
- sprawdź osadzenie sprężyny oraz wszystkich zabezpieczeń;
- zamontuj osłony i przewody ochronne przed próbą pracy.
Nie podważaj paska ostrym narzędziem i nie smaruj go, rolek ani kół pasowych. Smar może spowodować poślizg, pęcznienie gumy i zabrudzenie odzieży. Jeżeli nowy pasek wydaje się wyraźnie za luźny lub nie można go poprowadzić bez nadmiernej siły, przerwij montaż i zweryfikuj oznaczenie części oraz ułożenie napinacza.
Jak dobrać pasek do suszarki Electrolux?
Paski widoczne na zdjęciu mogą wyglądać identycznie, a mimo to różnić się długością roboczą, profilem żeber, liczbą rowków i wymaganym zakresem pracy napinacza. Oznaczenia takie jak 1930H7, 1971H7, 1222J4 czy 1884H5 mogą opisywać długość, profil i liczbę żeber, lecz nie stanowią samodzielnej gwarancji zgodności.
W jednej rodzinie urządzeń mogą występować różne wersje paska zależne od daty produkcji, konstrukcji bębna, silnika albo zastosowanego napinacza. Ten sam skrócony model może również obejmować kilka wykonań technicznych.
Do doboru przygotuj pełny PNC/Prod.No. suszarki Electrolux, łącznie z końcowymi cyframi wariantu, jeśli są podane na tabliczce. Tabliczka znamionowa suszarki znajduje się zwykle na ramie widocznej po otwarciu drzwi. Model może pomóc w wyszukiwaniu, ale nie powinien zastępować pełnego PNC.
Dodatkowo porównaj:
- przeznaczenie paska: bęben lub wentylator;
- pełne oznaczenie nadrukowane na starym pasku;
- liczbę i profil żeber;
- długość oraz szerokość;
- sposób prowadzenia przez napinacz;
- numer katalogowy części, jeśli jest czytelny.
Jeżeli oznaczenie starego paska zostało starte, odczytaj pełny PNC z tabliczki znamionowej i na tej podstawie potwierdź numer katalogowy właściwego wariantu.
FAQ – paski do suszarek Electrolux
Czy łatwo obracający się bęben oznacza zerwany pasek?
Może na to wskazywać, ponieważ bęben nie stawia wtedy oporu silnika i napinacza. Nie jest to jednak pełne potwierdzenie. Stan paska trzeba ocenić wzrokowo po zdjęciu odpowiedniej osłony.
Dlaczego nowy pasek ponownie spada z napinacza?
Przyczyną może być zablokowana lub przekoszona rolka, zużyta oś, nieprawidłowo zaczepiona sprężyna, błędne prowadzenie albo niewłaściwy wariant paska. Sprawdź też, czy bęben nie ma nadmiernego luzu i czy pasek biegnie środkiem rolek.
Czy wydłużony czas suszenia oznacza zużyty pasek?
Tylko wtedy, gdy bęben nie obraca się prawidłowo albo uszkodzony jest oddzielny napęd wentylatora. Gdy bęben pracuje normalnie, bardziej miarodajna jest kontrola filtrów, przepływu powietrza, grzania i czujników wilgotności.
Czy można dobrać pasek wyłącznie po oznaczeniu 1971H7?
Nie należy na tej podstawie gwarantować zgodności. Symbol pomaga określić cechy paska, ale trzeba jeszcze potwierdzić numer katalogowy według pełnego PNC/Prod.No. suszarki.
Czy przy zerwanym pasku trzeba wymienić również rolkę napinającą?
Nie wymienia się jej automatycznie. Rolka kwalifikuje się do wymiany, jeśli zacina się, ma duży luz, uszkodzoną bieżnię, ślady przegrzania albo powoduje boczne schodzenie paska.
