Magnetrony i transformatory do mikrofalówek AEG
Magnetrony i transformatory do mikrofalówek AEG odpowiadają za wytwarzanie i zasilanie energii mikrofalowej. Brak podgrzewania, głośne buczenie lub przepalanie bezpiecznika nie przesądzają jednak, który element uległ awarii. Przed zakupem trzeba sprawdzić cały obwód wysokiego napięcia, a część dobrać według pełnego numeru PNC z tabliczki znamionowej urządzenia.
Magnetron czy transformator – za co odpowiadają?
Magnetron przetwarza energię elektryczną na mikrofale kierowane do komory przez falowód. Transformator wysokiego napięcia zasila obwód magnetronu; współpracuje przy tym z kondensatorem, diodą WN, bezpiecznikiem oraz zabezpieczeniami termicznymi. W niektórych konstrukcjach zamiast klasycznego, ciężkiego transformatora występuje układ inwerterowy, dlatego przed doborem części trzeba potwierdzić budowę konkretnego urządzenia.
Awaria jednego z tych podzespołów może zatrzymać grzanie, ale identyczny objaw powodują również uszkodzone mikrowłączniki drzwi, bezpiecznik WN, dioda, kondensator, przekaźnik sterujący, zabezpieczenie termiczne albo nadpalone połączenie. Sam fakt, że wyświetlacz działa, talerz się obraca i pracuje wentylator, nie potwierdza sprawności obwodu mikrofalowego.
Co sprawdzić, gdy mikrofalówka AEG nie grzeje?
Przed rozbieraniem urządzenia warto wykluczyć przyczyny niezwiązane z magnetronem lub transformatorem:
- Sprawdź, czy drzwi domykają się bez przeszkód i czy został uruchomiony właściwy program. Funkcja mikrofal może nie wystartować, jeśli układ zamka nie potwierdzi prawidłowego zamknięcia.
- W urządzeniu wielofunkcyjnym upewnij się, czy problem dotyczy mikrofal, grilla czy grzania konwekcyjnego. Sprawny grill nie oznacza, że działa magnetron.
- Porównuj działanie przy tej samej ilości produktu, mocy i czasie. Większa lub zimniejsza porcja wymaga dłuższego podgrzewania i może sprawiać wrażenie spadku mocy.
- Jeśli instrukcja danego modelu to dopuszcza, wykonaj reset przez odłączenie zasilania. Reset może usunąć błąd sterowania, lecz nie naprawi uszkodzenia obwodu WN.
Do bezpiecznego porównania wydajności można użyć naczynia przeznaczonego do mikrofalówki z odmierzoną ilością wody. Zapisz temperaturę początkową, uruchom pełną moc na ustalony czas, wymieszaj wodę i zmierz temperaturę ponownie. Test wykonuj za każdym razem w tych samych warunkach i z zamontowaną obudową. Mały lub zerowy przyrost temperatury potwierdza problem z mocą mikrofal, ale nie wskazuje konkretnej uszkodzonej części. Nie uruchamiaj pustej komory.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Jak interpretować sytuację |
| Urządzenie pracuje, lecz potrawa pozostaje zimna | Magnetron, transformator, dioda lub kondensator WN, bezpiecznik HV, połączenia, przekaźnik, mikrowłączniki drzwi | Trzeba sprawdzić cały tor zasilania magnetronu. Wymiana magnetronu wyłącznie na podstawie tego objawu jest zgadywaniem. |
| Grzanie jest wyraźnie słabsze lub zanika po kilku sekundach | Zużyty magnetron, słabe złącze żarzenia, przegrzewanie, termostat, niesprawne chłodzenie, niestabilne sterowanie | Pomiar ciągłości magnetronu może być prawidłowy mimo braku emisji. Należy także skontrolować wentylator, kanały powietrzne i połączenia. |
| Słychać nienaturalnie głośne buczenie | Zwarcie diody lub kondensatora WN, przeciążony magnetron, uszkodzenie transformatora, luźne mocowanie | Buczenie wskazuje na przeciążenie lub drgania, lecz nie rozstrzyga, że transformator jest spalony. Dalsza praca może powiększyć uszkodzenia. |
| Przepala się bezpiecznik po rozpoczęciu grzania | Zwarcie w obwodzie WN, magnetronie, transformatorze, diodzie lub kondensatorze; niekiedy problem układu blokady drzwi | Nie należy montować mocniejszego bezpiecznika ani mostkować zabezpieczenia. Trzeba znaleźć element powodujący nadmierny prąd. |
| W komorze występują iskry lub trzaski | Zabrudzona albo zwęglona płytka mikowa, resztki metalu, uszkodzenie falowodu lub anteny magnetronu | Najpierw przerwij użytkowanie i obejrzyj komorę. Sama wymiana magnetronu bez usunięcia zwęglenia może doprowadzić do ponownej awarii. |
| Czuć spaloną izolację lub lakier | Przegrzany transformator, przewody, konektory albo inny element elektryczny | Urządzenia nie należy ponownie uruchamiać przed lokalizacją uszkodzenia. Zapach nie identyfikuje jednoznacznie transformatora. |
Przy iskrzeniu warto skontrolować płytkę mikową i osłonę falowodu. Tłuszcz i resztki żywności mogą się zwęglić, tworząc drogę wyładowania. Jeśli wypalenie objęło metal falowodu, samo założenie nowej miki może nie wystarczyć.

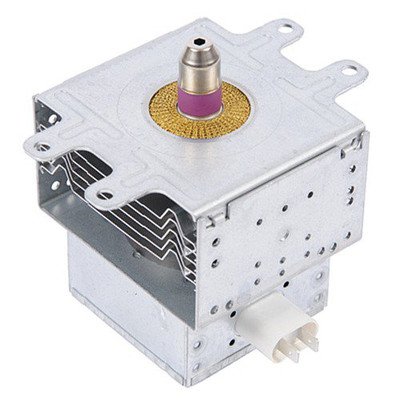

Jak sprawdza się magnetron?
Pomiary magnetronu wykonuje się po odłączeniu jego przewodów, przy urządzeniu pozbawionym zasilania i po zabezpieczeniu obwodu wysokiego napięcia zgodnie z dokumentacją serwisową danego modelu.
Podstawowy test omomierzem obejmuje:
- sprawdzenie ciągłości obwodu żarzenia między dwoma zaciskami magnetronu – rezystancja jest bardzo mała i może być zbliżona do rezystancji przewodów pomiarowych;
- sprawdzenie izolacji między każdym zaciskiem a metalową obudową magnetronu – zwykły omomierz powinien wskazywać przerwę;
- oględziny końcówki antenowej, pierścieni ferrytowych, filtra zacisków, radiatora i śladów łuku elektrycznego;
- kontrolę konektorów, które nie mogą być luźne, przegrzane ani nadpalone.
Przejście między zaciskiem a obudową wskazuje na przebicie i kwalifikuje magnetron do wymiany. Przerwa w obwodzie żarzenia również oznacza uszkodzenie. Prawidłowy wynik obu testów nie potwierdza jednak, że magnetron generuje mikrofale pod obciążeniem. Magnetron może przejść pomiary statyczne, a mimo to nie oscylować, tracić moc po rozgrzaniu lub powodować przeciążenie obwodu.
Jak diagnozuje się transformator wysokiego napięcia?
Przy odłączonych przewodach technik może sprawdzić ciągłość uzwojenia pierwotnego, uzwojenia żarzenia oraz uzwojenia wysokiego napięcia, a także ich izolację względem rdzenia i obudowy. Nie należy stosować jednej wartości rezystancji do wszystkich transformatorów: wynik zależy od konstrukcji, mocy i sposobu wyprowadzenia uzwojeń. Pomiar trzeba porównać ze schematem lub danymi serwisowymi właściwego modelu.
Przerwa uzwojenia albo niepożądane przejście do rdzenia wskazują na uszkodzenie. Zgodna rezystancja nie wyklucza natomiast zwarcia międzyzwojowego, które może ujawniać się dopiero pod obciążeniem jako nadmierny pobór prądu, przegrzewanie lub bardzo głośna praca.
Pomiar napięcia zasilającego uzwojenie pierwotne podczas cyklu grzania pomaga ustalić, czy sterowanie rzeczywiście załącza transformator. Jeżeli zasilania nie ma, należy wcześniej sprawdzić przekaźnik, przewody, zabezpieczenia termiczne i mikrowłączniki drzwi. Jeżeli zasilanie dociera, diagnostyka przechodzi na transformator i pozostałe elementy obwodu WN.
Pomiar pod napięciem jest przeznaczony wyłącznie dla wykwalifikowanego technika. Nie wolno mierzyć napięcia wtórnego transformatora ani napięcia przy magnetronie zwykłym multimetrem.
Nie pomijaj diody, kondensatora i bezpiecznika WN
Przed zakupem magnetronu lub transformatora należy zbadać również bezpiecznik wysokonapięciowy i diodę. Bezpiecznik sprawdza się pod kątem ciągłości po odłączeniu od obwodu. Jego przepalenie jest skutkiem usterki, a nie jej pełną diagnozą – założenie nowego bez znalezienia przyczyny może zakończyć się ponownym zadziałaniem zabezpieczenia.
Kondensator bada się pod kątem zgodności pojemności z oznaczeniem, zwarcia między zaciskami oraz przebicia do obudowy. Zwykły miernik nie wykryje każdego uszkodzenia izolacji występującego przy napięciu roboczym. Dioda WN składa się zwykle z szeregu złączy, dlatego standardowy tryb testu diody w multimetrze może pokazać przerwę w obu kierunkach mimo sprawnego elementu. Potrzebna jest metoda i przyrząd właściwe dla diod wysokonapięciowych.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i procedury bezpiecznego rozładowania kondensatora WN. Kondensator może zachować niebezpieczny ładunek po odłączeniu urządzenia. Czynności te nie są przeznaczone dla osoby bez przygotowania.
Dostęp i wymiana podzespołów
W kuchence wolnostojącej dostęp do obwodu mikrofalowego uzyskuje się zwykle po zdjęciu zewnętrznej pokrywy. Model do zabudowy lub piekarnik z funkcją mikrofal trzeba najpierw bezpiecznie wysunąć z mebla zgodnie z jego instrukcją instalacji. Rozmieszczenie części zależy od konstrukcji: magnetron jest przykręcony do falowodu, natomiast ciężki transformator zazwyczaj znajduje się na podstawie urządzenia.
Podczas wymiany technik powinien:
- Oznaczyć przewody i sfotografować fabryczny przebieg wiązek przed ich odłączeniem.
- Chwytać za konektory, a nie ciągnąć za przewody, oraz sprawdzić zaciski pod kątem przegrzania.
- Podeprzeć transformator przed odkręceniem mocowań – jego masa może uszkodzić wiązki lub obudowę.
- Przy magnetronie zachować fabryczne uszczelnienie elektromagnetyczne, położenie osłon, kanałów chłodzenia i zabezpieczeń termicznych.
- Obejrzeć falowód oraz miejsce przylegania magnetronu. Zwęglenia, korozja i odkształcenia mogą powodować łuk elektryczny.
- Zamontować wszystkie pokrywy, ekrany i prowadzenia przewodów dokładnie w pierwotnym położeniu.
Po wymianie magnetronu, pracach przy falowodzie, drzwiach albo blokadach serwis powinien sprawdzić działanie zabezpieczeń drzwi, wykonać kontrolę emisji mikrofal odpowiednim miernikiem oraz potwierdzić moc grzania z bezpiecznym obciążeniem wodnym. Nie uruchamia się urządzenia z pominiętymi blokadami ani bez wymaganych ekranów obudowy.
Jak dobrać magnetron lub transformator do AEG?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej, a nie sama nazwa modelu. Należy przepisać cały numer wraz z wariantem lub końcówką występującą na etykiecie. Model może być pomocny przy wyszukiwaniu, ale nie zawsze rozróżnia wersję techniczną urządzenia.
Przy magnetronie znaczenie mają między innymi:
- numer katalogowy i potwierdzona lista kompatybilnych PNC;
- moc oraz wykonanie właściwe dla danego układu zasilania;
- kształt, długość i położenie anteny;
- rozstaw oraz kierunek mocowań;
- orientacja radiatora i przepływu powietrza;
- rodzaj zacisków, filtra i uszczelnienia przy falowodzie.
Przy transformatorze trzeba dodatkowo potwierdzić napięcie i częstotliwość zasilania, wykonanie uzwojeń, układ wyprowadzeń, mocowania oraz zgodność z kondensatorem i magnetronem zastosowanymi w danym wariancie. Identyczne gabaryty lub pasująca wtyczka nie gwarantują poprawnej ani bezpiecznej pracy.
Przed zamówieniem odczytaj pełny PNC z tabliczki znamionowej mikrofalówki AEG i porównaj go z wykazem urządzeń przypisanych do części. Jeśli oznaczenie jest nieczytelne, wykonaj zdjęcie całej tabliczki tak, aby widoczne były wszystkie cyfry i końcówki numerów.
FAQ – magnetrony i transformatory do mikrofalówek AEG
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Ten sam objaw mogą powodować transformator, dioda, kondensator, bezpiecznik WN, mikrowłączniki drzwi, zabezpieczenie termiczne, przekaźnik lub uszkodzone połączenie. Magnetron należy podejrzewać dopiero po sprawdzeniu pozostałych elementów toru zasilania.
Czy sprawny magnetron powinien mieć przejście między zaciskami?
Między zaciskami żarzenia występuje bardzo mała rezystancja. Między każdym zaciskiem a metalową obudową powinna być przerwa. Taki test wykrywa przerwę lub zwarcie do obudowy, ale nie potwierdza zdolności magnetronu do wytwarzania mikrofal.
Czy głośne buczenie przesądza o awarii transformatora?
Nie. Transformator może buczeć wskutek przeciążenia powodowanego przez zwartą diodę, kondensator lub magnetron. Źródłem drgań może być także poluzowane mocowanie. Urządzenie należy wyłączyć i sprawdzić obwód WN zamiast wymieniać transformator na próbę.
Czy można zamontować magnetron o takiej samej mocy i wyglądzie?
Nie bez potwierdzenia katalogowego. Różnice mogą dotyczyć anteny, mocowań, chłodzenia, złączy, uszczelnienia i współpracy z układem zasilającym. Podstawą doboru jest pełny PNC urządzenia oraz numer części.
Czy po wymianie magnetronu wystarczy podgrzać szklankę wody?
Test z wodą pozwala ocenić, czy urządzenie grzeje, ale nie zastępuje kontroli blokad drzwi i pomiaru emisji mikrofal. Po ingerencji w magnetron, falowód, drzwi lub elementy ekranujące takie sprawdzenie powinien wykonać wyposażony technik.
