Panele sterowanie, programatory i wyświetlacze do zmywarek AEG
Panele sterowania, programatory i wyświetlacze do zmywarek AEG dobiera się według pełnego numeru PNC, nie tylko wyglądu lub modelu. Martwy ekran, brak reakcji klawiszy albo zatrzymanie programu nie przesądzają jeszcze o awarii elektroniki — podobne objawy powodują zasilanie, blokada klawiszy, zamek drzwi, przewody i podzespoły wykonawcze. Poniższy poradnik pomaga zawęzić przyczynę przed zakupem.
Panel, wyświetlacz i programator nie zawsze oznaczają tę samą część
W zmywarkach AEG pod określeniem „programator” mogą kryć się różne elementy. Panel kontrolny lub maskownica jest częścią obudowy z opisami programów i otworami na przyciski. Moduł obsługi odbiera polecenia z klawiszy lub pól dotykowych i steruje wyświetlaczem. Główny moduł sterujący przetwarza sygnały z czujników oraz załącza pompy, zawory, grzanie i dozownik detergentu.
W części modeli moduł obsługi i wyświetlacz stanowią jeden zespół, a w innych są oddzielone od elektroniki mocy. Dlatego określenie „uszkodzony panel” nie wystarcza do zamówienia części. Najpierw trzeba ustalić, czy problem dotyczy obudowy i przycisków, płytki interfejsu, przewodów komunikacyjnych czy głównego sterownika.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Jak zawęzić podejrzenie |
| Wyświetlacz i kontrolki są całkowicie martwe | Brak zasilania, uszkodzony przewód lub włącznik, przerwane okablowanie, awaria zasilacza modułu albo interfejsu | Sprawdź gniazdko innym urządzeniem, zabezpieczenie obwodu i reakcję po odłączeniu zmywarki na około minutę. Jeżeli zasilanie zewnętrzne jest prawidłowe, potrzebna jest kontrola włącznika, przewodów i elektroniki. |
| Nie działa jeden przycisk | Zablokowany lub pęknięty klawisz, zużyty mikrowyłącznik, zabrudzenie, przesunięta prowadnica przycisków | Oceń ruch mechaniczny klawisza. Jeżeli pozostałe funkcje panelu działają, usterka całego głównego modułu jest mniej prawdopodobna niż problem miejscowy. |
| Nie reaguje kilka przycisków lub panel dotykowy | Aktywna blokada klawiszy, wilgoć, uszkodzenie interfejsu, taśmy albo wiązki | Sprawdź symbole na wyświetlaczu i procedurę wyłączenia blokady w instrukcji konkretnego modelu. Po odłączeniu zasilania obejrzyj złącza i przewody panelu. |
| Wyświetlacz jest nieczytelny, przygasa lub pokazuje brakujące segmenty | Uszkodzony wyświetlacz, połączenie z płytką, niestabilne zasilanie elektroniki albo korozja po zawilgoceniu | Brak pojedynczych segmentów przy prawidłowej pracy zmywarki kieruje podejrzenie ku wyświetlaczowi lub jego połączeniom. Resetowanie się całego panelu wymaga także sprawdzenia zasilania sterownika. |
| Program startuje, ale zatrzymuje się na określonym etapie | Pompa, grzałka, czujnik temperatury, układ kontroli poziomu wody, odpływ, zamek drzwi lub moduł | Ustal, na jakiej czynności cykl się zatrzymuje. Brak grzania, poboru albo odpompowania wody należy diagnozować od odpowiedniego obwodu, nie od wymiany programatora. |
| Zmywarka działa chaotycznie lub samoczynnie się resetuje | Luźne złącze, przewód uszkodzony przy ruchomej części drzwi, niestabilne zasilanie modułu, wilgoć albo usterka elektroniki | Zwróć uwagę, czy objaw zmienia się podczas poruszania drzwiami i czy na złączach są ślady przegrzania, korozji lub poluzowania. Nie poruszaj przewodami przy włączonym zasilaniu. |
Kod błędu również nie jest automatycznym wskazaniem programatora. Zwykle informuje o wykrytej nieprawidłowości w określonym obwodzie. Przykładowo błąd odpływu wymaga najpierw kontroli filtrów, węża, pompy i jej przewodów. Dopiero prawidłowe wyniki tych sprawdzeń uzasadniają badanie wyjścia sterującego modułu. Odpowiednie części znajdują się między innymi w kategoriach pompy do zmywarek AEG, grzałki i pompy z grzałką oraz czujniki poziomu wody.
Jak sprawdzić panel i elektronikę przed zakupem części?
Kontrole dostępne dla użytkownika
- Zanotuj dokładny objaw. Sprawdź, czy nie działa cały panel, pojedynczy klawisz, sam wyświetlacz czy dopiero konkretna część programu.
- Sprawdź zasilanie zewnętrzne. Gniazdko można zweryfikować innym sprawnym urządzeniem. Oceń także wtyczkę i dostępny odcinek przewodu zasilającego.
- Wykonaj reset zgodnie z instrukcją. Krótkotrwałe zakłócenie sterownika może ustąpić po odłączeniu urządzenia od sieci. Jeżeli usterka szybko wraca, reset nie jest dowodem sprawności elektroniki.
- Wyklucz blokadę klawiszy. Jeżeli na wyświetlaczu widoczny jest symbol kłódki lub panel reaguje tylko na wybrane pole, sprawdź właściwą dla modelu kombinację przycisków.
- Sprawdź domknięcie drzwi. Uszkodzenie zamka lub brak potwierdzenia zamknięcia może uniemożliwić start mimo prawidłowo działającego panelu.
Oględziny po odłączeniu urządzenia
Przed otwarciem drzwi lub obudowy odłącz zmywarkę od zasilania. Jeżeli urządzenie trzeba wysunąć z zabudowy, zamknij dopływ wody i zabezpiecz węże. W ciężkim froncie meblowym należy uwzględnić jego masę po odkręceniu mocowań.
Po uzyskaniu dostępu warto sprawdzić:
- pęknięcia klawiszy, prowadnic i zatrzasków panelu;
- ślady wody, detergentu lub korozji na płytce interfejsu;
- nadtopione obudowy złączy, przebarwienia laminatu i zapach przegrzania;
- poluzowane wtyczki oraz przewody w strefie zginania przy drzwiach;
- stan taśmy lub wiązki łączącej panel z głównym modułem.
Brak widocznych przypaleń nie potwierdza sprawności modułu. Uszkodzona przetwornica, mikrokontroler, komunikacja między płytkami lub styki przekaźnika mogą nie pozostawić oczywistych śladów.
Pomiary bez napięcia
Przy odłączonej zmywarce można skontrolować ciągłość wybranych przewodów i styków włącznika. Badany element powinien być odpięty przynajmniej z jednej strony, aby inne obwody nie zafałszowały wyniku. Zamknięty styk powinien mieć rezystancję zbliżoną do rezystancji przewodów pomiarowych, a otwarty nie powinien wykazywać ciągłości.
Taki test może wykryć przerwę w przewodzie lub niesprawny styk, ale nie ocenia działania modułu pod obciążeniem. Nie istnieje jedna prawidłowa rezystancja całego programatora, którą można zastosować do wszystkich zmywarek AEG.
Diagnostyka serwisowa pod napięciem
Sprawdzenie, czy napięcie sieciowe dociera do modułu, czy powstają prawidłowe napięcia niskie i czy sterownik załącza odbiorniki, wymaga dokumentacji właściwej dla danego PNC. Samo napięcie na wejściu modułu nie dowodzi, że jego zasilacz oraz komunikacja z panelem działają prawidłowo. Także słyszalne kliknięcie przekaźnika nie potwierdza, że jego styki przewodzą prąd.
Pomiary w pracującym urządzeniu oraz naprawy zasilacza i elektroniki mocy są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia, separowanych narzędzi pomiarowych i procedury serwisowej właściwej dla modelu. Na płytce mogą występować napięcia niebezpieczne, a kondensatory mogą pozostawać naładowane po odłączeniu zasilania.
Dlaczego przed wymianą modułu trzeba sprawdzić inne podzespoły?
Moduł sterujący może nie uruchamiać grzania, pompy lub zaworu, ponieważ nie otrzymuje właściwego sygnału z czujnika albo wykrywa warunki uniemożliwiające bezpieczne załączenie. Podobny objaw spowoduje też przerwany przewód, nadpalone złącze lub uszkodzony odbiornik.
Przykładowo zmywarka wykonująca cały program w zimnej wodzie nie musi mieć uszkodzonego programatora. Najpierw bada się obwód grzania: ciągłość grzałki, stan jej przyłączy, izolację względem obudowy, czujnik temperatury i warunki pozwalające na grzanie. Dopiero gdy te elementy są sprawne, zasadne jest sprawdzenie przekaźnika oraz sterowania na module.
Jeżeli na płytce wypaliło się wyprowadzenie przekaźnika lub ścieżka, sama naprawa laminatu może być niewystarczająca. Trzeba ocenić stan złącza, odbiornika i przewodów, ponieważ przegrzane połączenie albo przeciążenie może ponownie uszkodzić naprawiony sterownik.
Dostęp i wymiana panelu lub programatora
W zmywarkach z panelem na górnej krawędzi drzwi elektronika obsługi zwykle znajduje się pod wewnętrzną osłoną drzwi. W modelach z widocznym panelem dostęp może wymagać zdjęcia maskownicy frontowej. Główny moduł nie zawsze znajduje się w drzwiach — w niektórych nowszych konstrukcjach jest umieszczony w dolnej części urządzenia.
Typowa kolejność prac obejmuje:
- odłączenie zasilania, zamknięcie wody i przygotowanie stabilnego miejsca pracy;
- zabezpieczenie frontu meblowego oraz odkręcenie tylko mocowań wskazanych dla danej konstrukcji;
- podtrzymanie zdejmowanego panelu, aby nie obciążyć przewodów;
- wykonanie wyraźnych zdjęć wszystkich złączy przed ich rozpięciem;
- zwalnianie zatrzasków bez wyginania laminatu i bez ciągnięcia za przewody;
- przełożenie uszczelek, prowadnic przycisków i osłon, jeżeli należą do wymienianego zespołu;
- sprawdzenie, czy wiązka nie została przyciśnięta podczas składania drzwi.
Nie należy odkręcać przypadkowo wszystkich śrub po wewnętrznej stronie drzwi. Część z nich może mocować zawiasy, elementy konstrukcyjne albo front meblowy. Instrukcja dla jednego wykonania zmywarki nie musi pasować do innej wersji.
Po montażu sprawdź działanie każdego klawisza, czytelność wyświetlacza, możliwość wyboru programów i przebieg krótkiego cyklu. Jeśli zmywarka była wysuwana lub przechylana, skontroluj także szczelność połączeń wodnych.
Osobne elementy mechaniczne panelu, takie jak klawisze i pokrętła, znajdziesz w kategorii przyciski do zmywarek AEG. Gdy diagnoza dotyczy głównej elektroniki mocy, sprawdź moduły sterujące do zmywarek AEG.

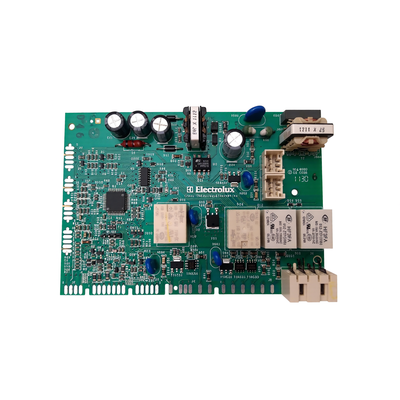

Moduł skonfigurowany czy nieskonfigurowany?
Identycznie wyglądające płytki mogą mieć inne oprogramowanie, konfigurację sprzętową lub przypisanie do odmiennego wariantu zmywarki. Moduł opisany jako skonfigurowany jest przygotowany do określonej grupy urządzeń, ale jego zgodność nadal trzeba potwierdzić katalogowo. Element nieskonfigurowany może wymagać zaprogramowania narzędziem serwisowym przed uruchomieniem.
Nie każdy moduł wymaga programowania i nie każdy używany moduł można bezpośrednio przełożyć. Niewłaściwa konfiguracja może powodować brak reakcji, błędne działanie programów, nierozpoznawanie wyposażenia lub zapisanie kodu błędu.
Jak dobrać część do zmywarki AEG?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej, a nie sama nazwa modelu. Tabliczka w zmywarce AEG znajduje się zwykle na krawędzi lub w rogu drzwi i jest widoczna po ich otwarciu. Przepisz oznaczenie wraz ze wszystkimi cyframi wariantu.
Przy panelach i programatorach porównuje się również:
- numer katalogowy starego zespołu i numery części, które go zastępują;
- wersję oraz kolor maskownicy;
- rozmieszczenie przycisków, wyświetlacza i kontrolek;
- rodzaj oraz położenie złączy;
- wykonanie zmywarki: wolnostojące, częściowo lub całkowicie zintegrowane;
- informację, czy elektronika jest skonfigurowana, czy wymaga programowania.
Numer wydrukowany bezpośrednio na laminacie może oznaczać typ samej płytki, a nie kompletny numer części serwisowej. Dlatego nie należy potwierdzać zgodności wyłącznie na podstawie wyglądu, oznaczenia EDW lub pasującego złącza. Najbezpieczniejszym następnym krokiem jest odczytanie pełnego PNC i porównanie go z listą urządzeń przypisaną do konkretnej części.
FAQ – panele, programatory i wyświetlacze AEG
Czy martwy panel oznacza uszkodzony programator?
Nie. Najpierw trzeba wykluczyć brak zasilania w gniazdku, przewód, włącznik, blokadę klawiszy, zamek drzwi i przerwę w wiązce. Dopiero obecność prawidłowego zasilania oraz sprawne połączenia kierują diagnostykę do modułu i interfejsu.
Czy moduł można sprawdzić omomierzem?
Omomierz pozwala wykryć przerwę w przewodzie, styku lub niektórych elementach, ale nie potwierdzi pełnej sprawności sterownika. Moduł trzeba oceniać w odniesieniu do jego zasilania, komunikacji, wejść z czujników i wyjść sterujących.
Dlaczego zmywarka nie grzeje, mimo że panel działa prawidłowo?
Przyczyną może być grzałka, jej złącze, czujnik temperatury, warunki poziomu wody, przewody albo przekaźnik na module. Sprawny wyświetlacz nie potwierdza sprawności toru grzania, ale sam brak ciepłej wody również nie jest dowodem awarii programatora.
Czy każdy nowy programator AEG trzeba zaprogramować?
Nie. Zależy to od numeru części i sposobu jej przygotowania. Moduł skonfigurowany może być gotowy dla wskazanych numerów PNC, natomiast nieskonfigurowany wymaga procedury serwisowej. Informację trzeba sprawdzić przed zakupem.
Czy można dobrać panel po samym modelu zmywarki?
Nie należy na tym poprzestawać. Jeden model może występować w kilku wariantach technicznych. Do potwierdzenia zgodności potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej.
Czy brak jednego segmentu wyświetlacza wymaga wymiany głównego modułu?
Niekoniecznie. Jeżeli zmywarka wykonuje programy, a problem dotyczy tylko fragmentu obrazu, należy najpierw ocenić wyświetlacz, płytkę interfejsu i ich połączenia. Główny moduł jest jednym z możliwych, ale nie jedynym źródłem usterki.
