10031 - TH38 kuchenka
Części do kuchenki Amica TH38 10031 obejmują między innymi płytki grzejne, łącznik sterujący, lampkę, przewód zasilający i elementy obudowy. Gdy pole nie grzeje, działa tylko na części ustawień albo nagrzewa się zbyt wolno, przed zakupem warto sprawdzić płytkę, styki i połączenia. Część dobieraj po modelu, kodzie wyrobu i numerze fabrycznym.
Jakie części występują w kuchence Amica TH38 10031?
TH38 jest prostą kuchenką elektryczną z klasycznymi, żeliwnymi płytkami grzejnymi. W urządzeniu występują między innymi pola o średnicy 145 i 180 mm, przełączniki sterujące stopniami grzania, lampka sygnalizacyjna, przewód zasilający, złącza oraz elementy mocujące i osłaniające płytki.

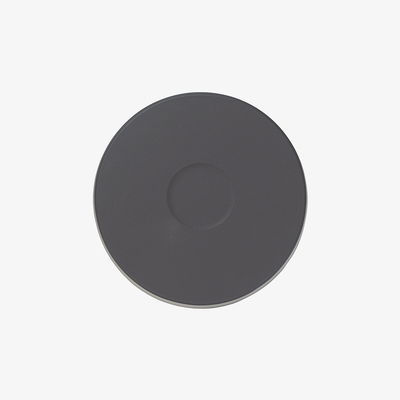

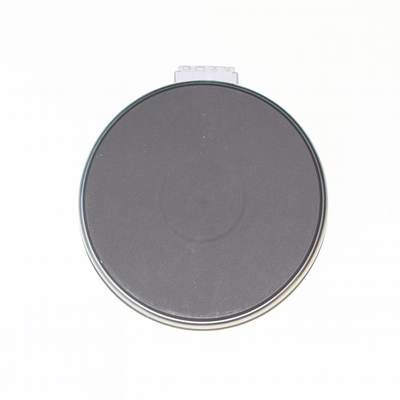

Dwa pola różnią się nie tylko średnicą. W tej wersji kuchenki mniejsze pole ma parametry 145 mm, 1000 W i 230 V, natomiast większe 180 mm, 1500 W i 230 V. Nie należy zamieniać ich miejscami ani dobierać wyłącznie na podstawie podobnego wyglądu.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Jedna płytka w ogóle nie grzeje | Przerwa w płytce, wypalony styk łącznika, poluzowany konektor lub uszkodzony przewód | Oględziny połączeń, rezystancję odłączonej płytki i przejścia łącznika | Przerwa w płytce wskazuje na konieczność jej wymiany; prawidłowa rezystancja kieruje diagnostykę w stronę sterowania i przewodów |
| Płytka działa tylko na wybranych pozycjach pokrętła | Zużyte lub nadpalone styki łącznika krzywkowego | Porównać przejścia styków na kolejnych pozycjach ze schematem właściwego łącznika | Sprawna płytka, która nie jest załączana na części ustawień, nie powinna być wymieniana przed sprawdzeniem przełącznika |
| Pole grzeje, ale znacznie wolniej niż wcześniej | Uszkodzenie jednego obwodu płytki, słaby styk, spadek napięcia albo niedopasowane naczynie | Stan zacisków, rezystancję płytki oraz płaskość i średnicę dna garnka | Dobry wynik pomiaru na zimno nie wyklucza styku, który nagrzewa się i traci przewodność pod obciążeniem |
| Żadne pole nie działa | Brak zasilania, uszkodzony przewód, złącze wejściowe lub wspólny tor łącznika | Gniazdo i zabezpieczenie obwodu, przewód, odciążkę oraz zaciski wejściowe | Jednoczesna awaria obu pól zwykle wymaga rozpoczęcia od elementów wspólnych, a nie zakupu dwóch płytek |
| Pole grzeje, ale lampka nie świeci | Uszkodzona lampka lub jej połączenie | Lampkę, konektory i ciągłość jej obwodu | Działające grzanie potwierdza, że brak sygnalizacji nie musi oznaczać uszkodzenia płytki |
| Czuć spaleniznę, widać stopiony konektor lub przebarwioną izolację | Luźne połączenie powodujące nagrzewanie, wypalony łącznik albo uszkodzony przewód | Zaciski i elementy wokół miejsca przegrzania | Kuchenki nie należy dalej używać; wymiana samego konektora bez usunięcia przyczyny może doprowadzić do ponownego przegrzania |
Jak sprawdzić płytkę grzejną miernikiem?
Przed pomiarem odłącz kuchenkę od sieci, upewnij się, że wtyczka pozostaje poza gniazdem, i poczekaj na całkowite ostygnięcie pól. Zdejmij dolną osłonę, oznacz przewody lub zrób wyraźne zdjęcia, a następnie odłącz przynajmniej jeden przewód od badanej płytki. Pomiar przez podłączoną instalację może pokazać przejście przez inne elementy i prowadzić do błędnego wniosku.
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków obwodu grzejnego. Z zależności między mocą, napięciem i rezystancją wynikają wartości orientacyjne:
- płytka 145 mm, 1000 W, 230 V: około 53 Ω;
- płytka 180 mm, 1500 W, 230 V: około 35 Ω.
Niewielka różnica jest dopuszczalna ze względu na temperaturę elementu, tolerancję wykonania i dokładność miernika. Wskazanie OL, nieskończoności lub braku przejścia oznacza przerwę w obwodzie. Wynik bliski zeru byłby nieprawidłowy, ale przed oceną należy odjąć rezystancję przewodów pomiarowych.
Następnie można sprawdzić, czy pomiędzy każdym zaciskiem a metalowym korpusem płytki nie ma przejścia. Multimetr wykryje twarde zwarcie, lecz nie potwierdzi pełnej sprawności izolacji pod napięciem roboczym. Do miarodajnego badania izolacji potrzebny jest odpowiedni miernik i wiedza serwisowa.
Jak odróżnić uszkodzenie płytki od łącznika?
Jeżeli płytka ma przerwę, nie będzie grzała niezależnie od ustawienia pokrętła. Gdy jej rezystancja jest zbliżona do wartości wynikającej z mocy, należy sprawdzić przewody i łącznik krzywkowy.
Łącznik bada się po odłączeniu zasilania i zdjęciu przewodów z odpowiednich styków. Miernik ustawiony na test ciągłości powinien pokazać zwarcie tylko pomiędzy parami styków przewidzianymi dla wybranej pozycji. Nie istnieje uniwersalne przypisanie zacisków dla wszystkich przełączników, dlatego potrzebny jest schemat konkretnego wykonania lub porównanie z identycznym, sprawnym elementem.
W TH38 występuje między innymi łącznik oznaczony numerem Amica 8034536 i symbolem EGO 46.27266.500. Sam zgodny kształt osi lub liczba konektorów nie wystarczają — inny układ krzywek może załączać obwody w nieprawidłowej kolejności.
Pomiar napięcia na pracującej kuchence może pomóc wykryć spadek na stykach lub brak zasilania pola, ale dotyczy odsłoniętych obwodów 230 V. Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do podzespołów i wymiana
Do zacisków płytek, przewodu i części połączeń zwykle uzyskuje się dostęp od spodu po zdjęciu dolnej osłony. Kuchenkę należy wcześniej odłączyć, ostudzić, zdjąć naczynia i ustawić na stabilnym podłożu chroniącym płytki oraz obudowę przed uszkodzeniem.
Przy wymianie płytki:
- Udokumentuj położenie przewodów i elementów dystansowych.
- Odłącz konektory, chwytając za ich metalowe nasadki, a nie ciągnąc za przewody.
- Zwolnij mocowanie płytki oraz współpracujący ekran lub odbłyśnik.
- Porównaj średnicę, moc, napięcie, kształt obrzeża, zaciski i sposób zamocowania nowej części.
- Zamontuj przewody tak, aby nie dotykały rozgrzewających się powierzchni i nie zostały przyciśnięte obudową.
Dostęp do łącznika i lampki może dodatkowo wymagać zdjęcia pokręteł oraz panelu sterowania. Przewody najlepiej przekładać pojedynczo ze starego elementu na nowy. Nie należy kierować się kolorem izolacji jako jedynym oznaczeniem — po wcześniejszych naprawach przewody mogły zostać wymienione.
Po montażu sprawdź osadzenie przewodu w odciążce, dokręcenie zacisków, położenie osłon i swobodną pracę pokręteł. Pierwszą próbę przeprowadź pod nadzorem, z naczyniem o płaskim dnie ustawionym na polu. Iskrzenie, zapach przegrzanej izolacji lub nagrzewanie przewodu oznaczają konieczność natychmiastowego odłączenia urządzenia.
Jak nie uszkodzić nowych płytek?
Żeliwnej płytki nie należy długo uruchamiać bez naczynia. Garnek powinien mieć suche, płaskie dno o średnicy zbliżonej do pola. Wygięte albo znacznie mniejsze dno pogarsza odbiór ciepła, wydłuża gotowanie i może doprowadzić do przegrzewania płytki oraz elementów obudowy.
Rozlane płyny usuwaj po ostygnięciu urządzenia. Szczególnie szkodliwe są wilgoć i sól pozostawione przy obrzeżu, ponieważ przyspieszają korozję. Nie zalewaj wnętrza podczas czyszczenia i nie włączaj pola w celu szybkiego wysuszenia pustej płyty.
Jak dobrać części do Amica TH38?
Oznaczenie TH38 pomaga zawęzić wyszukiwanie, ale przy starszych urządzeniach mogły występować różne wykonania. Z tabliczki znamionowej odczytaj:
- pełny model;
- kod wyrobu — dla tej kategorii jest to oznaczenie związane z wariantem 10031;
- 14-cyfrowy numer fabryczny.
Dodatkowo porównaj numer starej części oraz jej parametry. Dla płytki znaczenie mają średnica, moc, napięcie, obrzeże, zaciski i mocowanie. Dla łącznika kluczowy jest pełny symbol, układ styków, liczba pozycji oraz kształt osi. Przy częściach obudowy trzeba sprawdzić wymiary, otwory mocujące, stronę montażu i kolor wykonania.
Nie należy mylić TH38 z odmianą TH38N. Jeśli na tabliczce widnieje wariant TH38N lub kod 10029, przejdź do kategorii 10029 – TH38N kuchenka. Przed zamówieniem przygotuj zdjęcie całej tabliczki i demontowanego elementu z widocznymi oznaczeniami.
FAQ – części i naprawa kuchenki Amica TH38
Czy prawidłowa rezystancja oznacza, że płytka jest całkowicie sprawna?
Nie. Potwierdza ciągłość obwodu i zgodność rezystancji z mocą, ale nie wyklucza przebicia izolacji, uszkodzenia ujawniającego się po rozgrzaniu ani złego połączenia na zaciskach.
Dlaczego płytka grzeje tylko na niektórych pozycjach pokrętła?
Jeżeli sama płytka ma ciągłość i nagrzewa się na części ustawień, podejrzenie pada na wypalone lub mechanicznie zużyte styki łącznika krzywkowego. Trzeba jednak sprawdzić również konektory i przewody.
Czy można zamienić płytkę 1000 W na 1500 W?
Nie należy tego robić bez potwierdzenia dokumentacją urządzenia. Większa moc zmienia obciążenie łącznika, przewodów i złączy, a inna średnica może nie pasować do obudowy oraz ekranu.
Co oznacza brak grzania i zgaszona lampka?
Jeżeli nie działa tylko jedno pole, sprawdź jego łącznik, konektory i płytkę. Jeżeli nie działa żadne pole, diagnostykę zacznij od gniazda, przewodu, złącza wejściowego i wspólnego toru zasilania.
Gdzie znaleźć tabliczkę znamionową TH38?
W urządzeniach tego typu może znajdować się na spodzie lub tylnej części obudowy. Przed odwróceniem kuchenki odłącz ją od sieci i poczekaj, aż płytki całkowicie ostygną.
