20337 - ^K5G-3ZpM GZ50 kuch.gazowa
Części do kuchenki gazowej Amica K5G-3ZpM GZ50, kod wyrobu 20337, obejmują między innymi elementy palników, termoparę, zawory, dysze, ruszt i pokrętła. Przed zakupem ustal przyczynę usterki: gaśnięcie płomienia nie zawsze oznacza uszkodzoną termoparę, a słaby płomień nie przesądza o zatkanej dyszy. Zgodność części potwierdź również pełnym 14-cyfrowym numerem fabrycznym.
Części do kuchenki Amica K5G-3ZpM GZ50 – od objawu do właściwego podzespołu
K5G-3ZpM o kodzie wyrobu 20337 jest kuchnią gazową przystosowaną według oznaczenia kategorii do gazu GZ50, obecnie określanego jako G20. Podczas naprawy trzeba rozróżnić usterkę zapłonu, nieprawidłowe spalanie, problem z zabezpieczeniem przeciwwypływowym oraz zwykłe uszkodzenie mechaniczne. Podobne zachowanie urządzenia może mieć kilka przyczyn, dlatego nie warto rozpoczynać od wymiany zaworu lub kompletu palnika na próbę.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | zabrudzona lub źle ogrzewana termopara, słaby styk termopary, ograniczony skok zaworu przez pokrętło, uszkodzona termopara albo zawór | położenie końcówki termopary w płomieniu, czystość palnika, swobodny ruch pokrętła i trzpienia | poprawa po oczyszczeniu lub zdjęciu blokującego pokrętła wskazuje na problem mechaniczny, a nie od razu na zawór |
| Iskra jest, lecz palnik trudno zapalić | mokra korona, źle ułożona nakrywka, zabrudzone otwory płomieniowe, ograniczony wypływ gazu | osuszenie i prawidłowe osadzenie zdejmowanych elementów palnika | równomierne zapalenie po ponownym montażu zwykle wyklucza awarię generatora iskry |
| Brak iskry tylko przy jednym palniku | zabrudzona lub pęknięta elektroda, przebicie przewodu, nieprawidłowa odległość elektrody od palnika | obserwacja miejsca przeskoku iskry po oczyszczeniu i wysuszeniu palnika | iskra uciekająca do blatu lub przewodu wskazuje na uszkodzenie izolacji albo ustawienia elektrody |
| Brak iskry na wszystkich palnikach | brak zasilania, wyłącznik zapalacza, przewody lub generator iskry | zasilanie urządzenia oraz reakcja pozostałych pokręteł | wspólna usterka wszystkich punktów zapłonu przemawia przeciw wymianie pojedynczego iskrownika |
| Nierówny, żółty lub odrywający się płomień | źle złożony palnik, zabrudzone otwory, niewłaściwa dysza, nieprawidłowy rodzaj lub ciśnienie gazu | korpus, koronę i nakrywkę, oznaczenie dyszy oraz dane gazu z tabliczki | jeśli kilka palników zmieniło pracę jednocześnie, przyczyny należy szukać również w zasilaniu gazem, nie w kilku uszkodzonych palnikach naraz |
| Płomień gaśnie przy ustawieniu minimalnym | zabrudzenie, niewłaściwa dysza albo źle ustawiony przepływ oszczędny zaworu | zachowanie na pełnym i małym płomieniu | prawidłowa praca na pełnej mocy nie potwierdza prawidłowej regulacji płomienia minimalnego |
Palnik gaśnie po zwolnieniu pokrętła
Podczas zapalania wciśnięcie pokrętła otwiera przepływ gazu mechanicznie. Po nagrzaniu termopara wytwarza niewielkie napięcie podtrzymujące elektromagnes zabezpieczenia w zaworze. Gdy płomień zgaśnie, termopara stygnie, a zawór powinien odciąć gaz.
Gaśnięcie po puszczeniu pokrętła nie jest więc jednoznacznym dowodem uszkodzenia termopary. Kolejność kontroli powinna być następująca:
- Zdejmij po wystudzeniu nakrywkę i koronę palnika, oczyść otwory płomieniowe oraz dokładnie wysusz elementy.
- Ułóż elementy centralnie, bez przechylenia. Zdeformowana lub pomylona nakrywka może kierować płomień poza końcówkę termopary.
- Sprawdź, czy płomień wyraźnie ogrzewa końcówkę termopary. Sama obecność płomienia obok czujnika nie wystarcza.
- Oceń, czy pokrętło nie opiera się o panel, zanim trzpień zaworu zostanie dostatecznie wciśnięty. Jeżeli zawór działa prawidłowo bez założonego pokrętła, przyczyną może być pokrętło, sprężyna lub element ograniczający jego skok.
- Dopiero później sprawdza się połączenie termopary z zaworem, samą termoparę i elektromagnes zaworu.
Jak sprawdzić termoparę
Oględziny mogą ujawnić pęknięcie, nadpalenie końcówki, poluzowane mocowanie albo niewłaściwe położenie. Nie potwierdzają jednak, czy termopara wytwarza wystarczające napięcie pod obciążeniem.
Dokładniejsza kontrola polega na odłączeniu termopary od zaworu, ustawieniu miernika na zakres napięcia stałego w miliwoltach i ogrzewaniu jej końcówki w kontrolowanych warunkach. W pokrewnych mechanicznych układach tego typu uzyskuje się napięcie rzędu kilku miliwoltów, ale nie należy przyjmować jednej wartości granicznej jako fabrycznej specyfikacji K5G-3ZpM. Najbardziej miarodajne jest porównanie ze sprawną termoparą tego samego wykonania, przy podobnym ogrzewaniu.
Wynik bliski zeru, zanikający lub wyraźnie niższy od wyniku elementu porównawczego przemawia za usterką termopary albo jej połączenia. Prawidłowe napięcie bez obciążenia nie potwierdza jeszcze sprawności zaworu, elektromagnesu ani styków całego obwodu. Jeżeli zgodne konstrukcyjnie termopary można bezpiecznie zamienić miejscami, przejście usterki razem z termoparą jest mocną wskazówką diagnostyczną. Jeżeli problem pozostaje przy tym samym zaworze, trzeba skontrolować zawór i mechanikę pokrętła.
Pomiar przy działającym płomieniu, demontaż zaworu i każda ingerencja w tor gazowy są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Wymagają odpowiednich uprawnień, narzędzi i późniejszej kontroli szczelności.
Iskra nie pojawia się lub przeskakuje w złym miejscu

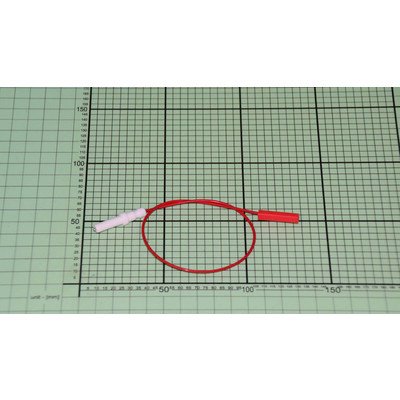

Przy braku zapłonu najpierw ustal, czy problem dotyczy jednego, czy wszystkich palników. Pojedynczy punkt bez iskry kieruje uwagę na elektrodę, jej przewód, zabrudzenie i ustawienie względem korony. Jeżeli słychać pracę generatora, ale iskra pojawia się pod blatem albo na metalowej obudowie, możliwe jest przebicie izolacji.
Gdy iskry nie ma przy żadnym palniku, należy sprawdzić zasilanie kuchenki, przełącznik uruchamiany pokrętłem, wspólne przewody oraz generator. Mokry palnik po wykipieniu może powodować chwilowe przebicia; przed zakupem części trzeba pozostawić elementy do pełnego wyschnięcia.
Iskrownik odpowiada za zapalenie mieszanki, ale nie podtrzymuje płomienia po zwolnieniu pokrętła. Jeżeli palnik prawidłowo zapala się od zewnętrznego zapalacza, lecz później gaśnie, diagnostykę należy skierować na termoparę, zawór i położenie płomienia. Nie należy prowadzić takich prób, gdy wyczuwalny jest gaz.
Nierówny płomień, kopcenie i problemy na małej mocy

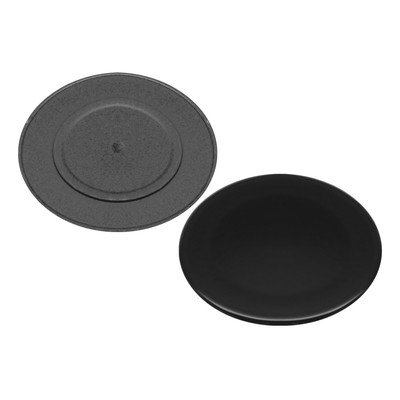

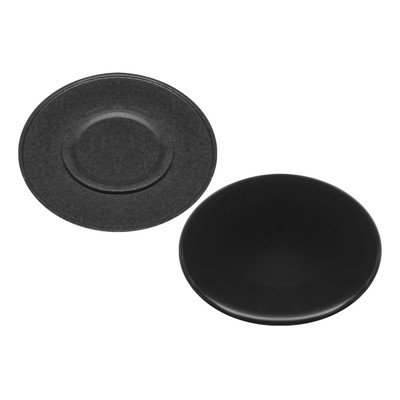

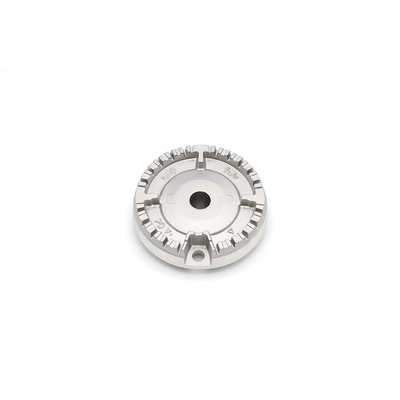

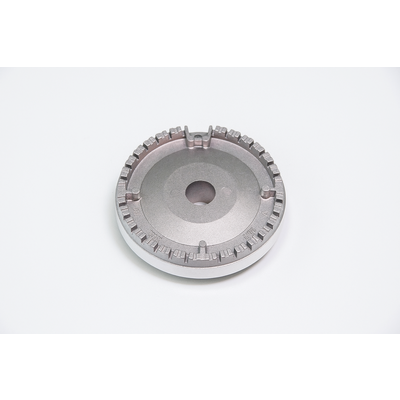

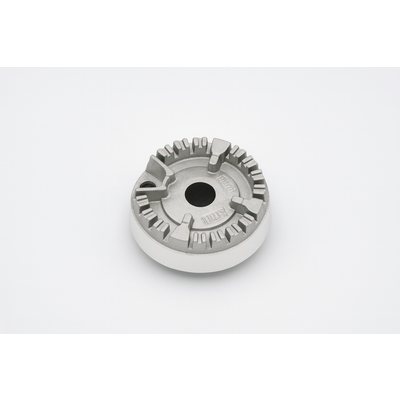

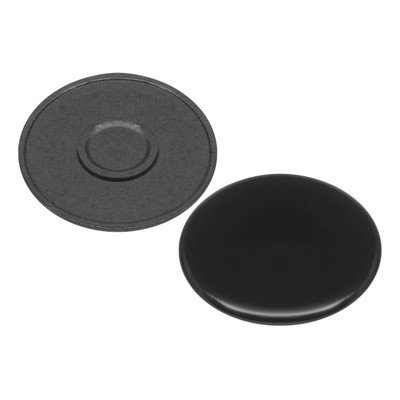

Korona i nakrywka muszą być czyste, suche oraz właściwe dla rozmiaru korpusu palnika. Zamiana nakrywek między palnikami, osadzenie elementu pod kątem albo jego odkształcenie może powodować zapalanie tylko części obwodu, cofanie płomienia pod nakrywkę lub nierównomierne ogrzewanie termopary.

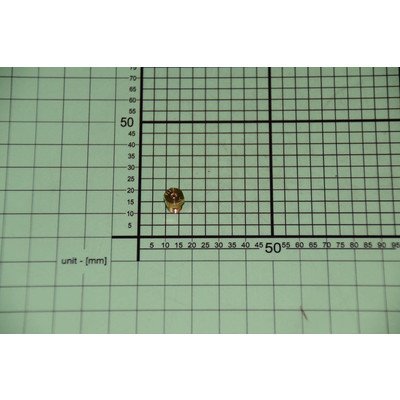

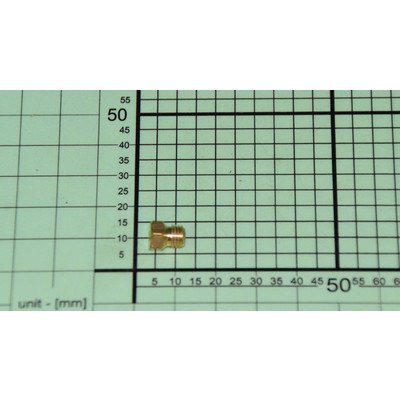

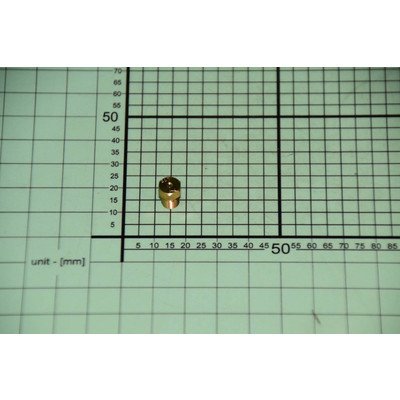

Otwory palnika można oczyścić bez ich rozwiercania. Dyszy nie wolno powiększać igłą, wiertłem ani stalowym drutem, ponieważ zmiana średnicy wpływa na ilość gazu i jakość spalania. Jeżeli dysza jest zablokowana lub wymaga wymiany, jej oznaczenie trzeba porównać z dokumentacją dla kodu wyrobu, rodzaju palnika i gazu.
Oznaczenie GZ50 nie oznacza, że można zastosować dowolny komplet dysz opisany jako przeznaczony do gazu ziemnego. Średnica zależy również od mocy oraz konstrukcji palnika. W tej rodzinie części występują różne wielkości palników i elementy systemu SABAF, dlatego korpus, korona, nakrywka oraz dysza muszą tworzyć zgodny zestaw.
Przezbrojenie urządzenia na inny rodzaj gazu obejmuje dobór dysz i regulację przepływu minimalnego zaworów. Nie jest zwykłą wymianą części eksploatacyjnej. Powinien je wykonać uprawniony instalator, który potwierdzi rodzaj gazu, przeprowadzi regulację, sprawdzi płomień i szczelność instalacji.
Dostęp do części i wymiana

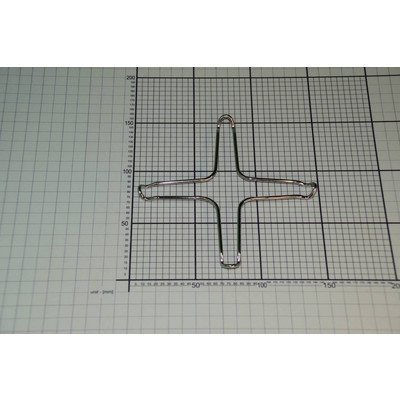

Do elementów znajdujących się na powierzchni płyty można dostać się po wystudzeniu urządzenia przez zdjęcie rusztu, nakrywek i koron palników. Przed demontażem warto sfotografować ich rozmieszczenie, ponieważ elementy dużego, średniego i małego palnika nie są zamienne tylko dlatego, że dają się położyć na korpusie.

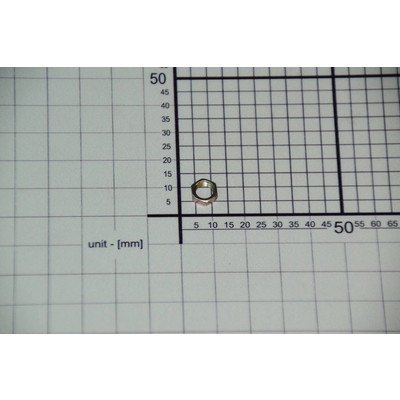

Termopara jest zamocowana przy palniku, a jej przewód prowadzi pod płytą do odpowiedniego zaworu. Typowy dostęp wymaga:
- zamknięcia głównego zaworu gazu i odłączenia zasilania elektrycznego;
- zdjęcia rusztu oraz luźnych elementów palników;

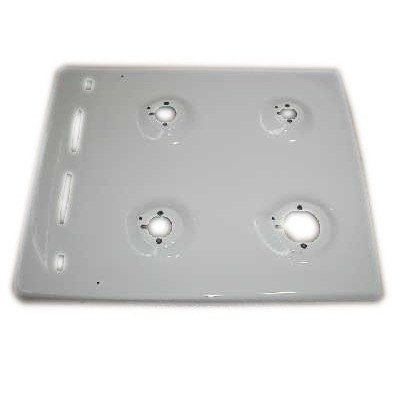

- odkręcenia mocowań korpusów i uniesienia płyty podpalnikowej w sposób właściwy dla tej konstrukcji;
- oznaczenia położenia przewodów oraz przypisania termopary do zaworu;
- zamontowania czujnika w takim położeniu, aby jego końcówka była prawidłowo ogrzewana płomieniem.
Nie należy ciągnąć płyty na siłę. Zapieczone mocowania korpusów palników łatwo uszkodzić, a nadmierne odchylenie blatu może naprężyć rurki gazowe i przewody zapalacza. Termopary różnią się długością, końcówką przy zaworze i sposobem mocowania, dlatego podobny wygląd końcówki pomiarowej nie wystarcza do doboru.
Demontaż zaworu gazowego, dyszy, przewodów gazowych lub korpusu połączonego z instalacją wymaga kontroli szczelności po montażu. Zabezpieczenia przeciwwypływowego nie wolno mostkować, usuwać ani blokować w pozycji otwartej. Szczelności nie sprawdza się płomieniem.
Kiedy przerwać użytkowanie kuchenki
Jeżeli czuć gaz, płomień pojawia się pod palnikiem, zawór nie odcina gazu po zgaśnięciu płomienia albo element sterujący zacina się, urządzenia nie należy dalej używać. Zamknij dopływ gazu, przewietrz pomieszczenie i nie używaj w nim włączników, gniazd ani urządzeń mogących wytworzyć iskrę. Przyczynę musi usunąć osoba uprawniona.
Po naprawie toru gazowego należy sprawdzić szczelność połączeń, zapłon każdego palnika, pracę na pełnym i minimalnym płomieniu oraz działanie zabezpieczenia po kontrolowanym zgaszeniu płomienia. Te czynności odbiorcze powinien wykonać instalator.
Jak dobrać części do Amica K5G-3ZpM
Podstawą jest komplet danych z tabliczki znamionowej:
- model K5G-3ZpM;
- kod wyrobu 20337;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka kuchni wolnostojącej znajduje się zwykle na tylnej powierzchni obudowy. Przed odsunięciem urządzenia zamknij gaz i upewnij się, że nie naprężysz przewodu przyłączeniowego.

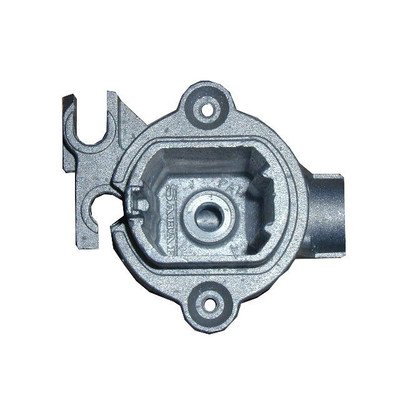

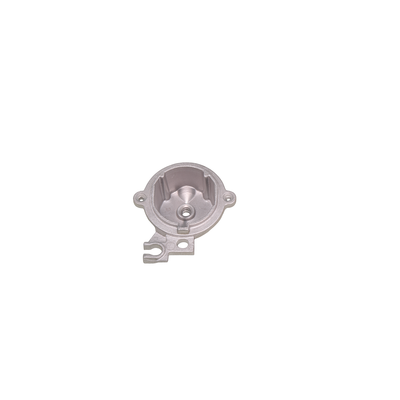

Przy wyborze palnika trzeba ustalić jego rozmiar i system wykonania oraz dobrać osobno właściwy korpus, koronę i nakrywkę. Przy termoparze porównuje się długość, mocowanie przy palniku i zakończenie przy zaworze. Dla zaworu znaczenie mają przeznaczenie dla konkretnego palnika, obecność zabezpieczenia, przyłącza i wykonanie trzpienia. Ruszt należy porównać pod względem wymiarów, punktów podparcia i położenia palników.
Nie dobieraj dyszy wyłącznie po średnicy zmierzonej z zewnątrz ani zaworu po kształcie pokrętła. Najbezpieczniejszy następny krok to odczytanie modelu, kodu wyrobu i pełnego numeru fabrycznego, a następnie porównanie numeru części oraz jej potwierdzonego zastosowania katalogowego.
FAQ – części i naprawa Amica K5G-3ZpM
Czy gaśnięcie palnika oznacza uszkodzoną termoparę?
Nie zawsze. Przyczyną może być również zabrudzenie palnika, niewłaściwe ogrzewanie końcówki termopary, słaby styk, pokrętło ograniczające skok trzpienia albo elektromagnes zaworu. Termoparę wymieniaj po wykonaniu tych prostszych kontroli.
Dlaczego palnik działa na pełnym płomieniu, ale gaśnie na małym?
Taki objaw może wynikać z zabrudzenia palnika, nieodpowiedniej dyszy lub niewłaściwej regulacji przepływu minimalnego. Regulację zaworu powinien przeprowadzić uprawniony instalator, zwłaszcza jeżeli urządzenie było przezbrajane na inny gaz.
Czy można przeczyścić dyszę igłą?
Nie należy używać narzędzia, które może powiększyć otwór. Zmiana średnicy dyszy wpływa na ilość gazu i spalanie. Zablokowaną dyszę trzeba oczyścić bez zmiany jej kalibracji albo wymienić na wariant potwierdzony dla palnika i rodzaju gazu.
Jak odróżnić uszkodzenie iskrownika od termopary?
Iskrownik odpowiada za powstanie iskry i zapalenie gazu. Termopara współpracuje z zaworem po zapaleniu płomienia. Brak iskry wskazuje na układ zapłonowy, natomiast natychmiastowe gaśnięcie po puszczeniu pokrętła kieruje diagnostykę do zabezpieczenia przeciwwypływowego.
Czy wszystkie termopary do kuchenek Amica są zamienne?
Nie. Mogą różnić się długością, sposobem osadzenia przy palniku oraz końcówką łączącą z zaworem. Część należy potwierdzić dla modelu K5G-3ZpM, kodu 20337 i pełnego numeru fabrycznego.
Czy po wymianie zaworu lub dyszy trzeba sprawdzić szczelność?
Tak. Każda ingerencja w tor gazowy wymaga profesjonalnej kontroli szczelności i działania zabezpieczeń. Nie wolno wykonywać próby płomieniem ani uruchamiać urządzenia przy podejrzeniu wycieku.
