1179031 - WCF1K15S7.1 (WCF1K15S7.1) Amica
Części do chłodziarki do wina Amica WCF1K15S7.1 obejmują elementy chłodzenia, sterowania, wentylacji, oświetlenia, drzwi i wyposażenia. Przy problemach z temperaturą, hałasem lub panelem najpierw sprawdź ustawienia, szczelność drzwi, drożność wentylacji i oznaczenie z tabliczki znamionowej, a dopiero potem dobieraj podzespół.
Jak rozpoznać problem w Amica WCF1K15S7.1
Chłodziarka do wina może sygnalizować usterkę na kilka sposobów: temperatura pozostaje zbyt wysoka, sprężarka pracuje długo bez osiągnięcia nastawy, wentylator hałasuje, wyświetlacz nie reaguje, oświetlenie nie działa albo drzwi nie domykają się prawidłowo. Żaden z tych objawów samodzielnie nie wskazuje jeszcze konkretnej części.
W modelach z rodziny WCF1K układ chłodzenia współpracuje z czujnikiem temperatury, modułem sterującym, sprężarką, wentylatorem i elementami odprowadzania ciepła. Dlatego diagnozę warto prowadzić od prostych przyczyn do podzespołów wymagających pomiarów lub ingerencji w układ chłodniczy.
Chłodziarka nie osiąga ustawionej temperatury
Najpierw sprawdź:
- czy temperatura została prawidłowo ustawiona na panelu i czy urządzenie nie pracuje w nietypowym trybie;

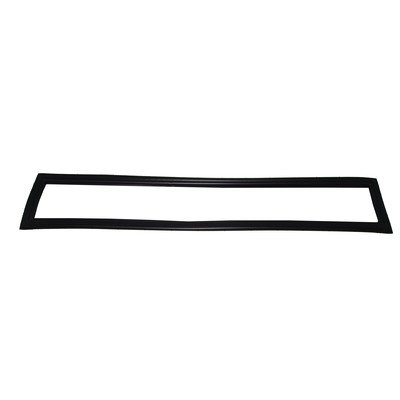

- czy drzwi są zamknięte, a uszczelka przylega na całym obwodzie;

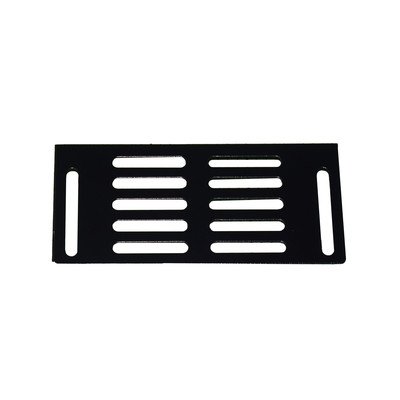

- czy kratki wentylacyjne z tyłu i po bokach nie są zasłonięte;
- czy urządzenie stoi w zakresie temperatury otoczenia przewidzianym dla jego klasy klimatycznej;
- czy w środku nie ma zbyt wielu butelek utrudniających przepływ powietrza;
- czy na elementach wymiany ciepła nie nagromadził się kurz.
Jeśli po tych kontrolach temperatura nadal jest zbyt wysoka, zwróć uwagę na charakter pracy urządzenia. Brak typowego odgłosu sprężarki może wskazywać na problem z zasilaniem, modułem sterującym, czujnikiem albo samą sprężarką. Ciągła praca sprężarki bez poprawy temperatury może natomiast towarzyszyć problemom z wentylacją, nieszczelnością drzwi, ograniczonym przepływem powietrza, niesprawnością układu chłodniczego lub błędnym odczytem czujnika.
Nie wymieniaj od razu sprężarki. Najpierw sprawdź warunki pracy, uszczelkę, drożność wentylacji i działanie wentylatora. Jeżeli parownik lub przewody układu chłodniczego nie osiągają właściwej temperatury, potrzebna jest diagnostyka chłodnicza obejmująca ocenę ciśnień, szczelności i pracy sprężarki. Takich czynności nie zastępuje samo odczytanie temperatury w komorze.
Czujnik temperatury i kody E1/E2
Instrukcja dla tej rodziny urządzeń wiąże wyświetlenie kodu E1 lub E2 z uszkodzeniem czujnika temperatury. Kod nie jest jednak automatycznym potwierdzeniem, że do wymiany nadaje się sam czujnik. Przyczyną może być również przerwa w przewodzie, zaśniedziałe złącze albo problem z wejściem pomiarowym modułu.
Przy wyłączonym i odłączonym od sieci urządzeniu można skontrolować dostępne złącza oraz przewody czujnika. Pomiar rezystancji ma sens tylko wtedy, gdy znana jest charakterystyka elementu zastosowanego w konkretnym wariancie. Rezystancja czujników zmienia się wraz z temperaturą, dlatego pojedynczy wynik bez temperatury pomiaru i tabeli producenta nie pozwala potwierdzić sprawności.
Praktyczna interpretacja wygląda następująco:
- przerwa w obwodzie może wskazywać na uszkodzony czujnik, przewód lub złącze;
- zwarcie może wskazywać na uszkodzenie czujnika albo wiązki;
- rezystancja zmieniająca się wraz z temperaturą nie wyklucza błędu montażu, złego styku ani nieprawidłowego odczytu przez moduł;
- kod powracający po skasowaniu lub ponownym uruchomieniu wymaga sprawdzenia całego toru pomiarowego, a nie tylko wymiany elementu na podstawie wyglądu.

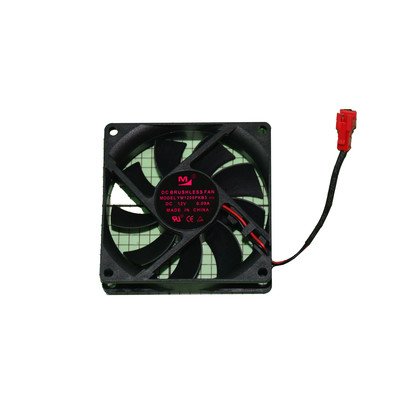

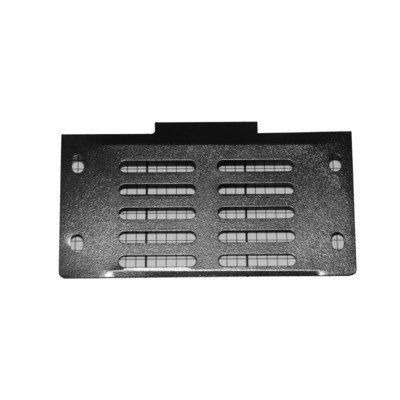

Wentylator, kratki i obieg powietrza
Wentylator pomaga rozprowadzać chłodne powietrze oraz utrzymywać bardziej wyrównaną temperaturę w komorze. Objawami jego problemu mogą być nierówna temperatura na różnych poziomach, nietypowe buczenie, ocieranie łopatek albo brak słyszalnej pracy w trybie, w którym wentylator powinien się uruchomić.

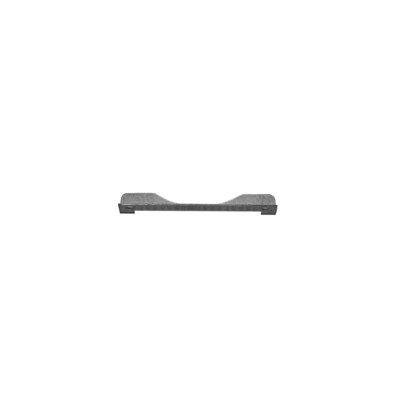

Po odłączeniu urządzenia od zasilania sprawdź, czy łopatki obracają się bez wyraźnego oporu i czy nie ocierają o osłonę. Obejrzyj także kratki, osłonę kanału powietrza i okolice silnika. Zablokowane śmigło, pęknięty wirnik lub ciało obce mogą dawać podobny objaw jak uszkodzony silnik.
Pomiar elektryczny silnika wykonuj wyłącznie po odłączeniu przewodów od układu sterującego. Kontrola ciągłości uzwojenia może wykazać przerwę, ale nie potwierdza pełnej sprawności silnika pod obciążeniem. Jeżeli silnik ma elektronikę sterującą lub nietypowe złącze, porównaj sposób badania z dokumentacją konkretnego modelu.
Nie uruchamiaj wentylatora przez przypadkowe podawanie napięcia na nieznane piny. Możesz uszkodzić moduł albo silnik, a w przypadku obwodu zasilanego z sieci stworzyć zagrożenie porażeniem.

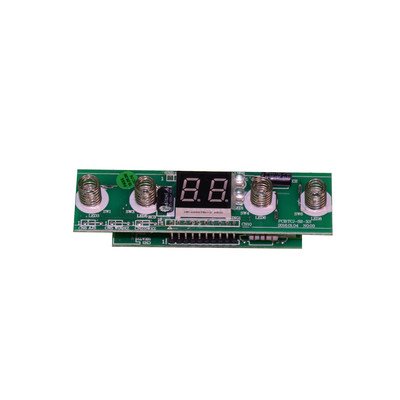

Moduł sterowania, zasilanie i oświetlenie
Jeśli chłodziarka nie reaguje na przyciski, wyświetlacz gaśnie, a jednocześnie nie uruchamiają się funkcje chłodzenia, oświetlenia lub wentylacji, przyczyną może być zasilanie, przewód, moduł zasilania, płytka sterowania albo połączenie między płytkami. Sam brak reakcji panelu nie rozstrzyga, który z tych elementów jest uszkodzony.

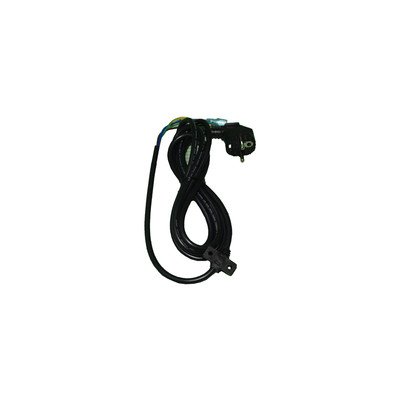

Bezpieczne kontrole użytkownika obejmują sprawdzenie gniazda, przewodu zasilającego, widocznych uszkodzeń oraz poprawnego zamknięcia drzwi. Po odłączeniu urządzenia można obejrzeć złącza pod kątem luzu, nadpalenia lub śladów wilgoci, ale nie należy mostkować zabezpieczeń ani wykonywać pomiarów pod napięciem bez odpowiednich kwalifikacji.

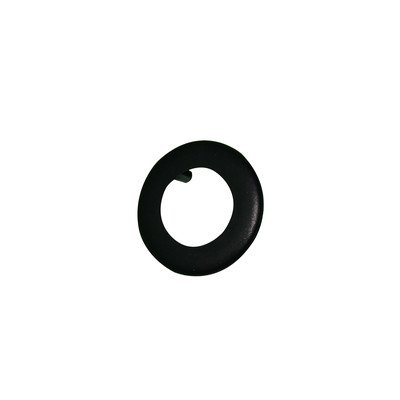

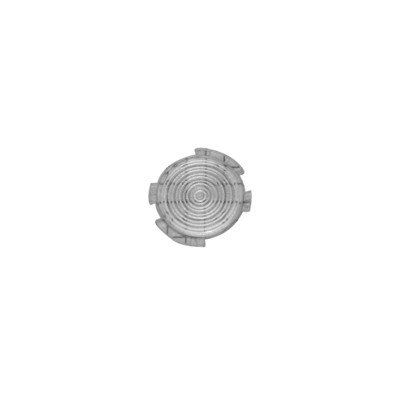

Brak światła nie musi oznaczać uszkodzenia całego modułu. W tej kategorii mogą występować osobno lampa LED, klosz i ramka klosza. Najpierw sprawdź, czy problem dotyczy wyłącznie oświetlenia, czy również wyświetlacza i chłodzenia. Jeśli działa chłodzenie, a nie świeci tylko lampa, podejrzenie modułu głównego jest słabsze niż przy całkowitym braku zasilania funkcji.
Drzwi, zawias i szczelność komory
Niedomykające się drzwi mogą powodować wzrost temperatury, dłuższą pracę sprężarki, skraplanie wilgoci i alarm temperatury. Sprawdź, czy butelki lub półki nie naciskają na drzwi, czy uszczelka nie jest zabrudzona oraz czy urządzenie stoi stabilnie i nie przechyla się.

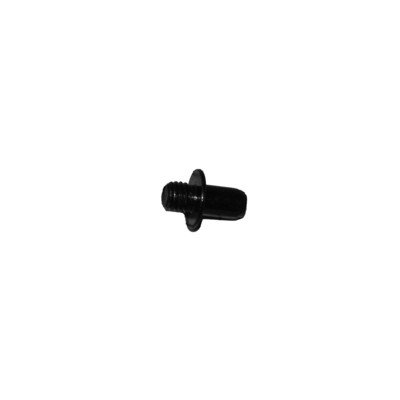

Jeżeli drzwi opadły, mają luz albo zmieniła się ich geometria, skontroluj zawiasy i trzpień zawiasu. Wymiana samego elementu zawiasu nie pomoże, jeśli problem wynika z uszkodzonego mocowania, odkształconych drzwi lub nieprawidłowego wypoziomowania urządzenia.

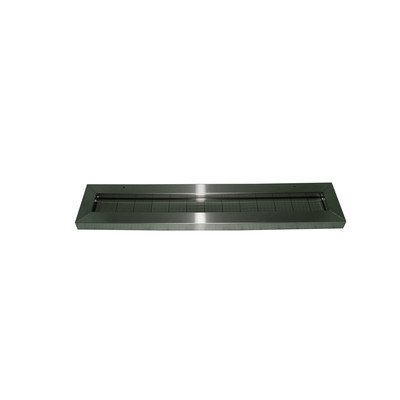

Przy wymianie szklanych drzwi zabezpiecz je przed przechyleniem i nie opieraj ciężaru na przewodach oświetlenia lub panelu. Po montażu sprawdź równą szczelinę, pracę zawiasu i przyleganie uszczelki na całym obwodzie.
Dostęp do części i wymiana

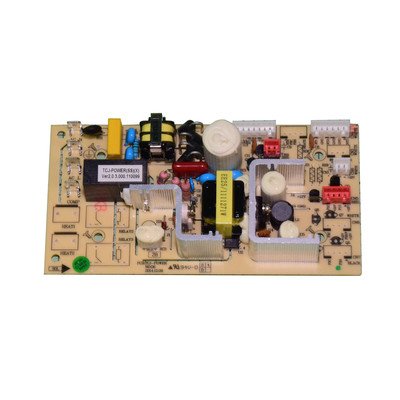

Dostęp zależy od wymienianego elementu. Półki i część wyposażenia wewnętrznego zwykle można wyjąć po ich odciążeniu. Do wentylatora, osłony kanału powietrza lub czujnika może być potrzebne zdjęcie wewnętrznej osłony. Moduł zasilania, sprężarka, filtr molekularny i część przewodów znajdują się zazwyczaj w dolnej lub tylnej części urządzenia.
Przed demontażem:
- Odłącz wtyczkę od gniazda i wyjmij butelki oraz ruchome wyposażenie.
- Zrób zdjęcia połączeń i oznacz wtyczki, jeśli występuje więcej niż jedno podobne złącze.
- Nie ciągnij za przewody i nie podważaj elementów w miejscu, w którym mogą znajdować się przewody lub rurki układu chłodniczego.
- Zachowaj kolejność podkładek, tulei, mocowań i elementów dystansowych.
- Po montażu sprawdź, czy przewody nie są przyciśnięte, wentylator obraca się swobodnie, a drzwi są prawidłowo ustawione.

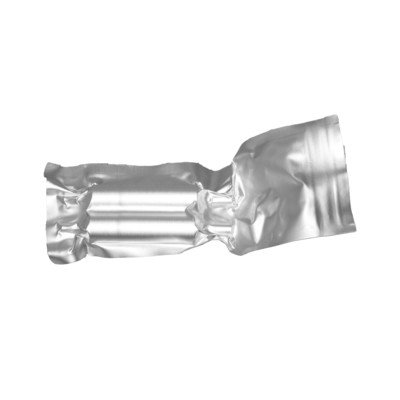

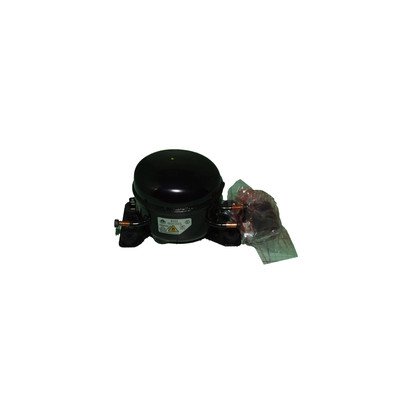

Wymiana sprężarki, filtra molekularnego, elementów obiegu czynnika lub naprawa nieszczelności wymaga opróżnienia, próby szczelności, wytworzenia próżni i napełnienia układu odpowiednim czynnikiem przez wykwalifikowanego technika. Nie wykonuj takich prac samodzielnie na podstawie samego objawu i nie dopuszczaj do wypuszczania czynnika do otoczenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ingerencja w układ chłodniczy są przeznaczone dla wykwalifikowanego serwisanta.
Jak dobrać część do modelu WCF1K15S7.1
Nie dobieraj części wyłącznie po zdjęciu, kolorze obudowy, liczbie pinów ani ogólnej nazwie „chłodziarka do wina Amica”. Warianty mogą różnić się mocowaniem, długością przewodu, charakterystyką czujnika, wersją modułu, stroną zawiasu albo oprogramowaniem płytki.
Przed zakupem przygotuj:
- pełne oznaczenie modelu: WCF1K15S7.1;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny urządzenia;
- oznaczenie odczytane z uszkodzonej części, jeśli jest widoczne;
- zdjęcie tabliczki znamionowej i, przy częściach mechanicznych, zdjęcie mocowania oraz złącza.
Numer 1179031 identyfikuje stronę modelową w sklepie, ale nie powinien zastępować pełnych danych z tabliczki znamionowej przy potwierdzaniu wariantu technicznego. W przypadku modułu sterowania sprawdź dodatkowo numer płytki i informację, czy dana wersja wymaga konfiguracji po montażu. Nie zakładaj, że każdy moduł można zamontować bez programowania.
W przypadku drzwi, zawiasów, półek, kratek i osłon porównaj przede wszystkim wymiary, stronę montażu, punkty mocowania i sposób prowadzenia przewodów. Przy czujniku, wentylatorze, module lub sprężarce ważniejsze od wyglądu są parametry elektryczne, konstrukcja oraz potwierdzona lista zastosowań.
Jeżeli nie masz pewności, prześlij kompletne oznaczenia z tabliczki znamionowej oraz zdjęcia części przed zakupem. To ogranicza ryzyko dobrania elementu pasującego wizualnie, ale przeznaczonego do innego wariantu.
FAQ
Czy kod E1 lub E2 oznacza konieczność wymiany czujnika?
W tej rodzinie urządzeń kody E1 i E2 odnoszą się do problemu z czujnikiem temperatury, ale nie rozstrzygają, czy uszkodzony jest sam czujnik, przewód, złącze czy moduł. Przed zakupem warto sprawdzić ciągłość obwodu i charakterystykę czujnika właściwą dla modelu.
Chłodziarka pracuje, ale temperatura nadal jest za wysoka. Czy winna jest sprężarka?
Nie musi. Podobny objaw powodują między innymi nieszczelne drzwi, zasłonięta wentylacja, niesprawny wentylator, błędny odczyt czujnika, zabrudzenie elementów wymiany ciepła lub problem z układem chłodniczym. Najpierw wyklucz przyczyny dostępne bez ingerencji w obieg czynnika.
Czy można sprawdzić wentylator miernikiem?
Można wykonać podstawową kontrolę ciągłości po odłączeniu silnika od urządzenia, ale wynik nie potwierdza pełnej sprawności pod obciążeniem. Sprawdź również swobodę obrotu, stan łopatek i zgodność napięcia oraz złącza z dokumentacją modelu.
Czy do WCF1K15S7.1 pasuje każda część opisana jako Amica WCF1K?
Nie. Oznaczenie rodziny może obejmować kilka wariantów konstrukcyjnych. Część trzeba potwierdzić na podstawie pełnego modelu WCF1K15S7.1, kodu wyrobu, numeru fabrycznego i oznaczenia samego podzespołu.
Jak dobrać drzwi lub zawias do tej chłodziarki?
Porównaj stronę otwierania, wymiary, punkty mocowania, typ zawiasu oraz prowadzenie przewodów oświetlenia. Przy drzwiach szklanych istotne są także grubość i sposób osadzenia elementów. Zdjęcie samej szyby lub zawiasu może nie wystarczyć.
Czy moduł sterowania po wymianie wymaga programowania?
Zależy to od wersji modułu i konstrukcji urządzenia. Nie należy tego zakładać ani wykluczać bez sprawdzenia numeru płytki, dokumentacji i informacji o zastosowaniu konkretnego elementu.
