1179033 - WCB1S60S24.1 (WCB1S60S24.1) Amica
Części do chłodziarki do wina Amica WCB1S60S24.1 dobiera się na podstawie pełnego oznaczenia urządzenia i numeru części. Przy problemach z temperaturą, oświetleniem, drzwiami, półką lub sterowaniem najpierw ustal, czy przyczyną jest element mechaniczny, czujnik, wentylacja czy układ chłodzenia.
Jak rozpoznać problem w Amica WCB1S60S24.1
Model WCB1S60S24.1 jest chłodziarką do wina z pojedynczą strefą. Instrukcja tej rodziny urządzeń przewiduje ustawianie temperatury w zakresie 5–20°C, a jako wartość optymalną dla przechowywania wina wskazuje 12°C. Wyświetlacz może pokazywać temperaturę rzeczywistą albo nastawioną, dlatego przed oceną usterki trzeba rozróżnić te dwa wskazania.
Objaw: urządzenie nie uruchamia się
Najpierw sprawdź, czy gniazdo zasila inne urządzenie, czy wtyczka jest prawidłowo podłączona oraz czy nie zadziałało zabezpieczenie obwodu. Jeżeli wyświetlacz i oświetlenie nie reagują, nie zaczynaj od zakupu modułu sterującego. Przyczyną może być zasilanie, przewód, połączenie albo element sterowania.
Jeżeli napięcie dochodzi do urządzenia, ale chłodziarka nadal nie startuje, dalsza diagnostyka obejmuje układ sterowania i obwód sprężarki. Pomiar napięcia w pracującym urządzeniu oraz sprawdzanie elementów zasilania powinien wykonywać wykwalifikowany serwisant, ponieważ wymaga dostępu do części elektrycznych.
Objaw: temperatura jest za wysoka albo urządzenie pracuje bez przerwy
Nieprawidłowa temperatura nie oznacza automatycznie uszkodzenia czujnika. Sprawdź kolejno:
- Nastawę i tryb pracy – porównaj temperaturę ustawioną z temperaturą zmierzoną niezależnym termometrem umieszczonym w komorze. Po uruchomieniu lub zmianie nastawy urządzenie potrzebuje czasu na ustabilizowanie warunków.
- Drzwi i uszczelkę – uszczelka powinna przylegać na całym obwodzie, bez pęknięć, odkształceń i miejsc, przez które przedostaje się powietrze. Sprawdź także, czy urządzenie jest wypoziomowane.
- Wentylację – nie zasłaniaj kratki wentylacyjnej, szczególnie w wersji przeznaczonej do zabudowy. Zbyt mały przepływ powietrza może pogorszyć chłodzenie i zwiększyć czas pracy sprężarki.
- Obciążenie i ułożenie butelek – przeładowanie komory lub zasłonięcie przestrzeni potrzebnej do obiegu powietrza utrudnia wyrównanie temperatury. Półki nie powinny być przykrywane materiałem blokującym cyrkulację.
- Skraplacz i otoczenie – urządzenie nie powinno stać przy źródle ciepła ani pracować poza zakresem temperatury otoczenia przewidzianym dla jego klasy klimatycznej z tabliczki znamionowej.
Dopiero gdy te przyczyny zostaną wykluczone, warto sprawdzać czujnik temperatury, wentylator, płytkę sterowania, sprężarkę i elementy układu chłodniczego. Czujnik można zbadać omomierzem po odłączeniu urządzenia od zasilania, ale jego prawidłowa rezystancja zależy od zastosowanego typu oraz temperatury. Wynik należy porównać z dokumentacją konkretnej wersji, a nie z uniwersalną wartością dla wszystkich chłodziarek.
Pomiar ciągłości przewodów lub rezystancji czujnika może wykazać przerwę albo zwarcie, lecz nie zawsze potwierdza poprawną pracę elementu w całym zakresie temperatur. Jeżeli czujnik ma prawidłową rezystancję, nadal możliwe są problemy z przewodami, złączem, płytką sterującą, wentylacją albo układem chłodniczym.
Objaw: alarm temperatury lub wskazanie HI/LO
W instrukcji tej rodziny urządzeń wskazanie HI oznacza temperaturę wewnątrz powyżej 23°C, a LO temperaturę poniżej 0°C. Jest to informacja o warunku pracy, a nie jednoznaczna diagnoza konkretnej części. Po alarmie sprawdź najpierw drzwi, uszczelkę, wentylację, nastawę i czas potrzebny na osiągnięcie temperatury. Jeżeli wskazanie pojawia się mimo prawidłowych warunków, sprawdzenia wymagają czujnik, jego wiązka oraz elektronika sterująca.
Objaw: chłodziarka hałasuje albo drga
Nie każdy dźwięk oznacza awarię. Wentylator może pracować także wtedy, gdy sprężarka chwilowo nie działa, a odgłosy przepływu czynnika chłodniczego mogą występować podczas normalnej pracy. Sprawdź jednak, czy urządzenie stoi stabilnie, czy nie dotyka mebli oraz czy półki, butelki i elementy mocujące nie przenoszą drgań.
Jeżeli pojawia się cykliczne klikanie, sprężarka próbuje startować i szybko się wyłącza albo obudowa nadmiernie się nagrzewa, nie wymieniaj sprężarki bez diagnozy. Przyczyną może być układ rozruchowy, zasilanie, sterowanie lub układ chłodniczy. Prace przy sprężarce i czynniku chłodniczym wymagają odpowiednich kwalifikacji, narzędzi i uprawnień.
Objaw: drzwi nie domykają się albo szyba jest przekoszona
Sprawdź, czy półki są wsunięte do końca, nic nie naciska na drzwi oraz czy urządzenie stoi poziomo. Obejrzyj uszczelkę: zabrudzenie, rozdarcie albo trwałe odkształcenie może powodować nieszczelność. Jeżeli drzwi opadły, sprawdzenia wymagają zawiasy i ich mocowania.
Uszczelkę czyść łagodnym środkiem i dokładnie osusz. Jej wymiana zależy od konstrukcji drzwi; nie należy podważać szyby ani elementów dekoracyjnych bez ustalenia sposobu mocowania dla tej wersji. Po montażu sprawdź równomierne przyleganie uszczelki i samoczynne domykanie drzwi.
Objaw: nie działa oświetlenie
Najpierw sprawdź zasilanie urządzenia oraz ustawienie przycisku oświetlenia. W tej rodzinie chłodziarek oświetlenie LED nie jest przewidziane do prostej wymiany przez użytkownika. Brak światła może wynikać z modułu LED, połączenia, przycisku albo płytki sterującej, dlatego nie należy zakładać, że wystarczy wymienić żarówkę.

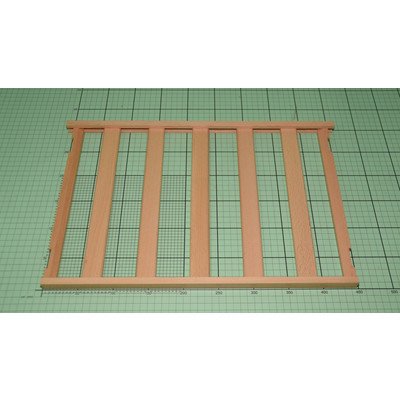

Objaw: uszkodzona półka, prowadnica albo wspornik
Pęknięta półka, wyłamany wspornik lub uszkodzona prowadnica mogą powodować przechylenie butelek, trudności z wysuwaniem i obciążanie drzwi. W takim przypadku pomiar elektryczny nie ma zastosowania. Porównaj:
- długość i szerokość elementu;
- stronę montażu, na przykład lewą lub prawą;
- rodzaj prowadnicy i punktów mocowania;
- wersję wspornika, jeśli część występuje jako A lub B;
- numer katalogowy widoczny na starej części albo w katalogu modelu.
Instrukcja przewiduje wyjmowanie półki po wysunięciu jej do położenia, w którym wycięcia po bokach mijają plastikowe ograniczniki, a następnie uniesieniu i wyciągnięciu półki. Przed demontażem trzeba wyjąć wszystkie butelki. Nie wysuwaj załadowanej półki poza ograniczenie, ponieważ może się odkształcić albo uszkodzić uszczelkę drzwi.
Jak bezpiecznie uzyskać dostęp do części
Przed czyszczeniem, oględzinami i wymianą części odłącz urządzenie od zasilania. Do elementów dostępnych w komorze, takich jak półki, wsporniki i prowadnice, zwykle nie trzeba demontować całej obudowy. Dostęp do czujnika, wentylatora, płytki sterowania, przewodów lub sprężarki może wymagać zdjęcia osłon i różni się zależnie od wykonania.
Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza. Nie ciągnij za przewody, nie przebijaj ścianek komory i nie używaj ostrych narzędzi do usuwania lodu. Uszkodzenie przewodu układu chłodniczego może spowodować wyciek czynnika. Opisane czynności przy obwodach elektrycznych i układzie chłodniczym wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi.
Po montażu sprawdź, czy przewody nie są ściśnięte, osłony są zamocowane, drzwi domykają się bez oporu, a półki i wsporniki są stabilne. Po ponownym podłączeniu odczekaj kilka minut przed uruchomieniem, jeśli urządzenie było odłączane, i oceń temperaturę dopiero po czasie potrzebnym na ustabilizowanie pracy.
Jak dobrać część do Amica WCB1S60S24.1
Pełne oznaczenie urządzenia z tej kategorii to Amica WCB1S60S24.1, kod urządzenia 1179033. W przypadku Amica do potwierdzenia wariantu warto przygotować:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer katalogowy wymienianej części;
- zdjęcie części, złączy i sposobu mocowania, jeśli występują różne wersje.
Nie dobieraj modułu, czujnika, zawiasu ani elementu mocującego wyłącznie po zdjęciu lub podobnym wyglądzie. Ten sam model handlowy może mieć różne wykonanie, a identyczne złącze nie gwarantuje zgodności elektrycznej. Przy częściach mechanicznych znaczenie mają również strona montażu, wersja elementu, rozstaw mocowań i wymiary.
W katalogu tej rodziny występują między innymi czujniki temperatury, kompresor, płytka sterowania, kontaktron, magnes, przewód zasilający, drzwi szklane, półki, prowadnice, wsporniki, elementy oświetlenia i pojemnik na skropliny. Ich obecność w katalogu nie oznacza, że każdy z nich jest przyczyną konkretnego objawu. Najpierw ustal usterkę, a dopiero potem wybierz część.
Jeżeli oznaczenie na tabliczce różni się od WCB1S60S24.1 albo brakuje numeru fabrycznego, przygotuj zdjęcie całej tabliczki i starego elementu do weryfikacji. Nie potwierdzaj zgodności zamiennika tylko dlatego, że pasuje do sąsiedniego modelu z tej samej serii.
FAQ
Czy temperatura na wyświetlaczu jest temperaturą rzeczywistą?
Nie zawsze. W zależności od sposobu obsługi wyświetlacz może pokazywać temperaturę zmierzoną albo ustawioną. Instrukcja przewiduje przełączanie między tymi wskazaniami, dlatego przy diagnostyce porównaj odczyt z niezależnym termometrem i uwzględnij czas stabilizacji po zmianie nastawy.
Czy alarm HI oznacza uszkodzony czujnik?
Nie. HI oznacza zbyt wysoką temperaturę w komorze, ale przyczyną może być otwarte drzwi, nieszczelna uszczelka, zablokowana wentylacja, wysoka temperatura otoczenia, przeładowanie albo problem z układem chłodzenia. Czujnik należy sprawdzać dopiero po wykluczeniu prostszych przyczyn.
Czy można sprawdzić czujnik temperatury miernikiem?
Tak, po odłączeniu urządzenia od zasilania można sprawdzić ciągłość obwodu i rezystancję czujnika. Wynik trzeba porównać z charakterystyką właściwą dla konkretnego modelu i temperatury pomiaru. Sam pomiar nie potwierdza całkowicie poprawnej pracy czujnika pod obciążeniem.
Jak wyjąć półkę w chłodziarce do wina Amica?
Najpierw wyjmij butelki. Wysuń półkę do położenia, w którym boczne wycięcia mijają ograniczniki, unieś ją i wyciągnij. Montaż wykonuje się w odwrotnej kolejności. Nie wysuwaj załadowanej półki poza ograniczenie.
Czy część do WCB1S60S29.1 będzie pasować do WCB1S60S24.1?
Nie należy tego zakładać bez potwierdzenia. Modele należą do tej samej rodziny, a niektóre części mogą być wspólne, ale zgodność trzeba sprawdzić po numerze katalogowym, pełnym oznaczeniu urządzenia i wersji elementu.
Jakie dane przesłać do doboru części?
Przygotuj model WCB1S60S24.1, kod 1179033, 14-cyfrowy numer fabryczny z tabliczki znamionowej, numer starej części oraz zdjęcia elementu i jego mocowania. Takie dane są bardziej miarodajne niż sama nazwa handlowa lub podobieństwo fotografii.
