1194266 - WCF1K15B7.3 (WCF1K15B7.3 / WFG 715 DB )
Części do chłodziarki do wina Amica WCF1K15B7.3 / WFG 715 DB dobiera się na podstawie pełnego oznaczenia urządzenia oraz numeru części. Przy problemach z temperaturą sprawdź najpierw ustawienie, domknięcie drzwi, uszczelkę, wentylację i czujnik, zanim zamówisz moduł lub kompresor.
Jak rozpoznać właściwy model

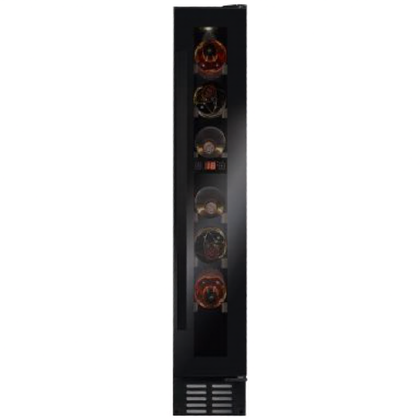

Ta strona dotyczy chłodziarki do wina Amica WCF1K15B7.3, oznaczanej także jako WFG 715 DB i 1194266. Jest to urządzenie z jedną strefą chłodzenia, elektroniczną regulacją temperatury, wentylatorem, oświetleniem LED oraz standardowym kompresorem. Zakres nastawy temperatury dla tej wersji wynosi 5–20°C.
Przed zakupem części odczytaj z tabliczki znamionowej:
- pełny model: WCF1K15B7.3;
- kod lub numer wyrobu: 1194266, jeżeli występuje na tabliczce;
- numer fabryczny urządzenia;
- oznaczenie znajdujące się bezpośrednio na uszkodzonym elemencie, jeżeli jest czytelne.
Samo podobieństwo zdjęcia, identyczna liczba przewodów albo nazwa handlowa „chłodziarka do wina Amica” nie potwierdzają zgodności. W obrębie podobnych urządzeń mogą występować inne płytki sterujące, czujniki, mocowania, wymiary uszczelek i wersje oprogramowania.
Co sprawdzić przed wymianą części
Objaw w chłodziarce do wina może wynikać z kilku różnych przyczyn. Poniższa kolejność ogranicza ryzyko wymiany sprawnego podzespołu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Urządzenie nie uruchamia się | Brak zasilania, uszkodzony przewód, moduł zasilania, płytka sterowania | Gniazdo, wtyczkę, przewód i reakcję wyświetlacza; nie rozbieraj obudowy pod napięciem | Brak zasilania zewnętrznego nie potwierdza awarii modułu. Po wykluczeniu instalacji potrzebna jest diagnostyka obwodu zasilania |
| Temperatura jest zbyt wysoka | Zła nastawa, przeładowanie, nieszczelne drzwi, ograniczona wentylacja, wentylator, czujnik, kompresor lub układ chłodniczy | Nastawę, domknięcie drzwi, przyleganie uszczelki, odstępy wentylacyjne i pracę wentylatora | Jeżeli podstawowe kontrole są prawidłowe, dopiero wtedy badaj czujnik, sterowanie i układ chłodniczy |
| Temperatura zmienia się niestabilnie | Czujnik temperatury, połączenia, wentylator, nieszczelność drzwi lub niewłaściwe warunki pracy | Porównaj wskazanie z niezależnym termometrem po ustabilizowaniu urządzenia; sprawdź przewody czujnika i obieg powietrza | Różnica wskazania może wskazywać na czujnik lub sterowanie, ale nie wyklucza problemu z chłodzeniem |
| Pojawia się alarm temperatury | Pierwsze uruchomienie, przerwa w zasilaniu, przeładowanie, otwarte drzwi albo zbyt słabe chłodzenie | Sprawdź, czy urządzenie miało czas na osiągnięcie nastawy, czy drzwi są zamknięte i czy wentylacja nie jest zasłonięta | Alarm jest sygnałem do diagnostyki, a nie automatycznym wskazaniem konkretnej części |
| Na wyświetlaczu pojawia się E1 lub E2 | Usterka czujnika temperatury albo jego obwodu | Sprawdź złącze i przewody po odłączeniu zasilania; pomiar rezystancji wykonuj po odłączeniu czujnika od elektroniki i porównaj z dokumentacją tej wersji | Kod wskazuje obszar czujnika, lecz nie rozstrzyga samodzielnie, czy uszkodzony jest sensor, przewód, złącze czy wejście modułu |
| Urządzenie hałasuje | Niewypoziomowanie, drgania obudowy, wentylator, kompresor albo normalny przepływ czynnika | Stabilność urządzenia, kontakt przewodów i osłon z obudową oraz źródło dźwięku | Szum czynnika i chwilowa praca wentylatora mogą być normalne; nowe tarcie, stukanie lub narastające drgania wymagają dalszej kontroli |
| Drzwi nie domykają się | Brudna lub odkształcona uszczelka, źle ustawione zawiasy, niewłaściwie włożona półka, brak poziomu | Obejrzyj cały obwód uszczelki, sprawdź zawiasy, poziomowanie i położenie półek | Jeśli uszczelka nie przylega po oczyszczeniu i prawidłowym ustawieniu drzwi, można rozważyć jej wymianę |
| Nie działa oświetlenie | Zasilanie, sterowanie oświetleniem, moduł LED lub połączenie | Sprawdź, czy urządzenie działa i czy problem dotyczy wyłącznie lampy | Moduł LED oraz jego obwód powinien badać technik z odpowiednimi kwalifikacjami |
Czujnik temperatury i kody E1/E2
W tej rodzinie urządzeń temperatura jest kontrolowana elektronicznie. Jeżeli pojawia się E1 lub E2, instrukcja przypisuje ten komunikat do uszkodzenia czujnika temperatury, ale nie oznacza to automatycznie, że wystarczy kupić nowy sensor.
Najpierw odłącz urządzenie od zasilania i sprawdź dostępne złącza oraz przewody pod kątem wysuniętego styku, przerwania, śladów wilgoci i uszkodzenia izolacji. Jeżeli wykonujesz pomiar, czujnik powinien być odłączony od płytki, a wynik należy odnosić do charakterystyki przewidzianej dla konkretnego modelu. Nie ma jednej uniwersalnej rezystancji dla wszystkich czujników stosowanych w chłodziarkach Amica.
Pomiar rezystancji pozwala wykryć przerwę, zwarcie lub wyraźną niezgodność z tabelą serwisową, lecz nie potwierdza całej sprawności toru pomiarowego. Czujnik może mieć prawidłową rezystancję w jednej temperaturze, a wadliwie reagować w innym zakresie. Po wymianie sprawdź, czy kod zniknął, wskazanie temperatury jest stabilne i czy urządzenie osiąga nastawę.
Gdy chłodziarka słabo chłodzi
Nie zaczynaj od zakupu kompresora. W modelu WCF1K15B7.3 sprawdź kolejno:
- Czy nastawiona temperatura mieści się w zakresie pracy urządzenia i czy nie zmieniła się jednostka wskazania.
- Czy wnętrze nie jest przeładowane, a butelki nie zasłaniają przepływu powietrza.
- Czy drzwi zamykają się bez oporu, a uszczelka przylega na całym obwodzie.
- Czy boki i tył urządzenia mają wymaganą wentylację.
- Czy wentylator uruchamia się w warunkach, w których powinien pracować, i nie ociera o obudowę.
- Czy kompresor pracuje oraz czy problem nie pojawił się po przerwie w zasilaniu.
Dopiero po wykluczeniu tych przyczyn można przejść do diagnostyki czujnika, modułu sterującego, zasilania kompresora i układu chłodniczego. Sam fakt, że kompresor pracuje długo, nie potwierdza jego uszkodzenia. Podobny objaw może powodować nieszczelność drzwi, niewłaściwa wentylacja, błąd pomiaru temperatury, ubytek czynnika lub spadek wydajności układu.
Diagnostyka obwodów zasilających, elementów pod napięciem oraz układu z czynnikiem R600a wymaga odpowiednich kwalifikacji, narzędzi i procedury dla tego modelu. Nie wykonuj pomiarów pod napięciem bez przygotowania, nie zwieraj zabezpieczeń i nie otwieraj układu chłodniczego samodzielnie.
Wymiana części: co można przygotować
Zakres demontażu zależy od rodzaju elementu:
- uszczelka drzwi – po otwarciu drzwi oczyść powierzchnię przylegania, sprawdź sposób osadzenia uszczelki i nie rozciągaj jej podczas montażu; po wymianie sprawdź równomierny docisk na całym obwodzie;
- uchwyt, zawias lub trzpień – przed odkręceniem podeprzyj drzwi, ponieważ ich ciężar może obciążyć dolny zawias; po montażu ustaw szczelinę i sprawdź samoczynne domykanie;
- półka lub uchwyt na butelki – nie podważaj elementu pod obciążeniem i nie używaj pękniętej półki, ponieważ może wysunąć się wraz z butelkami;
- czujnik temperatury – odłącz zasilanie, zdejmij tylko te osłony, które przewidziano dla danej wersji, oznacz złącze i nie prowadź przewodu w miejscu narażonym na przetarcie lub kontakt z wentylatorem;
- płytka sterowania lub moduł zasilania – przed demontażem wykonaj zdjęcie połączeń, porównaj oznaczenie płytki i sprawdź, czy nowy moduł nie wymaga konfiguracji; identyczne złącze nie jest wystarczającym dowodem zgodności;
- kompresor i elementy układu chłodniczego – pozostaw wykwalifikowanemu serwisantowi. Wymiana wymaga obsługi obiegu chłodniczego, kontroli szczelności i prawidłowego napełnienia układu.
Po każdej naprawie zamontuj osłony, uporządkuj przewody i sprawdź działanie urządzenia bez obciążania go butelkami. Po wymianie części odpowiedzialnej za temperaturę odczekaj na stabilizację warunków; chwilowe wskazanie po uruchomieniu nie jest pełnym testem naprawy.
Jak dobrać część do Amica WCF1K15B7.3
Przy zamówieniu podaj komplet danych:
- Amica WCF1K15B7.3;
- oznaczenie WFG 715 DB, jeżeli widnieje na tabliczce lub dokumentacji;
- numer wyrobu 1194266;
- numer fabryczny urządzenia;
- symbol części odczytany z uszkodzonego elementu;
- zdjęcie tabliczki znamionowej i zdjęcie montażowe części, gdy występują różne wersje.
Porównaj nie tylko wygląd, ale także mocowanie, wymiary, liczbę i rodzaj styków, przebieg przewodu, parametry elektryczne oraz miejsce montażu. W przypadku modułu sprawdź również rewizję płytki i ewentualną konieczność konfiguracji. W przypadku uszczelki zmierz profil dopiero po ustaleniu sposobu montażu, ponieważ sama długość nie identyfikuje wariantu.
Przydatne przejście do szerszych kategorii znajdziesz w sekcji części do chłodziarek do win oraz w podziałach na chłodziarki do win do zabudowy i chłodziarki wolnostojące.
FAQ
Czy kod E1 lub E2 oznacza konieczność zakupu czujnika?
Nie zawsze. Kod wskazuje problem w obszarze czujnika temperatury, ale przyczyną może być także przewód, złącze albo wejście pomiarowe modułu. Najpierw sprawdź połączenia i porównaj pomiar z dokumentacją modelu.
Czy chłodziarka, która długo pracuje, ma uszkodzony kompresor?
Nie musi. Długą pracę mogą powodować nieszczelne drzwi, przeładowanie, zasłonięta wentylacja, niewłaściwy odczyt czujnika albo problem w układzie chłodniczym. Kompresor należy oceniać dopiero po wykluczeniu prostszych przyczyn.
Czy część do modelu WCF1K15B7.1 pasuje do WCF1K15B7.3?
Nie należy tego zakładać. Końcówka modelu może oznaczać inną wersję wykonania. Zgodność trzeba potwierdzić po pełnym oznaczeniu urządzenia, numerze części i parametrach elementu.
Jak sprawdzić, czy uszczelka drzwi wymaga wymiany?
Oczyść uszczelkę i powierzchnię styku, sprawdź jej ciągłość oraz miejsca, w których odstaje od obudowy. Jeżeli po prawidłowym ustawieniu drzwi nadal występują szczeliny, odkształcenie lub utrata elastyczności, potrzebna może być wymiana.
Czy można samodzielnie wymienić moduł sterowania?
Demontaż modułu wymaga odłączenia zasilania, identyfikacji przewodów i porównania oznaczeń płytki. Niektóre moduły mogą wymagać konfiguracji, dlatego przed zakupem trzeba potwierdzić wariant dla WCF1K15B7.3.
Czy brak światła oznacza uszkodzenie lampy LED?
Nie. Najpierw sprawdź zasilanie urządzenia i to, czy problem dotyczy wyłącznie oświetlenia. Diagnostykę i naprawę obwodu LED wykonuj zgodnie z procedurą serwisową; producent wskazuje, że ten element powinien być obsługiwany przez technika.
