52246 - 25C(G)2.333TaYSr kl.A HKN44111 kuchnia
Części do kuchni Amica HKN44111 o kodzie wyrobu 52246 obejmują elementy piekarnika elektrycznego, płyty ceramicznej, drzwi i sterowania. Brak grzania nie zawsze oznacza przepaloną grzałkę — przyczyną może być również regulator, programator, przełącznik albo połączenie przewodów. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do kuchni Amica HKN44111 — od objawu do właściwego podzespołu
Amica HKN44111, oznaczona również kodem wyrobu 52246 i typem 25C(G)2.333TaYSr, jest zestawem łączącym płytę ceramiczną z piekarnikiem elektrycznym. Awarię warto najpierw przypisać do jednej strefy urządzenia: piekarnika, konkretnego pola grzejnego, sterowania albo drzwi. Pozwala to uniknąć wymiany sprawnego elementu tylko dlatego, że pasuje do ogólnego opisu usterki.
Jeżeli potrzebujesz części do innego wykonania urządzenia, przejdź do nadrzędnej kategorii piekarników elektrycznych Amica i porównaj pełne dane z tabliczki.
Co sprawdzić, gdy piekarnik nie grzeje
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Piekarnik nie grzeje na żadnej funkcji | nieustawiony lub uszkodzony programator, przełącznik funkcji, termostat, zabezpieczenie termiczne, przerwa w zasilaniu piekarnika | Najpierw ustaw zegar i tryb pracy ręcznej. Jeżeli nie działa również lampka, szukaj usterki we wspólnym torze zasilania, a nie w pojedynczej grzałce. |
| Nie dopieka spodu | grzałka dolna, jej przewody lub styki przełącznika | Odłącz grzałkę od instalacji i zmierz rezystancję między jej zaciskami. Wynik OL lub nieskończony oznacza przerwę. |
| Słabo przypieka od góry albo grill nie działa | jedna z sekcji grzałki górnej, konektor, przełącznik funkcji | Grzałka zespolona może mieć osobne obwody. Trzeba badać właściwe pary zacisków według schematu lub oznaczeń części, a nie dowolne piny. |
| Temperatura jest zbyt niska lub zmienia się przypadkowo | grzałka, termostat, nieszczelne drzwi, wypalone połączenie | Sprawdź działanie poszczególnych funkcji, stan uszczelki i zawiasów oraz konektory. Sama ciągłość grzałki nie potwierdza, że otrzymuje ona zasilanie podczas pracy. |
| Piekarnik wyzwala wyłącznik różnicowoprądowy | upływność grzałki, uszkodzona izolacja przewodu, zawilgocenie lub inny podzespół zwierający do obudowy | Zwykły omomierz może nie wykazać przebicia pojawiającego się dopiero po rozgrzaniu. Potrzebny jest pomiar rezystancji izolacji odpowiednim miernikiem. |
W tym modelu stosowana jest między innymi dolna grzałka o mocy 1300 W przy 230 V. Zależność R = U² / P daje wartość obliczeniową około 41 Ω. Pomiar wykonany na zimnej, odłączonej od przewodów grzałce powinien być zbliżony, lecz dokładny wynik zależy od temperatury elementu i tolerancji wykonania. Prawidłowa rezystancja między zaciskami nie wyklucza upływu do metalowej osłony.
Jak bezpiecznie wykonać pomiar grzałki
- Odłącz urządzenie od wszystkich torów zasilania w rozdzielnicy. Kuchnia może być podłączona na stałe i zasilana z więcej niż jednej fazy.
- Potwierdź brak napięcia odpowiednim przyrządem na listwie przyłączeniowej.
- Zrób zdjęcie przewodów i zdejmij konektory z badanego elementu. Pomiar przez instalację może obejmować równoległe obwody i dać mylący wynik.
- Zmierz rezystancję między zaciskami grzałki. Brak przejścia oznacza przerwany element grzejny.
- Sprawdzenie izolacji między zaciskiem a metalową osłoną wykonuje się miernikiem rezystancji izolacji. Multimetr pracujący niskim napięciem nie zawsze wykryje usterkę występującą dopiero pod napięciem sieciowym lub po nagrzaniu.
Pomiar pod napięciem, kontrola instalacji wielofazowej i badanie rezystancji izolacji są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i wyposażeniem. Nie wolno omijać przewodu ochronnego ani sprawdzać urządzenia bez skutecznej ochrony przeciwporażeniowej.
Gdy nie grzeje pole płyty ceramicznej
Brak grzania jednego pola może wynikać z przerwy w spirali promiennika, uszkodzenia ogranicznika temperatury, regulatora energii, konektora albo przewodu. Jeżeli pole działa wyłącznie na maksimum, nie reaguje na położenia pośrednie lub pomija część zakresu regulacji, podejrzenie częściej kieruje się na regulator. Jeżeli pozostaje zimne w każdej pozycji, trzeba zbadać zarówno pole, jak i tor jego zasilania.
Po odłączeniu przewodów można sprawdzić ciągłość poszczególnych sekcji pola. W elementach z kilkoma zaciskami nie należy zgadywać ich przypisania: niektóre styki należą do spirali, inne do ogranicznika temperatury lub kontrolki ciepła resztkowego. Wynik uzyskany między niewłaściwymi pinami może błędnie sugerować uszkodzenie. Rezystancję sekcji grzejnej można porównać z mocą znamionową według R = U² / P, ale moc i układ zacisków muszą dotyczyć dokładnie badanego pola.
Cykliczne włączanie i wyłączanie pola przy ustawieniu pośrednim jest normalnym sposobem regulacji mocy. Usterkę sugeruje dopiero brak regulacji, całkowity brak grzania, niestabilne działanie niezależne od nastawy albo widoczne nadpalenie styków.
Programator i przełącznik funkcji
Jeżeli zegar miga po zaniku zasilania, zacznij od ustawienia aktualnego czasu i pracy ręcznej. W wielu piekarnikach programator rozłącza wspólne zasilanie obwodów grzejnych, dlatego nieustawiony lub uszkodzony zegar może pozostawić sprawne grzałki całkowicie zimne.

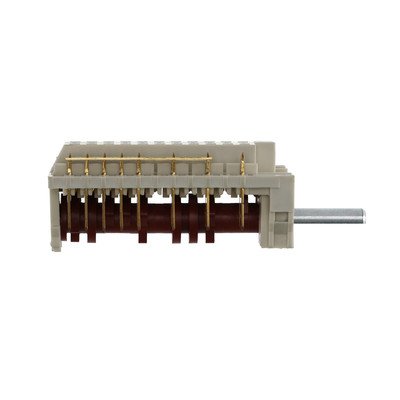

Uszkodzony przełącznik funkcji daje zwykle inny obraz: wybrane ustawienia nie działają, funkcja pojawia się po poruszeniu pokrętłem albo na stykach i konektorach widać przebarwienia. Przed demontażem trzeba udokumentować wszystkie połączenia. Przewody najlepiej przekładać pojedynczo, ponieważ identyczny wygląd złączy nie oznacza identycznego przeznaczenia.
Nie należy trwale mostkować programatora, termostatu ani zabezpieczenia termicznego. Takie połączenie usuwa funkcję sterującą lub ochronną i nie jest naprawą.
Dostęp i wymiana elementów piekarnika
Dostęp do grzałek oraz sterowania zwykle wymaga wysunięcia zestawu z zabudowy i zdjęcia tylnej, górnej albo przedniej osłony — zależnie od podzespołu. Przed wysunięciem należy sprawdzić sposób zamocowania urządzenia do mebli oraz pozostawić przewodom wystarczający luz.
Przy wymianie grzałki:
- oznacz i sfotografuj podłączenia przed zdjęciem konektorów;
- przytrzymaj przewody, aby po odpięciu nie wsunęły się między izolację a obudowę;
- sprawdź konektory — luźny lub nadpalony zacisk trzeba naprawić, ponieważ może ponownie przegrzać nową część;
- nie zgniataj izolacji termicznej i nie pozostawiaj przewodów przy rozgrzewających się powierzchniach;
- po montażu sprawdź osobno każdą funkcję grzania oraz działanie kontrolki temperatury.
Droga dostępu do pól ceramicznych prowadzi zwykle od góry urządzenia, po zwolnieniu mocowania płyty. Tafla szkła jest ciężka i podatna na pęknięcie wskutek skręcenia lub punktowego nacisku. Przed jej podniesieniem trzeba odłączyć zasilanie, przygotować stabilne podparcie i sprawdzić, czy przewody nie są naprężone.
Szyby, zawiasy i uszczelka drzwi
Pękniętej szyby nie należy dalej używać. Przy doborze liczą się jej dokładne wymiary, liczba warstw, położenie otworów, rodzaj nadruku lub refleksu oraz sposób współpracy z listwami i zawieszeniami. Sama szerokość piekarnika 60 cm nie potwierdza zgodności.
Jeżeli drzwi opadają, ocierają albo nie przylegają równomiernie, sprawdź oba zawiasy, ich mocowania i uchwyty szyb. Przy rozbieraniu drzwi usunięcie jednej z szyb zmienia ich masę, dlatego niepodparte skrzydło może gwałtownie się zamknąć. Warstwy szkła, listwy oraz lewą i prawą zaślepkę warto oznaczyć przed demontażem i odtworzyć ich pierwotną kolejność.
Niedopiekanie nie zawsze wymaga wymiany grzałki. Zdeformowana uszczelka lub zużyte zawiasy powodują ucieczkę ciepła, ale nie tłumaczą braku nagrzewania całkowicie zimnej komory. Ślady pary albo przyciemnienia nad jednym narożnikiem drzwi pomagają zlokalizować miejsce nieszczelności.
Jak dobrać część do Amica HKN44111
Do identyfikacji przygotuj:
- model HKN44111;
- kod wyrobu 52246;
- pełny typ 25C(G)2.333TaYSr, jeżeli widnieje na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie i numer wymontowanej części, jeżeli są czytelne.
Nie dobieraj podzespołu wyłącznie po zdjęciu. W podobnie wyglądających kuchniach mogą występować inne moce grzałek, układy zacisków, przełączniki z odmienną sekwencją styków, różne programatory oraz szyby z innymi mocowaniami. Przed zakupem porównaj zgodność katalogową z kodem 52246 i numerem fabrycznym, a w razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej.
FAQ — części i naprawa Amica HKN44111
Dlaczego piekarnik nie grzeje, chociaż lampka działa?
Lampka potwierdza jedynie zasilanie części obwodu. Uszkodzone mogą być grzałka, termostat, przełącznik funkcji, styki programatora albo przewód prowadzący do elementu grzejnego. Sprawdź, czy problem dotyczy wszystkich funkcji, a następnie zmierz odłączone grzałki.
Czy brak przejścia grzałki oznacza konieczność jej wymiany?
Tak. Wynik OL lub nieskończony między właściwymi zaciskami odłączonej grzałki oznacza przerwany obwód. Przed zakupem sprawdź jednak, czy mierzone zaciski rzeczywiście należą do tej samej sekcji.
Czy sprawna rezystancja wyklucza przebicie grzałki?
Nie. Grzałka może mieć prawidłową rezystancję roboczą, a jednocześnie wykazywać upływność do osłony po rozgrzaniu. Do takiej diagnostyki służy miernik rezystancji izolacji, a badanie powinien wykonać wykwalifikowany technik.
Dlaczego pole ceramiczne grzeje tylko na maksimum?
Jeżeli wszystkie sekcje pola są sprawne, a moc nie zmienia się wraz z położeniem pokrętła, podejrzany jest regulator energii lub jego połączenia. Nie kupuj jednak regulatora przed sprawdzeniem zacisków pola i zgodności oznaczenia starej części.
Czy do doboru wystarczy oznaczenie HKN44111?
Nie zawsze. Dla Amica należy podać również kod wyrobu 52246 i 14-cyfrowy numer fabryczny. Te dane pozwalają rozróżnić wykonania, w których pod podobną nazwą modelu zastosowano inne podzespoły.
Czy można samodzielnie wymienić szybę albo grzałkę?
Jest to możliwe przy odpowiednich narzędziach i umiejętnościach, ale urządzenie musi być odłączone od wszystkich torów zasilania, a brak napięcia potwierdzony. Wymiana połączona z pomiarami pod napięciem lub ingerencją w przyłącze wielofazowe wymaga kwalifikacji elektrycznych.
