51388 - EGH3.33ZpTaDpOSr kl.B GHP33I Gz50 kuchni
Części do kuchni Amica 51388 EGH3.33ZpTaDpOSr GHP33I obejmują elementy płyty gazowej Gz50 i piekarnika elektrycznego. Brak iskry, gaśnięcie palnika, niedopieczony spód lub zimny termoobieg wymagają różnych kontroli. Przed zakupem porównaj kod wyrobu 51388, pełny model i 14-cyfrowy numer fabryczny, ponieważ podobne podzespoły mogą mieć inne mocowania lub parametry.
Części do kuchni Amica 51388 – od objawu do właściwego podzespołu
Kategoria dotyczy zestawu do zabudowy Amica o kodzie wyrobu 51388, oznaczonego jako EGH3.33ZpTaDpOSr kl.B GHP33I Gz50. Urządzenie łączy płytę gazową z piekarnikiem elektrycznym, dlatego przed rozpoczęciem diagnostyki trzeba ustalić, której części zestawu dotyczy problem.
Nie należy wybierać podzespołu wyłącznie na podstawie ogólnego objawu. Przykładowo brak nagrzewania może wynikać z grzałki, przełącznika funkcji, termostatu, połączenia elektrycznego albo ustawienia programatora. Z kolei palnik gasnący po zwolnieniu pokrętła nie musi oznaczać uszkodzenia iskrownika – układ zapłonowy i zabezpieczenie przeciwwypływowe gazu pełnią różne funkcje.
Jak rozpoznać, czego dotyczy usterka?
| Objaw | Możliwe przyczyny | Co można sprawdzić | Jak rozumieć wynik |
| Nie ma iskry tylko przy jednym palniku | zabrudzona lub wilgotna elektroda, pęknięty izolator, uszkodzony przewód wysokiego napięcia | po zamknięciu gazu i odłączeniu zasilania obejrzyj oraz dokładnie osusz elektrodę; sprawdź, czy korona i nakrywka leżą równo | iskra uciekająca na bok wskazuje raczej na zabrudzenie, pęknięcie izolacji lub niewłaściwe ułożenie niż na awarię całego generatora |
| Nie ma iskry przy wszystkich palnikach | brak zasilania, zespół łączników pod pokrętłami, generator iskry | sprawdź, czy piekarnik i inne obwody elektryczne urządzenia mają zasilanie oraz czy podczas wciskania pokrętła słychać pracę generatora | cisza przy wszystkich palnikach kieruje diagnostykę w stronę zasilania i łączników; słyszalne trzaski bez iskry wymagają kontroli generatora, przewodów i elektrod |
| Iskrowniki pracują bez wciskania pokrętła | wilgoć po myciu, zalany albo zwarty łącznik zapalacza | odłącz urządzenie od prądu, zdejmij pokrętła bez rozbierania zaworów i pozostaw okolice panelu do pełnego wyschnięcia | jeśli iskrzenie wraca po podłączeniu, potrzebna jest kontrola zespołu łączników; nie wolno pozostawiać układu stale iskrzącego |
| Palnik zapala się, lecz gaśnie po puszczeniu pokrętła | zabrudzona lub źle ogrzewana termopara, niewłaściwie złożony palnik, ograniczony płomień, uszkodzenie termopary albo elektromagnesu zaworu | na zimnym urządzeniu oczyść i poprawnie ułóż zdejmowane elementy palnika; po zapaleniu sprawdź, czy stabilny płomień obejmuje końcówkę termopary | jeśli po prawidłowym złożeniu i oczyszczeniu nadal trzeba długo trzymać pokrętło, kontroli wymaga termopara, jej połączenie i zawór gazowy |
| Płomień jest nierówny lub nie pojawia się na całym obwodzie | źle założona korona, zatkane otwory płomieniowe, wilgoć, zabrudzenie palnika | po ostygnięciu zdejmij nakrywkę i koronę, oczyść dostępne otwory bez ich rozwiercania, wysusz elementy i ułóż je bez przekoszenia | poprawa po czyszczeniu wyklucza zakup zaworu lub generatora; brak poprawy wymaga sprawdzenia dyszy, dopływu gazu i zgodności elementów palnika |
| Piekarnik nie grzeje na żadnej funkcji | nieustawiony programator, brak zasilania obwodu grzania, termostat, przełącznik funkcji, połączenia | najpierw ustaw zegar lub tryb pracy ręcznej, jeżeli programator tego wymaga; porównaj działanie lampki, wentylatora i poszczególnych funkcji | działające światło nie potwierdza zasilania grzałek; sprawne grzałki przy braku grzania kierują uwagę na elementy sterujące i przewody |
| Spód pozostaje blady, a góra się przypieka | grzałka dolna lub jej tor zasilania | wykonaj próbę na funkcji wykorzystującej grzanie dolne, a po odłączeniu urządzenia zmierz grzałkę | przerwa w obwodzie potwierdza uszkodzenie grzałki; prawidłowa ciągłość oznacza konieczność sprawdzenia przewodów i przełącznika |
| Wentylator termoobiegu pracuje, ale powietrze pozostaje chłodne | grzałka pierścieniowa, jej złącza lub styki przełącznika | sprawdź funkcję termoobiegu niezależnie od grzania góra–dół; następnie zbadaj odłączoną grzałkę | obracający się wentylator potwierdza wyłącznie pracę silnika, a nie sprawność grzałki termoobiegu |
| Zabezpieczenie elektryczne wyłącza się podczas nagrzewania | przebicie grzałki do obudowy, uszkodzony przewód lub konektor | przerwij użytkowanie i zleć pomiar rezystancji izolacji odpowiednim miernikiem | zwykły test ciągłości między zaciskami nie wyklucza upływu pojawiającego się dopiero po rozgrzaniu |
Jak sprawdzić grzałkę piekarnika?
Pomiar wykonuje się na całkowicie odłączonym od zasilania i wystudzonym urządzeniu. Samo ustawienie pokręteł na zero nie wystarcza. Jeżeli zestaw jest podłączony na stałe, obwód musi zostać wyłączony i zabezpieczony przed przypadkowym załączeniem, a brak napięcia potwierdzony odpowiednim przyrządem.
- Uzyskaj dostęp do zacisków badanej grzałki. Górny element jest widoczny w komorze, grzałka termoobiegu znajduje się za wewnętrzną osłoną wentylatora, a grzałka dolna jest ukryta pod dnem komory. Sposób dojścia do przyłączy może wymagać wysunięcia piekarnika z zabudowy i zdjęcia tylnej osłony.
- Zrób zdjęcie połączeń, oznacz przewody i zdejmij konektory z zacisków grzałki. Pomiar elementu podłączonego do instalacji może dać wynik przez inne obwody urządzenia.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków roboczych. Brak ciągłości lub wskazanie poza zakresem oznacza przerwę w elemencie.
- Wynik wskazujący skończoną rezystancję potwierdza ciągłość, ale nie gwarantuje pełnej sprawności. Grzałka może mieć upływność do obudowy, uszkodzenie ujawniające się po nagrzaniu albo prawidłowo działać, lecz nie otrzymywać zasilania z przełącznika.
- Rezystancję należy porównywać z mocą i napięciem konkretnej części. Nie istnieje jedna prawidłowa wartość dla grzałki dolnej, górnej i pierścieniowej.
Pomiar napięcia podczas pracy oraz badanie rezystancji izolacji są czynnościami serwisowymi. Wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedury bezpiecznej dla sposobu podłączenia urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Gdy piekarnik grzeje tylko na części programów
W pierwszej kolejności trzeba ustalić, która funkcja nie działa. Jeśli piekarnik poprawnie grzeje góra–dół, lecz na termoobiegu wentylator tłoczy zimne powietrze, bardziej prawdopodobny jest problem z grzałką pierścieniową lub jej zasilaniem niż z regulatorem temperatury wspólnym dla kilku funkcji.
Jeżeli niedopieczony jest głównie spód, sprawdzenia wymaga grzałka dolna. Zimna część dwusekcyjnej grzałki górnej może natomiast oznaczać przerwę tylko w jednej sekcji. Przed wymianą należy również skontrolować konektory: luźne lub przegrzane połączenie może odciąć zasilanie sprawnego elementu.
Gdy żadna grzałka nie działa, ale wentylator lub lampka są aktywne, nie należy od razu zamawiać kompletu elementów grzejnych. Najpierw trzeba wykluczyć programator, przełącznik funkcji, termostat i wspólny przewód zasilający. Przy przekładaniu przewodów przełącznika konieczne jest udokumentowanie ich położenia; podobne konektory można łatwo zamienić.
Diagnostyka płyty gazowej bez wymiany części na próbę
Brak zapłonu
Jeżeli iskra pojawia się, ale nie trafia w koronę palnika, oczyść i wysusz elektrodę, sprawdź jej ceramiczny izolator oraz prawidłowe ułożenie korpusu, korony i nakrywki. Po zalaniu iskrownik może wymagać pełnego wyschnięcia. Nie należy testować go przy wypływającym, niezapalonym gazie.
Brak iskry tylko na jednym stanowisku częściej wskazuje na miejscowy iskrownik lub przewód. Brak iskry na wszystkich palnikach uzasadnia kontrolę wspólnego generatora, jego zasilania i zespołu łączników zapalacza.
Palnik nie podtrzymuje płomienia
Termopara odpowiada za wykrywanie płomienia i współpracuje z elektromagnesem zaworu. Dlatego palnik, który pali się wyłącznie podczas wciskania pokrętła, wymaga innej diagnostyki niż palnik bez iskry.
Najpierw sprawdź, czy zdejmowane elementy palnika są czyste i ułożone bez przekoszenia oraz czy płomień ogrzewa końcówkę termopary. Jeżeli płomień jest mały albo nierówny, przyczyna może leżeć w zanieczyszczeniu otworów palnika lub ograniczonym przepływie gazu, a nie w samej termoparze. Dopiero po wykluczeniu tych przyczyn ocenia się termoparę, jej mocowanie, połączenie z zaworem oraz elektromagnes.
Demontaż zaworów, dysz, przewodów gazowych, regulacja płomienia minimalnego i zmiana rodzaju gazu wymagają uprawnionego instalatora. Po każdej ingerencji w połączenia gazowe konieczna jest kontrola szczelności właściwym przyrządem lub dopuszczonym środkiem – nigdy płomieniem.
Urządzenie ma oznaczenie Gz50, dlatego części wpływające na przepływ i spalanie gazu muszą odpowiadać właściwemu wykonaniu. Nie wolno montować dyszy tylko dlatego, że pasuje do gwintu, ani samodzielnie przerabiać zestawu na inny rodzaj gazu.
W razie wyczuwalnego zapachu gazu zamknij dopływ, przewietrz pomieszczenie i nie włączaj ani nie wyłączaj oświetlenia oraz innych urządzeń mogących wytworzyć iskrę. Usterkę instalacji powinien usunąć uprawniony specjalista.
Dostęp do części i zasady wymiany
W części piekarnika dostęp do grzałek i oświetlenia uzyskuje się od strony komory, tylnej osłony albo obu tych miejsc. Przed wysunięciem urządzenia z zabudowy trzeba sprawdzić sposób jego zamocowania oraz pozostawić bezpieczny zapas dla przewodów i elementów instalacji. Nie wolno ciągnąć piekarnika za przewody ani opierać ciężaru na otwartych drzwiach.
Przy wymianie grzałki należy zabezpieczyć przewody przed wsunięciem za izolację, przełożyć konektory zgodnie z dokumentacją fotograficzną i upewnić się, że nie są luźne lub nadpalone. Uszkodzony konektor wymaga prawidłowej naprawy – samo nasunięcie go na nową grzałkę może spowodować ponowne przegrzewanie.
W części gazowej zdejmowanie rusztów, nakrywek i koron służące czyszczeniu jest czynnością obsługową. Zdjęcie płyty podpalnikowej odsłania jednak zawory, termopary, przewody zapłonowe i połączenia gazowe, dlatego dalsze prace powinien prowadzić serwisant z odpowiednimi kwalifikacjami.
Po wymianie elementu elektrycznego trzeba sprawdzić każdą funkcję, której część dotyczy, obserwując nagrzewanie, pracę kontrolek i brak wyłączania zabezpieczeń. Po naprawie układu gazowego wymagane są kontrola szczelności, ocena stabilności płomienia oraz potwierdzenie działania zabezpieczenia przeciwwypływowego.
Więcej grup podzespołów można znaleźć w kategorii części do piekarnika elektrycznego Amica.
Jak dobrać część do Amica 51388?
Do identyfikacji urządzenia przygotuj:
- pełny model EGH3.33ZpTaDpOSr i pozostałe oznaczenia wykonania;
- kod wyrobu 51388;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej lub karty gwarancyjnej;
- numer wymontowanej części, jeśli jest czytelny;
- zdjęcia elementu, jego mocowań, złączy i tabliczki urządzenia.
Samo podobieństwo na zdjęciu nie potwierdza zgodności. W przypadku grzałki trzeba porównać moc, napięcie, rozstaw i kształt mocowania, długość części roboczej, liczbę obwodów oraz układ zacisków. Przy lampce istotne są oprawa, moc i odporność temperaturowa. Przełączniki mogą wyglądać identycznie od frontu, ale różnić się programem styków.

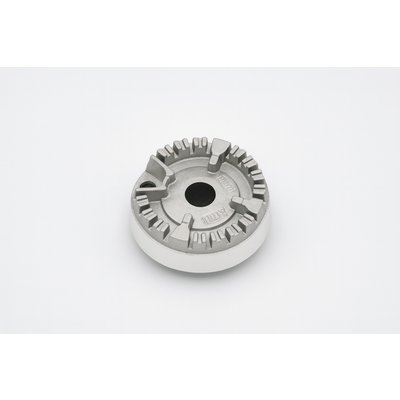

Elementy palnika dobiera się również według jego wielkości, położenia i systemu wykonania. Korpus, korona i nakrywka muszą tworzyć właściwy zestaw; nieprawidłowe połączenie może powodować nierówny płomień. Dla dysz i zaworów znaczenie ma ponadto rodzaj gazu Gz50.
Przed zamówieniem porównaj wszystkie oznaczenia katalogowe. Jeśli tabliczka jest nieczytelna, prześlij jej zdjęcie wraz z fotografią starego elementu i mocowań – nie ograniczaj identyfikacji do skróconej nazwy modelu.
FAQ – części do kuchni Amica 51388
Czy brak iskry oznacza uszkodzenie generatora?
Nie. Gdy problem dotyczy jednego palnika, najpierw sprawdza się czystość i wilgoć elektrody, ceramiczny izolator oraz przewód. Generator jest bardziej podejrzany, gdy iskry nie ma na wszystkich palnikach, ale również wtedy trzeba wykluczyć zasilanie i zespół łączników.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Zabezpieczenie nie otrzymuje prawidłowego sygnału o obecności płomienia. Przyczyną może być źle ułożony lub zabrudzony palnik, zbyt mały płomień, niewłaściwie ogrzewana termopara, jej uszkodzenie albo problem z elektromagnesem zaworu. Iskrownik odpowiada za zapłon, a nie za późniejsze podtrzymanie dopływu gazu.
Czy ciągłość grzałki potwierdza, że jest sprawna?
Potwierdza jedynie, że element nie ma całkowitej przerwy. Nie wyklucza przebicia do obudowy, usterki ujawniającej się po rozgrzaniu ani braku zasilania spowodowanego przełącznikiem, termostatem, konektorem lub przewodem.
Co sprawdzić, gdy wentylator termoobiegu działa, ale piekarnik nie grzeje?
Najpierw sprawdź grzałkę pierścieniową i jej połączenia. Obracanie wentylatora oznacza, że działa silnik, lecz nie potwierdza pracy elementu grzejnego. Jeżeli grzałka ma prawidłową ciągłość, dalszej kontroli wymaga jej tor zasilania.
Czy do doboru wystarczy oznaczenie EGH3.33ZpTaDpOSr?
Nie. Dla tego urządzenia należy podać także kod wyrobu 51388 i 14-cyfrowy numer fabryczny. Amica mogła stosować różne wykonania podobnie oznaczonych urządzeń, a części mogą różnić się mocowaniem, parametrami lub układem połączeń.
Czy można samodzielnie wymienić dyszę lub zawór gazowy?
Nie jest to zwykła czynność użytkownika. Wymiana, regulacja i kontrola elementów instalacji gazowej wymagają odpowiednich kwalifikacji, właściwego wariantu części oraz próby szczelności. Nie wolno sprawdzać szczelności płomieniem ani samodzielnie zmieniać rodzaju gazu.
