19516 - ^SG2.42S2ZpPw mod.SG0400 p.b. kuchnia
Części do kuchni Amica 19516 - ^SG2.42S2ZpPw mod.SG0400 p.b. dobiera się do pełnego oznaczenia urządzenia, nie tylko wyglądu elementu. Przy problemach z płomieniem, zapłonem lub piekarnikiem najpierw rozróżnij zabrudzenie palnika, termoparę, iskrownik, zawór i dyszę, a przed zakupem przygotuj dane z tabliczki znamionowej.
Jak rozpoznać właściwy zakres części
Kategoria dotyczy kuchni wolnostojącej Amica oznaczonej jako 19516 - ^SG2.42S2ZpPw mod.SG0400 p.b.. Zgodnie ze strukturą urządzenie obejmuje płytę gazową oraz piekarnik gazowy. W zależności od konkretnej wersji i daty produkcji mogą występować różnice w palnikach, zapalaniu, zabezpieczeniu przeciwwypływowym, pokrętłach, drzwiach i wyposażeniu piekarnika. Dlatego oznaczenie widoczne w nazwie kategorii nie powinno być traktowane jako jedyna podstawa zgodności.
W tej rodzinie części mogą dotyczyć między innymi:
- korpusów, koron, nakrywek i rusztów palników;

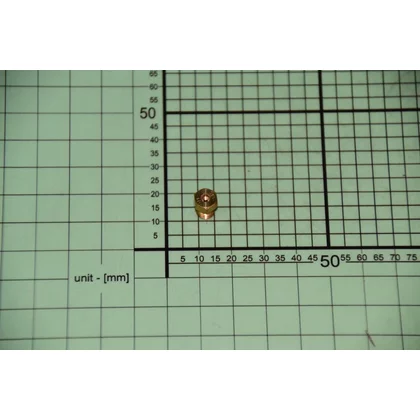

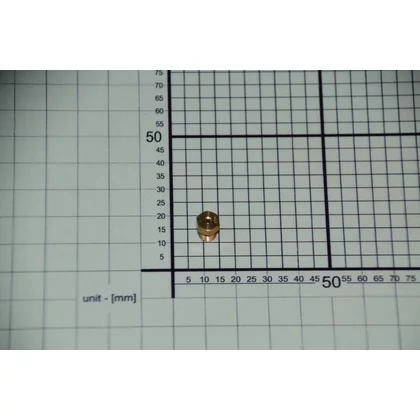

- dysz dopasowanych do rodzaju gazu;
- iskrowników, generatora zapłonu i wiązki zapalaczy;
- termopar oraz elementów zabezpieczenia przeciwwypływowego;
- zaworów gazowych i pokręteł;
- elementów piekarnika, takich jak palnik, zapalanie, drzwi, zawiasy, oświetlenie lub napęd rożna;
- elementów konstrukcyjnych, mocujących i uszczelniających.
Nie każda usterka kuchni oznacza uszkodzenie części z tej samej grupy. Najpierw ustal, czy problem dotyczy dopływu gazu, zapłonu, utrzymania płomienia, regulacji mocy, temperatury piekarnika czy mechaniki.
Objaw → przyczyna → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Palnik nie zapala się, a nie słychać iskry | Brak zasilania zapłonu, uszkodzony generator, wiązka lub iskrownik | Po odłączeniu urządzenia od gazu i zasilania obejrzyj przewody, końcówki i izolację. Sprawdź, czy problem dotyczy jednego palnika czy kilku | Jeden niesprawny tor wskazuje raczej na iskrownik, jego przewód lub wiązkę. Brak iskry na kilku palnikach może kierować uwagę na generator, zasilanie albo wspólne połączenie |
| Słychać iskrzenie, ale płomień nie powstaje | Zalany lub zabrudzony palnik, zatkane otwory płomieniowe, niewłaściwie ułożona korona albo brak gazu | Po zamknięciu gazu zdejmij i wysusz elementy palnika. Sprawdź, czy korona i nakrywka są osadzone centralnie, a otwory nie są zatkane | Jeżeli po oczyszczeniu pojawia się płomień, nie ma podstaw do wymiany iskrownika. Nie rozwiercaj dyszy ani otworów palnika |
| Płomień gaśnie po puszczeniu pokrętła | Termopara nie jest prawidłowo ogrzewana, jest zabrudzona lub uszkodzona; problem może dotyczyć styku, elektromagnesu albo zaworu | Sprawdź, czy końcówka termopary znajduje się w strefie płomienia, czy palnik ma prawidłowy kształt płomienia i czy pokrętło wciska trzpień zaworu do końca | Jeżeli zamiana identycznych elementów między palnikami przenosi usterkę, podejrzany jest element. Jeżeli usterka pozostaje w tym samym miejscu, sprawdź korpus palnika, ustawienie termopary, zawór i jego połączenia |
| Palnik zapala się dopiero po wielu próbach | Zabrudzenie, wilgoć, słaba iskra, niewłaściwe położenie iskrownika, problem z dopływem gazu lub elementami palnika | Porównaj iskrę i płomień z sąsiednim palnikiem. Obejrzyj ceramiczną izolację iskrownika oraz przewód. Sprawdź, czy po myciu elementy całkowicie wyschły | Sam dźwięk „cykania” nie potwierdza prawidłowego przeskoku iskry w odpowiednim miejscu. Nie wymieniaj generatora, jeśli problem występuje tylko na jednym torze |
| Płomień jest żółty, kopci lub jest niestabilny | Zabrudzone otwory, niewłaściwa dysza, uszkodzony korpus lub nakrywka, nieprawidłowy rodzaj gazu albo problem z instalacją | Po wystudzeniu oczyść palnik i porównaj jego elementy z innymi. Sprawdź oznaczenie gazu na tabliczce oraz zgodność dysz z dokumentacją urządzenia | Zmiana dysz lub rodzaju gazu wymaga właściwej regulacji i kontroli przez uprawnionego instalatora. Nie dobieraj dyszy wyłącznie po średnicy otworu |
| Piekarnik nie zapala się lub nie utrzymuje płomienia | Problem z zapalaniem, termoparą, zaworem, palnikiem piekarnika, pokrętłem albo regulacją | Ustal, czy gaz dociera do piekarnika, czy pojawia się zapłon i czy płomień gaśnie natychmiast po zwolnieniu pokrętła. Nie demontuj układu gazowego bez procedury dla danego wariantu | Brak zapłonu i gaśnięcie po zapłonie prowadzą do różnych kontroli. Nie kupuj jednocześnie iskrownika, termopary i zaworu bez potwierdzenia przyczyny |
| Piekarnik grzeje nierówno lub zbyt słabo | Niewłaściwy płomień, zabrudzenie palnika, problem z termostatem lub zaworem, nieszczelne drzwi albo uszkodzenie elementów komory | Obejrzyj płomień i uszczelnienie drzwi. Porównaj zachowanie urządzenia po osiągnięciu temperatury, ale nie reguluj zaworu gazowego bez uprawnień | Nierówne pieczenie nie jest dowodem uszkodzenia konkretnej części gazowej. Najpierw wyklucz ustawienie rusztu, naczynie, uszczelkę i błędną obsługę funkcji |
Palnik nie zapala się: od czego zacząć
Jeżeli problem dotyczy jednego palnika, zacznij od czynności niewymagających ingerencji w instalację gazową:
- Zamknij dopływ gazu i poczekaj, aż urządzenie ostygnie.
- Zdejmij ruszt, nakrywkę i koronę palnika.
- Usuń resztki jedzenia, tłuszcz i wilgoć. Otwory płomieniowe oczyść delikatnie, bez powiększania ich średnicy.
- Sprawdź, czy iskrownik nie jest pęknięty, zatłuszczony lub przesunięty.
- Załóż elementy dokładnie w ich położeniu i sprawdź działanie zgodnie z instrukcją użytkowania.
Jeżeli nie działa kilka palników, bardziej prawdopodobne staje się uszkodzenie wspólnego generatora, zasilania zapłonu lub wiązki. Jeżeli tylko jeden palnik nie reaguje, nie zaczynaj od wymiany generatora. W kuchniach z zapłonem iskrowym iskra może pojawiać się na kilku palnikach jednocześnie, dlatego sam fakt iskrzenia nie wskazuje jeszcze, że zapłon trafia w odpowiednie miejsce.
Gdy płomień gaśnie po puszczeniu pokrętła
Ten objaw wiąże się z działaniem zabezpieczenia przeciwwypływowego. Termopara musi zostać ogrzana przez płomień i przekazać sygnał umożliwiający utrzymanie otwartego zaworu. Jeżeli płomień gaśnie po zwolnieniu pokrętła, możliwe są co najmniej cztery grupy przyczyn:
- końcówka termopary jest zabrudzona, odsunięta od płomienia lub niewłaściwie zamocowana;
- płomień jest zbyt mały, odchyla się albo nie ogrzewa czujnika;
- połączenie termopary z elektromagnesem zaworu jest zabrudzone lub luźne;
- uszkodzony jest elektromagnes, zawór, pokrętło albo element palnika.
Najbardziej użyteczne jest porównanie z działającym palnikiem. Można porównać położenie termopary, kształt płomienia i elementy górnej części palnika. W niektórych konstrukcjach test zamiany identycznej termopary lub elementu palnika pomaga ustalić, czy usterka przenosi się wraz z częścią. Nie stosuj takiej próby, jeżeli wymaga rozszczelnienia przewodu gazowego albo nie masz pewności co do identyczności elementów.
Nie mostkuj zabezpieczenia przeciwwypływowego i nie pozostawiaj urządzenia z płomieniem, który gaśnie lub z podejrzeniem wypływu gazu. Jeżeli po zgaśnięciu wyczuwasz gaz, zamknij zawór odcinający, przewietrz pomieszczenie bez używania przełączników i urządzeń mogących wytworzyć iskrę, a następnie zleć kontrolę uprawnionemu instalatorowi.
Pomiary i kontrola połączeń
W tej kategorii pomiary elektryczne mają ograniczone zastosowanie, ponieważ sama obecność ciągłości przewodu nie potwierdza prawidłowego działania zapłonu ani zabezpieczenia gazowego.
Przy odłączonym zasilaniu można:
- sprawdzić wzrokowo stan izolacji przewodów zapłonu i konektorów;
- sprawdzić ciągłość przewodu lub styku przełącznika zapłonu, jeżeli konstrukcja i dokumentacja przewidują taki test;
- porównać podejrzany tor z identycznym, sprawnym torem;
- ocenić, czy nie ma śladów przypalenia, wilgoci, przebicia do obudowy lub luźnego mocowania.
Wynik „ciągłość jest” nie potwierdza, że iskrownik ma właściwe położenie, generator wytwarza wystarczającą iskrę ani że termopara prawidłowo współpracuje z zaworem. Nie podawaj jednej uniwersalnej rezystancji termopary, generatora lub zaworu dla wszystkich wersji Amica. Wartości, punkty pomiarowe i sposób badania należy porównać z dokumentacją konkretnego wariantu.
Diagnostyka pod napięciem, pomiary przy pracującym zapłonie oraz kontrola elementów gazowych są czynnościami dla wykwalifikowanego serwisanta. Nie dotykaj przewodów zapłonowych podczas pracy i nie sprawdzaj szczelności gazu płomieniem.
Dostęp do części i wymiana
W wielu kuchniach wolnostojących dostęp do termopary, wiązki zapalaczy, generatora i zaworów uzyskuje się od góry po zdjęciu rusztów, nakrywek i elementów palników, a następnie blatu lub pokrywy płyty. Dokładna kolejność zależy od konstrukcji konkretnej wersji. Przed rozpoczęciem:
- zamknij zawór gazu i odłącz zasilanie elektryczne;
- poczekaj, aż urządzenie całkowicie ostygnie;
- wykonaj zdjęcia położenia przewodów i mocowań;
- oznacz konektory przed odłączeniem;
- nie ciągnij za przewody zapłonowe;
- nie obracaj ani nie wyginaj rur gazowych podczas zdejmowania blatu.
Przy wymianie termopary trzeba zachować właściwe położenie końcówki względem płomienia, zamocować ją w uchwycie i prawidłowo podłączyć do zaworu. Przy wymianie iskrownika ważne są długość, sposób mocowania, kształt izolatora i przebieg przewodu. Przy zaworze gazowym lub dyszy nie wystarcza zgodność gwintu: znaczenie ma rodzaj gazu, zabezpieczenie przeciwwypływowe, wariant palnika i regulacja.
Po naprawie należy sprawdzić stabilność płomienia, działanie zapłonu i zabezpieczenia oraz szczelność połączeń zgodnie z procedurą serwisową. Prace przy instalacji gazowej, wymiana zaworu, dysz lub podłączenie urządzenia do innego rodzaju gazu wymagają odpowiednich kwalifikacji, uprawnień i właściwych narzędzi.
Jak dobrać część do Amica 19516
Dla urządzeń Amica przygotuj pełny zestaw danych z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Nazwa SG2.42S2ZpPw i oznaczenie SG0400 pomagają zidentyfikować rodzinę urządzenia, ale mogą nie wystarczyć do rozróżnienia wykonania. Sprawdź także, czy urządzenie jest przystosowane do gazu ziemnego czy płynnego, jaki jest typ palnika, jak wygląda mocowanie części i jakie oznaczenie znajduje się na demontowanym elemencie.
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów lub podobnej nazwie. Dotyczy to szczególnie termopar, iskrowników, zaworów, dysz, korpusów palników, drzwi i elementów piekarnika. Identyczne złącze nie gwarantuje takiej samej długości, charakterystyki, pozycji montażowej ani współpracy z zabezpieczeniem.
Przed zamówieniem porównaj pełne dane z tabliczki, oznaczenie starej części, wymiary, mocowania i wariant gazowy. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz uszkodzonego elementu i przekaż je do weryfikacji.
Konserwacja, która ogranicza liczbę usterek
Po wystudzeniu utrzymuj w czystości otwory płomieniowe, korony, nakrywki i okolice iskrownika. Po zalaniu palnika nie uruchamiaj go, dopóki elementy nie zostaną oczyszczone i wysuszone. Nie używaj ostrych narzędzi do rozwiercania dysz ani agresywnych metod mogących zmienić kształt palnika.
Prawidłowy płomień powinien być stabilny i mieć właściwy kolor oraz kształt dla danego rodzaju gazu. Żółty, kopcący, odrywający się lub przeskakujący na dyszę płomień wymaga ustalenia przyczyny, a nie regulacji na chybił trafił. Nie zasłaniaj otworów wentylacyjnych i nie ustawiaj kuchni bez zachowania wymagań producenta.
FAQ
Czy sama iskra oznacza, że iskrownik jest sprawny?
Nie. Iskra może być zbyt słaba, trafiać w niewłaściwe miejsce albo występować przy zabrudzonym i mokrym palniku. Sprawdź położenie iskrownika, stan izolatora, przewód oraz czystość i osadzenie korony palnika. Jeżeli problem dotyczy tylko jednego palnika, generator nie jest pierwszym elementem do wymiany.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Najpierw sprawdź, czy płomień ogrzewa końcówkę termopary i czy elementy palnika są czyste oraz prawidłowo założone. Przyczyną może być termopara, jej styk z zaworem, elektromagnes, zawór, pokrętło lub niewłaściwy płomień. Nie omijaj zabezpieczenia przeciwwypływowego.
Czy termopara pasująca do innej kuchni Amica będzie odpowiednia?
Nie można tego potwierdzić po samej marce. Porównaj pełne dane urządzenia, długość, sposób mocowania, rodzaj końcówki i zgodność katalogową. Dla Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy mogę sam wymienić dysze w tej kuchni?
Wymiana dysz i regulacja urządzenia przy zmianie rodzaju gazu wymagają uprawnień instalatora. Nie dobieraj dysz według wyglądu ani nie reguluj płomienia bez potwierdzenia rodzaju gazu i procedury dla konkretnego wariantu.
Co przygotować do doboru części do modelu 19516?
Przygotuj zdjęcie całej tabliczki znamionowej, na którym widać model, kod wyrobu i 14-cyfrowy numer fabryczny. W przypadku części palnika, termopary, iskrownika lub drzwi warto dodać zdjęcie starego elementu, jego mocowania i wszystkich widocznych oznaczeń.
Czy nierówne pieczenie oznacza uszkodzony palnik piekarnika?
Nie zawsze. Podobny objaw mogą powodować niewłaściwe ustawienie potrawy, nieszczelne drzwi, zabrudzony palnik, nieprawidłowy płomień, termostat lub zawór. Najpierw ustal, czy problem dotyczy zapłonu, utrzymania płomienia, temperatury czy rozkładu ciepła w komorze.
