1002204 - AMW 20 BE Kuchenka mikrofalowa
Części do kuchenki mikrofalowej Amica AMW 20 BE o kodzie wyrobu 1002204 obejmują elementy napędu talerza, drzwi, sterowania, oświetlenia i obwodu grzania. Przed zakupem ustal, czy problem dotyczy mocowania, silnika, blokady drzwi czy układu wysokiego napięcia. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać usterkę kuchenki Amica AMW 20 BE?
AMW 20 BE jest kuchenką z talerzem obrotowym oraz funkcjami mikrofal, grilla i pracy kombinowanej. Dlatego ten sam pozorny objaw może dotyczyć różnych obwodów. Przykładowo sprawny grill nie potwierdza sprawności magnetronu, a działający wyświetlacz nie oznacza, że układ wysokiego napięcia otrzymuje zasilanie.
Przed rozbieraniem urządzenia sprawdź, w którym momencie pojawia się problem:
| Objaw | Co warto wykluczyć najpierw | Możliwy obszar usterki |
| Brak reakcji i ciemny wyświetlacz | gniazdo, wtyczkę, przewód zasilający i zadziałanie zabezpieczenia instalacji | bezpiecznik sieciowy, zabezpieczenie termiczne, przewody, moduł zasilania |
| Wyświetlacz działa, ale program nie startuje | blokadę panelu, domknięcie drzwi i mechaniczne zaczepy | mikroprzełączniki drzwi, ich uchwyt, zawiasy lub sterowanie |
| Talerz i wentylator pracują, ale potrawa pozostaje zimna | ustawioną moc, czas oraz właściwy tryb pracy | obwód wysokiego napięcia, przekaźnik, magnetron, dioda, kondensator, transformator lub bezpiecznik WN |
| Kuchenka grzeje, ale talerz stoi | ułożenie talerza, wózek z rolkami i sprzęgło napędu | silnik talerza, przewody albo jego sterowanie |
| Pojawiają się iskry | naczynie i metalowe elementy w komorze | zabrudzona lub nadpalona płytka mikowa, uszkodzona powłoka komory, falowód albo antena magnetronu |
| Drzwi opadają, ocierają lub wymagają dociskania | zawiasy, zaczepy, sprężyny i ramy drzwi | rozregulowanie mechanizmu lub uszkodzenie zespołu blokady |
Kuchenka nie uruchamia programu
Jeżeli panel reaguje, lecz po naciśnięciu START nic się nie dzieje, upewnij się najpierw, że nie jest aktywna blokada przycisków. W tym modelu blokowanie i odblokowanie odbywa się z panelu sterowania, dlatego brak startu nie musi oznaczać uszkodzenia części.
Następnie obserwuj drzwi. Powinny domykać się płynnie, bez unoszenia, dociskania ręką ani trzaskania. Zużyty zaczep, skrzywiony zawias lub przesunięta skrzynka blokady może sprawić, że mikroprzełączniki nie zmienią stanu w prawidłowej kolejności. W takim przypadku wymiana samego przełącznika nie pomoże, jeśli przyczyną jest mechanika drzwi.
Mikroprzełącznik można sprawdzić omomierzem dopiero po odłączeniu przewodów od jego zacisków. Należy zidentyfikować styki COM, NO i NC zgodnie z oznaczeniami konkretnego elementu, a następnie skontrolować zmianę ciągłości podczas naciskania dźwigni. Wynik powinien zmieniać się zdecydowanie, bez zanikania po lekkim poruszeniu końcówkami. Taki test potwierdza działanie elektryczne przełącznika poza obwodem, ale nie wykazuje jeszcze, czy drzwi uruchamiają go we właściwym momencie.
Nie wolno mostkować blokad ani uruchamiać kuchenki z otwartymi drzwiami. Po naprawie zawiasów, zamków, ramek lub mikroprzełączników konieczna jest kontrola działania wszystkich zabezpieczeń, prawidłowego przylegania drzwi oraz pomiar emisji mikrofal odpowiednim miernikiem.
Mikrofala działa, ale nie podgrzewa
Jeżeli odliczany jest czas, świeci lampka, pracuje wentylator i obraca się talerz, usterki należy szukać przede wszystkim w torze odpowiedzialnym za wytwarzanie mikrofal. Możliwe są jednak również przerwa w przewodach, wypalone złącze, niesprawny przekaźnik lub blokada drzwi, która pozwala uruchomić część odbiorników, ale nie załącza całego układu.
Podstawowe pomiary serwisowe wykonuje się przy odłączonym urządzeniu, po kontrolowanym rozładowaniu kondensatora wysokiego napięcia i odpięciu badanego elementu od obwodu. Sprawdza się między innymi:
- ciągłość bezpiecznika oraz zabezpieczeń termicznych;
- stan konektorów, izolacji i przewodów prowadzących do transformatora;
- pojemność kondensatora oraz brak zwarcia jego zacisków do obudowy;
- przewodzenie diody wysokiego napięcia w jednym kierunku;
- ciągłość włókna magnetronu i brak przejścia z jego zacisków do obudowy;
- uzwojenia transformatora według danych serwisowych właściwych dla zastosowanej części.
Zwykły multimetr może pokazać brak przewodzenia diody WN w obu kierunkach, mimo że element jest sprawny, ponieważ napięcie testowe miernika bywa za niskie. Podobnie ciągłość włókna magnetronu i brak zwarcia do masy nie potwierdzają zdolności magnetronu do generowania mikrofal pod obciążeniem. Wynik pomiaru trzeba zestawić z objawem, stanem anteny magnetronu, zasilaniem transformatora i pozostałymi elementami obwodu.
Jeżeli bezpiecznik przepala się podczas otwierania lub zamykania drzwi, należy najpierw sprawdzić sekwencję działania mikroprzełączników i mechanizm rygli. Jeśli zabezpieczenie ulega uszkodzeniu dopiero po rozpoczęciu grzania, podejrzenie przesuwa się w stronę obwodu wysokiego napięcia. Nie należy montować kolejnego bezpiecznika bez znalezienia przyczyny zwarcia.
Opisane czynności serwisowe dotyczą obwodu zdolnego wytworzyć napięcie zagrażające życiu. Wymagają kwalifikacji, doświadczenia, właściwych przyrządów i procedury przeznaczonej dla danej konstrukcji. Nie są przeznaczone dla osoby bez przygotowania.
Talerz nie obraca się lub obraca skokowo
Diagnostykę rozpocznij bez zdejmowania obudowy:
- Wyjmij szklany talerz i sprawdź, czy jego gniazdo nie jest wyszczerbione.
- Obejrzyj wózek z rolkami. Rolki powinny obracać się swobodnie, a pierścień nie może być pęknięty ani zdeformowany.
- Sprawdź krzyżak lub sprzęgło osadzone na osi silnika. Wyrobione gniazdo może ślizgać się pod obciążeniem, mimo że sama oś się obraca.
- Usuń resztki jedzenia z toru rolek i sprawdź, czy talerz został prawidłowo ułożony.
- Uruchom krótki test z naczyniem zawierającym wodę. Nie uruchamiaj pustej kuchenki.
Jeżeli oś nie porusza się mimo prawidłowego ułożenia wyposażenia, możliwe są uszkodzenie silnika, przerwa w jego przewodach albo problem ze sterowaniem. W opisanym przypadku dotyczącym AMW 20 BE skuteczną naprawą była wymiana silnika, ale pojedynczy przypadek nie uzasadnia zakupu bez wcześniejszego sprawdzenia elementów mechanicznych.
Silnik znajduje się zwykle pod dnem komory. Sposób dostępu zależy od wykonania dolnej osłony; nie należy wycinać ani odginać elementów, jeśli producent nie przewidział takiej procedury. Po odłączeniu silnika można skontrolować ciągłość uzwojenia, ale właściwą rezystancję i napięcie zasilania trzeba odczytać z oznaczeń silnika lub dokumentacji. Silniki o podobnej obudowie mogą różnić się napięciem, mocą, prędkością, kierunkiem pracy i kształtem osi.
Co zrobić, gdy kuchenka iskrzy?
Po zauważeniu błysków, trzasków albo zapachu zwęglonego tłuszczu natychmiast przerwij program. Najpierw wyjmij naczynie i sprawdź, czy nie ma metalowych zdobień, folii, zszywek lub uszkodzonej metalizowanej powłoki. Metalowy ruszt przeznaczony do grilla można stosować wyłącznie zgodnie z instrukcją odpowiedniego trybu; przypadkowego metalowego wyposażenia nie wolno wkładać do komory.
Płytka mikowa osłaniająca wyjście falowodu powinna być czysta, sucha, płaska i pozbawiona zwęgleń. Ciemna plama przechodząca przez materiał, wypalenie krawędzi lub luźne mocowanie kwalifikują płytkę do wymiany. Nowy element musi mieć odpowiedni obrys, grubość i otwory. Nie może zasłaniać wentylacji ani pozostawiać odsłoniętego falowodu.
Po wyjęciu uszkodzonej miki trzeba obejrzeć powierzchnię za nią. Nadpalona antena magnetronu, stopiony kołpak lub uszkodzony falowód oznaczają, że wymiana samej płytki może nie usunąć przyczyny. Iskrzenie może też powstawać na odprysku emalii odsłaniającym metal komory. Do naprawy wnętrza wolno użyć wyłącznie powłoki przeznaczonej do komór mikrofalowych, po prawidłowym przygotowaniu podłoża.
Dostęp do części i zakres samodzielnej wymiany
Bez otwierania metalowej obudowy można wymienić lub skontrolować przede wszystkim talerz, wózek z rolkami, krzyżak napędu oraz — jeśli jest mocowana od strony komory — płytkę mikową. Przed montażem należy porównać wymiary, punkty podparcia i kształt mocowania starego elementu.
Zdjęcie obudowy jest potrzebne przy dostępie do lampy, wentylatora, silnika w niektórych wykonaniach, modułu, zespołu blokady oraz obwodu wysokiego napięcia. Samo wyjęcie wtyczki nie usuwa zagrożenia zgromadzonym ładunkiem kondensatora. Nie wolno dotykać elementów wewnętrznych ani wykonywać prób z otwartą obudową bez procedury serwisowej i kwalifikacji.

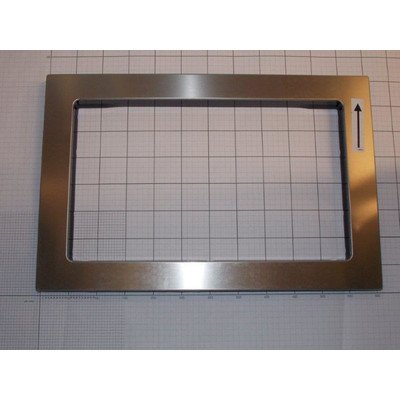

Naprawę drzwi należy traktować jako czynność związaną z bezpieczeństwem, a nie wyłącznie estetyką. Pękniętej szyby, zdeformowanej ramy, uszkodzonych zawiasów albo niesprawnych zaczepów nie należy kleić prowizorycznie. Po montażu drzwi muszą zamykać się bez luzu, a urządzenie powinno przejść kontrolę blokad i emisji mikrofal.
Jak dobrać część do Amica AMW 20 BE?
Podstawą doboru jest pełne oznaczenie urządzenia. Dla tej kategorii powinno ono obejmować:
- model AMW 20 BE;
- kod wyrobu 1002204;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka może znajdować się przy ramie otworu drzwiowego, z tyłu albo na bocznej powierzchni obudowy dostępnej po wysunięciu urządzenia. Nie odczytuj danych z samego panelu czołowego, ponieważ podobne nazwy handlowe mogą występować w różnych wykonaniach.
Przy częściach mechanicznych porównaj wymiary, stronę montażu, kształt zaczepów, rodzaj osi i rozmieszczenie otworów. Przy elementach elektrycznych znaczenie mają także napięcie, moc, funkcja styków, sposób podłączenia oraz oznaczenie producenta części. W przypadku modułu trzeba dodatkowo ustalić wersję wykonania i ewentualne wymagania dotyczące konfiguracji — podobne złącza nie gwarantują zgodności.
Najbezpieczniejszy następny krok to przesłanie kompletu danych z tabliczki oraz zdjęcia starej części z czytelnymi oznaczeniami. Pozwala to potwierdzić zgodność katalogową zamiast dobierać element wyłącznie po wyglądzie.
FAQ – części i naprawa Amica AMW 20 BE
Czy niedziałający talerz oznacza uszkodzony silnik?
Nie. Najpierw sprawdź ułożenie talerza, rolki i krzyżak przenoszący napęd. Dopiero gdy mechanika obraca się swobodnie, należy badać silnik, przewody i sterowanie. W AMW 20 BE odnotowano skuteczną wymianę silnika, ale nie jest to dowód dla każdej takiej usterki.
Czy sprawny grill oznacza, że kuchenka jest sprawna?
Nie. Grill korzysta z innego elementu grzejnego niż tryb mikrofal. Jeśli grill działa, a potrawa pozostaje zimna podczas pracy mikrofal, trzeba sprawdzić tor zasilania magnetronu i blokady drzwi.
Czy magnetron można jednoznacznie sprawdzić omomierzem?
Omomierz pozwala wykryć przerwę włókna lub zwarcie zacisku do obudowy. Prawidłowy wynik tych dwóch testów nie potwierdza jednak, że magnetron wytwarza właściwą moc podczas pracy.
Czy można nadal używać kuchenki, gdy iskrzy przy płytce mikowej?
Nie. Iskrzenie może powiększać zwęglenie, uszkodzić falowód i antenę magnetronu. Urządzenie należy wyłączyć, a przed ponownym użyciem skontrolować mikę, komorę i elementy znajdujące się za osłoną.
Dlaczego potrzebny jest 14-cyfrowy numer fabryczny, skoro znam model?
Model AMW 20 BE i kod 1002204 określają urządzenie, lecz numer fabryczny pomaga rozróżnić wariant lub serię produkcyjną. Jest szczególnie ważny przy drzwiach, elementach sterowania i innych częściach zmienianych w trakcie produkcji.
