1004413 - Kuchenka mikrofalowa AMW-20 BI
Części do kuchenki mikrofalowej Amica AMW-20 BI o kodzie wyrobu 1004413 pomagają usunąć brak grzania, iskrzenie, problemy z drzwiami, oświetleniem lub obrotem talerza. Przed zakupem ustal źródło usterki i porównaj część z pełnymi danymi urządzenia: modelem, kodem wyrobu oraz 14-cyfrowym numerem fabrycznym z tabliczki znamionowej.
Części do Amica AMW-20 BI 1004413 a objawy usterki
Ta strona dotyczy części przeznaczonych do kuchenki mikrofalowej do zabudowy Amica AMW-20 BI, kod wyrobu 1004413. Ten sam objaw może wynikać z uszkodzenia kilku różnych elementów, dlatego przed zamówieniem magnetronu, transformatora, programatora lub innego kosztownego podzespołu warto ustalić, która funkcja rzeczywiście przestała działać.
| Objaw | Co może być przyczyną | Od czego zacząć sprawdzanie |
| Urządzenie jest całkowicie nieaktywne | zasilanie, przewód, filtr przeciwzakłóceniowy, bezpiecznik, termik, połączenia lub układ sterowania | sprawdzić gniazdo innym odbiornikiem, przewód i widoczne oznaki przegrzania; dalsze testy wymagają zdjęcia obudowy |
| Światło i talerz działają, ale potrawa pozostaje zimna | obwód wysokiego napięcia, magnetron, dioda, kondensator, transformator, bezpiecznik WN, przekaźnik lub programator | potwierdzić objaw próbą z naczyniem wody; nie uruchamiać pustej komory |
| Kuchenka nie startuje lub reaguje na dociskanie drzwi | zaczepy drzwi, uchwyt przełączników, mikroprzełączniki albo rozregulowane zawiasy | obejrzeć rygle i sprawdzić, czy drzwi zamykają się równo, bez luzu i konieczności dociskania |
| Talerz nie obraca się, lecz urządzenie grzeje | niewłaściwe ułożenie talerza, pierścień z rolkami, sprzęgło, zalanie, silnik lub brak jego zasilania | wyjąć talerz, oczyścić bieżnię rolek i skontrolować element przenoszący napęd |
| W komorze pojawiają się iskry lub trzaski | zabrudzona albo zwęglona płytka mikowa, resztki metalu, uszkodzona powłoka komory lub antena magnetronu | natychmiast przerwać pracę i obejrzeć komorę, płytkę oraz miejsce wylotu falowodu |
| Grill nie grzeje, ale mikrofale działają | grzałka, termostat grilla, przewody, przełącznik funkcji lub sterowanie | sprawdzić, czy problem dotyczy wyłącznie grilla; nie przypisywać go automatycznie magnetronowi |
Mikrofalówka działa, ale nie podgrzewa
Obracający się talerz, działający wentylator i oświetlenie nie potwierdzają sprawności toru mikrofalowego. Elementy pomocnicze mogą być zasilane, mimo że magnetron nie otrzymuje właściwego zasilania albo nie wytwarza energii mikrofalowej.
Najpierw wykonaj bezpieczną próbę użytkową: umieść w komorze naczynie odpowiednie do mikrofal z odmierzoną ilością wody, uruchom krótkie grzanie i porównaj temperaturę przed oraz po próbie. Kuchenki nie wolno uruchamiać na pusto. Jeżeli woda się nie ogrzewa, dalsza diagnostyka obejmuje między innymi:
- stan złączy i przewodów obwodu grzania;
- mikroprzełączniki drzwi oraz mechanizm ich uruchamiania;
- bezpiecznik wysokiego napięcia, jeśli występuje w danym wykonaniu;
- diodę i kondensator wysokiego napięcia;
- transformator oraz magnetron;
- styki przekaźnika lub programatora sterującego grzaniem.
Brak ciągłości bezpiecznika potwierdza jego przepalenie, ale nie wyjaśnia przyczyny. Założenie kolejnego bezpiecznika bez znalezienia zwarcia może zakończyć się jego natychmiastowym uszkodzeniem. Ważny jest moment zadziałania zabezpieczenia: awaria występująca przy poruszaniu drzwiami kieruje uwagę na blokady, natomiast przepalenie dopiero po rozpoczęciu grzania może wskazywać na obwód wysokiego napięcia.
Podstawowy pomiar magnetronu obejmuje kontrolę ciągłości włókna i brak przejścia między jego zaciskami a obudową. Prawidłowy wynik takiego testu wyklucza przerwę lub bezpośrednie zwarcie do masy, ale nie dowodzi, że magnetron wytwarza mikrofale pod obciążeniem. Nie należy więc kupować transformatora lub magnetronu wyłącznie dlatego, że pozostałe funkcje kuchenki działają.
Jak sprawdzić drzwi i mikroprzełączniki
Zaczepy drzwi uruchamiają zespół przełączników zabezpieczających. Uszkodzony rygiel, pęknięty uchwyt przełączników, zużyty zawias albo niesprawny mikrowyłącznik może uniemożliwiać start, przerywać cykl lub powodować zadziałanie bezpiecznika.
Bez rozbierania urządzenia można sprawdzić, czy:
- drzwi nie opadły i nie ocierają o front;
- oba zaczepy są kompletne i poruszają się swobodnie;
- zamknięcie następuje bez trzaskania i dodatkowego dociskania;
- urządzenie nie startuje zależnie od położenia drzwi.
Test elektryczny wykonuje się po odłączeniu przewodów od badanego przełącznika, oznaczeniu ich położenia i ustawieniu miernika na kontrolę ciągłości. Styk powinien jednoznacznie zmieniać stan podczas wciskania i zwalniania dźwigni. Trzeba uwzględnić, że w zespole mogą znajdować się styki normalnie otwarte i normalnie zamknięte, dlatego sam brak przejścia w jednym położeniu nie oznacza usterki. Należy porównać zachowanie z oznaczeniami COM, NO i NC oraz schematem danego wykonania.
Nie wolno mostkować przełączników ani próbować uruchamiać kuchenki z otwartymi drzwiami. Po naprawie drzwi, zamka, zawiasów lub uchwytu wyłączników serwis powinien skontrolować działanie blokad i szczelność mikrofalową urządzenia. Odpowiednie części można znaleźć w kategoriach przełączników do mikrofal Amica oraz zamków drzwiczek.
Talerz nie obraca się lub pracuje nierówno
Jeżeli podgrzewanie działa, a talerz stoi, rozpocznij od elementów dostępnych z wnętrza komory. Talerz musi prawidłowo opierać się na pierścieniu z rolkami i zazębiać ze sprzęgłem silnika. Zaschnięte resztki jedzenia, pęknięta rolka, przesunięty pierścień albo wyrobione gniazdo talerza mogą zatrzymać obrót mimo sprawnego silnika.
Po wyjęciu talerza:
- Oczyść dno komory i bieżnię rolek.

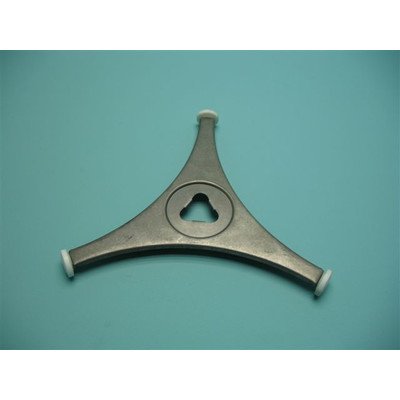

- Obejrzyj pierścień, rolki oraz centralne mocowanie.
- Sprawdź, czy sprzęgło nie jest pęknięte i nie obraca się luźno na osi.
- Ustaw wszystkie elementy równo i przeprowadź próbę z naczyniem wody.
Jeżeli napęd obraca się bez talerza, lecz zatrzymuje pod obciążeniem, przyczyną może być uszkodzone sprzęgło, opór rolek albo zużyty silnik o zbyt małym momencie. Pomiar ciągłości uzwojenia wykrywa przerwę, ale nie potwierdza odpowiedniego momentu obrotowego. Sprawny silnik również nie zadziała, jeśli nie otrzymuje zasilania z programatora lub modułu.
Przed wymianą porównaj napięcie znamionowe, mocowanie, wysokość i kształt osi oraz kierunek pracy. Wygląd obudowy silnika nie wystarcza do potwierdzenia zgodności. Zobacz silniki napędu mikrofal Amica i talerze do mikrofal Amica.
Iskrzenie i uszkodzona płytka mikowa
Płytka mikowa osłania wylot falowodu przed parą, tłuszczem i resztkami potraw. Ciemna plama, zwęglenie, pęcherz lub wypalony otwór mogą powodować iskrzenie. Podobny objaw wywołują metalowe dekoracje naczyń, folia aluminiowa, pozostawione sztućce oraz uszkodzona powłoka komory.
Po wystąpieniu iskier nie uruchamiaj kolejnych cykli „na próbę”. Odłącz urządzenie, wyjmij wyposażenie i obejrzyj płytkę oraz jej otoczenie. Samo przetarcie powierzchni nie wystarczy, jeśli materiał jest zwęglony — zwęglenie przewodzi prąd i może ponownie inicjować łuk elektryczny.
Po wyjęciu uszkodzonej osłony trzeba także sprawdzić, czy za nią nie ma tłuszczu, nadpaleń falowodu lub uszkodzenia anteny magnetronu. Wymiana samej płytki nie rozwiąże problemu, jeśli w kanale pozostało zwęglenie albo magnetron został już uszkodzony. Nową płytkę należy dobrać według kształtu, wymiarów, otworów i sposobu mocowania. Dostępne warianty znajdują się w kategorii płytek mikowych do mikrofal Amica.
Pomiary podzespołów — co rzeczywiście mówi wynik
Pomiary rezystancji i ciągłości wykonuje się przy odłączonym zasilaniu, po wypięciu co najmniej jednego przewodu badanego elementu. Pomiar części pozostawionej w obwodzie może pokazywać przejście przez inne podzespoły i prowadzić do błędnego rozpoznania.
- Bezpiecznik: brak ciągłości oznacza przepalenie, ale nie wskazuje źródła przeciążenia.
- Termostat lub wyłącznik termiczny: brak ciągłości może oznaczać zadziałanie albo uszkodzenie; wynik trzeba oceniać w temperaturze określonej dla części.
- Mikroprzełącznik: należy sprawdzić zmianę stanu pomiędzy właściwymi zaciskami, a nie tylko pojedynczy odczyt.
- Silnik talerza: przerwa w uzwojeniu potwierdza usterkę elektryczną; ciągłość nie wyklucza zatarcia lub utraty momentu.
- Dioda wysokiego napięcia: zwykły tryb testu diody w multimetrze może nie dostarczyć napięcia wystarczającego do jej otwarcia. Wynik „przerwa w obu kierunkach” nie zawsze oznacza uszkodzenie.
- Kondensator: pomiar pojemności i kontrola zwarcia pozwalają wykryć część wad, lecz nie zawsze ujawniają przebicie pojawiające się dopiero przy wysokim napięciu.
- Magnetron: ciągłość włókna i izolacja od obudowy są testami wstępnymi, a nie pełnym potwierdzeniem emisji mikrofal.
Obwód wysokiego napięcia kuchenki może zachować niebezpieczny ładunek również po wyjęciu wtyczki. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, procedury bezpiecznego rozładowania kondensatora i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Pomiary pod napięciem powinien wykonywać wyłącznie wykwalifikowany technik.
Dostęp do części w kuchence do zabudowy
Talerz, pierścień obrotowy, sprzęgło i płytka mikowa są dostępne od strony komory. Dostęp do silnika talerza, wyłączników drzwi, programatora, wentylatora oraz obwodu wysokiego napięcia wymaga już częściowego lub pełnego demontażu urządzenia.
W wersji do zabudowy najpierw trzeba odłączyć zasilanie, usunąć ruchome wyposażenie i wysunąć kuchenkę z mebla zgodnie z instrukcją montażową właściwą dla tego wykonania. Sposób zamocowania frontu i korpusu może się różnić, dlatego nie należy podważać ramki ani ciągnąć za drzwi. Urządzenie powinno być podparte podczas odkręcania mocowań.
Przed rozłączeniem instalacji wykonaj zdjęcia i oznacz złącza. Nie opieraj się wyłącznie na kolorach przewodów. Po wymianie trzeba odtworzyć prowadzenie wiązek, zamontować osłony, sprawdzić przewód ochronny oraz upewnić się, że żaden przewód nie dotyka transformatora, grzałki, wentylatora ani ostrych krawędzi.
Jak dobrać część do AMW-20 BI
Nazwa AMW-20 BI może nie wystarczyć do identyfikacji wariantu technicznego. Dla urządzeń Amica przygotuj:
- pełny model;
- kod wyrobu 1004413;
- 14-cyfrowy numer fabryczny;
- oznaczenie z wymontowanej części, jeśli jest czytelne;
- zdjęcie tabliczki znamionowej, złącza i mocowania.
W kuchence mikrofalowej Amica tabliczka jest zwykle dostępna po otwarciu drzwi, przy lewej stronie panelu sterowania. Przy doborze talerza liczą się średnica i kształt centralnego mocowania, przy silniku — napięcie, oś i uchwyty, przy termostacie — temperatura zadziałania i sposób resetowania, a przy elementach wysokiego napięcia także parametry elektryczne oraz zgodność katalogowa.
Nie montuj elementu tylko dlatego, że ma podobne złącze lub mieści się w otworach. Dotyczy to szczególnie transformatorów, magnetronów, programatorów, przełączników bezpieczeństwa i termostatów. Następnym krokiem przed zakupem powinno być porównanie pełnych danych z tabliczki oraz numeru starej części z wykazem zgodności.
FAQ — części do Amica AMW-20 BI 1004413
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Taki sam objaw może powodować dioda lub bezpiecznik wysokiego napięcia, kondensator, transformator, mikroprzełącznik drzwi, przewód, przekaźnik albo programator. Podstawowy pomiar magnetronu nie potwierdza jeszcze jego pracy pod obciążeniem.
Czy można wymienić tylko przepalony bezpiecznik?
Można go wymienić dopiero po ustaleniu przyczyny zadziałania i zastosowaniu wariantu o identycznych wymaganych parametrach. Jeżeli nowy bezpiecznik ponownie się przepala, nie należy zakładać kolejnych ani zwiększać jego prądu znamionowego.
Dlaczego nowy silnik nie musi naprawić obrotu talerza?
Problem może dotyczyć pierścienia z rolkami, sprzęgła, zalania, mechanicznego oporu, przewodów lub sterowania. Przed zakupem silnika trzeba sprawdzić elementy przenoszące napęd i potwierdzić, czy uzwojenie nie ma przerwy.
Czy można używać mikrofalówki z wypaloną płytką mikową?
Nie należy jej dalej uruchamiać. Łuk elektryczny może uszkodzić falowód i antenę magnetronu. Przed założeniem nowej płytki trzeba usunąć zabrudzenia oraz ocenić stan powierzchni za osłoną.
Gdzie jest tabliczka znamionowa mikrofalówki Amica?
Producent wskazuje lewą stronę panelu kontrolnego, widoczną po otwarciu drzwi. Do doboru części przygotuj model, kod wyrobu 1004413 i pełny 14-cyfrowy numer fabryczny.
Czy części z podobnego modelu AMW-20 będą pasować?
Nie można tego założyć na podstawie wspólnej nazwy lub wyglądu. Poszczególne wykonania mogą mieć inne mocowania, parametry, programatory, wyłączniki albo elementy wysokiego napięcia. Zgodność musi wynikać z danych katalogowych dla kodu wyrobu i numeru fabrycznego.
