1004471 - Kuchenka mikrofalowa AMW-20 STG
Części do kuchenki mikrofalowej Amica AMW-20 STG o kodzie 1004471 obejmują elementy napędu talerza, drzwi, sterowania, grilla i układu mikrofalowego. Przed zakupem ustal objaw i wyklucz prostą przyczynę, taką jak źle osadzony krzyżak lub zabrudzona płytka mikowa. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak ustalić, której części wymaga Amica AMW-20 STG?
W modelu AMW-20 STG różne podzespoły mogą powodować podobny objaw. Świecąca lampka, pracujący wentylator i obracający się talerz nie potwierdzają jeszcze, że układ mikrofalowy wytwarza energię. Z kolei brak obrotu talerza nie musi oznaczać uszkodzenia silnika — najpierw trzeba skontrolować ułożenie wyposażenia i elementy przenoszące napęd.
Przed demontażem zanotuj:
- czy wyświetlacz i przyciski reagują;
- czy program rozpoczyna się po zamknięciu drzwi;
- czy słychać wentylator i napęd talerza;
- czy potrawa pozostaje zimna, czy nagrzewa się tylko wolniej;
- czy problem dotyczy wszystkich poziomów mocy, czy tylko wybranych ustawień;
- czy działa sam grill;
- czy występuje iskrzenie, zapach spalenizny, głośne buczenie albo wybijanie zabezpieczenia instalacji.
Taki zestaw informacji pozwala odróżnić usterkę napędu, drzwi, sterowania, grzałki grilla i obwodu wysokiego napięcia.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka nie reaguje | gniazdo, przewód zasilający, bezpiecznik, zabezpieczenie termiczne, programator | zasilanie gniazda, stan wtyczki i przewodu, reakcję wyświetlacza | sprawne gniazdo nie wyklucza przerwy w przewodzie ani usterki wewnętrznego zasilania |
| Program nie startuje lub wymaga dociskania drzwi | zaczep, zawias, skrzynka blokady, mikroprzełącznik | domknięcie drzwi, luzy zawiasów, stan zaczepów | poprawny pomiar przełącznika nie wyklucza, że mechanizm drzwi nie naciska go we właściwym momencie |
| Talerz się obraca, ale potrawa pozostaje zimna | programator, styki i przewody, bezpiecznik WN, dioda, kondensator, transformator lub magnetron | prawidłowe ustawienie programu i kontrolny test z wodą | ten objaw nie wskazuje samodzielnie magnetronu; układ wysokiego napięcia trzeba sprawdzać jako całość |
| Nie działa tylko część poziomów mocy | zużyte styki programatora lub problem z mechanizmem sterowania | porównać pracę na kilku ustawieniach | jeżeli grzanie działa choć na jednym ustawieniu, nie należy od razu uznawać magnetronu za uszkodzony |
| Talerz stoi, ale kuchenka grzeje | złe osadzenie talerza, zablokowane rolki, pęknięty krzyżak, sprzęgło lub silnik | wyjąć i prawidłowo ułożyć talerz, pierścień oraz krzyżak | swobodny ruch wyposażenia kieruje diagnostykę w stronę sprzęgła, silnika albo jego zasilania |
| Grill nie grzeje | grzałka kwarcowa, połączenie, zabezpieczenie termiczne lub programator | sprawdzić, czy wybrano sam grill, a następnie zbadać obwód grzałki | ciągłość grzałki nie potwierdza, że podczas programu otrzymuje ona zasilanie |
| W komorze pojawiają się iskry | resztki jedzenia, metal, zwęglona płytka mikowa, uszkodzona powłoka komory | natychmiast przerwać pracę i obejrzeć komorę oraz osłonę falowodu | sama wymiana płytki nie wystarczy, jeżeli zabrudzony lub nadpalony jest falowód albo metal komory |
Mikrofalówka działa, ale nie grzeje
Najpierw upewnij się, że wybrano funkcję mikrofal, a nie sam grill lub program o niskiej mocy. Do porównywalnej próby można użyć około 250 ml chłodnej wody w naczyniu przeznaczonym do mikrofalówek i uruchomić pełną moc na minutę. Wyraźny wzrost temperatury potwierdza wytwarzanie mikrofal, lecz nie ocenia dokładnej mocy urządzenia. Nie wolno wykonywać próby z pustą komorą.
Jeżeli woda pozostaje zimna, a talerz, lampka i wentylator działają, możliwe są między innymi:
- brak załączenia obwodu grzania przez programator;
- nadpalone lub luźne konektory;
- przerwa bezpiecznika wysokiego napięcia;
- uszkodzenie diody albo kondensatora WN;
- przerwa lub zwarcie uzwojenia transformatora;
- uszkodzenie magnetronu.
Bezpiecznika nie wolno mostkować ani zastępować elementem o przypadkowych parametrach. Przepalenie jest często skutkiem zwarcia lub przeciążenia innej części. Wstawienie nowego bezpiecznika bez znalezienia przyczyny może doprowadzić do ponownej awarii i stworzyć zagrożenie.
Co można stwierdzić miernikiem?
Pomiary wykonuje się po odłączeniu badanego elementu od obwodu. Wartości rezystancji, pojemności i przypisanie zacisków trzeba porównać ze schematem lub oznaczeniami konkretnej części — nie istnieje jedna wartość właściwa dla wszystkich kuchenek mikrofalowych.
- Bezpiecznik: brak ciągłości oznacza przerwę, ale nie wskazuje przyczyny jej powstania.
- Magnetron: obwód żarzenia powinien mieć bardzo małą rezystancję, natomiast między jego zaciskami a metalową obudową nie powinno być przejścia. Taki test wykrywa przerwę lub zwarcie do masy, lecz nie potwierdza zdolności magnetronu do wytwarzania mikrofal pod obciążeniem.
- Dioda wysokiego napięcia: zwykły tryb testu diody w multimetrze może mieć zbyt małe napięcie, aby miarodajnie zbadać wielosekcyjną diodę WN. Potrzebna jest właściwa metoda serwisowa i kontrola przewodzenia w obu kierunkach.
- Kondensator WN: pomiar pojemności może wykazać przerwę lub znaczną zmianę parametru, ale nie zawsze ujawni przebicie występujące dopiero pod wysokim napięciem.
- Transformator: ciągłość uzwojeń pozwala wykryć przerwę, lecz sam pomiar omomierzem nie wyklucza zwarć międzyzwojowych.
Układ mikrofalowy pracuje z napięciem groźnym dla życia, a kondensator może pozostawać naładowany po wyjęciu wtyczki. Opisane czynności wewnątrz urządzenia wymagają odpowiednich kwalifikacji, doświadczenia, procedury bezpiecznego rozładowania i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie należy wykonywać bezpośredniego pomiaru wysokiego napięcia ani uruchamiać kuchenki ze zdjętą osłoną.
Części obwodu grzania można przeglądać w grupach bezpieczników i diod oraz magnetronów i transformatorów. Zakup powinien nastąpić dopiero po ustaleniu uszkodzonego elementu.
Talerz nie obraca się lub pracuje nierówno
Zacznij bez otwierania obudowy. Wyjmij szklany talerz, pierścień z rolkami i krzyżak napędowy. Usuń resztki jedzenia z toru rolek, sprawdź, czy kółka nie są pęknięte i czy krzyżak nie ma wyrobionego gniazda. Po ponownym montażu talerz musi leżeć stabilnie, a jego środkowe gniazdo powinno prawidłowo wejść na sprzęgło napędu.
Jeżeli słychać pracę silnika, ale talerz stoi albo przeskakuje, podejrzane jest sprzęgło, krzyżak lub ich wzajemne dopasowanie. Jeżeli napęd milczy, możliwa jest przerwa uzwojenia silnika, odłączony konektor albo brak zasilania z programatora.
Pomiar ciągłości odłączonego silnika wykrywa przerwę uzwojenia. Wynik wskazujący zamknięty obwód nie potwierdza jednak odpowiedniego momentu obrotowego ani sprawności przekładni. Pomiar napięcia podczas pracy jest czynnością pod napięciem i może być wykonywany wyłącznie przez przygotowanego technika.
Przy wymianie trzeba porównać napięcie znamionowe, mocowanie, wysokość i kształt wałka oraz sposób podłączenia. Sam podobny wygląd silnika nie wystarcza. Odpowiednie grupy części to silniki napędu, mocowania talerzy i talerze do mikrofalówek Amica.

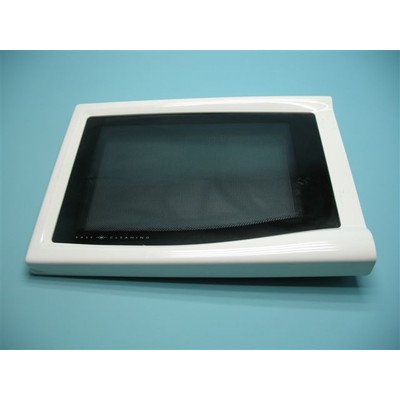

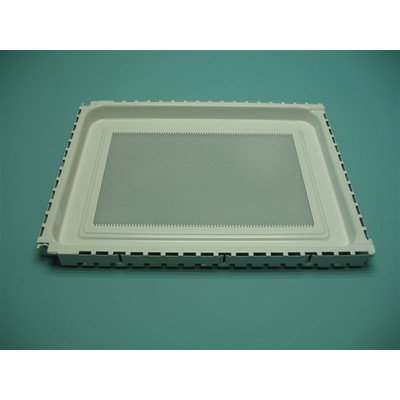

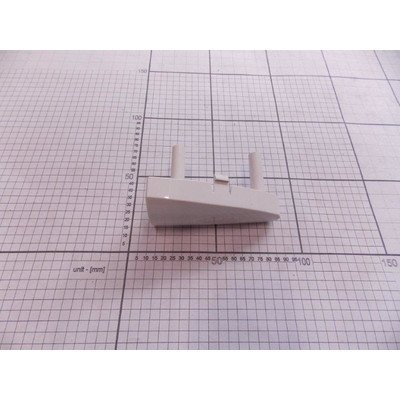

Problemy z drzwiami i uruchamianiem programu
Drzwi współpracują z zaczepami, zawiasami, dźwigniami blokady i kilkoma stykami bezpieczeństwa. Jeżeli program rozpoczyna się dopiero po dociśnięciu drzwi, nie oznacza to automatycznie uszkodzenia mikroprzełącznika. Przyczyną może być luz zawiasu, pęknięty zaczep albo przesunięta skrzynka blokady, przez co styk nie jest naciskany we właściwej kolejności.
Po odłączeniu przewodów mikroprzełącznik można sprawdzić omomierzem, wykorzystując oznaczenia COM, NO i NC na jego obudowie lub schemat urządzenia. Podczas naciskania przycisku stan odpowiednich styków powinien zmieniać się jednoznacznie, bez przerywania. Poprawny wynik badanego przełącznika nie wyklucza usterki pozostałych styków ani problemu mechanicznego z ich uruchamianiem.
Nie wolno mostkować mikroprzełączników ani sprawdzać pracy z otwartymi drzwiami. Jeżeli drzwi są wygięte, szyba uszkodzona, zawias poluzowany lub powierzchnia przylegania zdeformowana, urządzenia nie należy używać do czasu prawidłowej naprawy. Części mechanizmu można szukać w kategorii zamków drzwiczek.
Iskrzenie i uszkodzona płytka mikowa
Płytka mikowa osłania otwór falowodu przed tłuszczem i resztkami potraw, a jednocześnie przepuszcza energię mikrofalową. Brudna, nasiąknięta lub zwęglona powierzchnia może powodować trzaski, błyski i miejscowe przypalanie.
Po wystąpieniu iskrzenia:
- Przerwij program i odłącz urządzenie.
- Usuń metalowe przedmioty oraz obejrzyj wnętrze po ostygnięciu.
- Sprawdź płytkę pod kątem zwęglenia, pęknięć i wypalonych otworów.
- Obejrzyj krawędzie falowodu i powłokę komory pod kątem osmalenia, korozji oraz odsłoniętego metalu.
- Przed ponownym uruchomieniem usuń tłuszcz i resztki jedzenia.
Nowa płytka musi mieć właściwy kształt, wymiary i rozmieszczenie mocowań. Nie należy zastępować jej przypadkowym tworzywem ani pracować bez osłony. Jeżeli uszkodzenia obejmują falowód lub metal komory, potrzebna jest ocena techniczna przed dalszym użyciem. Odpowiednie osłony znajdują się w kategorii płytek mikowych.

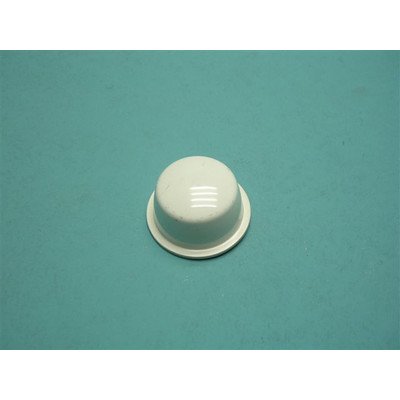

Grill, oświetlenie i programator
Jeżeli mikrofale grzeją, ale nie działa grill, serwisant może sprawdzić ciągłość odłączonej grzałki kwarcowej oraz jej izolację względem obudowy. Przerwa wskazuje na uszkodzoną grzałkę. Prawidłowa ciągłość nie wyklucza awarii przewodów, zabezpieczenia termicznego ani styków programatora.
Brak światła przy prawidłowym działaniu pozostałych funkcji zwykle zawęża podejrzenie do żarówki, oprawki lub jej zasilania. Dostęp do oświetlenia wymaga zdjęcia obudowy, dlatego obowiązują takie same zasady bezpieczeństwa jak przy innych pracach wewnętrznych.
Nieregularne grzanie zależne od wybranego poziomu mocy może wynikać ze zużytych styków programatora. Przed jego wymianą należy jednak wykluczyć luźne złącza oraz sprawdzić, czy sam mechanizm nastaw prawidłowo przełącza pozycje. Wygląd frontu i liczba złączy nie są wystarczającym potwierdzeniem zgodności. Wariant trzeba ustalić katalogowo wśród programatorów do mikrofalówek Amica.
Dostęp i wymiana części
Bez zdejmowania obudowy można bezpiecznie wyjąć talerz, pierścień z rolkami, krzyżak oraz niektóre elementy wyposażenia komory. Przed pracą poczekaj, aż urządzenie ostygnie, wyjmij wtyczkę i zabezpiecz szklany talerz przed stłuczeniem.
Dostęp do silnika, programatora, mikroprzełączników, oświetlenia, wentylatora i obwodu wysokiego napięcia wymaga otwarcia obudowy. Kolejność demontażu i rozmieszczenie mocowań mogą różnić się między wykonaniami, dlatego nie należy działać na podstawie instrukcji przeznaczonej do podobnego modelu. Przed odłączeniem przewodów trzeba udokumentować ich położenie i oznaczyć złącza, nie opierając się wyłącznie na kolorach izolacji.
Po naprawie technik powinien skontrolować:
- prawidłowe prowadzenie przewodów z dala od ostrych i gorących elementów;
- kompletność osłon i połączeń ochronnych;
- działanie wszystkich blokad drzwi w odpowiedniej kolejności;
- zamykanie drzwi bez luzu i odkształcenia;
- pracę wentylatora oraz talerza;
- grzanie podczas kontrolnej próby z wodą;
- brak iskrzenia, zapachu przegrzania i nietypowego hałasu.
Jak dobrać część do Amica AMW-20 STG?
Podstawą identyfikacji jest pełny model AMW-20 STG, kod wyrobu 1004471 oraz 14-cyfrowy numer fabryczny. Tabliczki znamionowej należy szukać po otwarciu drzwi, po lewej stronie panelu sterowania. Jeżeli etykieta jest nieczytelna, kopia danych może znajdować się w karcie gwarancyjnej.
Przy doborze porównaj również oznaczenie wymontowanego elementu oraz cechy istotne dla jego funkcji:
- wymiary talerza i kształt jego środkowego gniazda;
- średnicę pierścienia, liczbę i rozmieszczenie rolek;
- kształt wałka, kierunek pracy, mocowanie i napięcie silnika;
- układ zacisków oraz sposób przełączania mikroprzełącznika;
- napięcie, moc, złącza i mocowania części elektrycznej;
- oznaczenia, położenie osi i sekwencję funkcji programatora;
- sposób mocowania, położenie anteny i zgodność katalogową magnetronu;
- stronę montażu zawiasu oraz wersję elementów drzwi.
Podobna nazwa modelu, identyczne złącze albo zbliżony wygląd nie gwarantują zgodności. Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej oraz czytelne zdjęcia oznaczeń starej części. Pozwala to potwierdzić wariant bez kupowania kilku elementów na próbę.
FAQ – części do Amica AMW-20 STG
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Napęd talerza, oświetlenie i wentylator mogą działać mimo braku zasilania magnetronu albo uszkodzenia diody, kondensatora, transformatora czy samego magnetronu. Grzanie trzeba ocenić osobno.
Czy można wymienić bezpiecznik i od razu uruchomić kuchenkę?
Najpierw należy ustalić, dlaczego bezpiecznik się przepalił, oraz zastosować element o identycznych wymaganych parametrach. Bezpiecznika nie wolno mostkować. Ponowne przepalenie wskazuje na usterkę, której nie usunięto.
Dlaczego talerz nie obraca się mimo sprawnego silnika?
Przyczyną może być pęknięte lub wyrobione sprzęgło, źle osadzony krzyżak, zablokowane rolki albo brak zasilania silnika. Sam pomiar ciągłości uzwojenia nie potwierdza sprawności przekładni i momentu obrotowego.
Czy lekko nadpaloną płytkę mikową można wyczyścić?
Powierzchniowe zabrudzenie można usunąć po odłączeniu urządzenia, ale zwęglona, krucha, pęknięta lub przedziurawiona płytka wymaga wymiany. Trzeba również skontrolować falowód i powłokę komory.
Jakie dane są potrzebne do doboru części?
Potrzebny jest model AMW-20 STG, kod wyrobu 1004471 i pełny 14-cyfrowy numer fabryczny. Przydatne są też oznaczenia wymontowanego podzespołu oraz zdjęcie jego mocowań i złączy.
