1005535 - Kuchenka mikrofalowa GA17E70
Części do kuchenki mikrofalowej Amica GA17E70 o kodzie wyrobu 1005535 obejmują elementy napędu talerza, drzwi, sterowania, wentylacji i układu zasilania. Brak grzania, iskrzenie lub zatrzymywanie talerza nie wskazują jednoznacznie jednego podzespołu. Przed zakupem ustal objaw i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić przyczynę usterki Amica GA17E70
W kuchence mikrofalowej kilka podzespołów może wywoływać podobny objaw. Przykładowo urządzenie, które świeci i obraca talerz, ale nie podgrzewa potrawy, nie musi mieć uszkodzonego magnetronu. Przyczyną może być również przerwa w obwodzie wysokiego napięcia, bezpiecznik WN, dioda, kondensator, transformator, połączenie przewodów albo układ sterowania.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |

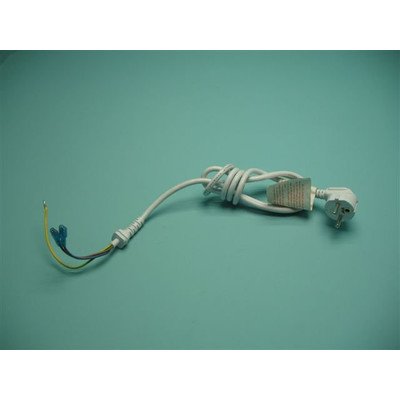

| Kuchenka nie reaguje | gniazdo, przewód zasilający, bezpiecznik, zabezpieczenie termiczne, sterowanie lub blokada drzwi | zasilanie gniazda, stan wtyczki i przewodu, domknięcie drzwi | sprawne gniazdo nie potwierdza sprawności obwodów wewnętrznych |
| Wyświetlacz działa, ale program nie startuje | zaczepy drzwi, zawiasy, wspornik lub mikroprzełączniki blokady | czy drzwi zamykają się równo i czy zaczepy nie są pęknięte | wyraźna reakcja mechanizmu nie dowodzi, że wszystkie styki elektryczne przełączają się poprawnie |
| Talerz nie obraca się, lecz potrawa jest podgrzewana | źle ułożony talerz, pierścień z rolkami, mocowanie talerza, zabrudzenie lub silnik | osadzenie talerza, stan rolek i mocowania, swobodę obrotu | uszkodzone mocowanie można wymienić bez diagnozowania układu wysokiego napięcia |
| Kuchenka pracuje, ale nie grzeje | bezpiecznik WN, dioda, kondensator, transformator, magnetron, przekaźnik lub przewody | czy działają równocześnie światło, wentylator i napęd talerza; następnie diagnostykę obwodu zasilającego magnetron | sam brak grzania nie uzasadnia zakupu magnetronu |
| W komorze pojawiają się iskry | metalowe naczynie, resztki jedzenia, zabrudzona lub zwęglona płytka mikowa, uszkodzona powłoka komory | natychmiast przerwać pracę i obejrzeć komorę oraz osłonę falowodu | wymiana samej miki może nie wystarczyć, jeśli pod nią pozostało zwęglenie lub uszkodzenie falowodu |
| Bezpiecznik przepala się podczas zamykania lub otwierania drzwi | nieprawidłowa praca zespołu blokad, zużyty wspornik, zawias lub mikroprzełącznik monitorujący | sprawdzić mechanikę drzwi i kolejność działania przełączników | bezpiecznika nie należy wymieniać wielokrotnie bez znalezienia przyczyny zwarcia |
Kontrole możliwe bez zdejmowania obudowy
Przed ingerencją w urządzenie można wykonać kilka oględzin, które często zawężają zakres poszukiwanej części:

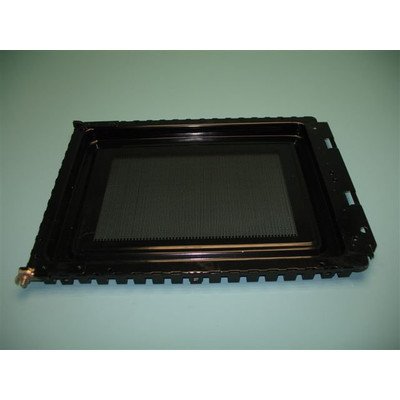

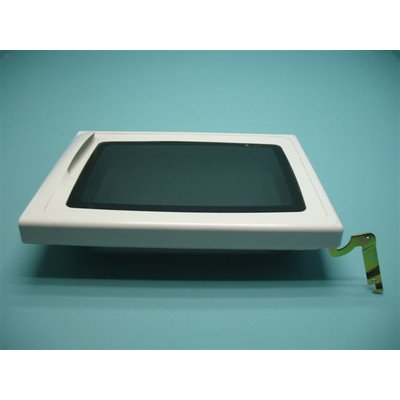

- Sprawdź drzwi. Powinny zamykać się bez podnoszenia, dociskania na bok lub przytrzymywania. Obejrzyj zaczepy, ramę, zawiasy i szczeliny między drzwiami a frontem. Kuchenki nie należy używać z pękniętą szybą, odkształconymi drzwiami ani uszkodzonymi powierzchniami przylegania.

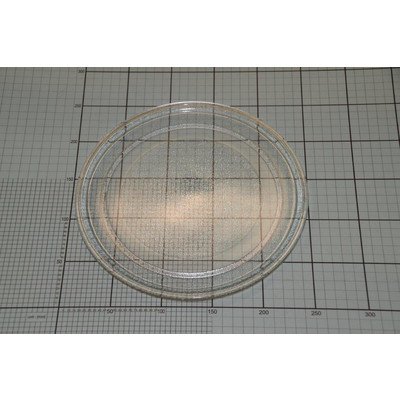

- Wyjmij talerz i pierścień z rolkami. Usuń zabrudzenia z toru rolek, sprawdź pęknięcia oraz zużycie centralnego mocowania. Po ponownym założeniu talerz musi oprzeć się prawidłowo na sprzęgle napędu.
- Obejrzyj wnętrze komory. Płytka mikowa nie powinna być tłusta, zwęglona, pęknięta ani odkształcona. Ciemna ścieżka po wyładowaniu może ponownie przewodzić łuk elektryczny, nawet jeśli otwór nie jest jeszcze widoczny.
- Wykonaj próbę grzania wyłącznie z obciążeniem. Umieść w komorze odmierzoną ilość wody w naczyniu przeznaczonym do mikrofal, zanotuj temperaturę i uruchom pełną moc przez krótki, odmierzony czas. Wzrost temperatury potwierdza przekazywanie energii, ale bez danych serwisowych tego modelu nie pozwala ocenić sprawności każdego elementu ani dokładnej mocy wyjściowej.
Nie uruchamiaj kuchenki na pusto. Jeżeli podczas próby wystąpi iskrzenie, intensywny zapach spalenizny, nietypowo głośne buczenie albo dym, przerwij pracę i odłącz urządzenie od zasilania.

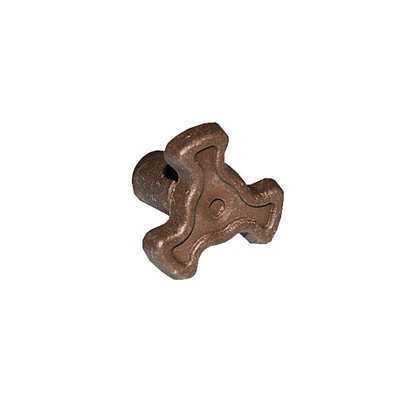

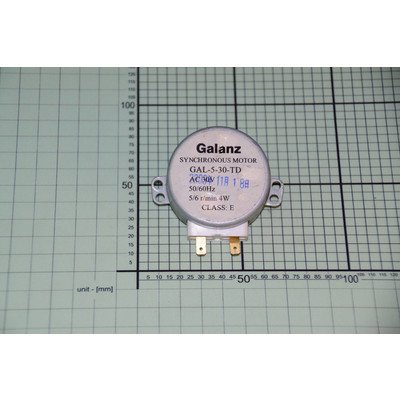

Talerz nie obraca się — mocowanie czy silnik?
Diagnostykę zacznij od elementów dostępnych w komorze. Zablokowane rolki, źle ustawiony talerz lub wyrobione gniazdo mocowania mogą dawać taki sam efekt jak uszkodzenie silnika. Jeżeli napęd obraca się bez talerza, ale zatrzymuje się pod niewielkim obciążeniem, możliwe jest mechaniczne zużycie sprzęgła albo utrata momentu silnika.
Po odłączeniu silnika od instalacji technik może sprawdzić ciągłość jego uzwojenia i stan zacisków. Przerwa wskazuje na uszkodzenie uzwojenia, lecz poprawny wynik omomierza nie potwierdza odpowiedniego momentu obrotowego podczas pracy. Jeśli silnik i połączenia są sprawne, trzeba sprawdzić, czy sterowanie rzeczywiście podaje mu zasilanie. Pomiar napięcia w pracującym urządzeniu jest czynnością serwisową.
Odpowiednie elementy można porównać w kategoriach talerzy do mikrofal Amica, mocowań talerzy oraz silników napędu.
Mikrofalówka działa, ale nie podgrzewa
Najpierw ustal, które funkcje pozostają aktywne. Jeżeli wyświetlacz odmierza czas, pracuje wentylator i obraca się talerz, zasilanie podstawowych obwodów jest obecne, ale nie przesądza to o sprawności toru wysokiego napięcia. Kolejność diagnostyki powinna obejmować połączenia, zabezpieczenia i elementy zasilające magnetron przed decyzją o jego wymianie.
Technik może wykonać między innymi:

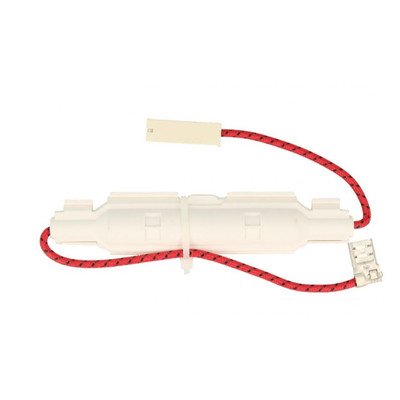

- pomiar ciągłości bezpieczników po wyjęciu ich z obwodu;
- kontrolę konektorów pod kątem luzu, przegrzania i nadpalenia;

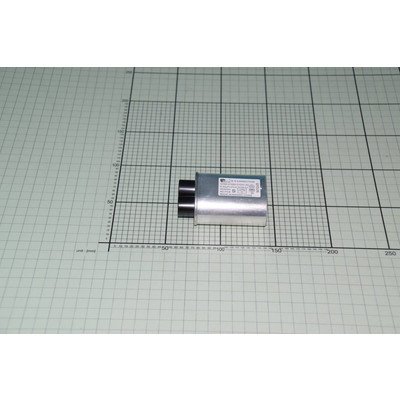

- pomiar pojemności kondensatora oraz kontrolę zwarcia między zaciskami i obudową, zgodnie z dokumentacją części;

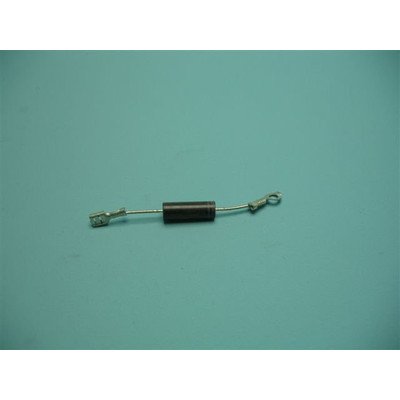

- badanie diody wysokiego napięcia metodą zapewniającą dostateczne napięcie testowe — zwykły tryb testu diody w niektórych multimetrach może wskazywać przerwę w obu kierunkach mimo sprawnego elementu;
- kontrolę uzwojenia żarzenia magnetronu oraz izolacji między jego zaciskami a obudową.
Ciągłość włókna magnetronu i brak zwarcia do obudowy nie potwierdzają, że magnetron wytwarza prawidłową moc pod obciążeniem. Podobnie przepalony bezpiecznik WN jest wynikiem przerwania obwodu, lecz przed zamontowaniem nowego trzeba ustalić, czy nie doszło do zwarcia diody, kondensatora, transformatora lub magnetronu.
Obwód wysokiego napięcia kuchenki mikrofalowej może zachować niebezpieczny ładunek także po wyjęciu wtyczki. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i procedury rozładowania przewidzianej dla urządzenia. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika.
Elementy tego obwodu znajdują się między innymi w kategoriach bezpieczników i diod do mikrofal Amica oraz magnetronów i transformatorów.

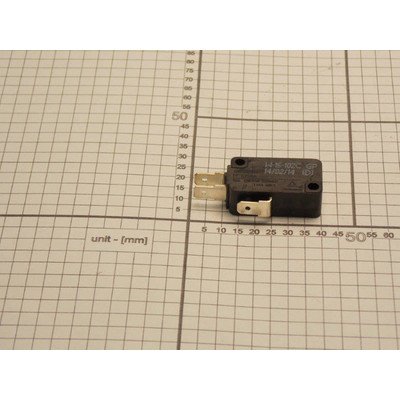

Problemy z drzwiami i mikroprzełącznikami

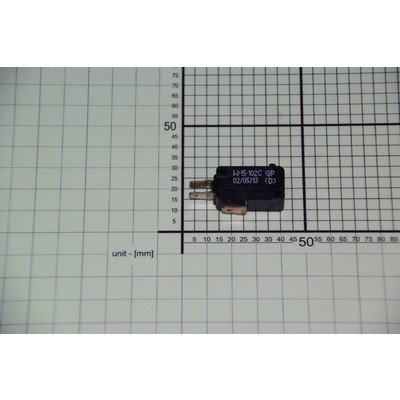

Zespół blokady może zawierać kilka przełączników o różnych funkcjach i przeciwnych stanach styków. Dlatego nie wystarczy sprawdzić, czy jeden przełącznik „klika”. Po odłączeniu przewodów mierzy się ciągłość pomiędzy zaciskiem wspólnym a stykiem normalnie otwartym lub normalnie zamkniętym, jednocześnie porównując wynik dla drzwi otwartych i zamkniętych ze schematem konkretnego urządzenia.
Trzeba również sprawdzić, czy zaczepy drzwi naciskają dźwignie we właściwej kolejności. Pęknięty wspornik, luz zawiasu lub przesunięty mechanizm może sprawić, że sprawny elektrycznie mikroprzełącznik nie zostanie prawidłowo uruchomiony. Nie wolno mostkować blokad ani włączać kuchenki z otwartymi drzwiami.
Jeśli urządzenie rusza dopiero po dociśnięciu drzwi albo przepala bezpiecznik podczas ich otwierania, przed zakupem samych przełączników do mikrofal Amica należy obejrzeć także zawiasy, zaczepy i wspornik przełączników.

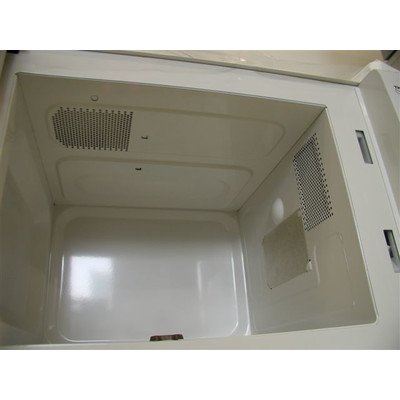

Iskrzenie przy płytce mikowej lub ścianie komory

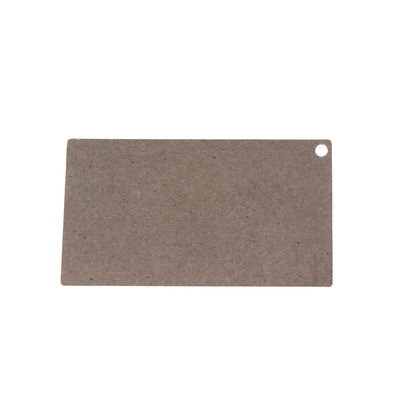

Płytka mikowa osłania wylot falowodu przed parą i rozpryskami jedzenia. Tłuszcz oraz resztki mogą się zwęglać i tworzyć drogę dla kolejnych wyładowań. Gdy iskrzenie pojawia się w jej okolicy, należy przerwać używanie urządzenia, wyjąć płytkę tylko wtedy, gdy jej sposób mocowania na to pozwala, i skontrolować zarówno ją, jak i powierzchnię znajdującą się pod spodem.
Nowa płytka mikowa do mikrofal Amica musi odpowiadać wymiarom, grubości i rozmieszczeniu mocowań. Nie może zasłaniać innych otworów wentylacyjnych. Sama wymiana osłony nie usuwa uszkodzenia, jeśli falowód lub powłoka komory są wypalone, zdeformowane albo nadal pokryte zwęgleniem. Po naprawie drzwi, falowodu lub komory urządzenie powinno przejść kontrolę bezpieczeństwa, w tym pomiar emisji mikrofal odpowiednim przyrządem.
Dostęp do części i wymiana
Talerz, pierścień z rolkami oraz centralne mocowanie są dostępne od strony komory. Przy ich montażu nie należy wciskać talerza siłą — trzeba dopasować jego gniazdo do kształtu sprzęgła napędu. Płytkę mikową montuje się płasko, bez szczelin i zagięć, zgodnie ze sposobem mocowania zastosowanym w urządzeniu.
Silnik talerza bywa dostępny od spodu, natomiast blokady drzwi, wentylator, bezpieczniki i układ wysokiego napięcia znajdują się pod obudową. Droga demontażu oraz konstrukcja osłon mogą się różnić, dlatego bez instrukcji serwisowej GA17E70 nie należy zakładać konkretnej liczby śrub ani kierunku zdejmowania pokrywy.
Po każdej naprawie należy sprawdzić prawidłowe prowadzenie przewodów, osadzenie wszystkich osłon, pracę drzwi oraz działanie urządzenia z bezpiecznym obciążeniem. Kuchenki nie wolno uruchamiać ze zdjętą obudową poza kontrolowanymi czynnościami wykonywanymi przez technika.
Jak dobrać część do Amica GA17E70 1005535?
Podstawą doboru jest model GA17E70, kod wyrobu 1005535 oraz 14-cyfrowy numer fabryczny odczytany z tabliczki znamionowej. Skrócona nazwa modelu nie zawsze rozróżnia wszystkie serie produkcyjne i zmiany zastosowanych podzespołów.
Nie należy automatycznie przenosić części z podobnego modelu GA17E70G o kodzie 1005536. Litera w nazwie i inny kod wyrobu mogą oznaczać odmienne wyposażenie, obudowę, instalację lub elementy sterowania. Przy porównaniu części uwzględnij:
- numer katalogowy elementu i jego zastąpienia producenta;
- wymiary talerza, miki, szyby i części obudowy;
- kształt mocowania oraz stronę montażu zawiasów;
- układ zacisków mikroprzełącznika, nie tylko kształt obudowy;
- napięcie, moc i pozostałe parametry elektryczne silnika, bezpiecznika, kondensatora lub transformatora;
- rodzaj złączy oraz położenie uchwytów montażowych.
Jeżeli oznaczenia starej części są czytelne, porównaj je z opisem katalogowym. Gdy tabliczka lub nadruk są niepełne, przygotuj zdjęcie tabliczki znamionowej, całej części, złączy i mocowań. Pozostałe grupy podzespołów znajdziesz w kategorii części do kuchenek mikrofalowych Amica.
FAQ — części do Amica GA17E70
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Magnetron jest jedną z możliwych przyczyn, ale podobny objaw powodują bezpiecznik WN, dioda, kondensator, transformator, przewody, blokada drzwi lub sterowanie. Magnetron powinien być rozpatrywany po sprawdzeniu wcześniejszych elementów toru zasilania.
Czy można używać mikrofalówki, jeśli talerz się nie obraca?
Nie jest to zalecane. Brak obrotu może powodować bardzo nierównomierne podgrzewanie potrawy. Najpierw sprawdź ustawienie talerza, rolki i centralne mocowanie; dopiero potem silnik i jego zasilanie.
Czy zwykły multimetr sprawdzi diodę wysokiego napięcia?
Nie zawsze. Napięcie wytwarzane w trybie testu diody może być zbyt małe, dlatego miernik może pokazać przerwę w obu kierunkach także dla sprawnej diody. Potrzebna jest metoda właściwa dla diody WN i procedura przeznaczona dla technika.
Czy wystarczy wymienić przepalony bezpiecznik?
Tylko po ustaleniu przyczyny jego zadziałania. Jeśli nowy bezpiecznik przepali się ponownie, możliwe jest zwarcie w obwodzie wysokiego napięcia albo nieprawidłowa sekwencja działania blokad drzwi. Nie należy zakładać bezpiecznika o innym typie lub parametrach.
Jakie dane są potrzebne do doboru części?
Dla urządzenia Amica należy podać model GA17E70, kod wyrobu 1005535 i pełny 14-cyfrowy numer fabryczny. W przypadku części elektrycznej lub mechanicznej pomocne są również oznaczenia starego elementu oraz zdjęcia złączy i mocowań.
