1005539 - Kuchenka mikrofalowa GA20E80
Części do kuchenki mikrofalowej Amica GA20E80 o kodzie wyrobu 1005539 obejmują elementy napędu talerza, drzwi, obudowy, sterowania i układu grzania. Przed zakupem ustal objaw i wyklucz nieprawidłowe ułożenie wyposażenia, zabrudzenie komory lub problem z domknięciem drzwi. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do Amica GA20E80 – od objawu do właściwego podzespołu
Amica GA20E80 o kodzie wyrobu 1005539 jest kuchenką z elektronicznym panelem sterowania, talerzem obrotowym i wentylatorem chłodzącym. Poszczególne funkcje są jednak zależne od kilku współpracujących obwodów. Przykładowo brak obrotu talerza może wynikać zarówno z uszkodzenia jego napędu, jak i z problemu z blokadą drzwi, zasilaniem silnika lub sterowaniem.
Przed zamówieniem części zapisz dokładnie, co dzieje się po ustawieniu czasu i naciśnięciu START:
- czy działa wyświetlacz i słychać potwierdzenie naciskania przycisków;
- czy zapala się oświetlenie komory;
- czy pracują wentylator oraz talerz;
- czy potrawa jest podgrzewana;
- czy urządzenie zatrzymuje się po kilku sekundach;
- czy pojawia się iskrzenie, zapach spalenizny albo nietypowe buczenie.
Taki zestaw informacji znacznie lepiej zawęża usterkę niż samo stwierdzenie, że mikrofalówka „nie działa”.
Co można sprawdzić bez zdejmowania obudowy
Najpierw wykonaj kontrole niewymagające dostępu do wnętrza urządzenia:
- Podłącz do tego samego gniazda inne urządzenie i sprawdź, czy gniazdo jest zasilane. Obejrzyj także wtyczkę oraz dostępny odcinek przewodu. Uszkodzonego przewodu nie należy tymczasowo łączyć ani owijać taśmą.
- Sprawdź, czy czas pracy i moc zostały rzeczywiście ustawione. Minutnik może odliczać czas bez uruchamiania mikrofal.
- Zamknij drzwi bez dociskania ich na siłę. Haczyki zamka powinny być całe, a drzwi nie mogą opadać na zawiasach ani odstawać od powierzchni czołowej.
- Wyjmij talerz i pierścień z rolkami, usuń zabrudzenia z dna komory, a następnie osadź mocowanie i talerz we właściwej pozycji.
- Obejrzyj komorę oraz płytkę mikową osłaniającą wylot falowodu. Zwęglenie, przepalenie, odsłonięty metal lub ślady łuku elektrycznego wymagają przerwania użytkowania.
Nie uruchamiaj kuchenki pustej. Do krótkiej próby działania włóż naczynie przeznaczone do mikrofalówki z wodą.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Wyświetlacz jest ciemny, urządzenie nie reaguje | Gniazdo, przewód, bezpiecznik sieciowy, filtr zasilania, zabezpieczenie termiczne lub elektronika | Zasilanie gniazda i stan dostępnej części przewodu | Sprawne gniazdo nie potwierdza sprawności bezpiecznika ani układów wewnętrznych |
| Wyświetlacz działa, ale program nie startuje | Niedomknięte drzwi, zużyty zatrzask, przestawiony wspornik lub mikrowyłącznik blokady | Stan haczyków, zawiasów i sposób domykania drzwi | Prawidłowe kliknięcie nie wystarcza do potwierdzenia elektrycznej sprawności wszystkich przełączników |
| Talerz nie obraca się, ale kuchenka grzeje | Złe ułożenie talerza, pęknięte mocowanie, zablokowane rolki, silnik napędu lub jego zasilanie | Talerz, pierścień, rolki i mocowanie | Jeśli wyposażenie obraca się swobodnie, potrzebna jest kontrola silnika oraz obwodu zasilającego |
| Talerz i wentylator nie pracują lub urządzenie szybko się wyłącza | Układ blokady drzwi, połączenia, zabezpieczenie termiczne albo sterowanie | Domknięcie drzwi i mechanizm zamka | Jednoczesny brak kilku funkcji przemawia przeciwko wymianie samego mocowania talerza |
| Talerz i wentylator działają, ale potrawa pozostaje zimna | Mikrowyłączniki, przekaźnik, bezpiecznik WN, dioda, kondensator, transformator lub magnetron | Najpierw potwierdzenie objawu na naczyniu z wodą | Próba potwierdza brak grzania, lecz sama nie wskazuje uszkodzonej części |
| W komorze pojawiają się iskry | Metalowe naczynie, zabrudzenie, zwęglona płytka mikowa, uszkodzona emalia lub element falowodu | Zatrzymanie pracy i oględziny komory | Wymiana płytki nie wystarczy, jeśli łuk uszkodził komorę, falowód albo antenę magnetronu |
| Drzwi opadają, zacinają się lub nie domykają | Zawias, rama, zatrzask, sprężyna lub wspornik zamka | Luzy, pęknięcia i ustawienie elementów mechanicznych | Do czasu przywrócenia prawidłowego domknięcia kuchenki nie należy uruchamiać |
Gdy talerz nie obraca się
W pierwszej kolejności zdejmij szklany talerz i pierścień lub mocowanie talerza. Sprawdź, czy rolki nie są pęknięte, zapieczone resztkami żywności albo starte nierównomiernie. Obejrzyj również gniazdo mocowania współpracujące z wałkiem silnika. Pęknięte tworzywo może ślizgać się pod obciążeniem, choć bez talerza wygląda na sprawne.
Jeśli elementy mechaniczne są całe, dalsza diagnostyka obejmuje silnik napędu talerza, jego przewody i sterowanie. Pomiar ciągłości lub rezystancji wykonuje się po odłączeniu przewodów silnika. Przerwa w uzwojeniu potwierdza uszkodzenie, ale wynik wskazujący ciągłość nie dowodzi, że silnik rozwija właściwy moment pod obciążeniem. Objawem zużycia może być także zatrzymywanie się dopiero po ustawieniu cięższego naczynia.
Nie należy kupować silnika wyłącznie na podstawie średnicy wałka. Znaczenie mają napięcie znamionowe, prędkość, kierunek lub sposób pracy, wysokość osi, rozmieszczenie mocowań i rodzaj złącza.
Gdy kuchenka nie rozpoczyna grzania
Drzwi GA20E80 współpracują z systemem blokującym. W kuchenkach mikrofalowych może występować kilka przełączników pełniących różne funkcje, dlatego jeden prawidłowy pomiar nie wyklucza problemu z pozostałymi elementami. Należy sprawdzić również, czy wspornik przełączników nie jest pęknięty lub przesunięty i czy zatrzaski drzwi uruchamiają przełączniki w odpowiedniej kolejności.
Serwisant sprawdza mikrowyłączniki drzwi miernikiem po odłączeniu urządzenia, wypięciu przewodów z badanego przełącznika i zidentyfikowaniu zacisków COM, NO oraz NC. Stan styków powinien zmieniać się po naciśnięciu trzpienia. Brak zmiany, niestabilny wynik albo ciągłość niezgodna z funkcją styków wskazują na uszkodzenie przełącznika. Test elektryczny wykonany poza mechanizmem nie potwierdza jednak prawidłowego ustawienia uchwytu i momentu zadziałania po zamknięciu drzwi.
Nie wolno mostkować blokad ani uruchamiać kuchenki z otwartymi drzwiami. Po naprawie mechanizmu drzwi serwisant powinien potwierdzić działanie blokad, stan powierzchni uszczelniających i bezpieczeństwo emisji mikrofal.
Kuchenka pracuje, ale nie podgrzewa
Jeżeli oświetlenie, wentylator i talerz pracują, a woda pozostaje zimna, usterki trzeba szukać w obwodzie sterowania grzaniem lub w układzie wysokiego napięcia. Podejrzane mogą być połączenia, przekaźnik, zabezpieczenie, transformator, kondensator, dioda wysokiego napięcia albo magnetron. Samo buczenie nie rozstrzyga, który element jest uszkodzony.
Pomiar grzania można przeprowadzić bez otwierania obudowy: użyj tej samej ilości wody, tego samego naczynia, pełnej mocy i jednakowego czasu, a temperaturę zmierz przed próbą i po dokładnym wymieszaniu wody. Test pozwala potwierdzić, czy moc grzania wyraźnie spadła, ale nie identyfikuje przyczyny. Na wynik wpływają między innymi temperatura początkowa, napięcie sieci i dokładność pomiaru.
Układ wysokiego napięcia może zachować niebezpieczny ładunek także po wyjęciu wtyczki. Opisane pomiary wewnętrzne, rozładowanie kondensatora, próby pod napięciem i kontrola emisji mikrofal są przeznaczone wyłącznie dla wykwalifikowanego serwisanta dysponującego procedurą właściwą dla urządzenia. Zwykły multimetr może również nie wysterować poprawnie diody wysokiego napięcia, dlatego wskazanie przerwy w obu kierunkach nie zawsze jest rozstrzygające.
Przepalonego bezpiecznika nie należy zastępować elementem o przypadkowych parametrach ani wymieniać wielokrotnie bez ustalenia przyczyny. Ponowne zadziałanie może wskazywać między innymi na zwarcie, problem z układem blokady drzwi lub usterkę obwodu wysokiego napięcia.
Iskrzenie i płytka mikowa
Płytka mikowa osłania wylot falowodu przed parą i zabrudzeniami. Tłuszcz osadzony na jej powierzchni może się zwęglić i stać miejscem powstawania łuku elektrycznego. Po zauważeniu iskier natychmiast przerwij program i pozostaw drzwi zamknięte, jeżeli w komorze pojawił się dym lub płomień.
Po odłączeniu urządzenia można obejrzeć płytkę od strony komory. Do wymiany kwalifikuje ją przepalenie, rozwarstwienie, zwęglenie lub ubytek materiału. Nowa osłona musi mieć właściwy kształt, wymiary i otwory mocujące. Nie wolno zastępować jej metalem, folią aluminiową ani przypadkowym tworzywem.
Przed montażem usuwa się tłuste osady z dostępnej powierzchni komory. Jeżeli pod płytką widać nadtopienie, głębokie wypalenie powłoki, uszkodzenie falowodu lub nadpalony element magnetronu, sama wymiana miki nie jest wystarczającą naprawą.

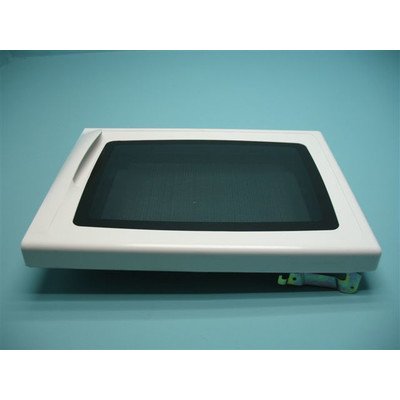

Drzwi, zawiasy i elementy obudowy
Drzwi mikrofalówki są częścią układu bezpieczeństwa, a nie tylko osłoną komory. Pęknięta rama, wygięte drzwi, uszkodzona szyba, poluzowane zawiasy lub niesprawny zatrzask mogą uniemożliwiać właściwe zadziałanie blokad. Nie należy regulować drzwi przez wyginanie elementów ani dociskać ich podczas uruchamiania.
Przy doborze zawiasu trzeba rozróżnić część górną i dolną, a przy elementach drzwi – warstwę szyby, ramę, mocowanie i wariant kolorystyczny. Podobny kształt nie potwierdza zgodności. Po wymianie drzwi lub części odpowiadających za ich ustawienie wymagane jest sprawdzenie domknięcia, blokad i szczelności mikrofalowej przez serwisanta.
Jak uzyskać dostęp do części
Bez zdejmowania metalowej obudowy można zwykle wyjąć talerz, pierścień z rolkami i zdejmowane mocowanie napędu oraz skontrolować płytkę mikową od strony komory. Przed rozpoczęciem pracy urządzenie musi być odłączone, chłodne i stabilnie ustawione. Szklany talerz odkładaj na miękką powierzchnię, ponieważ uderzenie w krawędź może spowodować jego pęknięcie.
Dostęp do silnika, bezpieczników, przełączników, wentylatora, przewodów, modułu oraz układu wysokiego napięcia wymaga otwarcia obudowy. Nie ma podstaw, aby podawać jedną kolejność demontażu dla wszystkich wersji bez instrukcji serwisowej GA20E80. Podczas profesjonalnej wymiany należy oznaczyć przewody, nie ciągnąć za żyły, odtworzyć prowadzenie wiązek oraz zamontować wszystkie osłony przed próbą działania.
Dobór części do Amica GA20E80 1005539
Przy identyfikacji urządzenia Amica potrzebne są:
- pełny model GA20E80;
- kod wyrobu 1005539;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod wyrobu odróżnia tę kuchenkę między innymi od modeli o podobnych nazwach, takich jak GA20E80G lub GA20E80GS. Końcowa litera może oznaczać inny wariant wykonania, dlatego części nie należy przenosić między tymi modelami wyłącznie na podstawie podobnego wyglądu.
Oprócz zgodności katalogowej porównaj oznaczenie starego podzespołu, mocowanie, wymiary, złącza oraz parametry elektryczne. W przypadku drzwi i obudowy uwzględnij stronę montażu oraz wersję wykończenia. Przy elementach sterowania znaczenie może mieć także wykonanie płytki lub panelu. Następnym krokiem przed zakupem powinno być odczytanie całej tabliczki znamionowej i porównanie jej z zastosowaniem podanym przy wybranej części.
FAQ – części i naprawa Amica GA20E80
Czy brak obrotu talerza oznacza uszkodzony silnik?
Nie. Najpierw sprawdź ułożenie talerza, pierścień z rolkami i mocowanie napędu. Jeżeli są sprawne, przyczyną może być silnik, przewody, blokada drzwi albo sterowanie. Ciągłość uzwojenia nie potwierdza jeszcze, że silnik ma wystarczający moment.
Dlaczego mikrofalówka działa, ale nie grzeje?
Jeżeli pracują wentylator, oświetlenie i talerz, usterka może dotyczyć przełączników drzwi, przekaźnika lub układu wysokiego napięcia. Bezpiecznik, dioda, kondensator, transformator i magnetron wymagają odrębnych testów. Nie należy wymieniać magnetronu tylko na podstawie tego objawu.
Czy można używać kuchenki z przepaloną płytką mikową?
Nie. Zwęglona lub przepalona osłona może powodować dalsze iskrzenie i uszkodzenie falowodu albo magnetronu. Przed ponownym użyciem trzeba wymienić płytkę i ocenić, czy łuk elektryczny nie uszkodził elementów znajdujących się za nią.
Jak sprawdzić mikrowyłącznik drzwi?
Serwisant wypina przewody z przełącznika, identyfikuje jego zaciski i mierzy zmianę ciągłości podczas naciskania trzpienia. Trzeba skontrolować każdy przełącznik oraz mechaniczne ustawienie wspornika. Mostkowanie przełącznika jest niedopuszczalne.
Czy część z GA20E80G pasuje do GA20E80?
Nie można tego założyć na podstawie podobnej nazwy. GA20E80 o kodzie 1005539 stanowi konkretny wariant urządzenia. Zgodność należy potwierdzić katalogowo z użyciem modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Czy po odłączeniu mikrofalówki można bezpiecznie zdjąć obudowę?
Nie jest to bezpieczne dla osoby bez przygotowania. Kondensator układu wysokiego napięcia może zachować groźny ładunek po odłączeniu zasilania. Otwarcie obudowy, diagnostykę wewnętrzną i kontrolę po naprawie powinien wykonać wykwalifikowany serwisant.
