Części do Amica AMMB20E1GI INTEGRA o kodzie wyrobu 1103103 obejmują elementy drzwi, napędu talerza, sterowania, grilla i układu mikrofalowego. Brak grzania, iskrzenie lub hałas nie wskazują jednoznacznie jednej części, dlatego przed zakupem warto ustalić źródło usterki. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do mikrofalówki Amica AMMB20E1GI 1103103
AMMB20E1GI INTEGRA jest kuchenką mikrofalową do zabudowy ze sterowaniem elektronicznym, talerzem obrotowym i grillem. Model ma moc mikrofal 800 W, grzałkę grilla 1000 W, komorę 20 l oraz talerz o średnicy 24,5 cm. Informacje te pomagają identyfikować wyposażenie, ale nie zastępują zgodności katalogowej konkretnej części.
W urządzeniu współpracują odrębne obwody: zasilanie i sterowanie, blokada drzwi, napęd talerza, grill oraz tor wysokiego napięcia wytwarzający energię mikrofalową. Z tego powodu ten sam objaw może mieć kilka przyczyn, a wymiana elementu bez diagnostyki często nie rozwiązuje problemu.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Urządzenie jest całkowicie martwe | gniazdo, zabezpieczenie instalacji, przewód, bezpiecznik sieciowy, zabezpieczenie termiczne, zasilacz modułu | działanie gniazda na innym odbiorniku, stan przewodu i moment wystąpienia awarii |
| Wyświetlacz działa, lecz program nie startuje | blokada panelu, niedomknięte drzwi, mechanizm przycisku, zamki lub mikroprzełączniki drzwi | wyłączenie blokady, swobodne domykanie drzwi, stan rygli, zawiasów i mechanizmu otwierania |
| Talerz i wentylator pracują, ale potrawa pozostaje zimna | blokada drzwi, bezpiecznik WN, dioda, kondensator, transformator, magnetron, przewody lub przekaźnik | czy drzwi są prawidłowo zamknięte i czy brak grzania dotyczy każdego poziomu mocy |
| Działa mikrofala, ale nie działa grill | grzałka, zabezpieczenie termiczne, przewody lub sterowanie grilla | uruchomienie samego grilla i obserwacja, czy grzałka zaczyna oddawać ciepło |
| Talerz nie obraca się | zabrudzenie dna, pierścień, krzyżak, źle osadzony talerz, silnik lub jego zasilanie | wyjąć talerz i pierścień, oczyścić bieżnię oraz sprawdzić pęknięcia krzyżaka |
| Słychać stukanie lub tarcie | zabrudzony albo zdeformowany pierścień, pęknięty krzyżak, niewłaściwe osadzenie talerza | ręcznie sprawdzić płynność ruchu po odłączeniu urządzenia |
| Pojawiają się iskry lub ślady przypalenia | metalowe naczynie, zabrudzona lub zwęglona płytka mikowa, ubytek powłoki komory, uszkodzenie falowodu lub anteny magnetronu | natychmiast przerwać pracę i obejrzeć komorę bez zdejmowania obudowy |
Mikrofalówka nie grzeje – jak zawęzić diagnostykę
Najpierw warto ustalić, co nadal działa po naciśnięciu Start. Jeśli nie uruchamia się nic, należy rozpocząć od zasilania, blokady panelu i układu drzwi. Jeżeli świeci lampka, pracuje wentylator i obraca się talerz, ale woda pozostaje zimna, podejrzenie przesuwa się w stronę obwodu wysokiego napięcia lub sterowania jego zasilaniem.
Drzwi powinny zamykać się bez podnoszenia, dociskania ani dodatkowego uderzenia. Zużyty zawias, pęknięty wspornik, sprężyna zamka lub mechanizm przycisku mogą nie uruchamiać mikroprzełączników we właściwej kolejności. Sam odgłos kliknięcia nie potwierdza poprawnej pracy całego układu.
Technik może sprawdzić odłączone mikroprzełączniki miernikiem w trybie ciągłości lub pomiaru rezystancji. Należy zidentyfikować zaciski wspólny, normalnie otwarty i normalnie zamknięty zgodnie z oznaczeniami konkretnego przełącznika, a następnie porównać stan spoczynkowy ze stanem po wciśnięciu dźwigni. Styk powinien przełączać się jednoznacznie, bez przerw zależnych od położenia. Prawidłowy wynik elektryczny poza urządzeniem nie wyklucza jednak problemu z regulacją uchwytu, ryglem drzwi lub kolejnością załączania przełączników.
Bezpiecznik nie wskazuje jeszcze przyczyny awarii
Bezpiecznik sprawdza się po odłączeniu co najmniej jednego końca od obwodu. Brak ciągłości oznacza przerwę i konieczność wymiany, ale nie wyjaśnia, dlaczego bezpiecznik się przepalił. Ważny jest moment awarii:
- bezpiecznik przepala się przy podłączeniu zasilania lub poruszeniu drzwiami – należy sprawdzić układ blokad drzwi, przewody oraz obwód wejściowy;
- przepala się dopiero po rozpoczęciu mikrofalowania – podejrzenie obejmuje tor wysokiego napięcia;
- urządzenie wyłącza się po dłuższej pracy – trzeba uwzględnić przegrzewanie, wentylację i zabezpieczenia termiczne.
Nie wolno montować bezpiecznika o większym prądzie, innym napięciu lub odmiennej charakterystyce czasowej tylko po to, aby urządzenie nie wyłączało się ponownie. Nowa część musi odpowiadać oznaczeniom starej oraz katalogowi danego wykonania mikrofalówki.
Pomiary obwodu wysokiego napięcia

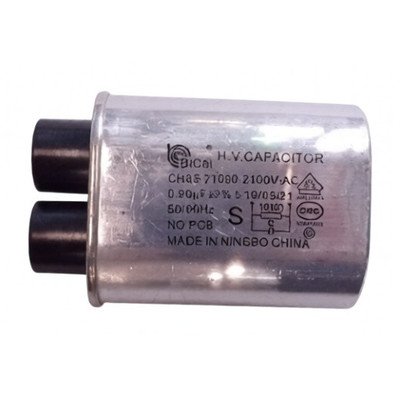

Kondensator mikrofalówki może przechowywać energię niebezpieczną dla życia także po wyjęciu wtyczki. Zdjęcie obudowy, rozładowanie kondensatora oraz badanie transformatora, diody, magnetronu i instalacji WN są czynnościami serwisowymi.
Opisane czynności wymagają kwalifikacji, doświadczenia, właściwych narzędzi i procedury odpowiedniej dla modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
W diagnostyce warsztatowej stosuje się między innymi:
- pomiar pojemności kondensatora i kontrolę zwarcia między zaciskami oraz do obudowy;
- badanie diody WN przyrządem zdolnym wymusić odpowiednie napięcie przewodzenia – zwykły tryb testu diody w multimetrze może pokazać przerwę w obu kierunkach mimo sprawnego elementu;
- kontrolę ciągłości uzwojeń transformatora i ich izolacji, przy czym sam pomiar rezystancji nie wykrywa każdej usterki ujawniającej się pod obciążeniem;
- sprawdzenie obwodu żarzenia magnetronu oraz izolacji zacisków względem obudowy. Brak zwarcia do masy nie potwierdza jeszcze, że magnetron prawidłowo wytwarza mikrofale.
Pomiary napięć podczas pracy, próby z odłączonymi elementami oraz kontrola emisji po naprawie powinny być wykonywane wyłącznie przez wykwalifikowanego technika. Nie należy uruchamiać kuchenki ze zdjętą obudową ani mostkować blokad drzwi.
Iskrzenie i płytka mikowa
Przy pierwszym iskrzeniu należy przerwać program. Dalsza praca może powiększyć zwęglenie i uszkodzić falowód lub magnetron. Po odłączeniu urządzenia można bez zdejmowania zewnętrznej obudowy sprawdzić:
- Czy w komorze nie pozostał metalowy element, folia, zszywka lub naczynie ze złoceniem.
- Czy płytka mikowa nie jest tłusta, nadpalona, rozwarstwiona albo luźna.
- Czy wokół płytki, na dnie i przy elementach grilla nie ma odsłoniętego metalu ani zwęglonych osadów.
- Czy krzyżak talerza nie jest stopiony lub opalony.
Płytka mikowa chroni wylot falowodu przed parą, tłuszczem i resztkami potraw. Jeżeli jest zwęglona, należy ją wymienić, zachowując właściwy kształt, grubość, wymiary i rozmieszczenie mocowań. Nie wystarczy zamontować przypadkowego fragmentu podobnego materiału. Przed założeniem nowej osłony trzeba również ocenić powierzchnię pod nią. Nadpalony falowód albo uszkodzona antena magnetronu oznaczają, że sama wymiana miki może nie zakończyć naprawy.
Talerz nie obraca się lub hałasuje
W tym modelu stosowany jest talerz o średnicy 24,5 cm, ale średnica nie jest jedynym kryterium doboru. Znaczenie ma także kształt środkowego gniazda, krzyżak napędowy oraz współpraca z pierścieniem.
Jeżeli talerz hałasuje, najpierw należy wyjąć go wraz z pierścieniem i oczyścić dno komory. Okruchy pod rolkami powodują okresowe stukanie i zatrzymywanie. Następnie trzeba sprawdzić, czy rolki obracają się swobodnie, pierścień nie jest odkształcony, a krzyżak nie ma pękniętego gniazda.
Silnik talerza można badać pod kątem przerwy w uzwojeniu, ale sama ciągłość nie potwierdza odpowiedniego momentu obrotowego. Jeżeli silnik zatrzymuje się dopiero pod obciążeniem, należy również wykluczyć zakleszczenie pierścienia i nieprawidłowe osadzenie krzyżaka. Dostęp do silnika zwykle wymaga pracy od spodu urządzenia, dlatego w kuchence do zabudowy sposób demontażu trzeba ustalić według konstrukcji obudowy.
Drzwi, zawiasy i blokady
Kuchenki nie należy używać, gdy drzwi są wygięte, szyba pęknięta, zawias ma wyraźny luz albo zamek nie utrzymuje prawidłowego docisku. Wymiana przycisku, sprężyny lub dźwigni otwierania jest inną naprawą niż ingerencja w kompletny zespół drzwi.
Przed rozłączeniem mechanizmu warto sfotografować ułożenie sprężyn, dźwigni i przewodów. Po montażu drzwi muszą poruszać się płynnie, oba rygle powinny trafiać w prowadnice, a mikroprzełączniki przełączać się w przewidzianej kolejności. Po naprawie drzwi, ekranu lub elementów wpływających na szczelność technik powinien wykonać kontrolę detektorem promieniowania mikrofalowego.
Dostęp do części w urządzeniu do zabudowy
Przed wyjęciem kuchenki należy odłączyć zasilanie, usunąć elementy wyposażenia i ustalić położenie mocowań ramki zgodnie z instrukcją montażu. Urządzenie trzeba podtrzymywać podczas wysuwania; nie wolno przenosić go za drzwi ani ciągnąć za przewód.
Talerz, pierścień, krzyżak i osłona mikowa są dostępne od strony komory. Dostęp do silnika, modułu, termostatów, wentylatora oraz układu WN wymaga wyjęcia urządzenia z mebla i zdjęcia osłon. Podczas demontażu instalacji należy oznaczyć złącza i nie opierać doboru przewodów na samym kolorze izolacji.
Po bezpiecznym złożeniu urządzenia próbę funkcji mikrofal wykonuje się z odpowiednim obciążeniem, na przykład naczyniem z wodą – nigdy z pustą komorą. Trzeba sprawdzić ogrzewanie, obrót talerza, pracę wentylatora, działanie grilla oraz brak iskrzenia, nietypowego buczenia i zapachu przegrzanej izolacji.
Jak dobrać część do AMMB20E1GI INTEGRA
Podstawą doboru są trzy dane z tabliczki znamionowej:
- pełny model AMMB20E1GI INTEGRA;
- kod wyrobu 1103103;
- pełny 14-cyfrowy numer fabryczny.
Kod 1103103 odróżnia tę wersję od podobnych modeli AMMB20E1GB, AMMB20E1GW czy AMMB20E1I. Zbliżony wygląd frontu albo taka sama wtyczka nie potwierdzają zgodności części.
Przy doborze wyposażenia porównuje się wymiary i kształt mocowania. W przypadku mikroprzełączników znaczenie mają układ zacisków, parametry styków, pozycja dźwigni i sposób montażu. Termostat musi mieć właściwą charakterystykę temperaturową, a elementy WN odpowiednie napięcie, mocowanie i parametry elektryczne. Moduł sterujący może występować w różnych wykonaniach lub wymagać odpowiedniej konfiguracji, dlatego nie należy zamawiać go wyłącznie na podstawie wyglądu płytki.
Jeśli dane na tabliczce różnią się od nazwy tej kategorii, przejdź do kategorii elektronicznych kuchenek mikrofalowych Amica i wyszukaj właściwy kod wyrobu. W razie wątpliwości przygotuj czytelne zdjęcie całej tabliczki znamionowej oraz oznaczeń wymontowanej części.
FAQ – części i naprawa Amica AMMB20E1GI
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, wentylator i oświetlenie mogą działać mimo awarii bezpiecznika WN, diody, kondensatora, transformatora, magnetronu lub przekaźnika zasilającego ten obwód. Sprawność grzania należy ocenić oddzielnie.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik mógł zadziałać wskutek zwarcia w blokadach drzwi albo układzie wysokiego napięcia. Jeżeli nowy element przepala się ponownie, dalsze próby bez znalezienia przyczyny mogą powiększyć uszkodzenia. Nie wolno stosować bezpiecznika o większym prądzie.
Czy można używać mikrofalówki z nadpaloną płytką mikową?
Nie. Zwęglona powierzchnia może przewodzić i powodować wyładowania. Urządzenie należy wyłączyć, wymienić płytkę i sprawdzić, czy pod nią nie ma uszkodzeń falowodu lub anteny magnetronu.
Dlaczego talerz stuka mimo sprawnego silnika?
Przyczyną mogą być okruchy na bieżni, zdeformowany pierścień, uszkodzona rolka, pęknięty krzyżak albo nieprawidłowo osadzony talerz. Silnik warto podejrzewać dopiero po wykluczeniu tych prostszych problemów.
Czy do doboru części wystarczy symbol AMMB20E1GI?
Nie. Dla urządzeń Amica należy podać również kod wyrobu i 14-cyfrowy numer fabryczny. W tej kategorii kod wyrobu to 1103103, ale numer fabryczny pozwala uwzględnić ewentualne zmiany wykonania.
Czy można samodzielnie wymienić magnetron lub kondensator?
Są to elementy obwodu wysokiego napięcia, w którym niebezpieczna energia może pozostać po odłączeniu wtyczki. Ich diagnostyka i wymiana wymagają przygotowania serwisowego, bezpiecznego rozładowania kondensatora oraz kontroli urządzenia po naprawie.
