1103171 - AMMB20E2SGI (AMMB20E2SGI X-TYPE) Amica
Części do kuchenki mikrofalowej Amica AMMB20E2SGI X-TYPE o kodzie wyrobu 1103171 obejmują elementy toru mikrofalowego, grilla, napędu talerza, drzwi i sterowania. Przed zakupem ustal, czy problem dotyczy grzania, obrotu talerza, zamka czy zasilania. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać właściwą grupę części do AMMB20E2SGI X-TYPE
Amica AMMB20E2SGI X-TYPE, kod wyrobu 1103171, jest kuchenką mikrofalową do zabudowy o pojemności 20 l, z elektronicznym sterowaniem, talerzem obrotowym o średnicy nominalnej 255 mm oraz grillem kwarcowym. Moc wyjściowa mikrofal wynosi 800 W, natomiast moc grilla 1000 W. Parametry te pomagają odróżnić urządzenie od podobnych wersji 25-litrowych i innych wariantów kolorystycznych, ale nie wystarczają jeszcze do potwierdzenia zgodności każdej części.
Przed demontażem warto dokładnie zapisać objaw. Informacja, czy działa wyświetlacz, wentylator, oświetlenie, talerz i grill, znacznie zawęża obszar diagnostyki.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka działa, lecz nie podgrzewa | obwód magnetronu, bezpiecznik WN, dioda lub kondensator WN, magnetron, zasilanie transformatora, blokady drzwi | czy działa osobno grill, czy słychać nietypowe buczenie i czy urządzenie kończy program normalnie | sprawny grill potwierdza tylko działanie jego osobnego obwodu; nie świadczy o sprawności toru mikrofalowego |
| Talerz nie obraca się | źle osadzony talerz, zabrudzony pierścień, uszkodzony krzyżak lub silnik | wyjąć talerz, oczyścić bieżnię rolek i prawidłowo osadzić krzyżak | swobodny ruch elementów mechanicznych nie potwierdza jeszcze sprawności silnika |
| Iskrzenie w komorze | metalowe naczynie, zwęglone resztki, uszkodzona płytka mikowa, wypalona powłoka komory lub antena magnetronu | natychmiast przerwać pracę i obejrzeć komorę, szczególnie osłonę falowodu | wymiana miki nie wystarczy, jeśli pod nią znajduje się nadpalony falowód albo uszkodzona antena magnetronu |
| Brak reakcji lub ciemny wyświetlacz | gniazdo i zasilanie, przewód, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, płytka zasilania | sprawdzić zasilanie gniazda innym odbiornikiem oraz stan przewodu i wtyczki | obecność napięcia w gnieździe kieruje diagnostykę do wnętrza urządzenia, ale nie wskazuje od razu uszkodzonego modułu |
| Program nie startuje albo przerywa po poruszeniu drzwi | mechanizm zamka, dźwignia, sprężyna, mikroprzełączniki, zawiasy | ocenić, czy drzwi domykają się równo i czy zaczepy nie są pęknięte | nie należy regulować ani mostkować blokad; niespójne przełączanie zabezpieczeń wymaga naprawy mechanizmu |
| Grill nie grzeje, ale mikrofale działają | grzałka kwarcowa, termostat, połączenia lub przekaźnik sterujący grillem | wybrać program samego grilla i porównać zachowanie z trybem mikrofal | prawidłowe podgrzewanie mikrofalami wyklucza ogólny brak zasilania, lecz nie rozstrzyga między grzałką a sterowaniem grilla |
Kuchenka pracuje, ale jedzenie pozostaje zimne
Jeżeli oświetlenie, wentylator i talerz działają, nie oznacza to, że magnetron otrzymuje prawidłowe zasilanie. Elementy pomocnicze mogą pracować niezależnie od obwodu wysokiego napięcia. Przed zakupem magnetronu należy wykluczyć bezpiecznik wysokonapięciowy, diodę, kondensator, uszkodzone połączenia oraz brak sterowania transformatorem.
Podstawowy pomiar magnetronu wykonuje się po odłączeniu jego przewodów. Między dwoma zaciskami żarzenia powinna występować bardzo mała rezystancja, natomiast między każdym zaciskiem a metalową obudową nie powinno być przejścia. Przejście do obudowy wskazuje na uszkodzenie izolacji. Poprawny wynik statyczny nie potwierdza jednak pełnej sprawności magnetronu — usterka może ujawniać się dopiero przy wysokim napięciu lub po rozgrzaniu.
Kondensator sprawdza się miernikiem pojemności i porównuje wynik z wartością nadrukowaną na jego obudowie. Kontrola omomierzem może ujawnić zwarcie, ale nie potwierdza właściwej pojemności ani zachowania pod napięciem roboczym. Dioda wysokonapięciowa również nie powinna być oceniana wyłącznie standardowym testem diody w prostym multimetrze: napięcie pomiarowe miernika może być zbyt małe i sprawna dioda może wskazywać przerwę w obu kierunkach.
Obwód magnetronu zawiera napięcie groźne dla życia, a kondensator może zachować ładunek po odłączeniu urządzenia. Opisane pomiary wewnętrzne wymagają kwalifikacji, doświadczenia, właściwej procedury rozładowania i narzędzi przeznaczonych do obwodów wysokiego napięcia. Nie są przeznaczone dla osoby bez przygotowania.
Iskrzenie, dym lub ślady przypalenia przy płytce mikowej
Płytka mikowa osłania wylot falowodu przed parą, tłuszczem i resztkami potraw. Jeżeli jest zatłuszczona, zwęglona, pęknięta albo ma wypalony otwór, może powstawać łuk elektryczny. Urządzenie należy wtedy wyłączyć i nie uruchamiać ponownie do czasu oględzin.
Po wyjęciu dostępnej od strony komory osłony trzeba ocenić również powierzchnię pod nią. Sama nowa płytka nie usunie przyczyny, gdy nadpaleniu uległa metalowa komora, falowód lub końcówka anteny magnetronu. Zwęglonych fragmentów nie należy zakrywać przypadkową farbą ani pozostawiać ostrych, odsłoniętych krawędzi metalu.
Jeśli uszkodzenie ogranicza się do miki, wymiana zwykle polega na:
- odłączeniu urządzenia i ostudzeniu komory po użyciu grilla,
- oczyszczeniu i dokładnym osuszeniu wnętrza,
- ostrożnym zwolnieniu mocowań płytki bez uszkadzania ściany komory,
- zamontowaniu elementu o identycznym kształcie, wymiarach, położeniu otworów i sposobie mocowania,
- sprawdzeniu, czy płytka przylega płasko i całkowicie zakrywa otwór falowodu.
Nie wolno uruchamiać pustej kuchenki w celu sprawdzenia rezultatu. Po naprawach obejmujących drzwi, falowód, magnetron lub elementy ekranujące właściwą kontrolą końcową jest również pomiar emisji mikrofal odpowiednim przyrządem serwisowym.
Gdy talerz nie obraca się lub pracuje nierówno

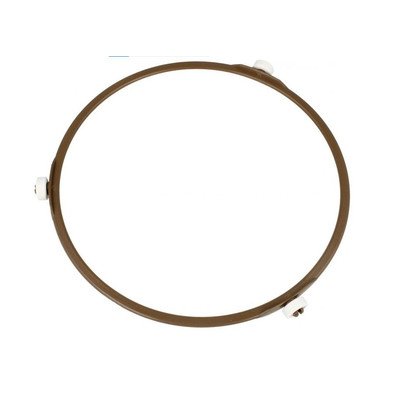

Najpierw wyjmij szklany talerz i pierścień z rolkami. Usuń zaschnięte resztki z dna komory i rolek, a następnie sprawdź, czy krzyżak nie jest pęknięty albo wyrobiony w miejscu współpracy z osią silnika. Talerz musi leżeć centralnie na pierścieniu i prawidłowo zazębiać się z krzyżakiem.
Jeżeli mechanika jest czysta i nieuszkodzona, przyczyną może być silnik talerza, jego przewody lub sterowanie. Dostęp do silnika bywa realizowany od spodu urządzenia, ale konstrukcja osłony zależy od wersji produkcyjnej. Pomiar rezystancji uzwojenia pozwala wykryć przerwę, lecz sama ciągłość nie dowodzi, że silnik ruszy pod obciążeniem. Należy też sprawdzić, czy do osi nie dostała się ciecz z rozlanej potrawy.
Nie dobieraj talerza wyłącznie według przybliżonej średnicy. Ważne są także kształt i rozstaw zagłębień współpracujących z krzyżakiem. Oficjalna specyfikacja tego modelu podaje talerz 255 mm, lecz zgodność konkretnej części nadal powinna wynikać z katalogu dla kodu wyrobu 1103171.
Drzwi, zawiasy i mechanizm otwierania
Trudność z otwieraniem nie musi oznaczać uszkodzenia całych drzwi. Należy rozróżnić pęknięcie przycisku lub dźwigni, rozciągniętą sprężynę, uszkodzenie zaczepu oraz opadnięcie drzwi na zawiasach. Jeżeli po naciśnięciu przycisku nie czuć zwykłego oporu, warto najpierw obejrzeć dźwignię i sprężynę mechanizmu.
Drzwi powinny zamykać się równo i bez dociskania ich ręką podczas uruchamiania. Kuchenki nie wolno używać, gdy drzwi są wygięte, zawias jest poluzowany, zaczep pęknięty albo powierzchnie przylegania są uszkodzone. Nie wolno również mostkować mikroprzełączników ani zmieniać kolejności ich działania. Po naprawie mechanizmu drzwi serwisant powinien sprawdzić działanie wszystkich blokad oraz szczelność mikrofalową urządzenia.
Brak zasilania i usterki płytek elektronicznych
Przy całkowicie ciemnym panelu zacznij od zewnętrznych przyczyn: gniazda, zabezpieczenia obwodu, wtyczki i przewodu. Jeśli są sprawne, dopiero później sprawdza się filtr przeciwzakłóceniowy, bezpiecznik sieciowy, połączenia oraz płytkę zasilania.
Bezpiecznik bada się na ciągłość po wyjęciu z obwodu. Przerwa potwierdza jego przepalenie, ale nie wskazuje przyczyny. Założenie nowego bezpiecznika bez sprawdzenia zwarcia kondensatora, magnetronu, przewodów, filtra lub sekwencji mikroprzełączników może doprowadzić do ponownego uszkodzenia. Zamiennik musi mieć ten sam rodzaj, prąd, napięcie, charakterystykę czasową i zdolność wyłączania — podobny wymiar obudowy nie wystarcza.
Płytki sterowania i zasilania należy podejrzewać po sprawdzeniu zasilania, bezpieczników, połączeń oraz elementów wykonawczych. Ślady nadpalenia, zimne luty lub uszkodzony przekaźnik mogą wskazywać obszar naprawy, ale brak widocznych zmian nie potwierdza sprawności elektroniki. Wymiana modułu na próbę jest szczególnie ryzykowna kosztowo.
Jak uzyskać dostęp do części w urządzeniu do zabudowy
Talerz, pierścień obrotowy i płytka mikowa są dostępne od strony komory. Dostęp do silnika, termostatu, grzałki, zamków, magnetronu i elektroniki wymaga częściowego albo pełnego wysunięcia kuchenki z mebla oraz zdjęcia odpowiedniej osłony.
Sposób zamocowania ramki i urządzenia może różnić się między wariantami produkcyjnymi. Przed wysuwaniem trzeba opróżnić komorę, zabezpieczyć front mebla i zapewnić podparcie dla urządzenia ważącego około 17 kg. Nie należy opierać kuchenki na drzwiach ani ciągnąć za panel sterowania. Kolejność zdjęcia ramki i mocowań należy ustalić według dokumentacji montażowej właściwej dla kodu wyrobu.
Podczas demontażu technicznego warto fotografować położenie złączy i prowadzenie przewodów. Konektory należy zdejmować za obudowę, nie ciągnąc za przewód. Po złożeniu trzeba sprawdzić uziemienie, poprawne działanie drzwi i blokad, wentylację zabudowy oraz każdy naprawiany tryb pracy.
Jak dobrać część do Amica AMMB20E2SGI X-TYPE
Podstawą doboru są trzy dane z tabliczki znamionowej:
- pełny model AMMB20E2SGI X-TYPE,
- kod wyrobu 1103171,
- 14-cyfrowy numer fabryczny.
Numer fabryczny może rozróżniać serię produkcyjną i wersję podzespołu zastosowaną pod tą samą nazwą handlową. Z tego powodu część pasująca do podobnego AMMB20E2SGB, modelu 25-litrowego albo późniejszej wersji AMMB20E3SGI nie musi być zgodna z urządzeniem 1103171.
Przy doborze porównaj także cechy właściwe dla danej części:
- w talerzu — średnicę oraz kształt gniazda krzyżaka,
- w płytce mikowej — obrys, otwory i sposób mocowania,
- w zawiasach i dźwigniach — stronę montażu i punkty mocujące,
- w termostacie — temperatury przełączania, konfigurację styków i mocowanie,
- w grzałce — moc, długość, uchwyty oraz złącza,
- w kondensatorze — pojemność, napięcie, układ zacisków i rezystor rozładowujący,
- w magnetronie — oznaczenie, orientację anteny, rozstaw mocowań i układ chłodzenia,
- w płytkach elektronicznych — pełny numer części, wersję wykonania i ewentualne wymagania konfiguracyjne.
Nie każda podobnie wyglądająca płytka elektroniczna jest zamienna, nawet gdy pasują złącza. Przed zamówieniem odczytaj tabliczkę znamionową i porównaj numer części ze zdemontowanego elementu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, części, złączy i mocowań. Inne elektroniczne mikrofalówki do zabudowy można znaleźć w kategorii kuchenek mikrofalowych elektronicznych Amica, ale podobieństwo modelu nie stanowi potwierdzenia kompatybilności.
FAQ — części do Amica AMMB20E2SGI X-TYPE
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Ten sam objaw mogą powodować bezpiecznik wysokonapięciowy, dioda, kondensator, transformator, przewody, blokady drzwi lub sterowanie. Magnetron należy oceniać dopiero jako część całego toru wysokiego napięcia.
Czy można używać mikrofalówki z nadpaloną płytką mikową?
Nie. Zwęglenie sprzyja dalszemu iskrzeniu i może doprowadzić do uszkodzenia falowodu lub anteny magnetronu. Przed wymianą płytki trzeba obejrzeć także powierzchnię znajdującą się pod nią.
Dlaczego grill działa, ale potrawa nie jest podgrzewana mikrofalami?
Grzałka kwarcowa i układ wytwarzania mikrofal są osobnymi obwodami. Sprawny grill nie wyklucza awarii magnetronu, kondensatora, diody, bezpiecznika WN ani sterowania transformatorem.
Czy brak obrotu talerza oznacza uszkodzony silnik?
Nie zawsze. Najpierw należy prawidłowo osadzić talerz, oczyścić pierścień z rolkami i sprawdzić krzyżak. Dopiero po wykluczeniu oporów mechanicznych bada się silnik oraz jego zasilanie.
Czy wystarczy podać nazwę AMMB20E2SGI przy zakupie części?
Nie w każdym przypadku. Do pewnego doboru potrzebne są pełny model AMMB20E2SGI X-TYPE, kod wyrobu 1103171 i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Czy po wymianie zawiasu lub magnetronu potrzebna jest dodatkowa kontrola?
Tak. Po pracach wpływających na drzwi, falowód, magnetron lub ekranowanie należy sprawdzić blokady bezpieczeństwa, prawidłowe przyleganie drzwi i emisję mikrofal odpowiednim miernikiem serwisowym.
