1191921 - AMMB20E5SGV (AMMB20E5SGV STUDIO) Amica
Części do kuchenki mikrofalowej Amica AMMB20E5SGV STUDIO dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy braku grzania, problemach z drzwiami, panelem lub talerzem najpierw rozróżnij usterkę użytkową od awarii elektrycznej, aby nie wymieniać sprawnych podzespołów.
Zakres części do modelu AMMB20E5SGV STUDIO
Kategoria obejmuje części zamienne do kuchenki mikrofalowej do zabudowy Amica AMMB20E5SGV STUDIO, oznaczonej numerem wyrobu 1191921. Ten model ma elektroniczne sterowanie, wyświetlacz LED, grill kwarcowy o mocy 1000 W, mikrofalę o mocy wyjściowej 800 W, funkcję pracy mieszanej, oświetlenie komory i talerz obrotowy o średnicy 255 mm.
W zależności od konkretnej usterki potrzebny element może należeć do jednej z kilku grup:
- części drzwi: zawiasy, elementy zamka, przycisk otwierania, mikroprzełączniki i osłona drzwi;
- części sterowania: panel, przyciski, wyświetlacz, płytka sterowania i płytka zasilania;
- części układu grzania: magnetron, kondensator wysokiego napięcia, dioda, bezpiecznik, transformator i przewody;
- części grilla i ochrony termicznej: grzałka kwarcowa, termostaty oraz elementy mocujące;
- wyposażenie komory: talerz, wózek lub pierścień obrotowy oraz płytka mikowa;
- elementy montażowe, filtr przeciwzakłóceniowy i przewód zasilający.
Nie oznacza to, że każdy objaw wskazuje na konkretną część. W mikrofalówce kilka różnych usterek może dawać podobny rezultat, dlatego kolejność sprawdzania ma znaczenie.
Od objawu do właściwej grupy części
| Objaw | Możliwe przyczyny | Co można sprawdzić bez otwierania obudowy | Następny krok |
| Urządzenie nie reaguje na przyciski | brak zasilania, aktywna blokada, panel sterowania, płytka zasilania, układ blokady drzwi | gniazdko, przewód, wyświetlacz, reakcję na przycisk blokady i prawidłowe domknięcie drzwi | jeśli zasilanie jest prawidłowe, potrzebna jest diagnostyka panelu, blokady i elektroniki |
| Wyświetlacz działa, ale program nie startuje | niedomknięte drzwi, mikroprzełącznik, zamek, przycisk otwierania, moduł sterowania | czy drzwi dochodzą do końca, czy nie mają luzu i czy przy zamykaniu słychać prawidłowe zadziałanie mechanizmu | najpierw kontrola mechaniki drzwi, później pomiar przełączników przez osobę wykwalifikowaną |
| Talerz się obraca i świeci światło, ale potrawa pozostaje zimna | wybrana funkcja grilla lub rozmrażania, bezpiecznik wysokiego napięcia, dioda, kondensator, magnetron, transformator, przewody lub sterowanie | wybraną funkcję, poziom mocy, czas, stan płytki mikowej i ślady przypalenia | nie kupować od razu magnetronu; obwód wysokiego napięcia wymaga pomiarów zgodnych z dokumentacją |
| Kuchenka grzeje nierówno lub słabiej | zabrudzenia, niewłaściwe naczynie, uszkodzona płytka mikowa, magnetron, układ zasilania lub talerz obracający się nieprawidłowo | czystość komory, stan osłony mikowej, prawidłowe osadzenie talerza i wózka | uszkodzoną płytkę mikową wymienić przed dalszą eksploatacją; pozostałe przyczyny wymagają diagnostyki |
| Podczas pracy pojawia się iskrzenie lub zapach spalenizny | metal w komorze, zabrudzenie, przypalona płytka mikowa, uszkodzona powłoka komory, konektor, dioda lub magnetron | natychmiast przerwać pracę, wyjąć naczynie i obejrzeć komorę po odłączeniu urządzenia | nie uruchamiać ponownie z uszkodzoną osłoną lub śladami łuku elektrycznego |
| Talerz nie obraca się | źle osadzony talerz, wózek lub pierścień, zabrudzenie napędu, silnik napędu albo element sprzęgający | położenie talerza, stan rolek, pęknięcia i zabrudzenia | dobrać element po średnicy, kształcie gniazda i wersji mocowania, nie tylko po średnicy talerza |
| Nie działa grill, ale mikrofale działają | grzałka kwarcowa, termostat, przewody, przekaźnik lub moduł sterowania | wybraną funkcję grilla i widoczne uszkodzenia grzałki po odłączeniu urządzenia | pomiar grzałki i zabezpieczeń termicznych wykonać po odłączeniu zasilania |

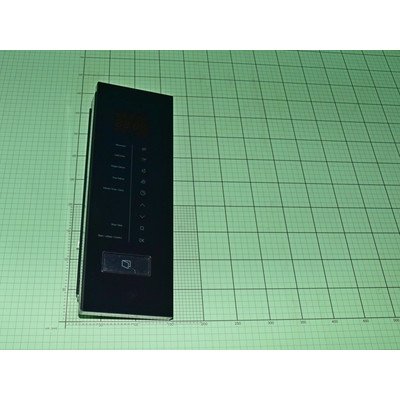

Gdy nie działa panel lub wyświetlacz
Jeśli nie reaguje tylko jeden przycisk, podejrzenie pada na zużytą warstwę przewodzącą, uszkodzony przycisk albo fragment panelu. Gdy nie działa cały panel i jednocześnie nie świeci wyświetlacz, przyczyną może być zasilanie elektroniki, bezpiecznik, płytka zasilania lub połączenie między płytkami. Jeżeli wyświetlacz jest ciemny, ale urządzenie reaguje na inne funkcje, trzeba także wykluczyć tryb oszczędzania energii, blokadę lub błąd po zaniku zasilania.
Reset przez odłączenie urządzenia może usunąć chwilowe zawieszenie sterowania, ale nie potwierdza sprawności modułu. Jeśli problem powraca, sama wymiana wyświetlacza może nie pomóc.
Gdy kuchenka nie grzeje
Najpierw ustal, czy nie został wybrany grill, rozmrażanie albo niska moc mikrofal. W tym modelu programy i poziomy mocy są wybierane elektronicznie, dlatego błędne ustawienie może wyglądać jak awaria grzania.
Jeśli talerz, wentylator i oświetlenie działają, ale woda pozostaje zimna, problem leży zwykle w torze wytwarzania mikrofal albo w jego sterowaniu. Do podejrzanych elementów należą bezpiecznik wysokiego napięcia, dioda, kondensator, magnetron, transformator, przewody oraz przekaźnik lub płytka sterująca. Pomiar rezystancji magnetronu między jego zaciskami może wykazać przerwę lub zwarcie, a pomiar względem obudowy może ujawnić przebicie. Prawidłowy wynik nie potwierdza jednak pełnej sprawności magnetronu pod obciążeniem.
Kondensator wysokiego napięcia należy badać dopiero po odłączeniu urządzenia, właściwym rozładowaniu i odłączeniu elementu zgodnie z procedurą serwisową. Pomiar omomierzem może wykryć zwarcie, ale nie zawsze potwierdzi prawidłową pojemność ani zachowanie elementu podczas pracy. Wartość pojemności i napięcie znamionowe muszą odpowiadać części przewidzianej dla danego wariantu urządzenia.
Opisane pomiary obwodu wysokiego napięcia, demontaż osłon oraz praca przy magnetronie, kondensatorze, transformatorze i diodzie wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie uruchamiaj urządzenia ze zdjętą obudową, nie omijaj blokad drzwi i nie wymieniaj bezpiecznika na element o innych parametrach.
Drzwi, zamek i mikroprzełączniki
Kuchenka nie powinna rozpocząć grzania, jeśli układ blokady nie otrzyma prawidłowego sygnału zamknięcia drzwi. Objawem uszkodzenia może być brak startu mimo działającego wyświetlacza, konieczność mocnego dociskania drzwi, przerywanie programu po poruszeniu drzwiami albo nietypowy luz na zawiasach.
Przed wymianą mikroprzełącznika sprawdź mechanikę: zawiasy, zaczepy, przycisk otwierania i elementy, które naciskają przełącznik. Jeśli drzwi są opuszczone lub pęknięty jest plastikowy element zamka, nowy przełącznik może nie rozwiązać problemu. Przełącznik kontroluje się miernikiem na odłączonym urządzeniu, sprawdzając zmianę stanu styków po naciśnięciu dźwigni. Punkty COM, NO i NC należy zidentyfikować na obudowie konkretnego przełącznika, ponieważ kolor przewodu i położenie złącza nie są uniwersalne.
Nie wolno trwale zwierać przełącznika ani uruchamiać kuchenki z niesprawnym układem zabezpieczającym drzwi. Po naprawie drzwi powinny zamykać się bez używania nadmiernej siły, a zamek i zawiasy nie mogą mieć pęknięć ani luzów.
Płytka mikowa i ślady iskrzenia
Płytka mikowa osłania wejście falowodu i chroni jego okolice przed tłuszczem oraz wilgocią. Ciemne plamy, nadpalenia, dziury, zwęglenie albo łuk elektryczny są wskazaniem do przerwania pracy i oceny osłony. Sama wymiana płytki nie wystarczy, jeśli w komorze znajduje się uszkodzona emalia, metalowy przedmiot, zaschnięte zabrudzenie lub uszkodzona antena magnetronu.
Nowy element dobiera się po wymiarach, kształcie i sposobie mocowania. Nie przycinaj płytki tak, aby zasłaniała inne otwory lub była luźno zamocowana. Przed montażem usuń zabrudzenia zgodnie z instrukcją urządzenia i sprawdź, czy powierzchnia pod płytką jest sucha oraz niezwęglona.
Dostęp do części i zasady wymiany
Elementy użytkowe, takie jak talerz, wózek, pierścień obrotowy lub płytka mikowa, są dostępne po otwarciu drzwi i nie wymagają zdejmowania obudowy. Przed ich wymianą odłącz urządzenie od zasilania, wyjmij ruchome wyposażenie i zachowaj kolejność montażu.
Dostęp do panelu, płytek, przewodów, termostatów, grzałki i układu wysokiego napięcia zwykle wymaga wysunięcia kuchenki z zabudowy oraz zdjęcia odpowiednich osłon. Sposób mocowania zależy od wersji urządzenia. Przed odłączeniem przewodów oznacz ich położenie lub wykonaj zdjęcia, ale nie traktuj koloru przewodu jako jedynej podstawy montażu. Sprawdź oznaczenia na płytce, konektorach i schemacie właściwym dla urządzenia.
Przy montażu zwróć uwagę na:
- prawidłowe ułożenie przewodów z dala od gorących i ruchomych elementów;
- pewne osadzenie konektorów i brak nadpalonych końcówek;
- ciągłość przewodu ochronnego oraz prawidłowe uziemienie obudowy;
- właściwe ułożenie osłon, ekranów i elementów blokady drzwi;
- drożność otworów wentylacyjnych oraz poprawne osadzenie wentylatora;
- brak uszkodzeń uszczelnień i powierzchni przylegania drzwi.
Po naprawie części elektrycznej nie wykonuj przypadkowych prób z pustą komorą. Test działania powinien odbywać się zgodnie z procedurą dla tego modelu, z odpowiednim obciążeniem i oceną, czy nie występuje iskrzenie, nadmierny hałas, zapach spalenizny lub przegrzewanie.
Jak dobrać część do Amica AMMB20E5SGV STUDIO
Podstawą doboru jest pełna identyfikacja urządzenia. Dla sprzętu Amica przygotuj:
- model: AMMB20E5SGV STUDIO;
- kod wyrobu lub numer produktu: 1191921;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonej części, jeśli jest widoczne;
- zdjęcie elementu, złączy i mocowania, gdy wariant nie jest oczywisty.
Nie wystarczy podobna nazwa handlowa, identyczny wygląd ani samo złącze. Różnice mogą dotyczyć mocy, wymiarów, mocowania, strony montażu, układu styków, wersji płytki lub współpracy z oprogramowaniem sterującym. Dotyczy to szczególnie modułów, wyświetlaczy, mikroprzełączników, termostatów, kondensatorów, magnetronów i elementów drzwi.
Przed zamówieniem porównaj numer części, dane z tabliczki oraz zdjęcia mocowania. Jeśli numeru nie ma lub jest nieczytelny, prześlij pełne oznaczenia z tabliczki znamionowej i zdjęcie uszkodzonego elementu do weryfikacji. Nie deklaruj zgodności na podstawie samego skróconego modelu, jeśli katalog rozróżnia warianty numerem fabrycznym.
FAQ
Czy części do AMMB20E5SGV pasują do każdej mikrofalówki Amica?
Nie. Nawet podobne mikrofalówki Amica mogą mieć inne płytki, zamki, grzałki, magnetrony lub elementy obrotu. Część trzeba potwierdzić dla modelu AMMB20E5SGV STUDIO, numeru wyrobu 1191921 i pełnego numeru fabrycznego.
Kuchenka działa, ale nie grzeje. Czy trzeba wymienić magnetron?
Nie można tego stwierdzić na podstawie samego objawu. Podobny problem powodują między innymi bezpiecznik wysokiego napięcia, dioda, kondensator, transformator, przewody, przekaźnik, układ blokady drzwi i moduł sterowania. Magnetron wymienia się dopiero po wykluczeniu prostszych przyczyn i wykonaniu właściwej diagnostyki.
Czy mogę samodzielnie sprawdzić kondensator mikrofalówki?
Tylko osoba mająca odpowiednie kwalifikacje i narzędzia powinna otwierać urządzenie oraz badać obwód wysokiego napięcia. Kondensator może zachować niebezpieczny ładunek po odłączeniu wtyczki. Zwykły pomiar omomierzem nie potwierdza wszystkich parametrów kondensatora.
Co zrobić, gdy mikrofalówka iskrzy przy płytce mikowej?
Przerwij pracę i odłącz urządzenie. Sprawdź po ostygnięciu stan płytki mikowej, komory, zabrudzeń i użytego naczynia. Jeśli osłona jest nadpalona lub przebita, wymień ją po potwierdzeniu wymiarów i mocowania. Gdy widoczne są ślady łuku na komorze albo antenie magnetronu, potrzebna jest pełna ocena techniczna.
Jak dobrać talerz obrotowy do tego modelu?
Porównaj nie tylko średnicę 255 mm, lecz także kształt gniazda, liczbę i rozmieszczenie wypustów oraz współpracę z wózkiem lub pierścieniem. Talerz o podobnej średnicy może nie przenosić napędu albo być niestabilny.
Czy wymiana płytki sterowania wymaga programowania?
Nie należy zakładać ani że programowanie jest zawsze wymagane, ani że moduł zawsze działa po prostym podłączeniu. Wymagania zależą od wersji płytki i urządzenia. Przed zakupem trzeba potwierdzić numer modułu, oznaczenia elektroniki oraz ewentualną procedurę konfiguracji dla tego modelu.
