1191977 - AMMB20WE2SGB X-TYPE (AMMB20E5SGB X-Type)
Części do Amica 1191977 - AMMB20WE2SGB X-TYPE (AMMB20E5SGB X-Type) dobieraj po pełnych danych urządzenia, nie tylko po wyglądzie elementu. Przy problemach z grzaniem, drzwiami, talerzem lub panelem najpierw rozdziel usterkę mechaniczną od elektrycznej, aby zamówić właściwy podzespół.
Jak rozpoznać właściwy model
Kategoria dotyczy kuchenki mikrofalowej do zabudowy Amica AMMB20E5SGB X-Type, oznaczanej również jako 1191977 oraz w danych kategorii jako AMMB20WE2SGB X-TYPE. Jest to elektroniczna kuchenka o pojemności 20 l, z mikrofalami o mocy znamionowej 800 W, grillem kwarcowym 1000 W i talerzem obrotowym o średnicy 255 mm. Wymiary urządzenia wynoszą około 595 × 387 × 318 mm, ale przy wymianie części nie należy opierać się wyłącznie na wymiarach zewnętrznych.
Przed zamówieniem odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu, w tym oznaczenie 1191977, jeżeli występuje;
- 14-cyfrowy numer fabryczny;
- oznaczenia znajdujące się bezpośrednio na wymienianej części.
Skrócony model może nie wystarczyć do rozróżnienia wariantu wykonania. To istotne zwłaszcza przy modułach, drzwiach, elementach blokady, transformatorze, magnetronie i częściach związanych z obwodem wysokiego napięcia.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co można sprawdzić bez rozbierania obwodu wysokiego napięcia |
| Urządzenie nie reaguje na przyciski | Brak zasilania, bezpiecznik, moduł zasilania, panel sterowania, blokada uruchomienia | Gniazdko, przewód, wyświetlacz, aktywną blokadę przycisków i reakcję innych funkcji |
| Wyświetlacz działa, talerz się obraca, ale potrawa pozostaje zimna | Nieprawidłowo zamknięte drzwi, mikroprzełącznik blokady, bezpiecznik WN, dioda WN, kondensator WN, magnetron, transformator lub moduł | Stan drzwi, zamka, zawiasów, płytki mikowej, ślady przypalenia i nietypowe dźwięki |
| Nie działa grill, ale mikrofale podgrzewają | Grzałka kwarcowa, termostat, przewody, łącznik grzałki lub sterowanie trybem grilla | Widoczne pęknięcie albo przepalenie grzałki po odłączeniu urządzenia od zasilania |
| Talerz nie obraca się lub obraca się nierówno | Talerz, wózek z rolkami, krzyżak, silnik napędu albo zabrudzone dno komory | Prawidłowe ułożenie talerza i wózka, czystość prowadzenia oraz stan plastikowych elementów napędu |
| Iskrzenie, dym lub zapach spalenizny | Płytka mikowa, zabrudzenie tłuszczem, uszkodzona powłoka komory, metalowy przedmiot albo awaria układu mikrofalowego | Płytka mikowa, ściany komory, okolice falowodu i ślady łuku elektrycznego |
| Drzwi nie domykają się lub trzeba je dociskać | Zawias, sprężyna, dźwignia otwierania, zamek, wspornik albo zespół drzwi | Luz drzwi, pęknięcia, ułożenie zaczepów i stan powierzchni uszczelniających |
| Panel reaguje tylko częściowo | Zużyta klawiatura membranowa, przycisk, płytka sterowania, taśma lub złącze | Czy problem dotyczy jednego przycisku, całej grupy funkcji czy tylko uruchamiania programu |
Jeden objaw nie wskazuje automatycznie konkretnej części. Przykładowo brak grzania przy działającym wyświetlaczu i talerzu może wynikać zarówno z blokady drzwi, jak i z awarii obwodu wysokiego napięcia. Z kolei brak reakcji całego urządzenia wymaga najpierw sprawdzenia zasilania i bezpieczników, a nie zakupu magnetronu.
Gdy mikrofalówka nie grzeje
Najpierw ustal, czy działa tryb mikrofalowy, czy tylko pozostałe funkcje. Jeżeli grill grzeje, wyświetlacz działa, talerz się obraca, a potrawa pozostaje zimna, problem dotyczy zwykle toru mikrofalowego albo sygnału zezwalającego na jego uruchomienie.
- Sprawdź, czy drzwi zamykają się bez luzu i czy nie są przekrzywione. Zawiasy, zamki, zaczepy oraz mikroprzełączniki blokady muszą pracować w odpowiedniej kolejności. Nie uruchamiaj urządzenia z uszkodzonymi drzwiami ani nie mostkuj wyłączników zabezpieczających.
- Obejrzyj płytkę mikową wewnątrz komory. Zabrudzenie, zwęglenie, pęknięcie lub wypalenie może powodować iskrzenie i uszkodzić element znajdujący się za falowodem. Sama wymiana płytki nie rozwiąże problemu, jeżeli metalowa powłoka komory jest wypalona albo magnetron ma ślady uszkodzenia.

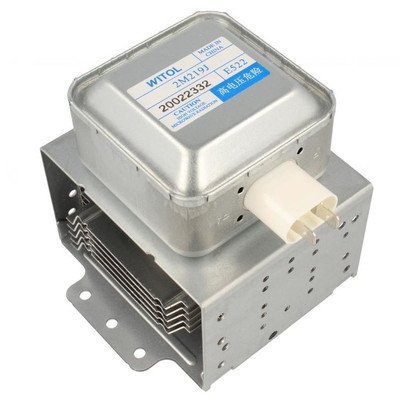

- Zwróć uwagę na bezpiecznik WN, diodę WN, kondensator, transformator i magnetron. Ich badanie wymaga otwarcia obudowy i dostępu do części, które mogą zachować niebezpieczne napięcie także po odłączeniu wtyczki.
- Nie traktuj pomiaru ciągłości magnetronu jako pełnego potwierdzenia sprawności. Niska rezystancja między zaciskami żarzenia oraz brak przejścia do obudowy mogą wyglądać prawidłowo, ale nie wykluczają uszkodzenia ujawniającego się dopiero podczas pracy.
- Dioda wysokiego napięcia nie zawsze daje się wiarygodnie sprawdzić zwykłym testem diody w multimetrze. Jej test wymaga odpowiedniej metody i przyrządu, a wartości z innego modelu nie powinny być automatycznie przenoszone na Amica AMMB20E5SGB X-Type.
Opisane czynności przy obwodzie wysokiego napięcia są przeznaczone dla wykwalifikowanego serwisanta lub technika AGD. Nie wykonuj pomiarów pod napięciem bez odpowiednich uprawnień, procedury serwisowej, zabezpieczeń i przyrządów. Nie rozładowuj kondensatora przypadkowym przewodem ani narzędziem bez potwierdzonej procedury.
Iskrzenie i uszkodzona płytka mikowa
Płytka mikowa osłania wejście falowodu i ogranicza przedostawanie się tłuszczu oraz pary do elementów układu mikrofalowego. Jeżeli pojawiły się trzaski, łuk elektryczny, dym lub zapach spalenizny, odłącz urządzenie i nie używaj go do czasu oględzin.
Po ostygnięciu komory sprawdź:
- czy płytka nie jest czarna, nadpalona, spękana lub odkształcona;
- czy wokół niej nie ma zaschniętego tłuszczu;
- czy powłoka komory nie jest odpryśnięta i nie odsłania metalu;
- czy w komorze nie pozostał metalowy element albo naczynie z metalową dekoracją;
- czy po stronie falowodu nie ma śladów wypalenia.
Dedykowana płytka powinna mieć właściwy kształt i punkty mocowania. Arkusz uniwersalny można dopasować tylko wtedy, gdy materiał jest przeznaczony do kuchenek mikrofalowych, a wycięty element dokładnie zasłania otwór falowodu i nie pozostawia szczelin. Nie stosuj kartonu, tworzywa ani przypadkowej blachy jako zamiennika.
Drzwi, zamek i blokada
Kuchenka może nie rozpocząć grzania, jeżeli nie otrzyma prawidłowego sygnału zamknięcia drzwi. Przy tym objawie nie kupuj od razu całego zespołu drzwi. Najpierw sprawdź, czy problem powoduje mechaniczne niedomykanie, zużyty zaczep, sprężyna, dźwignia, zawias lub mikroprzełącznik.
Przy oględzinach zwróć uwagę na to, czy:
- drzwi są ustawione równo względem frontu;
- zawiasy nie mają nadmiernego luzu;
- zaczepy wchodzą w gniazda bez oporu;
- przycisk otwierania nie zacina się;
- sprężyna i dźwignia wracają do położenia wyjściowego;
- uszczelka oraz powierzchnie przylegania są czyste i nieuszkodzone.
Mikroprzełącznik można sprawdzać miernikiem po odłączeniu przewodów i zgodnie z oznaczeniami jego styków. Pomiar powinien być wykonany w obu położeniach dźwigni, a wynik należy porównać ze schematem konkretnego elementu. Sama ciągłość styku bez sprawdzenia prawidłowej kolejności działania kilku przełączników nie potwierdza sprawności całej blokady.
Nie uruchamiaj kuchenki z otwartą obudową ani z trwale zwartą blokadą drzwi. Uszkodzony zespół drzwi, zawias, zamek lub mikroprzełącznik powinien zostać wymieniony na część o potwierdzonej zgodności.

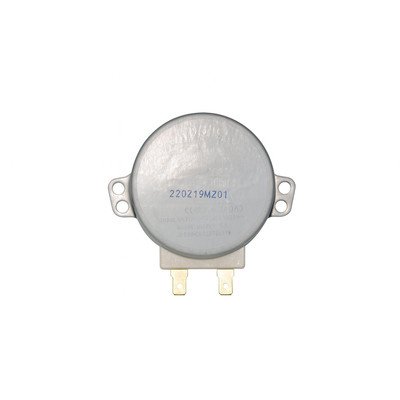

Talerz, wózek i napęd
Hałas lub brak obrotu talerza nie musi oznaczać uszkodzenia silnika. W pierwszej kolejności wyjmij talerz i wózek, usuń resztki potraw oraz sprawdź, czy rolki obracają się swobodnie. Talerz musi być prawidłowo osadzony na krzyżaku napędowym, a dno komory powinno być czyste i wolne od ciał obcych.
Jeżeli talerz zatrzymuje się pod obciążeniem, obraca skokowo albo silnik pracuje, ale napęd nie przenosi ruchu, sprawdź osobno krzyżak, gniazdo talerza i silnik. Przy doborze znaczenie mają średnica talerza, kształt sprzęgła, wysokość elementu i sposób mocowania. Podobny talerz o tej samej średnicy może nie pasować do napędu.
Moduły, panel i zasilanie
Brak wyświetlacza, samoczynne resetowanie, niedziałające przyciski lub reakcja tylko części funkcji mogą wskazywać na płytkę zasilania, płytkę sterowania, panel, taśmę połączeniową albo luźne złącze. Przed wymianą drogiego modułu sprawdź stan przewodu zasilającego, dostępne bezpieczniki oraz widoczne ślady przegrzania i zawilgocenia.
Moduł elektroniczny nie powinien być dobierany wyłącznie po liczbie pinów lub wyglądzie płytki. Różnice w oprogramowaniu, wersji panelu, funkcji grilla i układzie złączy mogą uniemożliwić prawidłowe działanie. Nie zakładaj też, że każdy moduł wymaga programowania albo że każdy będzie działał bez konfiguracji — należy potwierdzić to dla konkretnego numeru części i wariantu urządzenia.
Dostęp do części i wymiana
Elementy dostępne od strony komory, takie jak talerz, wózek czy płytka mikowa, można zwykle wyjąć bez zdejmowania obudowy. Wymiana zawiasu, sprężyny, dźwigni lub zespołu drzwi może wymagać wysunięcia urządzenia z zabudowy i podparcia drzwi przed odkręceniem mocowań. Konstrukcja mocowań różni się zależnie od wersji, dlatego nie należy zakładać jednej uniwersalnej kolejności demontażu.
Przed każdą pracą:
- odłącz kuchenkę od zasilania;
- zabezpiecz urządzenie przed wysunięciem z zabudowy;
- oznacz położenie przewodów i złączy przed ich odłączeniem;
- nie ciągnij za przewody, lecz za korpus konektora;
- zachowaj wszystkie elementy ekranowania i izolacji;
- po montażu sprawdź ruch drzwi, działanie zamka i prawidłowe osadzenie talerza.
Zdjęcie metalowej obudowy w celu dostępu do magnetronu, transformatora, kondensatora, diody WN, bezpiecznika WN lub modułu wymaga kwalifikacji serwisowych. Po takiej naprawie trzeba sprawdzić nie tylko działanie urządzenia, ale również prawidłowe zamknięcie obudowy, uziemienie, ekranowanie i bezpieczeństwo przed emisją mikrofal.
Jak dobrać część do Amica 1191977
Przy zakupie porównaj jednocześnie:
- pełny model z tabliczki znamionowej;
- kod wyrobu i 14-cyfrowy numer fabryczny;
- numer części zapisany na starym elemencie;
- wymiary, kształt i punkty mocowania;
- rodzaj złącza oraz rozmieszczenie przewodów;
- funkcję części w konkretnym wariancie urządzenia.
Nie wystarczy identyczne zdjęcie, podobna nazwa handlowa ani takie samo złącze. Dotyczy to szczególnie płytek sterowania, modułów zasilania, zespołów drzwi, magnetronów, transformatorów i termostatów. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej, oznaczenia starej części oraz miejsca montażu. Na tej podstawie można zawęzić dobór bez kupowania kilku elementów na próbę.
W razie potrzeby przejdź do nadrzędnej kategorii kuchenki mikrofalowe elektroniczne Amica, aby porównać części przypisane do właściwej grupy urządzeń.
FAQ
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Przy działającym wyświetlaczu i obracającym się talerzu przyczyną może być również blokada drzwi, bezpiecznik WN, dioda WN, kondensator, transformator, przewód lub moduł sterowania. Magnetron należy oceniać dopiero po wykluczeniu prostszych przyczyn i po kontroli obwodu przez osobę z odpowiednimi kwalifikacjami.
Czy można wymienić płytkę mikową bez wymiany magnetronu?
Tak, jeżeli płytka jest zabrudzona lub wypalona, a magnetron, falowód i powłoka komory nie mają śladów uszkodzeń. Po wymianie trzeba usunąć przyczynę iskrzenia, dokładnie oczyścić komorę i sprawdzić, czy nie ma odsłoniętego metalu.
Jak sprawdzić, czy problem powoduje mikroprzełącznik drzwi?
Najpierw sprawdź mechaniczne domykanie drzwi i położenie zaczepów. Następnie, przy odłączonym urządzeniu i odłączonych przewodach przełącznika, zmierz zmianę stanu styków w obu położeniach dźwigni. Wynik trzeba porównać z oznaczeniami konkretnego mikroprzełącznika; pojedynczy pomiar nie potwierdza prawidłowej pracy całego układu blokady.
Czy moduł sterowania Amica pasuje po samym numerze modelu?
Nie zawsze. Moduły mogą różnić się wersją elektroniki, panelem, funkcjami i oprogramowaniem. Potwierdź pełne dane urządzenia, numer płytki oraz oznaczenia złączy. Nie kupuj modułu wyłącznie dlatego, że ma podobny wygląd.
Czy talerz o średnicy 255 mm będzie pasował do każdego modelu Amica?
Nie. Oprócz średnicy liczy się kształt sprzęgła, rozmieszczenie prowadzeń i sposób podparcia. W modelu AMMB20E5SGB X-Type porównaj talerz z oryginalnym elementem oraz pełnymi danymi urządzenia.
Kiedy wymiana części w tej kuchence nie jest bezpieczna do wykonania samodzielnie?
Nie wykonuj samodzielnie prac przy magnetronie, transformatorze, kondensatorze WN, diodzie WN, bezpieczniku WN ani pomiarów pod napięciem, jeżeli nie masz przygotowania i właściwych przyrządów. Dotyczy to również ingerencji w blokadę drzwi, ekranowanie i elementy chroniące przed emisją mikrofal.
