1103041 - AMG20BF (IM 11611-90 X) Gram
Części do mikrofalówki Gram 1103041 / IM 11611-90 X obejmują elementy drzwi, układu obrotowego, grilla, sterowania i toru mikrofalowego. Brak grzania, zatrzymany talerz lub iskrzenie wymagają różnych kontroli, dlatego przed zakupem ustal przyczynę i odczytaj pełne oznaczenia z tabliczki znamionowej — sama nazwa AMG20BF może nie określać wykonania urządzenia.
Jakie części występują w mikrofalówce 1103041 / IM 11611-90 X?
Gram IM 11611-90 X o indeksie 1103041 jest mikrofalówką do zabudowy z komorą 20 l, talerzem o średnicy 245 mm, funkcją mikrofal 700 W i grillem 900 W. W urządzeniu współpracują między innymi talerz, pierścień z rolkami, zabierak napędu, silnik talerza, elementy drzwi i blokad, grzałka grilla, oświetlenie, panel sterowania oraz podzespoły toru wysokiego napięcia.
Nie każda nieprawidłowość oznacza awarię magnetronu. Najpierw należy ustalić, które funkcje nadal działają: wyświetlacz, oświetlenie, wentylator, obrót talerza, grill i podgrzewanie mikrofalowe. Taki podział znacznie zawęża obszar poszukiwań.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka nie reaguje | gniazdo, obwód zasilania, przewód, bezpiecznik wewnętrzny, sterowanie | sprawność gniazda innym urządzeniem, prawidłowe podłączenie i zabezpieczenie instalacji | sprawne gniazdo nie potwierdza sprawności bezpieczników ani elektroniki wewnątrz kuchenki |
| Wyświetlacz działa, ale program nie startuje | niedomknięte drzwi, zamek, dźwignia lub mikroprzełącznik blokady | czy drzwi domykają się bez unoszenia i czy objaw zmienia się po ich ponownym zamknięciu | zależność od położenia drzwi kieruje diagnostykę na mechanizm zamka, ale wymaga potwierdzenia pomiarem |
| Talerz i światło działają, lecz potrawa pozostaje zimna | układ wysokiego napięcia, magnetron, transformator, dioda, kondensator, przekaźnik lub połączenia | sprawdzić, czy wybrano tryb mikrofalowy, a nie sam grill; ocenić, czy nie występują iskrzenie, silne buczenie lub zapach spalenizny | sam brak grzania nie wskazuje konkretnej części i nie uzasadnia zakupu magnetronu w ciemno |
| Talerz nie obraca się, ale kuchenka grzeje | źle ułożony talerz, zabrudzony pierścień, pęknięty zabierak, uszkodzony silnik albo brak jego zasilania | wyjąć talerz i pierścień, oczyścić tor rolek oraz obejrzeć zabierak i gniazdo talerza | uszkodzenie mechaniczne można potwierdzić oględzinami; brak widocznych pęknięć nie wyklucza słabego silnika |
| Talerz, wentylator i grzanie nie uruchamiają się jednocześnie | blokada drzwi, sterowanie lub wspólny obwód zasilający funkcje wykonawcze | zwrócić uwagę na pracę po ponownym domknięciu drzwi | taki zestaw objawów przemawia przeciwko awarii wyłącznie silnika talerza |
| W komorze pojawiają się iskry | metalowe naczynie, zabrudzenie lub zwęglenie płytki mikowej, ubytek powłoki komory, uszkodzenie przy falowodzie | przerwać pracę, wyjąć naczynie i obejrzeć komorę, płytkę mikową oraz zabierak | wymiana płytki nie wystarczy, jeśli pod nią znajduje się wypalenie falowodu lub uszkodzona antena magnetronu |
| Grill nie grzeje, a mikrofale działają | niewłaściwie wybrany tryb, grzałka, zabezpieczenie termiczne, przewody lub sterowanie | sprawdzić działanie programu samego grilla zgodnie z instrukcją | sprawne podgrzewanie mikrofalowe nie potwierdza sprawności oddzielnego obwodu grilla |
Co można sprawdzić bez zdejmowania obudowy?
Po odłączeniu urządzenia od zasilania i ostygnięciu komory można bezpiecznie wykonać oględziny elementów dostępnych od strony wnętrza:
- Wyjmij ruszt, szklany talerz i pierścień z rolkami.
- Usuń resztki jedzenia z dna komory i toru rolek. Zabrudzenia mogą powodować szarpanie oraz hałas podczas obrotu.
- Obejrzyj talerz pod światło. Pękniętego lub wyszczerbionego szkła nie należy dalej używać.
- Sprawdź rolki pierścienia i plastikowy zabierak napędu. Pęknięte gniazdo może obracać się bez skutecznego przenoszenia momentu na talerz.
- Obejrzyj płytkę mikową na ścianie komory. Czarne punkty, nadpalenia, rozwarstwienie lub dziura są podstawą do wstrzymania użytkowania.
- Skontroluj drzwi, zawiasy, zaczepy i powierzchnie przylegania. Kuchenki nie wolno uruchamiać z pękniętymi, przekoszonymi lub niedomykającymi się drzwiami.
Nie uruchamiaj pustej mikrofalówki. Próba bez potrawy lub odpowiedniego obciążenia może powodować iskrzenie i uszkodzenie komory albo toru mikrofalowego.
Płytka mikowa i iskrzenie w komorze
Płytka mikowa osłania wylot falowodu przed tłuszczem i parą z podgrzewanych potraw. Zabrudzenia mogą się zwęglić, a zwęglony materiał zaczyna sprzyjać wyładowaniom. Iskrzeniu może jednak towarzyszyć także wypalenie powłoki komory, uszkodzenie zabieraka pod talerzem albo nadpalenie elementów za płytką.
Przed zamówieniem nowej osłony porównaj jej kształt, rozmieszczenie mocowań i wymiary. Jeżeli po wyjęciu uszkodzonej płytki widać nadtopienie, głębokie wypalenie falowodu lub uszkodzoną głowicę magnetronu, nie należy ograniczać naprawy do założenia nowej miki. Urządzenia nie wolno używać bez prawidłowo zamontowanej osłony.
Jak technik może sprawdzić mikroprzełączniki drzwi?
Mikroprzełączniki blokady należy badać po odłączeniu przewodów od mierzonego elementu, aby pozostała część obwodu nie fałszowała wyniku. Miernikiem ustawionym na test ciągłości lub pomiar rezystancji sprawdza się zmianę stanu między zaciskami oznaczonymi COM, NO i NC podczas wciskania dźwigni przełącznika. Funkcja styków musi być ustalona ze schematu lub oznaczeń konkretnej części.
Styk powinien przełączać zdecydowanie i powtarzalnie. Brak zmiany, zwarcie pomiędzy wszystkimi wyprowadzeniami albo wynik zależny od poruszania obudową wskazują na usterkę. Poprawny pomiar przełącznika poza urządzeniem nie wyklucza wyrobionej dźwigni, przesuniętego wspornika ani niedostatecznego wciskania styku przez zaczep drzwi.
Blokad nie wolno mostkować w celu uruchomienia kuchenki z otwartymi drzwiami.
Pomiary silnika talerza i grzałki grilla
Po odłączeniu silnika talerza technik może sprawdzić ciągłość jego uzwojenia. Przerwa potwierdza uszkodzenie, lecz skończona rezystancja nie dowodzi, że silnik ma wystarczający moment pod obciążeniem. Silnik może obracać się bez talerza, a zatrzymywać po jego założeniu. Trzeba również wykluczyć zużyty zabierak oraz brak zasilania z układu sterowania.
W grzałce grilla bada się ciągłość elementu grzejnego oraz izolację względem metalowej osłony. Właściwa rezystancja zależy od konstrukcji i mocy konkretnej grzałki, dlatego wynik należy porównać z dokumentacją podzespołu, a nie z uniwersalną wartością dla wszystkich mikrofalówek. Sprawna grzałka przy braku grzania kieruje uwagę na zabezpieczenia termiczne, przewody i sterowanie.
Opisane pomiary wewnętrznych obwodów wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dlaczego układu wysokiego napięcia nie sprawdza się jak zwykłej grzałki?
Kondensator mikrofalówki może zachować niebezpieczną energię również po wyjęciu wtyczki. Zdjęcie obudowy odsłania transformator, kondensator, diodę i magnetron oraz usuwa ochronę przed dostępem do obwodów wysokiego napięcia. Diagnostyka obejmuje oględziny połączeń, kontrolę bezpieczników, pojemności kondensatora, diody wysokonapięciowej, uzwojeń transformatora i magnetronu, ale kolejność oraz sposób bezpiecznego rozładowania muszą odpowiadać procedurze serwisowej danego wykonania.
Podstawowy pomiar rezystancji magnetronu nie potwierdza jego pracy pod obciążeniem. Podobnie zwykły multimetr może nie wysterować diody wysokonapięciowej, więc jej pozorna przerwa nie musi oznaczać uszkodzenia. Po naprawach obejmujących drzwi, falowód, magnetron albo elementy osłaniające wymagane jest sprawdzenie bezpieczeństwa urządzenia odpowiednim wyposażeniem pomiarowym.
Prace przy torze wysokiego napięcia i pomiary podczas pracy kuchenki są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.

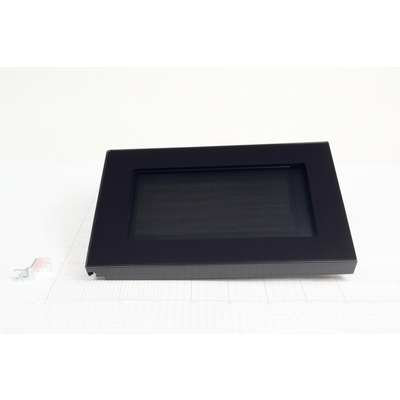

Dostęp do części i wymiana
Elementy układu obrotowego wyjmuje się bezpośrednio z komory. Talerz należy osadzić właściwą stroną na zabieraku, a pierścień ułożyć płasko na czystym dnie. Po montażu talerz powinien spoczywać stabilnie na rolkach i obracać się bez ocierania.
Dostęp do silnika, zamka, sterowania, grzałki oraz toru wysokiego napięcia wymaga wysunięcia urządzenia z zabudowy i dalszego demontażu. Przed wyjęciem mikrofalówki trzeba odłączyć zasilanie, zdjąć elementy mocujące zgodnie z instrukcją instalacji oraz podeprzeć urządzenie, aby nie spadło po zwolnieniu mocowań. Nie należy ciągnąć za panel, przewód ani dekoracyjną ramkę.
Przed odłączeniem konektorów warto udokumentować ich rozmieszczenie. Zamieniany element powinien mieć takie samo przeznaczenie, sposób mocowania, parametry elektryczne i układ wyprowadzeń. Po naprawie trzeba odtworzyć wszystkie osłony, kanały wentylacyjne i przewody ochronne. Drzwi muszą zamykać się bez regulowania ich dociskiem użytkownika.
Jak dobrać części do 1103041, AMG20BF i IM 11611-90 X?
Nie dobieraj części wyłącznie po zdjęciu lub skróconej nazwie. Dokumentacja wskazuje na występowanie różnych urządzeń i wykonań oznaczanych jako AMG20BF, dlatego nawet podobny talerz, drzwi, grzałka albo panel mogą mieć inne wymiary i mocowania.
Dla urządzenia Gram odczytaj z tabliczki pełny model IM 11611-90 X, indeks 1103041 oraz pozostałe numery produktu. Jeżeli tabliczka wskazuje urządzenie Amica AMG20BF, potrzebne są: model, kod wyrobu i 14-cyfrowy numer fabryczny. Następnie porównaj katalogowy numer części, wymiary, złącza, mocowanie i parametry elektryczne.
Szczególnie ważne są:
- średnica i kształt środkowego gniazda talerza;
- średnica pierścienia oraz liczba i położenie rolek;
- profil osi i wysokość zabieraka;
- geometria zaczepów, zamka i wspornika mikroprzełączników;
- moc, napięcie i długość grzałki;
- oznaczenie magnetronu oraz położenie anteny i uchwytów;
- rozmieszczenie złączy i wersja płytki sterowania;
- wymiary drzwi, maskownicy i elementów zabudowy.
Jeżeli tabliczka nie odpowiada oznaczeniom tej strony, przejdź do kategorii kuchenek mikrofalowych mechanicznych i odszukaj urządzenie według pełnego identyfikatora. W razie niepewności prześlij czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenia wymontowanej części.
FAQ – części do mikrofalówki 1103041 / IM 11611-90 X
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Jeżeli talerz i oświetlenie działają, przyczyną może być magnetron, ale również mikroprzełącznik drzwi, dioda, kondensator, transformator, bezpiecznik wysokiego napięcia, przewody albo sterowanie. Układ należy zdiagnozować przed zakupem drogiego podzespołu.
Dlaczego mikrofalówka zaczyna działać po dociśnięciu drzwi?
Taki objaw kieruje uwagę na zaczepy, dźwignię zamka, wspornik i mikroprzełączniki blokady. Nie jest to jednak metoda naprawy. Dalsze używanie urządzenia z niesprawną blokadą jest niedopuszczalne, a styków nie wolno mostkować.
Czy można używać kuchenki z uszkodzoną płytką mikową?
Nie. Nadpalona lub przedziurawiona płytka może sprzyjać dalszemu iskrzeniu i uszkodzeniu falowodu. Przed wymianą trzeba obejrzeć miejsce pod osłoną i upewnić się, że uszkodzenie nie obejmuje komory ani anteny magnetronu.
Czy silnik jest uszkodzony, jeśli talerz się nie obraca?
Nie musi być. Najpierw sprawdź ułożenie talerza, czystość toru rolek, pierścień i zabierak. Dopiero później bada się uzwojenie, moment silnika oraz obecność właściwego zasilania. Sama ciągłość uzwojenia nie potwierdza sprawności mechanicznej.
Czy talerz o średnicy 245 mm będzie pasował?
Średnica to tylko jedna z cech. Muszą zgadzać się również profil i średnica środkowego gniazda, sposób współpracy z zabierakiem oraz miejsce podparcia na rolkach. Talerz dobiera się według pełnego oznaczenia urządzenia i katalogowej zgodności.
Jakie dane są potrzebne do wyboru części?
Dla Gram należy podać pełne oznaczenie IM 11611-90 X i indeks 1103041. Dla urządzenia z tabliczką Amica potrzebne są model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Sam napis AMG20BF może nie rozróżniać wykonania technicznego.
