1060248 - AMM 17EH70GSN Kuchenka mikrofalowa
Części do kuchenki mikrofalowej Amica AMM 17EH70GSN o kodzie wyrobu 1060248 obejmują elementy drzwi, napędu talerza, grilla, chłodzenia, zasilania i sterowania. Przed zakupem ustal, czy problem dotyczy grzania mikrofalami, funkcji grilla, obrotu talerza czy zamka drzwi. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać, której części wymaga Amica AMM 17EH70GSN?
Ten sam pozorny objaw może mieć kilka przyczyn. Brak podgrzewania nie oznacza automatycznie uszkodzonego magnetronu, a przepalony bezpiecznik nie jest samodzielną diagnozą — mógł zadziałać wskutek zwarcia, przegrzania albo nieprawidłowej pracy blokad drzwi. Przed zamówieniem części warto ustalić, które funkcje nadal działają i w którym momencie pojawia się problem.
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Wyświetlacz i oświetlenie nie działają | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, bezpiecznik sieciowy, termostat bezpieczeństwa, połączenia lub moduł | inne urządzenie w tym samym gnieździe, stan wtyczki i przewodu, moment wystąpienia awarii | sprawne gniazdo zawęża poszukiwania do kuchenki, ale nie wskazuje jeszcze konkretnego podzespołu |
| Kuchenka pracuje, lecz nie podgrzewa | blokady drzwi, bezpiecznik WN, połączenia obwodu WN, transformator, kondensator, dioda lub magnetron | czy działa wentylator, talerz i oświetlenie oraz czy usterce towarzyszy buczenie, trzask lub zapach spalenizny | działające funkcje pomocnicze wskazują, że zasilana jest część urządzenia; nie potwierdzają sprawności układu mikrofalowego |
| Talerz nie obraca się | nieprawidłowo osadzony talerz, pierścień z rolkami, krzyżak, sprzęgło, silnik albo jego zasilanie | wyjąć i ponownie prawidłowo ułożyć elementy, obejrzeć mocowania i rolki | uszkodzenie mechaniczne uzasadnia wymianę danego elementu; brak uszkodzeń kieruje diagnostykę w stronę silnika i sterowania |
| Grill nie grzeje, ale mikrofale działają | grzałka kwarcowa, termostat, przewody lub element sterujący grillem | uruchomić właściwy program z obciążeniem zgodnie z instrukcją i odróżnić tryb grilla od mikrofal | prawidłowe podgrzewanie mikrofalami wyklucza ogólny brak zasilania, ale nie rozstrzyga między grzałką a jej obwodem sterowania |
| Bezpiecznik wyzwala przy zamykaniu lub otwieraniu drzwi | mikroprzełącznik monitorujący, niewłaściwa kolejność przełączania, zużyty zaczep, luźny zawias lub uchwyt przełączników | obejrzeć spasowanie drzwi i ustalić dokładny moment zadziałania zabezpieczenia | powiązanie awarii z ruchem drzwi jest ważną wskazówką do sprawdzenia całego układu blokad, nie tylko bezpiecznika |
| W komorze pojawiają się iskry | metalowe naczynie, zabrudzenia, zwęglona osłona falowodu, uszkodzona powłoka komory lub element toru mikrofal | natychmiast przerwać pracę i po ostygnięciu obejrzeć czystą komorę, osłonę falowodu oraz naczynie | usunięcie obcego metalu nie naprawi zwęglonej osłony ani uszkodzonej powłoki; ślady wypalenia wymagają dalszej oceny |
Kuchenka działa, ale nie grzeje
Bezpiecznym testem użytkowym jest podgrzanie znanej ilości wody w naczyniu przeznaczonym do mikrofalówek. Nie uruchamiaj pustej komory. Wyraźny wzrost temperatury potwierdza, że energia mikrofalowa dociera do obciążenia, ale nie jest dokładnym pomiarem mocy znamionowej. Brak podgrzewania przy działającym wentylatorze, oświetleniu i talerzu uzasadnia diagnostykę układu blokad oraz toru wysokiego napięcia.
W obwodzie grzania współpracują między innymi bezpiecznik wysokiego napięcia, transformator, kondensator, dioda i magnetron. Przepalony bezpiecznik WN może być bezpośrednią przyczyną braku grzania, ale przed założeniem nowego trzeba znaleźć powód jego zadziałania. Wymiana bezpiecznika na element o innym prądzie, napięciu lub charakterystyce jest niedopuszczalna. Nie wolno również zastępować go przewodem.
Silniejsze niż wcześniej buczenie, zapach przegrzanej izolacji, trzaski lub ponowne natychmiastowe przepalenie zabezpieczenia są sygnałem, aby nie uruchamiać urządzenia ponownie. Podstawowe pomiary rezystancji mogą wykryć przerwę albo zwarcie, lecz nie zawsze ujawniają uszkodzenie występujące dopiero pod wysokim napięciem i obciążeniem.
Jak sprawdza się części elektryczne?
Poniższe kontrole dotyczą serwisanta znającego konstrukcję mikrofalówek. Odłączenie wtyczki nie gwarantuje braku niebezpiecznej energii w kondensatorze wysokiego napięcia. Rozładowanie, pomiary i ponowne sprawdzenie zabezpieczeń należy wykonywać zgodnie z procedurą serwisową właściwą dla urządzenia.

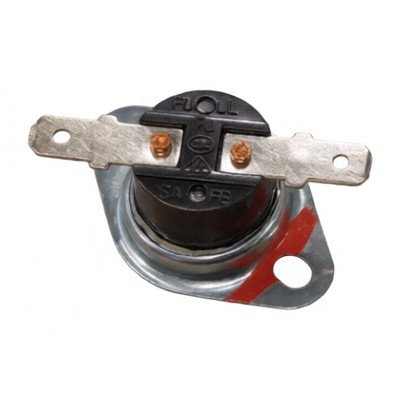

- Bezpieczniki i termostaty sprawdza się po odłączeniu badanego elementu od obwodu, mierząc ciągłość. Przerwa może potwierdzić zadziałanie elementu, ale nie określa przyczyny przegrzania lub zwarcia.
- Mikroprzełączniki drzwi należy badać osobno, z odłączonymi przewodami, porównując zmianę stanu styków przy otwieraniu i zamykaniu. Znaczenie zacisków COM, NO i NC oraz kolejność pracy trzeba potwierdzić ze schematem danego wykonania. Samo słyszalne kliknięcie nie potwierdza prawidłowej pracy elektrycznej ani właściwego momentu przełączenia.
- Kondensator WN wymaga pomiaru pojemności i kontroli zwarcia do obudowy, z uwzględnieniem wartości podanej na jego oznaczeniu. Reakcja na omomierzu może wykazać poważne zwarcie, ale nie zastępuje pomiaru pojemności i nie potwierdza zachowania pod napięciem roboczym.
- Dioda WN może nie zostać prawidłowo oceniona zwykłą funkcją testu diody w multimetrze — niektóre mierniki pokażą przerwę w obu kierunkach. Potrzebna jest metoda i przyrząd zapewniające odpowiednie napięcie testowe.
- Magnetron powinien mieć ciągłość między zaciskami żarzenia i brak przejścia z zacisków do obudowy. Taki pomiar wykrywa przerwę lub zwarcie do masy, ale nie dowodzi, że magnetron wytwarza prawidłową moc podczas pracy.
- Grzałkę grilla bada się pod kątem ciągłości oraz przebicia do osłony. Wartość rezystancji musi odpowiadać mocy i napięciu konkretnej grzałki; nie należy stosować jednej wartości jako uniwersalnej dla wszystkich mikrofalówek.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz procedury kontroli szczelności mikrofalowej po naprawie. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Talerz obraca się nierówno albo stoi
Diagnostykę napędu zacznij bez zdejmowania obudowy. Odłącz kuchenkę od zasilania, wyjmij talerz i sprawdź:
- czy talerz nie jest pęknięty i ma właściwy profil środkowego mocowania;
- czy pierścień obrotowy jest kompletny, a jego rolki obracają się swobodnie;
- czy krzyżak lub sprzęgło nie ma wyrobionych wypustów;
- czy dno komory jest czyste i nie blokuje rolek;
- czy po ponownym montażu talerz prawidłowo opiera się na napędzie.

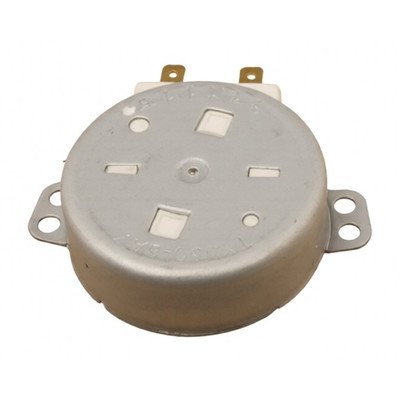

Jeżeli sprzęgło obraca się bez talerza, lecz zatrzymuje się pod niewielkim obciążeniem, możliwe jest zużycie sprzęgła albo osłabienie silnika. Sama ciągłość uzwojenia silnika nie potwierdza odpowiedniego momentu obrotowego. Brak napięcia zasilającego silnik podczas programu może natomiast oznaczać problem z przewodami, przekaźnikiem lub modułem — jest to pomiar pod napięciem przeznaczony wyłącznie dla wykwalifikowanego technika.
Talerza, pierścienia i krzyżaka nie należy dobierać wyłącznie według średnicy. Liczą się także kształt środkowego mocowania, wysokość elementu, rozstaw rolek i zgodność z konkretnym kodem wyrobu.
Drzwi, zawiasy i blokady bezpieczeństwa
Drzwi mikrofalówki są częścią systemu zabezpieczającego. Problemy z domykaniem mogą powodować wyrobione zaczepy, pęknięta sprężyna zamka, luzy na zawiasach, odkształcenie ramy albo przesunięcie zespołu mikroprzełączników. Jeżeli trzeba unosić lub dociskać drzwi, aby urządzenie wystartowało, nie należy traktować tego jako sposobu dalszego użytkowania.
Przy oględzinach sprawdź, czy drzwi przylegają równomiernie, nie są skrzywione, a powierzchnie styku są czyste i nieuszkodzone. Nie reguluj blokad tak, aby umożliwić pracę przy niedomkniętych drzwiach, i nie mostkuj mikroprzełączników. Po wymianie zawiasu, ramy, zamka, uszczelnienia lub przełączników serwisant powinien zweryfikować kolejność działania blokad, poprawność zamknięcia oraz poziom emisji mikrofal odpowiednim miernikiem.
Iskrzenie i ślady przypalenia w komorze
Pojedyncze wyładowanie może zostać wywołane metalowym elementem naczynia, folią lub zabrudzeniem. Powtarzające się iskrzenie w tym samym miejscu wskazuje jednak na zwęglenie osłony falowodu, uszkodzenie powłoki komory albo problem w torze doprowadzania mikrofal.
Osłonę falowodu można ocenić wzrokowo po odłączeniu i ostygnięciu urządzenia. Tłusty nalot należy usunąć łagodnym środkiem, bez materiałów ściernych. Element z wypalonym otworem, zwęglonym brzegiem lub rozwarstwieniem wymaga wymiany na część o prawidłowym kształcie i wymiarach. Samo zamalowanie głębokiego wypalenia nie usuwa przyczyny wyładowań.
Jeżeli iskry pojawiają się za osłoną, widoczna jest nadpalona antena magnetronu albo uszkodzenie metalowej komory, dalszą ocenę powinien wykonać technik. Uruchamianie kuchenki po takim uszkodzeniu może pogłębić awarię.
Dostęp i wymiana części
Talerz, pierścień obrotowy i krzyżak są dostępne od strony komory i zwykle nie wymagają narzędzi. Przed założeniem talerza sprawdź, czy mocowanie jest osadzone w sprzęgle, a rolki znajdują się we właściwej prowadnicy.
Dostęp do silnika talerza bywa możliwy od spodu, natomiast filtr, bezpieczniki, termostaty, wentylator, transformator, kondensator i magnetron znajdują się pod obudową. Konkretna kolejność demontażu zależy od wykonania urządzenia. Przed odłączeniem wiązek trzeba udokumentować ich położenie i sprawdzić oznaczenia zacisków; nie należy opierać montażu wyłącznie na kolorach przewodów.
Elementy drzwi wymagają zachowania geometrii zawiasów, zamka i powierzchni uszczelniających. Jeżeli wymiana zmienia położenie drzwi albo wymaga rozebrania ich wielowarstwowej konstrukcji, urządzenie przed wydaniem do użytku powinno przejść kontrolę zabezpieczeń i szczelności mikrofalowej.
Jak dobrać części do kodu 1060248?
Podstawą jest pełna tabliczka znamionowa. Dla urządzeń Amica należy odczytać:
- model AMM 17EH70GSN;
- kod wyrobu 1060248;
- pełny, 14-cyfrowy numer fabryczny.
Sam wygląd części, podobna nazwa modelu albo zgodne złącze nie wystarczają. Zbliżone wersje AMM 17E70, AMM 17E70GSN i AMM 17EH70GSN mogą różnić się wyposażeniem, przewodami, mocowaniami lub podzespołami wykonawczymi. Przy bezpiecznikach, termostatach, grzałkach i elementach WN trzeba potwierdzić również parametry elektryczne oraz charakterystykę. Przy talerzu i częściach drzwi istotne są wymiary, profil mocowania, strona montażu i wariant konstrukcji.
Pozostałe modele można znaleźć w kategorii kuchenek mikrofalowych elektronicznych Amica, ale podobieństwo oznaczeń nie jest potwierdzeniem zamienności. Jeśli oznaczenia starej części są czytelne, porównaj je z danymi katalogowymi i przygotuj zdjęcie całej tabliczki znamionowej.
FAQ – części do Amica AMM 17EH70GSN
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Podobny objaw mogą powodować blokady drzwi, bezpiecznik WN, dioda, kondensator, transformator, przewody lub sterowanie. Magnetron warto podejrzewać dopiero po sprawdzeniu wcześniejszych elementów zgodnie ze schematem.
Czy można wymienić tylko przepalony bezpiecznik?
Można go wymienić dopiero po ustaleniu, dlaczego zadziałał. Trzeba zastosować część o potwierdzonym napięciu, prądzie i charakterystyce. Ponowne przepalenie wskazuje na nierozwiązaną usterkę i wyklucza dalsze próby uruchamiania.
Dlaczego kuchenka wyzwala zabezpieczenie przy otwieraniu drzwi?
Takie powiązanie objawu z ruchem drzwi kieruje diagnostykę w stronę mikroprzełączników, ich uchwytu, zaczepów i zawiasów. Monitorujący przełącznik może celowo doprowadzić do zadziałania zabezpieczenia, jeśli pozostałe styki nie rozłączą się we właściwej kolejności.
Czy silnik talerza jest uszkodzony, jeśli miernik pokazuje ciągłość?
Niekoniecznie. Ciągłość wyklucza jedynie całkowitą przerwę uzwojenia. Silnik może zatrzymywać się pod obciążeniem, mieć zużytą przekładnię albo nie otrzymywać prawidłowego zasilania.
Czy można używać mikrofalówki z uszkodzonymi drzwiami?
Nie. Kuchenki nie należy uruchamiać, jeśli drzwi są skrzywione, zawiasy lub zamki są poluzowane albo powierzchnie uszczelniające zostały uszkodzone. Po naprawie systemu drzwi wymagane jest sprawdzenie blokad i szczelności mikrofalowej.
Czy model AMM 17EH70GSN wystarczy do doboru części?
Nie w każdym przypadku. Do potwierdzenia wariantu należy podać także kod wyrobu 1060248 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Jest to szczególnie ważne przy elementach elektrycznych, drzwiach i częściach układu wysokiego napięcia.
