1060354 - AMM 23E80G Kuchenka mikrofalowa
Części do kuchenki mikrofalowej Amica AMM 23E80G o kodzie wyrobu 1060354 pomagają usunąć problemy z podgrzewaniem, grillem, drzwiami, wentylatorem i napędem talerza. Przed zakupem ustal przyczynę usterki i porównaj dane z tabliczki znamionowej — pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny pozwalają odróżnić podobne warianty urządzenia.
Jak diagnozować kuchenkę Amica AMM 23E80G 1060354
AMM 23E80G jest wolnostojącą kuchenką mikrofalową ze sterowaniem elektronicznym, talerzem obrotowym i grillem. Oznacza to, że pozornie podobne objawy mogą dotyczyć różnych obwodów. Przykładowo działający wyświetlacz i obracający się talerz nie potwierdzają sprawności układu wytwarzającego mikrofale, a brak obrotu talerza nie musi oznaczać uszkodzenia jego silnika.
Przed demontażem warto ustalić, które funkcje nadal działają: wyświetlacz, oświetlenie, wentylator, talerz, grill i podgrzewanie mikrofalowe. Taka obserwacja pozwala zawęzić obszar poszukiwań bez kupowania części na próbę.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka jest całkowicie martwa | gniazdko, przewód, bezpiecznik instalacji, bezpiecznik wewnętrzny, filtr przeciwzakłóceniowy, termostat lub zasilanie modułu | działanie gniazdka na innym urządzeniu, stan wtyczki i przewodu | sprawne gniazdko nie wyklucza przerwy wewnątrz kuchenki; przepalony bezpiecznik jest skutkiem lub zabezpieczeniem, a nie pełną diagnozą |
| Wyświetlacz działa, lecz program nie startuje albo uruchamia się po dociśnięciu drzwi | zamek, dźwignia blokady, zawiasy, uchwyt mikroprzełączników lub same mikroprzełączniki | czy drzwi domykają się równo, bez luzu i bez konieczności trzaskania | zależność od położenia drzwi kieruje diagnostykę na mechanizm blokady, ale trzeba sprawdzić zarówno przełączniki, jak i ich uruchamianie przez zaczepy |
| Światło, wentylator i talerz działają, ale potrawa pozostaje zimna | bezpiecznik wysokiego napięcia, dioda, kondensator, transformator, magnetron, przewody lub przekaźnik sterujący | prawidłowe zamknięcie drzwi oraz kontrolowany test z wodą; dalsze pomiary tylko serwisowo | działanie urządzeń pomocniczych nie potwierdza zasilania ani sprawności obwodu wysokiego napięcia |
| Mikrofale działają, ale grill nie grzeje | grzałka kwarcowa, termostat, przewody, złącza lub przekaźnik grilla | czy tryb grilla został wybrany samodzielnie i czy grzałka nie ma widocznych uszkodzeń | sprawne podgrzewanie mikrofalowe wskazuje, że problem może być ograniczony do obwodu grilla |
| Talerz nie obraca się, lecz kuchenka grzeje | złe ułożenie talerza, zabrudzony pierścień, uszkodzony krzyżak, sprzęgło albo silnik talerza | osadzenie talerza i krzyżaka, czystość rolek oraz swobodę ich ruchu | jeżeli elementy mechaniczne są poprawnie osadzone, trzeba sprawdzić napęd i jego zasilanie |
| Iskrzenie w komorze | metalowe naczynie, zabrudzenie, zwęglona płytka mikowa, uszkodzona powłoka komory lub antena magnetronu | przerwać pracę, odłączyć urządzenie i obejrzeć komorę bez zdejmowania obudowy | samo usunięcie zabrudzenia nie wystarczy, jeśli płytka mikowa lub powierzchnia komory jest wypalona |
Kuchenka nie grzeje, ale pozostałe funkcje działają
Najpierw wykonaj prosty test użytkowy. Umieść w komorze naczynie przeznaczone do mikrofalówek z około 250 ml wody i uruchom krótki program z pełną mocą. Nie włączaj pustej kuchenki. Wyraźny wzrost temperatury potwierdza wytwarzanie energii mikrofalowej, lecz nie jest dokładnym pomiarem mocy. Brak ogrzewania przy pracującym wentylatorze, oświetleniu i talerzu uzasadnia diagnostykę obwodu wysokiego napięcia.

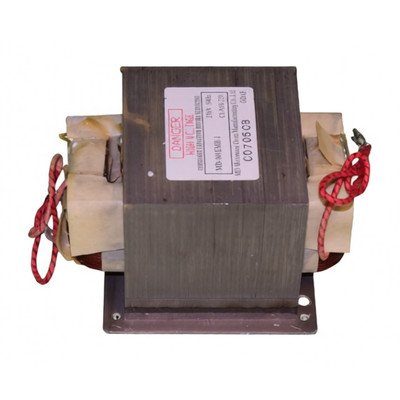

W tym obwodzie współpracują bezpiecznik wysokiego napięcia, transformator, kondensator, dioda i magnetron. Awaria każdego z nich może dać podobny objaw, dlatego wymiana magnetronu bez pomiarów nie daje pewności naprawy. Sprawdza się również przewody, konektory, ślady przegrzania oraz to, czy układ otrzymuje polecenie z modułu sterującego.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedury przeznaczonej do kuchenek mikrofalowych. Kondensator wysokiego napięcia może pozostawać niebezpiecznie naładowany po odłączeniu wtyczki. Pomiary pod napięciem i prace przy transformatorze, kondensatorze, diodzie oraz magnetronie nie są przeznaczone dla osoby bez przygotowania.
Podczas badania odłączonych elementów serwisant może sprawdzić ciągłość bezpieczników i uzwojeń, pojemność kondensatora, izolację względem obudowy oraz działanie diody odpowiednią metodą. Zwykły multimetr w trybie testu diody może nie mieć napięcia wystarczającego do wiarygodnego sprawdzenia diody wysokiego napięcia. Prawidłowa rezystancja żarnika magnetronu również nie potwierdza jego sprawności podczas pracy — pozwala jedynie wykryć przerwę lub zwarcie do obudowy.
Bezpiecznika nie wolno mostkować ani zastępować wariantem o przypadkowych parametrach. Jeżeli nowy bezpiecznik ponownie się przepala, trzeba znaleźć przyczynę przeciążenia lub zwarcia przed kolejnym uruchomieniem.
Drzwi i mikroprzełączniki blokady
W tej kuchence układ blokady wyłącza zasilanie odpowiednich obwodów po otwarciu drzwi. Jeżeli program czasem startuje dopiero po dociśnięciu skrzydła, przerywa po poruszeniu drzwiami albo jednocześnie nie uruchamia grzania, grilla, wentylatora i talerza, należy skontrolować cały mechanizm zamka.

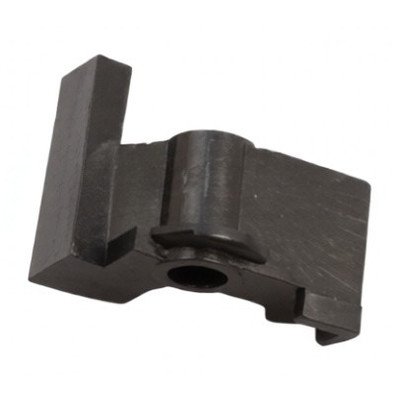

Najpierw ogląda się zaczepy drzwi, dźwignię blokady, mocowanie zawiasów i uchwyt mikroprzełączników. Sprawny elektrycznie przełącznik może nie być prawidłowo naciskany przez zużyty, pęknięty lub przesunięty element mechaniczny. Trzaskanie drzwiami zwykle pogłębia luz i nie jest metodą naprawy.
Mikroprzełączniki bada się po odłączeniu ich przewodów, obserwując zmianę ciągłości podczas naciskania. Poszczególne styki mogą pracować jako normalnie otwarte lub normalnie zamknięte, dlatego wynik trzeba porównać ze schematem i oznaczeniami COM, NO oraz NC danego przełącznika. Sam sygnał dźwiękowy miernika bez rozpoznania zacisków może prowadzić do błędnej oceny.
Nie wolno mostkować mikroprzełączników ani uruchamiać kuchenki ze zdjętymi zabezpieczeniami. Po naprawie drzwi, zawiasów, zamka lub blokad serwis powinien sprawdzić kolejność działania przełączników, prawidłowe domknięcie i szczelność mikrofalową urządzenia.
Gdy talerz nie obraca się albo hałasuje
Zacznij od części dostępnych bez zdejmowania obudowy. Wyjmij szklany talerz, oczyść dno komory i pierścień z rolkami, a następnie sprawdź, czy krzyżak jest prawidłowo osadzony na trzpieniu. Talerz o średnicy właściwej dla tego modelu musi leżeć jednocześnie na rolkach i napędzie. Przesunięty pierścień, resztki żywności albo pęknięte sprzęgło mogą powodować zatrzymywanie, przeskakiwanie i hałas.

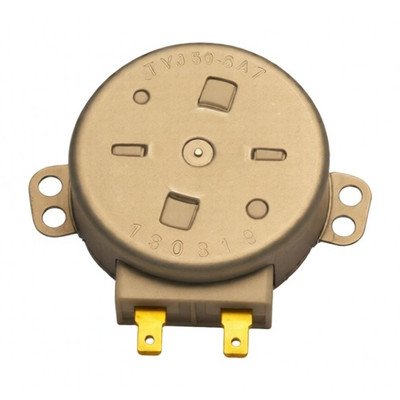

Jeżeli trzpień obraca się bez talerza, lecz zatrzymuje pod obciążeniem, możliwe jest zużycie sprzęgła lub osłabienie silnika. Gdy napęd w ogóle się nie porusza, a podgrzewanie działa prawidłowo, podejrzenie obejmuje silnik talerza, przewody i sterowanie jego zasilaniem. Pomiar rezystancji odłączonego uzwojenia pozwala wykryć przerwę lub oczywiste zwarcie, ale nie ocenia momentu obrotowego silnika ani jego zachowania po rozgrzaniu. Nie należy przyjmować uniwersalnej wartości rezystancji bez danych części zamontowanej w urządzeniu.
Dostęp do silnika bywa prowadzony od spodu, lecz konstrukcja osłony i sposób jej ponownego zamknięcia muszą odpowiadać temu wariantowi kuchenki. Nie należy wycinać ani odginać elementów dna bez procedury serwisowej.
Grill, wentylator i termostaty
Jeżeli mikrofale podgrzewają, ale w trybie grilla nie pojawia się ciepło, sprawdzenia wymaga grzałka kwarcowa i jej obwód. Po bezpiecznym odłączeniu przewodów pomiar ciągłości może wykazać przerwę w grzałce. Skończona rezystancja nie potwierdza jednak, że element nie ma uszkodzenia pojawiającego się po rozgrzaniu. Trzeba również skontrolować termostat, konektory i przekaźnik sterujący.
Wentylator chłodzi podzespoły podczas pracy. Ocieranie może wynikać z zabrudzenia, odkształcenia śmigła albo przesunięcia wspornika. Brak nawiewu przy działającym grzaniu jest powodem do przerwania użytkowania, ponieważ przegrzewanie może uruchamiać termostat i prowadzić do kolejnych uszkodzeń.

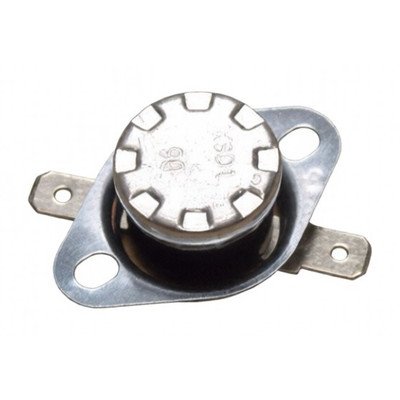

Termostat z przerwą może odłączyć część funkcji po przegrzaniu albo pozostać niesprawny po ostygnięciu. Pomiar ciągłości wykonany w temperaturze pokojowej trzeba interpretować zgodnie z charakterystyką konkretnego termostatu — nie każdy wariant ma ten sam stan styków i temperatury przełączania.
Iskrzenie i płytka mikowa
Przy iskrzeniu natychmiast zatrzymaj program. Po odłączeniu urządzenia sprawdź, czy w komorze nie pozostał metalowy element, folia aluminiowa lub zwęglone resztki potraw. Obejrzyj jasnobrązową płytkę mikową osłaniającą kanał falowodu. Nie należy jej zdejmować podczas zwykłego użytkowania ani uruchamiać kuchenki bez tej osłony.
Płytkę z tłustym nalotem można ostrożnie oczyścić, jeśli nie jest nadpalona, rozwarstwiona ani przebita. Uszkodzoną płytkę wymienia się na wariant o odpowiednim kształcie, wymiarach i otworach mocujących, a przed montażem usuwa się z dostępnej części komory osady będące źródłem łuku elektrycznego. Wypalenie lakieru, kanału falowodu lub anteny magnetronu wymaga oceny serwisowej; założenie nowej miki nie usuwa takich uszkodzeń.
Nie używaj kuchenki z wgniecionymi drzwiami, pękniętymi zaczepami, luźnymi zawiasami, uszkodzoną uszczelką lub powierzchnią przylegania drzwi.
Dostęp do części i kontrola po naprawie
Talerz, pierścień obrotowy i krzyżak można wyjąć od strony komory. Dostęp do zamka, mikroprzełączników, wentylatora, grzałki, termostatów, bezpieczników, modułu i układu wysokiego napięcia wymaga demontażu elementów obudowy. Nie ma jednej bezpiecznej kolejności rozbierania właściwej dla wszystkich mikrofalówek, dlatego nie należy przenosić instrukcji z podobnego modelu.
Przed rozłączeniem przewodów serwisant oznacza ich położenie i dokumentuje złącza. Konektory zdejmuje się za obudowę złącza, nie przez ciągnięcie przewodu. Po wymianie trzeba odtworzyć wszystkie osłony, mocowania, uziemienia i prowadzenie przewodów, aby nie stykały się z gorącymi ani ruchomymi elementami.
Test funkcjonalny wykonuje się dopiero po pełnym złożeniu urządzenia, z obciążeniem w postaci wody w naczyniu do mikrofalówek. Po ingerencji w drzwi, blokady, falowód lub układ wytwarzania mikrofal potrzebna jest kontrola działania zabezpieczeń i pomiar upływu energii mikrofalowej odpowiednim przyrządem.
Jak dobrać części do Amica AMM 23E80G
Podstawą doboru jest tabliczka znamionowa. Dla urządzenia Amica należy odczytać:
- pełny model AMM 23E80G,
- kod wyrobu 1060354,
- 14-cyfrowy numer fabryczny.
Sam napis AMM 23E80G albo podobny wygląd części może nie wystarczyć do potwierdzenia wariantu. Przed zamówieniem porównaj numer katalogowy, funkcję, napięcie i moc, rodzaj zacisków, wymiary oraz mocowanie. Jest to szczególnie ważne przy silniku talerza, grzałce, termostacie, transformatorze, magnetronie, module i elementach drzwi.
Nie należy przenosić części z podobnie oznaczonych modeli, takich jak AMM 23E80GI, bez potwierdzenia katalogowego. Dodatkowa litera może oznaczać inną wersję wykonania. Jeśli dane na tabliczce nie odpowiadają kodowi 1060354, przejdź do kategorii kuchenek mikrofalowych elektronicznych Amica i wybierz stronę zgodną z pełnym oznaczeniem urządzenia.
FAQ – części i naprawa Amica AMM 23E80G
Czy działający talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, oświetlenie i wentylator mogą działać mimo usterki bezpiecznika wysokiego napięcia, diody, kondensatora, transformatora, magnetronu albo sterowania tym obwodem. Magnetronu nie należy wymieniać wyłącznie na podstawie zimnej potrawy.
Czy można nadal używać kuchenki, jeśli talerz się nie obraca?
Najpierw trzeba ustalić przyczynę. Zatrzymany talerz może powodować nierównomierne ogrzewanie, a brak obrotu połączony z niesprawnym wentylatorem może wskazywać na szerszą usterkę. Sprawdź osadzenie talerza, pierścień i krzyżak; do czasu diagnozy nie kontynuuj regularnego użytkowania.
Dlaczego kuchenka zaczyna działać po dociśnięciu drzwi?
Taki objaw wskazuje na problem z uruchamianiem mikroprzełączników przez zamek: możliwy jest luz zawiasu, zużycie zaczepu, przesunięcie uchwytu albo uszkodzenie przełącznika. Nie trzaskaj drzwiami i nie mostkuj blokady — mechanizm wymaga regulacji lub wymiany właściwego elementu.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Bezpiecznik może zadziałać z powodu zwarcia, uszkodzenia elementu wysokiego napięcia, nieprawidłowej pracy blokady albo przegrzania. Należy zastosować część o identycznym przeznaczeniu i potwierdzonych parametrach, a przy ponownym przepaleniu znaleźć przyczynę zamiast zakładać kolejny bezpiecznik.
Jakie dane są potrzebne do doboru części?
Potrzebne są pełny model AMM 23E80G, kod wyrobu 1060354 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy wątpliwościach przygotuj również zdjęcie tabliczki oraz oznaczenie odczytane ze starej części, ale nie dobieraj podzespołu wyłącznie po jego wyglądzie.
