Części do kuchenki mikrofalowej Amica AMG20E70GIV o kodzie wyrobu 1103017 dobieraj po pełnych danych z tabliczki znamionowej, nie tylko po wyglądzie elementu. Jeżeli urządzenie nie grzeje, iskrzy, nie uruchamia programu albo nie obraca talerza, przed zakupem ustal, czy przyczyną jest część wykonawcza, układ drzwi, napęd, wyposażenie komory czy sterowanie.
Amica AMG20E70GIV 1103017 – co warto wiedzieć przed naprawą
AMG20E70GIV jest wolnostojącą kuchenką mikrofalową ze sterowaniem elektronicznym i funkcją grilla. Dla tego modelu producent podaje moc wyjściową mikrofal 700 W, moc grilla 900 W, pojemność 20 l i talerz obrotowy o średnicy 245 mm. Dane te pomagają odróżnić właściwe wyposażenie od podobnych części przeznaczonych do innych wersji mikrofalówek Amica.
Przy diagnozie trzeba rozdzielić funkcje urządzenia. Obracający się talerz i działające oświetlenie nie potwierdzają, że pracuje obwód wytwarzający mikrofale. Podobnie sprawne podgrzewanie mikrofalami nie oznacza sprawności grilla, ponieważ wykorzystuje on osobny obwód grzejny.
Od objawu do właściwej grupy części
| Objaw | Co najpierw wykluczyć | Możliwe części lub obwody | Co oznacza wynik |
| Brak wyświetlacza i reakcji | Gniazdko, przewód, zabezpieczenie instalacji | Bezpiecznik sieciowy, filtr zasilania, termostat lub zabezpieczenie termiczne, moduł | Brak zasilania całego urządzenia nie wskazuje od razu na uszkodzony moduł |
| Wyświetlacz działa, lecz program nie startuje | Aktywną blokadę uruchomienia, niedomknięte drzwi | Zamek, dźwignia zamka, mikroprzełączniki drzwi, panel sterowania | Reakcja zależna od dociskania drzwi kieruje diagnostykę najpierw na mechanizm zamka i przełączniki |
| Talerz i wentylator pracują, ale potrawa pozostaje zimna | Wybór trybu, moc, czas i prawidłowe zamknięcie drzwi | Bezpiecznik WN, dioda WN, kondensator, transformator, magnetron, przekaźnik lub połączenia | Działanie funkcji pomocniczych nie potwierdza zasilania magnetronu |
| Talerz się nie obraca, lecz kuchenka grzeje | Ułożenie talerza, pierścienia i krzyżaka, zabrudzenia | Krzyżak, wózek talerza, silnik talerza, przewody lub sterowanie silnikiem | Sprawny mechanicznie napęd wymaga dalszego sprawdzenia uzwojenia i zasilania silnika |
| Iskrzenie w komorze | Metalowe naczynie, zabrudzenia, resztki folii | Płytka mikowa, powłoka komory, uchwyt lub element grilla, antena magnetronu | Sama wymiana płytki nie wystarczy, jeśli uszkodzony jest falowód, powłoka komory albo antena magnetronu |
| Grill nie grzeje, ale mikrofale działają | Wybór programu GRILL i czas nagrzewania | Grzałka kwarcowa, zabezpieczenie termiczne, przewody, przekaźnik | Sprawne grzanie mikrofalowe pozwala zawęzić problem do obwodu grilla |
Kuchenka nie uruchamia programu
Najpierw sprawdź, czy na wyświetlaczu widoczny jest symbol blokady uruchomienia. W tym modelu blokada uniemożliwia korzystanie z kuchenki i jest włączana lub wyłączana przez przytrzymanie właściwego przycisku przez około 3 sekundy. Oznaczenie przycisku należy odczytać z panelu lub instrukcji, ponieważ symbole mogą być słabo widoczne.
Jeżeli blokada jest wyłączona, zamknij drzwi bez uderzania nimi i obserwuj, czy urządzenie reaguje inaczej przy lekkim dociśnięciu skrzydła. Taka zależność może wskazywać na zużyty zaczep, dźwignię zamka, przesunięte mocowanie albo mikroprzełącznik. Nie reguluj mechanizmu tak, aby kuchenka mogła działać przy otwartych drzwiach, i nie mostkuj przełączników.
Po odłączeniu przewodów od mikroprzełącznika technik może sprawdzić miernikiem, czy styki przełączają się jednoznacznie po naciśnięciu dźwigni. Punkty COM, NO i NC trzeba ustalić z oznaczeń konkretnej części. Brak zmiany stanu świadczy o uszkodzeniu przełącznika, ale prawidłowy pomiar poza urządzeniem nie wyklucza problemu z jego dociskiem przez mechanizm drzwi.
Mikrofala działa, ale nie grzeje
Jeżeli słychać wentylator, talerz się obraca, czas jest odliczany, a potrawa pozostaje zimna, nie należy automatycznie zamawiać magnetronu. Najpierw trzeba potwierdzić właściwy tryb, moc i czas, a następnie obejrzeć drzwi, zaczepy oraz elementy blokady. Wadliwy mikroprzełącznik może przerwać tylko część obwodów potrzebnych do rozpoczęcia grzania.
Dalsza diagnostyka obejmuje połączenia transformatora i magnetronu, bezpiecznik wysokiego napięcia, diodę, kondensator oraz sam magnetron. Bezpiecznik bada się po odłączeniu od obwodu w trybie ciągłości. Przerwa potwierdza jego przepalenie, lecz nie wyjaśnia przyczyny: nowy bezpiecznik może ponownie ulec uszkodzeniu przy zwarciu diody, kondensatora, transformatora lub magnetronu.
Wstępny pomiar magnetronu obejmuje ciągłość obwodu żarzenia oraz sprawdzenie izolacji między każdym zaciskiem a metalową obudową. Przejście do obudowy oznacza uszkodzenie. Prawidłowe wyniki tych dwóch testów nie dowodzą jednak, że magnetron wytwarza właściwą moc pod obciążeniem. Należy też obejrzeć antenę magnetronu i okolice falowodu pod kątem nadpaleń.
Kondensator można oceniać przez pomiar pojemności i izolacji, porównując wynik z oznaczeniem na jego obudowie. Zwykły test ciągłości diody wysokiego napięcia może być niemiarodajny, ponieważ napięcie pomiarowe standardowego multimetru bywa zbyt niskie do jej spolaryzowania.
Obwód wysokiego napięcia może pozostawać niebezpieczny również po wyjęciu wtyczki. Opisane pomiary, zdejmowanie obudowy i prace przy kondensatorze, transformatorze oraz magnetronie są przeznaczone wyłącznie dla wykwalifikowanego serwisanta dysponującego odpowiednimi narzędziami i procedurą właściwą dla urządzenia.
Talerz nie obraca się albo hałasuje
Przed pomiarem silnika wyjmij talerz, pierścień z rolkami i krzyżak. Usuń resztki żywności z toru rolek oraz zagłębienia napędu, a następnie sprawdź:
- czy talerz nie jest wyszczerbiony i leży poziomo;
- czy wszystkie rolki obracają się swobodnie;
- czy krzyżak nie ma pękniętego gniazda;
- czy wał silnika nie obraca się bez przenoszenia napędu;
- czy talerz ma średnicę i kształt spodu zgodne z wersją 245 mm stosowaną w tym modelu.
Jeżeli mechanizm nie jest zablokowany, silnik można odłączyć i sprawdzić ciągłość uzwojenia. Całkowita przerwa wskazuje na uszkodzenie, ale sama obecność rezystancji nie potwierdza odpowiedniego momentu obrotowego. Silnik może zatrzymywać się pod obciążeniem albo mieć uszkodzoną przekładnię.
Pomiar napięcia podczas programu pozwala rozróżnić uszkodzenie silnika od braku zasilania, lecz wymaga pracy przy otwartym urządzeniu pod napięciem. Jest to czynność serwisowa. Wartość musi odpowiadać oznaczeniu konkretnego silnika — nie wolno zakładać, że podobny napęd z innej mikrofalówki jest zasilany takim samym napięciem. Zgodność samej mocy i prędkości obrotowej również nie wystarcza.
Co zrobić, gdy mikrofalówka iskrzy
Po pojawieniu się błysków, trzasków lub zapachu spalenizny natychmiast przerwij program. Nie uruchamiaj urządzenia ponownie tylko po to, aby obserwować miejsce wyładowania. Po ostygnięciu i odłączeniu zasilania obejrzyj komorę, zwłaszcza płytkę mikową osłaniającą falowód.
Ciemne punkty, zwęglenie, rozwarstwienie lub tłusty osad na mice mogą powodować wyładowania. Płytkę wymienia się na element o zgodnym kształcie, grubości, wymiarach i sposobie mocowania. Nie wolno pozostawić komory bez osłony falowodu do dalszego użytkowania.
Trzeba równocześnie sprawdzić powierzchnię za płytką. Nadpalona antena magnetronu, uszkodzony falowód albo głęboka korozja komory wymagają szerszej oceny niż wymiana samej miki. Źródłem iskrzenia może być również naczynie z metalicznym zdobieniem, folia, zabrudzony ruszt lub odsłonięty metal w miejscu uszkodzenia powłoki.

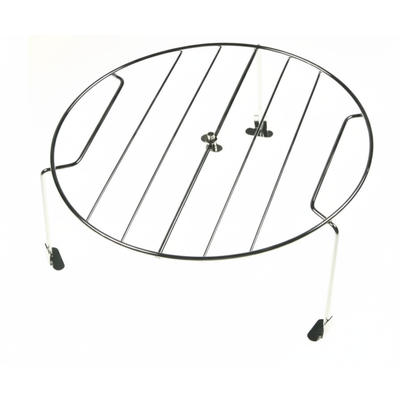

Dołączonego rusztu grillowego używa się zgodnie z instrukcją w funkcji GRILL. Nie należy samodzielnie zakładać, że każdy metalowy element dopuszczony w trybie grilla może pozostać w komorze podczas grzania mikrofalami albo programu kombinowanego.
Grill nie działa lub grzeje nierównomiernie
Jeżeli potrawa podgrzewa się mikrofalami, lecz grzałka nie nagrzewa się w trybie GRILL, sprawdzenie należy skoncentrować na obwodzie grilla. Technik kontroluje stan grzałki kwarcowej, jej uchwyty, konektory, zabezpieczenia termiczne i element sterujący na module.
Po odłączeniu grzałki pomiar ciągłości pozwala wykryć przerwę. Nie potwierdza jednak stanu izolacji ani prawidłowej pracy po rozgrzaniu. Pęknięta rurka kwarcowa, nadpalone wyprowadzenia lub ślady łuku elektrycznego są podstawą do wymiany zgodnej części. Grzałkę dobiera się według katalogu dla kodu wyrobu, a nie wyłącznie według długości rurki.
Dostęp do części i zakres samodzielnych czynności
Bez zdejmowania zewnętrznej obudowy można wyjąć talerz, pierścień z rolkami, krzyżak, ruszt oraz — jeśli przewiduje to sposób mocowania — płytkę mikową. Przed montażem trzeba oczyścić powierzchnie styku i odtworzyć pierwotne położenie elementów. Talerz powinien opierać się równomiernie na pierścieniu, a jego spód prawidłowo zazębiać z krzyżakiem.
Silnik talerza w części konstrukcji jest dostępny od spodu, natomiast podzespoły zasilania, wentylator, magnetron, termostaty i moduł wymagają zdjęcia obudowy. Dokładna kolejność demontażu musi wynikać z konstrukcji urządzenia. Przed odłączeniem konektorów należy udokumentować ich rozmieszczenie i oznaczyć przewody, ale zdjęcie nie zastępuje schematu, jeśli złącza są podobne.
Po naprawie drzwi, zamków albo osłon odpowiedzialnych za ekranowanie urządzenie powinno zostać sprawdzone przez serwisanta pod kątem poprawnego działania blokad oraz bezpieczeństwa emisji mikrofal. Nie należy uruchamiać kuchenki ze zdjętą obudową ani z niesprawnymi drzwiami.
Jak dobrać części do Amica AMG20E70GIV
W urządzeniach Amica do identyfikacji wariantu potrzebne są:
- pełny model AMG20E70GIV;
- kod wyrobu 1103017;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczkę w kuchence mikrofalowej Amica należy szukać po otwarciu drzwi, po lewej stronie panelu kontrolnego. Przed zakupem porównaj również oznaczenie wymontowanego elementu, jego złącza, mocowanie i parametry. Dotyczy to zwłaszcza magnetronu, silników, transformatora, kondensatora, grzałki, termostatu, mikroprzełączników oraz modułu elektronicznego.
Talerz dobieraj nie tylko po średnicy 245 mm. Znaczenie ma także kształt spodu i sposób połączenia z krzyżakiem. Przy mikroprzełączniku sprawdź układ styków, wymiary korpusu, położenie dźwigni i obciążalność. Przy module identyczny wygląd płytki lub złącza nie potwierdza wersji oprogramowania ani przypisania wyprowadzeń.
Najbezpieczniejszym następnym krokiem jest wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz oznaczeń starej części. Nie usuwaj zer, ukośników ani końcówek symbolu, ponieważ mogą rozróżniać warianty techniczne.
FAQ – części i naprawa Amica AMG20E70GIV
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, wentylator i oświetlenie mogą działać, mimo że obwód wysokiego napięcia nie zasila magnetronu. Trzeba osobno sprawdzić układ drzwi, bezpiecznik WN, połączenia, diodę, kondensator, transformator i magnetron.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Przerwa w bezpieczniku potwierdza jego zadziałanie, ale nie wskazuje przyczyny. Jeżeli doszło do zwarcia w obwodzie wysokiego napięcia lub w układzie przełączników drzwi, nowy bezpiecznik może przepalić się ponownie.
Czy można używać mikrofalówki bez płytki mikowej?
Nie należy używać jej bez osłony falowodu. Płytka ogranicza przedostawanie się tłuszczu i resztek jedzenia w okolice falowodu oraz anteny magnetronu. Przed wymianą trzeba sprawdzić, czy za płytką nie ma nadpaleń.
Dlaczego talerz nie obraca się po wymianie silnika?
Nowy silnik może mieć niezgodne napięcie, prędkość, kierunek, wysokość wału lub mocowanie. Przyczyną może być także brak zasilania, uszkodzone przewody, sterowanie albo pęknięty krzyżak. Wymiana silnika bez wcześniejszego pomiaru nie rozstrzyga problemu.
Czy część pasuje, jeśli wygląda identycznie jak stara?
Nie jest to wystarczające potwierdzenie. Części o podobnej obudowie mogą różnić się parametrami, układem styków, mocowaniem lub wykonaniem elektrycznym. Zgodność potwierdza się dla modelu AMG20E70GIV, kodu 1103017 i 14-cyfrowego numeru fabrycznego.
Czy można samodzielnie wymienić magnetron lub kondensator?
Są to podzespoły obwodu wysokiego napięcia. Kondensator może przechowywać niebezpieczną energię po odłączeniu urządzenia, a zdjęcie obudowy usuwa ochronę przed dostępem do części czynnych i emisją mikrofal. Taką pracę powinien wykonać wykwalifikowany serwisant.
