1103127 - AMGF23E1B (AMGF23E1B) Amica
Części do kuchenki mikrofalowej Amica AMGF23E1B o kodzie wyrobu 1103127 obejmują elementy napędu talerza, drzwi, sterowania i obwodów grzania. Brak grzania nie oznacza automatycznie awarii magnetronu, a hałas talerza może wynikać jedynie z zabrudzenia lub złego ułożenia wózka. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Amica AMGF23E1B 1103127 – najważniejsze dane urządzenia
AMGF23E1B to wolnostojąca, elektronicznie sterowana kuchenka mikrofalowa Amica o pojemności 23 l, znamionowej mocy mikrofal 900 W i talerzu obrotowym o średnicy 270 mm. Kod wyrobu tego wariantu to 1103127. Dokumentacja producenta nie przewiduje w nim grilla, dlatego akcesoria i podzespoły przeznaczone do podobnie wyglądających wersji z grillem nie powinny być dobierane wyłącznie na podstawie wymiarów obudowy lub zbliżonej nazwy modelu.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka nie uruchamia się, wyświetlacz jest ciemny | gniazdko, przewód, bezpiecznik sieciowy, filtr zasilania, termostat, moduł | sprawność gniazdka innym urządzeniem, stan wtyczki i przewodu | sprawne zasilanie zewnętrzne kieruje diagnostykę do wnętrza kuchenki, ale nie wskazuje jeszcze konkretnej części |
| Wyświetlacz działa, lecz program nie startuje | niedomknięte drzwi, uszkodzony zaczep, dźwignia otwierania lub mikroprzełącznik blokady | czy drzwi zamykają się bez luzu i czy zaczepy poruszają się swobodnie | mechaniczne domknięcie nie potwierdza elektrycznej sprawności wszystkich wyłączników drzwiowych |
| Talerz i wentylator pracują, ale potrawa pozostaje zimna | bezpiecznik WN, dioda, kondensator, transformator, magnetron, połączenia lub przekaźnik sterujący | prawidłowe zamknięcie drzwi, ustawiony poziom mocy, oględziny złączy i elementów obwodu WN | sam brak grzania nie jest dowodem uszkodzenia magnetronu |
| Talerz nie obraca się | złe ułożenie talerza lub wózka, pęknięty krzyżak, zabrudzenie, silnik napędu albo jego zasilanie | wyjąć talerz, oczyścić dno i sprawdzić wózek oraz sprzęgło | sprawna mechanika przy braku obrotu pozostawia do sprawdzenia silnik, przewody i sterowanie |
| Talerz hałasuje lub przeskakuje | resztki pod wózkiem, odkształcone rolki, pęknięty krzyżak, nieprawidłowo osadzony talerz | umyć elementy i ułożyć je ponownie bez używania siły | jeśli hałas pozostaje, trzeba obejrzeć sprzęgło i oś silnika |
| W komorze pojawiają się iskry | metalowe naczynie, zwęglone zabrudzenia, uszkodzona osłona falowodu, ubytek powłoki komory lub nadpalony krzyżak | natychmiast przerwać pracę i obejrzeć miejsce powstawania łuku | wymiana przypadkowej części bez usunięcia zwęglenia może nie zatrzymać iskrzenia |
Mikrofalówka działa, ale nie grzeje
Najpierw upewnij się, że drzwi są prawidłowo zamknięte. Instrukcja tego modelu wymienia niedomknięcie drzwi jako możliwą przyczynę braku grzania. Obejrzyj zaczepy drzwi, zawiasy i powierzchnie przylegania. Drzwi nie mogą być przekoszone, pęknięte ani zamykane z użyciem nadmiernej siły.
Jeżeli program startuje, oświetlenie działa, talerz się obraca, a woda lub potrawa pozostaje zimna, podejrzenie przechodzi na układ wytwarzania mikrofal. W jego skład wchodzą między innymi bezpiecznik wysokiego napięcia, kondensator, dioda WN, transformator i magnetron. Ten sam objaw może również wywołać wypalone złącze, przerwany przewód albo przekaźnik, który nie podaje zasilania na transformator.
Przepalony bezpiecznik nie powinien być wymieniany bez znalezienia przyczyny zadziałania. Nowy element musi mieć dokładnie potwierdzony typ, napięcie, prąd i charakterystykę. Zastosowanie bezpiecznika o większym prądzie znamionowym nie jest metodą diagnostyczną i może powiększyć uszkodzenie.
Pomiary wykonywane przez serwisanta
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i narzędzi do bezpiecznej pracy przy układach wysokiego napięcia. Kondensator może zachować niebezpieczny ładunek po odłączeniu wtyczki. Czynności te nie są przeznaczone dla osoby bez przygotowania.
Po odłączeniu urządzenia, zabezpieczeniu stanowiska, kontrolowanym rozładowaniu kondensatora i odpięciu badanego elementu można wykonać między innymi:
- pomiar ciągłości bezpiecznika – brak ciągłości potwierdza jego przepalenie, ale nie wyjaśnia, dlaczego zadziałał;
- pomiar pojemności kondensatora – wynik porównuje się z wartością i tolerancją nadrukowaną na konkretnym elemencie; poprawna pojemność nie wyklucza przebicia pojawiającego się dopiero pod wysokim napięciem;
- kontrolę magnetronu omomierzem – między zaciskami żarzenia oczekuje się bardzo małej rezystancji, natomiast między każdym zaciskiem a metalową obudową nie powinno być przejścia; taki test wykrywa przerwę lub zwarcie do masy, lecz nie potwierdza pełnej mocy magnetronu podczas pracy;
- badanie diody WN – zwykły tryb testu diody w wielu multimetrach może mieć zbyt niskie napięcie, dlatego wskazanie braku przewodzenia w obu kierunkach nie wystarcza do uznania diody za uszkodzoną;
- oględziny konektorów i przewodów – luźne, przegrzane lub nadpalone połączenie może przerwać zasilanie magnetronu mimo sprawności samych podzespołów.
Pomiary napięcia w pracującej kuchence i próby obwodu wysokiego napięcia pod obciążeniem należy pozostawić serwisowi wyposażonemu w odpowiednie sondy i zabezpieczenia. Nie wolno uruchamiać kuchenki ze zdjętą osłoną ani omijać blokad drzwi.
Iskrzenie, trzaski i zapach spalenizny
Po zauważeniu łuku elektrycznego wyłącz urządzenie i nie uruchamiaj go ponownie do czasu znalezienia przyczyny. Zacznij od usunięcia metalowych przedmiotów i naczyń ze złoceniami, srebrzeniami lub metalową obwódką. Następnie obejrzyj komorę, osłonę falowodu, okolice pod talerzem oraz wewnętrzną stronę drzwi.
Ciemna plama nie zawsze jest zwykłym zabrudzeniem. Zwęglony tłuszcz może przewodzić i podtrzymywać wyładowania. Nadpalona, rozwarstwiona lub przebita osłona falowodu wymaga wymiany, a miejsce pod nią trzeba skontrolować pod kątem osadu i uszkodzenia powłoki. Nie należy używać kuchenki bez tej osłony.
Jeżeli iskrzenie występuje pod talerzem, sprawdź krzyżak i odsłonięte fragmenty osi napędu. Stopiony krzyżak może być skutkiem wyładowań, a nie ich pierwotną przyczyną, dlatego kontrola powinna objąć również osłonę falowodu, komorę i głowicę magnetronu. Uszkodzone drzwi, siatka ekranująca lub powierzchnie uszczelniające wymagają oceny serwisu; po naprawie elementów osłonowych zasadne jest sprawdzenie szczelności mikrofalowej odpowiednim miernikiem.
Talerz nie obraca się lub pracuje nierówno

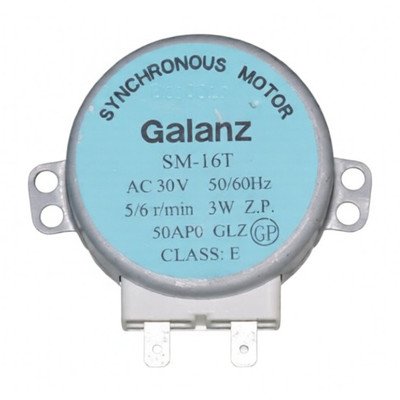

W modelu AMGF23E1B talerz ma średnicę 270 mm i współpracuje z wózkiem obrotowym oraz sprzęgłem napędu. Przed podejrzeniem silnika:
- Odłącz kuchenkę od zasilania.
- Wyjmij talerz i wózek.
- Usuń zaschnięte resztki z dna komory i rolek.
- Sprawdź talerz pod kątem pęknięć, wyszczerbień oraz zgodności kształtu środkowego gniazda.
- Obejrzyj krzyżak: nie powinien być pęknięty, nadtopiony ani luźny na osi.
- Ułóż wózek równo i osadź talerz bez dociskania go na siłę.
Jeżeli mechanizm obraca się ciężko po zalaniu, nie uruchamiaj go wielokrotnie na próbę. Ciecz mogła przedostać się do sprzęgła lub silnika. Dostęp do silnika napędu zwykle wymaga pracy od spodu urządzenia, ale sposób otwarcia obudowy zależy od wykonania. Nie należy wycinać ani odginać osłon bez procedury właściwej dla tego modelu.
Brak obrotu nie musi oznaczać braku grzania, jednak nie powinno się stale użytkować urządzenia z niesprawnym napędem. Ruch talerza pomaga równomiernie rozkładać energię w potrawie.
Problemy z drzwiami i panelem sterowania
Gdy przycisk otwierania wpada w obudowę, nie odbija albo drzwi pozostają zamknięte, obejrzenia wymagają przycisk, dźwignia, sprężyna i zaczepy. Pęknięty element mechaniczny można zwykle rozpoznać po nadmiernym luzie lub braku ruchu zaczepów. Nie podważaj drzwi ostrym narzędziem – można uszkodzić ramę, ekran lub powierzchnie uszczelniające.
Jeśli drzwi zamykają się mechanicznie, ale program nie startuje, przyczyną może być mikroprzełącznik albo nieprawidłowa kolejność jego załączania. Każdy przełącznik należy badać po odłączeniu przewodów, porównując przejście styków w pozycji zwolnionej i wciśniętej z oznaczeniami na jego obudowie. Prawidłowy wynik pojedynczego przełącznika nie wyklucza pękniętego uchwytu, który nie naciska go dostatecznie po zamknięciu drzwi.

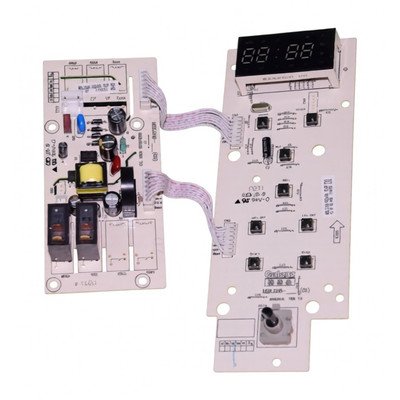

Przy braku reakcji panelu warto najpierw odłączyć urządzenie na krótki czas i ponownie ustawić zegar. Jeżeli wyświetlacz pozostaje martwy mimo sprawnego gniazdka, sprawdzenia wymagają filtr zasilania, bezpiecznik, przewody i zasilacz modułu. Wymianę płytki sterowania należy rozważać dopiero po wykluczeniu zasilania i elementów współpracujących.
Dostęp do części i kontrola po naprawie
Talerz, wózek i część sprzęgieł można wyjąć od strony komory bez zdejmowania zewnętrznej osłony. Element należy unosić równomiernie; szarpanie może złamać plastik lub uszkodzić oś silnika. Po montażu talerz powinien leżeć poziomo i obracać się bez przeskakiwania.
Dostęp do silnika, mechanizmu przycisku, wyłączników drzwi, modułu oraz obwodu wysokiego napięcia wymaga demontażu odpowiednich osłon. Przed odpięciem przewodów trzeba udokumentować ich położenie i oznaczyć złącza. Nie należy kierować się wyłącznie kolorami przewodów ani przekładać konektorów do podobnie wyglądającego gniazda.
Po naprawie sprawdź prawidłowe zamocowanie wszystkich osłon, przewodu ochronnego, drzwi i elementów wentylacyjnych. Test grzania wykonuje się z naczyniem przeznaczonym do mikrofalówki, zawierającym wodę – nigdy z pustą komorą. Nienaturalne buczenie, iskrzenie, zapach przegrzanej izolacji lub ponowne przepalenie bezpiecznika oznaczają konieczność natychmiastowego przerwania próby.
Więcej wariantów urządzeń i przypisanych do nich części znajduje się w kategorii kuchenek mikrofalowych elektronicznych Amica.
Jak dobrać część do Amica AMGF23E1B?
Podstawą doboru są dane z tabliczki znamionowej:
- pełny model AMGF23E1B;
- kod wyrobu 1103127;
- pełny, 14-cyfrowy numer fabryczny.
Kod części odczytany ze starego elementu jest pomocny, ale trzeba sprawdzić jego zgodność katalogową z całym oznaczeniem urządzenia. Producent mógł stosować różne wykonania podzespołu lub zastąpić wcześniejszy numer nowym.
Przy talerzu porównaj średnicę, profil obrzeża i kształt środkowego mocowania. Przy krzyżaku liczą się kształt gniazda, wysokość i sposób połączenia z osią. Silnik musi mieć zgodne napięcie, moc, prędkość, kierunek obrotów, mocowanie i wałek. W przypadku mikroprzełącznika sprawdza się układ styków, obciążalność i sposób montażu.
Magnetron, kondensator, dioda, bezpiecznik i transformator muszą być dobrane katalogowo oraz zgodnie z parametrami oryginału. Podobny wygląd magnetronu lub identycznie rozmieszczone konektory nie potwierdzają zgodności mechanicznej, elektrycznej ani właściwego chłodzenia. Przy module sterującym znaczenie może mieć również wersja wykonania lub oprogramowania.
Najbezpieczniejszym następnym krokiem jest wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz oznaczeń wymontowanej części. Nie skracaj numeru fabrycznego i zachowaj wszystkie zera.
FAQ – części i naprawa Amica AMGF23E1B
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, wentylator i oświetlenie mogą działać niezależnie od obwodu wysokiego napięcia. Przy braku grzania trzeba sprawdzić również bezpiecznik WN, diodę, kondensator, transformator, połączenia i sterowanie magnetronu.
Czy można zamontować bezpiecznik o większym amperażu?
Nie. Bezpiecznik musi mieć parametry zgodne z dokumentacją lub oznaczeniem oryginału. Większy prąd znamionowy może uniemożliwić prawidłowe zadziałanie zabezpieczenia i doprowadzić do dalszych uszkodzeń.
Dlaczego zwykły multimetr nie pokazuje przejścia na diodzie WN?
Dioda wysokiego napięcia składa się z wielu złączy i może wymagać napięcia wyższego niż podaje standardowy tryb testu diody. Brak wskazania w obu kierunkach nie rozstrzyga samodzielnie o jej uszkodzeniu.
Czy można używać mikrofalówki bez osłony falowodu?
Nie. Osłona chroni falowód i antenę magnetronu przed tłuszczem oraz resztkami potraw. Praca bez niej może prowadzić do zabrudzenia, iskrzenia i kosztownego uszkodzenia magnetronu.
Czy każdy talerz o średnicy 270 mm będzie pasował?
Nie. Oprócz średnicy musi zgadzać się kształt środkowego gniazda, profil szkła i współpraca z krzyżakiem oraz wózkiem. Talerz dobrany tylko według średnicy może być niestabilny albo nie obracać się prawidłowo.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Dla urządzenia Amica należy podać model AMGF23E1B, kod wyrobu 1103127 i pełny 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie tabliczki oraz oznaczeń starego podzespołu.
