1103133 - AMGF23E1GFB (AMGF23E1GFB) Amica
Części do kuchenki mikrofalowej Amica AMGF23E1GFB o kodzie wyrobu 1103133 obejmują elementy układu mikrofal, grilla, napędu talerza, wentylacji, drzwi i sterowania. Przed zakupem ustal objaw oraz wyklucz prostsze przyczyny, takie jak niewłaściwie zamknięte drzwi, zabrudzony pierścień talerza lub aktywna blokada. Zgodność części potwierdzaj według modelu, kodu wyrobu i numeru fabrycznego.
Części do Amica AMGF23E1GFB 1103133 a rodzaj usterki
Amica AMGF23E1GFB to wolnostojąca kuchenka mikrofalowa o pojemności 23 l, znamionowej mocy wyjściowej mikrofal 900 W i mocy grilla 1000 W. Zastosowanie oddzielnego układu mikrofalowego i grzałki grilla pomaga w diagnostyce: sprawny grill nie potwierdza sprawności magnetronu, a prawidłowe podgrzewanie mikrofalami nie oznacza, że grzałka kwarcowa działa poprawnie.
Przed zamówieniem części zwróć uwagę na dokładny objaw. Podobne zachowanie urządzenia mogą powodować elementy należące do różnych obwodów.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka jest całkowicie martwa | gniazdko, przewód, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, zabezpieczenie termiczne, płytka sterowania | działanie gniazdka z innym odbiornikiem, stan przewodu i wtyczki, reakcję wyświetlacza | sprawne gniazdko nie rozstrzyga, który element wewnętrzny jest uszkodzony |
| Wyświetlacz działa, ale program nie startuje | blokada uruchomienia, niedomknięte drzwi, zaczepy lub mikroprzełączniki drzwi, panel sterowania | symbol blokady, domknięcie drzwi, stan zaczepów i luzy zawiasów | nie wolno mostkować wyłączników drzwiowych; ich sekwencję działania sprawdza serwisant |
| Talerz i wentylator pracują, lecz potrawa pozostaje zimna | bezpiecznik WN, dioda WN, kondensator, transformator, magnetron, przekaźnik lub połączenia | czy drzwi zamykają się poprawnie, czy problem dotyczy tylko mikrofal, czy słychać nietypowe buczenie | sam brak grzania nie jest dowodem uszkodzenia magnetronu |
| Grill działa, ale mikrofale nie grzeją | elementy obwodu wysokiego napięcia lub jego sterowanie | oddzielny, krótki test funkcji mikrofal z naczyniem zawierającym wodę | sprawny grill zawęża poszukiwania, ponieważ korzysta z innego elementu grzejnego |
| Mikrofale grzeją, ale grill nie rumieni | grzałka kwarcowa, przewody, zabezpieczenie termiczne, przekaźnik sterujący | właściwy wybór programu, stan grzałki i połączeń | ciągłość grzałki potwierdza jedynie, że przewodnik nie jest przerwany |
| Talerz nie obraca się | złe ułożenie talerza, zabrudzony pierścień, pęknięte mocowanie, silnik lub sterowanie | osadzenie talerza, rolki pierścienia i zabierak napędu | wymiana silnika nie pomoże, jeśli uszkodzone jest mocowanie albo nie dociera do niego zasilanie |
| Pojawiają się iskry lub trzaski | metalowe naczynie, zabrudzona lub nadpalona osłona mikowa, ubytek powłoki komory, uszkodzenie falowodu lub grilla | natychmiast przerwać pracę i obejrzeć komorę bez zdejmowania obudowy | dalsze używanie może powiększyć wypalenie i uszkodzić antenę magnetronu |
Co można sprawdzić bez otwierania obudowy
Kuchenka nie uruchamia programu
Najpierw sprawdź zasilanie oraz stan przewodu. Jeżeli wyświetlacz pokazuje symbol blokady, w tym modelu można ją wyłączyć przez przytrzymanie przycisku PAUSE/CANCEL przez około 3 sekundy. Brak reakcji przy aktywnej blokadzie nie oznacza awarii płytki sterowania.
Następnie obejrzyj drzwi. Powinny domykać się bez podnoszenia, dociskania narożnika ani gwałtownego zatrzaskiwania. Złamany zaczep, luźny zawias lub zabrudzenie powierzchni przylegania może uniemożliwić prawidłowe przełączenie blokad bezpieczeństwa. Nie reguluj zamka przez wyginanie zaczepów i nie próbuj uruchamiać urządzenia z wciśniętym ręcznie mikroprzełącznikiem.
Talerz nie obraca się lub hałasuje
Wyjmij szklany talerz, pierścień z rolkami i mocowanie napędu. Usuń resztki jedzenia z dna komory oraz sprawdź, czy:
- talerz jest prawidłowo osadzony na zabieraku;
- rolki obracają się swobodnie i nie są pęknięte;
- pierścień nie jest odkształcony;
- gniazdo zabieraka nie jest wyrobione;
- rozlana potrawa nie dostała się w okolice osi napędu.
Jeżeli po oczyszczeniu mocowanie obraca się bez talerza, ale zatrzymuje pod jego ciężarem, możliwe jest zużycie przekładni silnika albo zabieraka. Jeżeli nie porusza się wcale, przyczyną może być silnik, przewód, złącze lub obwód sterujący. Sam montaż nowego silnika bez sprawdzenia zasilania nie potwierdza diagnozy.
Kuchenka iskrzy
Przerwij program natychmiast po zauważeniu łuku elektrycznego, dymu lub zapachu spalenizny. Po ostygnięciu i odłączeniu urządzenia obejrzyj wnętrze. Szczególną uwagę zwróć na jasnobrązową osłonę mikową falowodu, resztki tłuszczu, metalowe dekoracje naczyń oraz odpryski powłoki komory.
Osłona mikowa chroni wylot falowodu przed wilgocią i zabrudzeniami. Zwęglony osad zaczyna przewodzić i może powodować miejscowe iskrzenie. Nadpaloną, rozwarstwioną lub przebitą osłonę trzeba wymienić na część o właściwym kształcie, grubości i sposobie mocowania. Nie należy używać kuchenki bez tej osłony. Jeżeli za miką widać wypalenie falowodu, korozję albo uszkodzenie anteny magnetronu, sama wymiana płytki może nie wystarczyć.
Diagnostyka podzespołów wewnętrznych
W kuchence mikrofalowej kondensator może zachować niebezpieczny ładunek również po wyjęciu wtyczki. Zdejmowanie obudowy, rozładowanie i pomiary obwodu wysokiego napięcia są przeznaczone wyłącznie dla wykwalifikowanego technika dysponującego właściwymi narzędziami i procedurą sprawdzenia braku napięcia. Nie wolno wykonywać prób z otwartą obudową ani obchodzić blokad drzwi.
Bezpieczniki
Bezpiecznik sprawdza się po odłączeniu co najmniej jednego końca od obwodu, ustawiając miernik na test ciągłości lub niski zakres rezystancji. Brak ciągłości oznacza przepalenie, ale nie wskazuje jego przyczyny. Bezpiecznika nie należy zastępować wariantem o większym prądzie, innym napięciu znamionowym lub odmiennej charakterystyce.
Jeżeli przepalił się bezpiecznik wysokiego napięcia, przed ponownym uruchomieniem trzeba skontrolować diodę, kondensator, magnetron, transformator oraz konektory. Wymiana samego zabezpieczenia może zakończyć się jego ponownym uszkodzeniem, gdy w obwodzie pozostało zwarcie.
Magnetron
Podstawowe badanie magnetronu obejmuje kontrolę ciągłości obwodu żarzenia między zaciskami oraz izolacji każdego zacisku względem metalowej obudowy. Przejście do obudowy wskazuje na przebicie. Oględziny powinny objąć również antenę, pierścienie ferrytowe, złącza i ślady przegrzania.
Prawidłowy wynik tych pomiarów nie potwierdza jednak, że magnetron wytwarza pełną moc mikrofal. Element może przechodzić test omomierzem, a mimo to nie grzać pod obciążeniem. Dlatego magnetronu nie należy kupować wyłącznie na podstawie objawu zimnej potrawy.
Dioda i kondensator wysokiego napięcia
Dioda WN składa się z szeregu złączy o wyższym napięciu przewodzenia niż zwykła dioda. Z tego powodu standardowa funkcja testu diody w multimetrze może pokazywać brak przewodzenia w obu kierunkach mimo sprawnego elementu. Potrzebna jest odpowiednia metoda pomiarowa i źródło napięcia określone w procedurze serwisowej.
Kondensator bada się po bezpiecznym rozładowaniu, odłączeniu przewodów i potwierdzeniu braku napięcia. Pomiar pojemności należy porównać z wartością oraz tolerancją nadrukowaną na konkretnym elemencie. Trzeba również sprawdzić brak zwarcia do obudowy. Zgodna pojemność zmierzona przy niskim napięciu nie wyklucza przebicia pojawiającego się dopiero podczas pracy.
Grzałka grilla
Przy braku grzania w trybie grill technik może sprawdzić ciągłość odłączonej grzałki oraz izolację względem obudowy. Przerwa oznacza przepalony element. Jeżeli grzałka ma ciągłość, należy sprawdzić zabezpieczenie termiczne, konektory, przewody i przekaźnik płytki sterowania. Nie wolno dotykać grzałki bezpośrednio po próbie — pozostaje gorąca dłużej niż wnętrze komory.

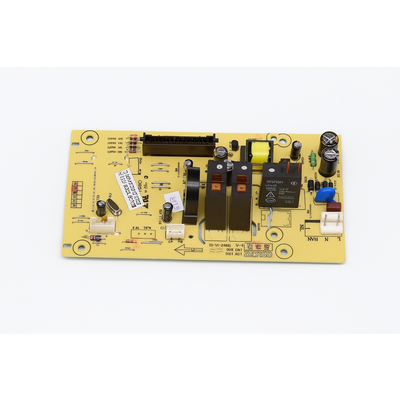

Panel i płytka sterowania
Gdy wyświetlacz działa, ale nie reagują pojedyncze pola panelu, podejrzenie pada na folię klawiatury, wklejkę panelu, taśmę połączeniową albo zabrudzone i uszkodzone styki. Brak wszystkich wskazań wymaga wcześniejszego sprawdzenia zasilania płytki, filtra, bezpiecznika i połączeń. Drogiej elektroniki nie należy wymieniać przed wykluczeniem tych elementów.
Płytka przeznaczona do podobnego modelu może mieć inne przekaźniki, układ przycisków lub oprogramowanie. Identyczne złącza nie są potwierdzeniem zgodności.
Dostęp do części i wymiana
Talerz, pierścień obrotowy, stojak grilla oraz osłonę mikową obsługuje się od strony komory. Do silnika talerza w części konstrukcji dostęp prowadzi od spodu, lecz sposób wykonania dna i osłony może się różnić. Nie należy wycinać ani odginać elementu, jeżeli nie jest on przewidzianą przez producenta klapką serwisową.
Dostęp do magnetronu, kondensatora, transformatora, diody, wentylatora, termostatu oraz płytki sterowania wymaga zdjęcia zewnętrznej obudowy. Przed odłączeniem przewodów technik powinien udokumentować ich położenie, oznaczyć konektory i sprawdzić stan izolacji. Luźne, przebarwione lub nadtopione wsuwki trzeba usunąć jako przyczynę przegrzewania, a nie tylko ponownie zacisnąć bez oceny przewodu.
Naprawa drzwi wymaga zachowania oryginalnego układu szyb, ekranów, ramek, zaczepów i powierzchni uszczelniających. Po ingerencji w drzwi, zawiasy, zamek, magnetron lub obudowę kuchenka powinna być sprawdzona pod kątem prawidłowego działania blokad i emisji mikrofal przez osobę posiadającą odpowiedni miernik.
Po naprawie urządzenie można uruchomić dopiero po kompletnym złożeniu. Próba funkcji mikrofal powinna odbywać się z odpowiednim naczyniem zawierającym wodę — nie wolno uruchamiać pustej komory. Trzeba obserwować dźwięk pracy, obrót talerza, wentylację i ewentualne iskrzenie.
Jak dobrać część do AMGF23E1GFB
Dla urządzeń Amica należy odczytać z tabliczki znamionowej:
- pełny model AMGF23E1GFB;
- kod wyrobu 1103133;
- pełny, 14-cyfrowy numer fabryczny.
Kod wyrobu i numer fabryczny pozwalają rozróżnić warianty techniczne występujące pod podobną nazwą modelu. Dodatkowo porównaj numer katalogowy starej części, parametry elektryczne, wymiary, rozmieszczenie mocowań i typ złączy. W przypadku drzwi, szyb, uchwytu oraz elementów obudowy znaczenie ma również wersja kolorystyczna i strona montażu.
Magnetron, transformator, kondensator, silnik czy płytka sterowania nie powinny być dobierane wyłącznie ze zdjęcia. Podobna obudowa nie potwierdza właściwej mocy, sposobu chłodzenia, kierunku wyprowadzeń ani współpracy z elektroniką. Przed zakupem przygotuj zdjęcie całej tabliczki znamionowej i oznaczenia wymontowanego elementu.
Jeżeli szukasz części do innego urządzenia, przejdź do kategorii kuchenek mikrofalowych elektronicznych Amica i wybierz stronę odpowiadającą pełnemu oznaczeniu sprzętu.
FAQ — części i naprawa Amica AMGF23E1GFB
Dlaczego mikrofalówka działa, ale nie podgrzewa jedzenia?
Najpierw sprawdź prawidłowe zamknięcie drzwi i ustawiony poziom mocy. Jeżeli talerz, oświetlenie i wentylator pracują, przyczyny należy szukać w sterowaniu lub obwodzie wysokiego napięcia: bezpieczniku WN, diodzie, kondensatorze, transformatorze albo magnetronie. Objaw nie pozwala wskazać jednej części bez pomiarów.
Czy sprawny grill oznacza, że magnetron jest dobry?
Nie. Grill wykorzystuje grzałkę, natomiast podgrzewanie mikrofalowe wymaga magnetronu i obwodu wysokiego napięcia. Działający grill potwierdza jedynie sprawność tej funkcji oraz części sterowania wspólnych dla obu trybów.
Czy można używać kuchenki z przepaloną płytką mikową?
Nie. Nadpalona osłona może iskrzyć, zanieczyszczać falowód i doprowadzić do uszkodzenia anteny magnetronu. Przed wymianą trzeba również ocenić powierzchnię pod osłoną. Wypalenie lub korozja falowodu wymagają naprawy serwisowej.
Dlaczego nowy silnik nie uruchomił talerza?
Przyczyną może być pęknięty zabierak, źle ułożony pierścień, uszkodzone przewody albo brak sterowania silnika. Należy sprawdzić cały tor napędu. Pomiar napięcia podczas pracy jest czynnością serwisową wykonywaną przy zachowaniu ochrony przed wysokim napięciem.
Czy wystarczy podać model AMGF23E1GFB przy zamawianiu części?
Pełny model jest ważny, ale dla pewnego doboru części Amica potrzebne są również kod wyrobu 1103133 i 14-cyfrowy numer fabryczny. Oznaczenie wymontowanego podzespołu stanowi dodatkową kontrolę, lecz samo nie zastępuje potwierdzenia zgodności katalogowej.
Czy przepalony bezpiecznik można zastąpić mocniejszym?
Nie. Bezpiecznik musi mieć parametry zgodne z oryginałem. Zastosowanie mocniejszego wariantu może pozbawić urządzenie ochrony i pogłębić uszkodzenie. Przed wymianą trzeba ustalić, czy bezpiecznik zużył się sam, czy zadziałał wskutek zwarcia innego podzespołu.
