1060009 - AMG 20M80 Kuchenka mikrofalowa
Części do kuchenki mikrofalowej Amica AMG 20M80 o kodzie wyrobu 1060009 obejmują elementy sterowania, napędu talerza, drzwi, wentylacji i układu grzania. Przed zakupem ustal objaw i sprawdź proste przyczyny, takie jak nieprawidłowo osadzony talerz lub niedomknięte drzwi. Część dobieraj po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Części do Amica AMG 20M80 1060009 a rodzaj usterki
Amica AMG 20M80 jest wolnostojącą kuchenką mikrofalową o pojemności 20 l, znamionowej mocy wyjściowej mikrofal 800 W i mechanicznym sterowaniu za pomocą pokrętła mocy oraz pokrętła czasu. Fabryczny talerz obrotowy ma średnicę 245 mm. Te dane pomagają odróżnić ten wariant od podobnie nazwanych urządzeń, ale nie zastępują pełnej identyfikacji z tabliczki znamionowej.
W tym modelu po ustawieniu mocy i obróceniu pokrętła czasu kuchenka rozpoczyna pracę automatycznie. Przy nastawie krótszej niż dwie minuty producent zaleca najpierw przekręcić regulator poza oznaczenie dwóch minut, a następnie cofnąć go do żądanego czasu. Brak startu przy bardzo krótkiej nastawie nie musi więc od razu oznaczać uszkodzenia timera.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka nie reaguje | gniazdo, przewód zasilający, bezpiecznik, timer, układ zamka drzwi | działanie gniazda z innym urządzeniem, stan wtyczki i przewodu, prawidłowe domknięcie drzwi | sprawne gniazdo nie potwierdza sprawności obwodów wewnętrznych; przepalony bezpiecznik może być skutkiem zwarcia, a nie przyczyną pierwotną |
| Światło, wentylator i talerz działają, ale potrawa pozostaje zimna | styki timera, blokady drzwi, połączenia, dioda WN, kondensator WN, transformator lub magnetron | czy objaw zależy od dociśnięcia drzwi, czy słychać nietypowe buczenie, czy w komorze widać przypalenie osłony magnetronu | działający napęd talerza nie dowodzi, że układ wysokiego napięcia jest zasilany i sprawny |
| Talerz nie obraca się, ale kuchenka grzeje | złe ułożenie talerza, zabrudzony pierścień, pęknięte sprzęgło, silnik talerza lub jego zasilanie | wyjąć talerz i pierścień, oczyścić dno, obejrzeć rolki i sprzęgło, ponownie prawidłowo osadzić elementy | jeżeli oś napędu pracuje bez talerza, podejrzenie pada na sprzęgło, pierścień albo przeciążenie mechaniczne; brak ruchu osi wymaga kontroli silnika i obwodu zasilania |
| Praca zależy od dociskania drzwi | zużyty zaczep, sprężyna zamka, przesunięty wspornik albo mikroprzełącznik | obejrzeć zaczepy, zawiasy i szczelinę drzwi; urządzenia nie uruchamiać przez mocne trzaskanie | zależność od położenia drzwi kieruje diagnostykę na mechanizm zamka, ale nie wskazuje automatycznie jednego konkretnego przełącznika |
| W komorze pojawiają się iskry | metalowe naczynie, zabrudzenia, zwęglona osłona z miki lub uszkodzona powłoka komory | natychmiast przerwać pracę, usunąć niedozwolone naczynie i po ostygnięciu obejrzeć komorę oraz jasnobrązową osłonę magnetronu | iskrzenie bez metalowego przedmiotu wymaga usunięcia nadpaleń i oceny, czy osłona oraz komora nadają się do bezpiecznej naprawy |
Kuchenka działa, ale nie grzeje
Najpierw upewnij się, że drzwi zamykają się bez luzu, a ich zaczepy wchodzą swobodnie w mechanizm blokady. AMG 20M80 ma układ wyłączników zabezpieczających, które odcinają pracę po otwarciu drzwi. Zużycie mikroprzełącznika, uchwytu przełączników, sprężyny zamka lub zaczepu może powodować brak grzania, brak startu albo działanie przerywane.
Jeżeli objaw nie zmienia się przy delikatnej zmianie nacisku na zamknięte drzwi, nie należy od razu kupować magnetronu. Brak grzania może wynikać również z timera, wypalonego złącza, zabezpieczenia termicznego, diody, kondensatora lub transformatora wysokiego napięcia. Nietypowo głośne buczenie, zapach przegrzanej izolacji albo ślady łuku elektrycznego są wskazaniem do natychmiastowego odłączenia urządzenia.
Podstawowy pomiar magnetronu omomierzem ma ograniczoną wartość. Po odłączeniu przewodów można zgrubnie sprawdzić ciągłość obwodu żarzenia oraz brak przejścia między zaciskami a obudową. Prawidłowy wynik nie potwierdza jednak, że magnetron wytwarza mikrofale pod obciążeniem. Nie jest zatem podstawą do uznania magnetronu za sprawny ani do wymiany pozostałych elementów na próbę.
Układ wysokiego napięcia może zachować niebezpieczny ładunek po wyjęciu wtyczki. Pomiary kondensatora, diody, transformatora i magnetronu, próby pod napięciem oraz zdejmowanie obudowy są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają procedury właściwej dla urządzenia, odpowiednich narzędzi i kontroli emisji mikrofal po naprawie.
Jak sprawdzić blokady drzwi i bezpieczniki
Mikroprzełączniki bada się po odłączeniu urządzenia, rozładowaniu układu zgodnie z procedurą serwisową i zdjęciu przewodów z badanego elementu. Technik identyfikuje zaciski COM, NO i NC na podstawie oznaczeń przełącznika oraz schematu konkretnego wykonania. Następnie sprawdza ciągłość przy zwolnionym i wciśniętym trzpieniu.
Sprawny przełącznik powinien wyraźnie zmieniać stan zgodnie z funkcją użytych zacisków. Brak zmiany, niestabilny wynik albo zwarcie między niewłaściwymi stykami wskazuje na usterkę. Sam poprawny pomiar przełącznika wyjętego z uchwytu nie potwierdza jednak, że zaczep drzwi naciska go w odpowiednim momencie. Trzeba również obejrzeć wspornik, luzy mocowania, sprężynę zamka i kolejność zadziałania blokad.
Bezpiecznik można sprawdzić omomierzem po wyjęciu z obwodu. Przerwa oznacza, że element zadziałał, ale przed wymianą należy znaleźć powód. Założenie bezpiecznika o większym prądzie, innej charakterystyce lub napięciu nie jest dopuszczalną naprawą. Ponowne przepalenie może wskazywać między innymi na zwarcie, niewłaściwą pracę blokad drzwi albo usterkę obwodu wysokiego napięcia.
Talerz nie obraca się lub hałasuje
Najpierw wykonaj czynności niewymagające demontażu obudowy:
- Wyjmij wtyczkę z gniazda oraz poczekaj, aż wnętrze ostygnie.
- Zdejmij szklany talerz i pierścień z rolkami.
- Usuń okruchy i zaschnięte resztki z dna komory oraz rolek.
- Sprawdź, czy pierścień nie jest pęknięty, rolki obracają się swobodnie, a sprzęgło na osi silnika nie jest wyrobione.
- Ustaw pierścień centralnie i osadź talerz w sprzęgle bez używania siły.
Hałas znikający po oczyszczeniu zwykle pochodził od rolek lub zabrudzonego toru ich pracy. Jeżeli sprzęgło się obraca, ale talerz zatrzymuje się pod niewielkim obciążeniem, możliwe jest pęknięcie mocowania albo zużycie przekładni silnika. Brak ciągłości uzwojenia odłączonego silnika wskazuje na jego uszkodzenie, lecz poprawna ciągłość nie sprawdza momentu obrotowego ani zachowania po rozgrzaniu.
Silnika nie dobiera się wyłącznie po średnicy korpusu. Znaczenie mają napięcie i częstotliwość zasilania, moc, prędkość, kierunek lub sposób zmiany kierunku obrotów, kształt i wysokość osi, rozstaw mocowań oraz położenie konektorów. Parametry należy porównać z oznaczeniem starego silnika i zgodnością katalogową dla kodu wyrobu 1060009.
Iskrzenie, nadpalona osłona z miki i uszkodzenia komory
Jasnobrązowa płytka wewnątrz komory jest osłoną magnetronu i nie należy usuwać jej podczas zwykłego czyszczenia. Tłuszcz oraz resztki jedzenia mogą zwęglić się na jej powierzchni i powodować wyładowania. Jeżeli płytka jest zabrudzona, ale nieprzepalona, można ostrożnie oczyścić ją lekko wilgotną, miękką ściereczką po odłączeniu kuchenki.
Osłona z otworem, rozwarstwieniem albo zwęglonym obszarem wymaga wymiany. Nowy element musi mieć właściwy kształt, wymiary i otwory montażowe. Samo odwrócenie nadpalonej płytki lub zamalowanie zwęglenia nie usuwa przyczyny. Trzeba też ocenić wylot falowodu i powłokę komory. Kuchenki nie należy uruchamiać z uszkodzoną osłoną, pękniętą szybą, zdeformowanymi drzwiami ani ubytkiem metalu w komorze.
Dostęp do części i wymiana
Talerz, pierścień obrotowy i sprzęgło są dostępne od strony komory. Przed ich montażem warto porównać średnicę talerza, kształt środkowego gniazda, wysokość sprzęgła i rozmieszczenie rolek. Talerz o średnicy 245 mm nie będzie odpowiedni, jeśli nie pasuje do sprzęgła i toru pierścienia.

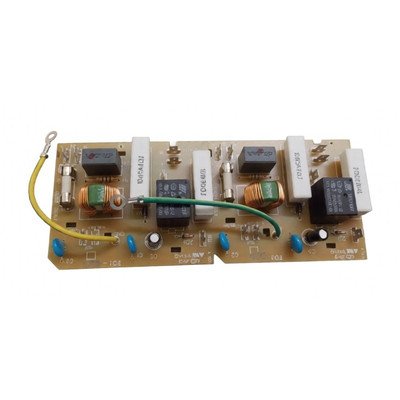

Dostęp do silnika talerza bywa przewidziany od spodu, natomiast timer, filtr sieciowy, wentylator, transformator i elementy blokady znajdują się pod obudową lub panelem sterowania. Dokładna kolejność demontażu musi wynikać z konstrukcji konkretnego egzemplarza. Nie należy wycinać nowych otworów, wyginać wsporników ani zmieniać położenia przełączników drzwiowych w celu wymuszenia startu.
Przed odłączeniem wiązek serwisant powinien udokumentować ich ułożenie i oznaczyć złącza. Po montażu należy sprawdzić prowadzenie przewodów, działanie drzwi i zatrzymanie urządzenia po ich otwarciu. Po ingerencji w drzwi, ekranowanie, magnetron, falowód lub blokady wymagany jest pomiar szczelności odpowiednim miernikiem promieniowania mikrofalowego.
Jak dobrać część do Amica AMG 20M80
Do doboru przygotuj trzy dane z tabliczki znamionowej:
- pełny model AMG 20M80,
- kod wyrobu 1060009,
- pełny 14-cyfrowy numer fabryczny.
Kod wyrobu jest istotny, ponieważ podobne oznaczenie handlowe może występować w więcej niż jednym wariancie technicznym. Numer części odczytany ze starego elementu jest przydatnym potwierdzeniem, ale nie powinien zastępować weryfikacji katalogowej. Producent podzespołu mógł zmienić oznaczenie, a część o podobnej obudowie może mieć inne parametry lub mocowanie.
Przy drzwiach porównaj stronę i położenie zawiasu, zaczepy, ramę, szybę oraz punkty mocowania. Przy timerze i mikroprzełącznikach znaczenie mają układ styków, liczba zacisków, sposób mocowania i geometria trzpienia. Dla transformatora, kondensatora, diody, wentylatora i silnika talerza muszą zgadzać się parametry elektryczne oraz zgodność z wariantem urządzenia.
Jeżeli tabliczka wskazuje inny kod wyrobu lub inne oznaczenie modelu, wróć do kategorii kuchenek mikrofalowych mechanicznych Amica i wybierz stronę właściwego urządzenia. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej, zamiast dobierać część wyłącznie na podstawie wyglądu.
FAQ – części i naprawa Amica AMG 20M80
Dlaczego AMG 20M80 nie uruchamia się przy krótkim czasie?
W mechanicznym timerze tego modelu nastawę krótszą niż dwie minuty należy wykonać przez przekręcenie pokrętła poza dwie minuty i cofnięcie do żądanej wartości. Jeżeli prawidłowe ustawienie nie pomaga, sprawdzenia wymagają mechanizm timera i blokady drzwi.
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, oświetlenie i wentylator mogą działać mimo usterki obwodu wysokiego napięcia lub braku zasilania magnetronu. Również podstawowy pomiar rezystancji magnetronu nie potwierdza wytwarzania mikrofal podczas pracy.
Czy mikrofalówki można używać z uszkodzonym napędem talerza?
Nie jest to zalecane. Nieruchomy talerz pogarsza równomierność podgrzewania i może powodować miejscowe przegrzewanie potrawy. Najpierw sprawdź ułożenie talerza, pierścień, sprzęgło i czystość dna, a dopiero później silnik.
Czy pękniętą płytkę z miki można zakleić?
Nie. Zwęgloną, przedziurawioną lub rozwarstwioną osłonę należy wymienić na element o właściwym kształcie i wymiarach. Przed ponownym uruchomieniem trzeba usunąć osad i sprawdzić, czy falowód oraz komora nie zostały uszkodzone.
Dlaczego po wymianie bezpiecznik ponownie się przepala?
Bezpiecznik może reagować na zwarcie lub nieprawidłową kolejność działania blokad drzwi, a także na usterkę części układu wysokiego napięcia. Nie wolno zastępować go mocniejszym. Powtarzająca się awaria wymaga ustalenia przyczyny przez technika.
Jakie dane są potrzebne do zamówienia części?
Potrzebny jest model AMG 20M80, kod wyrobu 1060009 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo warto podać oznaczenie z wymontowanej części i dołączyć zdjęcia jej mocowania oraz złączy.
