1080179 - MW13160E (MW13160E) Amica
Części do kuchenki mikrofalowej Amica MW13160E o kodzie wyrobu 1080179 obejmują elementy toru mikrofal, grilla, termoobiegu, napędu talerza, drzwi i sterowania. Przed zakupem ustal, która funkcja nie działa, ponieważ brak grzania może wynikać zarówno z magnetronu, jak i zasilania, zabezpieczeń albo blokad drzwi. Zgodność potwierdzaj pełnymi danymi z tabliczki znamionowej.
Amica MW13160E 1080179 – diagnoza przed wyborem części

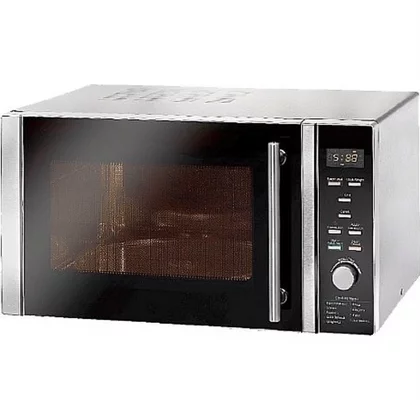

MW13160E jest kuchenką kombinowaną: podgrzewa mikrofalami, ma grill oraz obieg gorącego powietrza. Poszczególne tryby korzystają z innych podzespołów, dlatego informacja „mikrofalówka nie grzeje” jest zbyt ogólna. Najpierw sprawdź osobno działanie funkcji mikrofal, grilla i termoobiegu. Jeżeli jedna z nich działa, można zawęzić poszukiwania bez wymieniania części na próbę.
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Wyświetlacz jest ciemny i urządzenie nie reaguje | gniazdo, przewód, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, zabezpieczenie termiczne, połączenia lub płytka sterowania | sprawdzenie zasilania innym odbiornikiem oraz ciągłości zabezpieczeń po odłączeniu ich od obwodu |
| Talerz obraca się i lampa świeci, ale potrawa pozostaje zimna | tor wysokiego napięcia, magnetron, blokady drzwi, przekaźnik lub połączenie zasilające transformator | potwierdzenie, że wybrano tryb mikrofal, a następnie pomiary kolejnych elementów toru zasilania |
| Mikrofalówka grzeje, lecz talerz się nie obraca | zabrudzenie, źle ułożony talerz, wózek, krzyżak, sprzęgło, silnik albo jego zasilanie | ręczna kontrola elementów mechanicznych i pomiar silnika wykonywany poza obwodem |
| Grill nie grzeje, ale mikrofale działają | grzałka, zabezpieczenie termiczne, przewody, przekaźnik sterujący | pomiar ciągłości grzałki oraz izolacji względem obudowy |
| Termoobieg nie działa | grzałka obiegu, wentylator, zabezpieczenie termiczne lub sterowanie | rozróżnienie, czy nie ma temperatury, przepływu powietrza, czy obu tych funkcji |
| Pojawia się iskrzenie w komorze | metalowe naczynie, zwęglone zabrudzenie, uszkodzona osłona falowodu, powłoka komory lub antena magnetronu | oględziny miejsca, w którym powstaje łuk; samo wyczyszczenie nie wystarczy, jeśli materiał jest wypalony |
| Urządzenie nie startuje po zamknięciu drzwi | zamek, sprężyna, uchwyt mikrowyłączników, mikrowyłącznik albo płytka sterowania | obserwacja pracy zaczepów i kontrola przełączania styków przy zmianie położenia drzwi |
Mikrofalówka działa, ale nie podgrzewa
Najpierw upewnij się, że próba została wykonana w trybie mikrofal, a nie samego grilla, termoobiegu lub programu z bardzo małym udziałem mikrofal. Do testu należy użyć odpowiedniego naczynia z niewielką ilością wody. Nie uruchamiaj pustej komory.
Jeżeli podczas testu działa oświetlenie, wentylator i napęd talerza, nie jest to dowód sprawności magnetronu. Oznacza jedynie, że urządzenie rozpoczęło cykl i część obwodów pomocniczych otrzymała zasilanie. Brak grzania może powodować:
- przepalony bezpiecznik wysokiego napięcia;
- uszkodzona dioda lub kondensator wysokiego napięcia;
- brak zasilania transformatora wskutek problemu ze sterowaniem, blokadą drzwi lub połączeniem;
- usterka transformatora;
- zużyty albo przebity magnetron;
- wypalone lub luźne konektory.
Nie należy zaczynać od zakupu magnetronu. W praktyce magnetron może mieć prawidłową ciągłość żarnika i brak zwarcia do obudowy, a mimo to nie wytwarzać mikrofal pod obciążeniem. Taki pomiar służy do wykrycia przerwy lub przebicia, lecz nie potwierdza pełnej sprawności elementu.
Jak interpretować pomiary
Czynności wewnątrz kuchenki mikrofalowej są przeznaczone dla wykwalifikowanego serwisanta. Kondensator może zachować niebezpieczny ładunek po odłączeniu urządzenia, a podczas pracy w torze magnetronu występuje napięcie grożące ciężkim porażeniem lub śmiercią. Opisane czynności wymagają kwalifikacji, procedury bezpiecznego rozładowania i sprawdzenia braku napięcia oraz właściwych przyrządów.
Bezpieczniki i zabezpieczenia termiczne
Pomiar wykonuje się omomierzem po odłączeniu przynajmniej jednego końca badanego elementu. Ciągłość oznacza zamknięty obwód, a wskazanie przerwy potwierdza zadziałanie lub uszkodzenie zabezpieczenia. Nie pozwala jednak ustalić przyczyny jego przepalenia.
Bezpiecznika nie wolno mostkować ani zastępować wariantem o innym prądzie, napięciu czy charakterystyce. Jeżeli nowy bezpiecznik ponownie się przepala, trzeba znaleźć zwarcie lub przeciążenie – zależnie od chwili wystąpienia problemu może ono leżeć w blokadach drzwi, okablowaniu albo torze wysokiego napięcia.

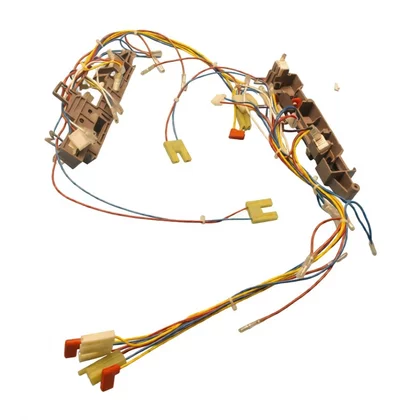

Mikrowyłączniki drzwi
Każdy przełącznik bada się po odłączeniu przewodów, kontrolując ciągłość między zaciskiem wspólnym a stykiem normalnie otwartym lub normalnie zamkniętym. Wynik powinien zmieniać się jednoznacznie po wciśnięciu dźwigni. Trzeba również sprawdzić, czy zaczepy drzwi rzeczywiście uruchamiają przełączniki w odpowiedniej kolejności.
Prawidłowy pomiar przełącznika trzymanego w dłoni nie wyklucza pękniętego uchwytu, luzu mechanizmu lub niepełnego skoku zaczepu. Nie wolno trwale zwierać blokad w celu uruchomienia urządzenia.
Magnetron
Po odłączeniu konektorów między zaciskami żarnika powinna występować bardzo mała rezystancja, natomiast między każdym zaciskiem a metalową obudową nie powinno być przejścia. Zwarcie do obudowy kwalifikuje magnetron do wymiany. Prawidłowy wynik nie dowodzi jednak, że część emituje wymaganą moc podczas pracy.
Oględziny obejmują końcówkę anteny, izolatory, konektory, kołnierz mocujący oraz miejsce połączenia z falowodem. Wypalenie, nadtopienie albo ślady łuku wymagają ustalenia, czy uszkodzenie nie objęło również falowodu lub osłony wewnątrz komory.
Kondensator i dioda wysokiego napięcia
Kondensator sprawdza się po bezpiecznym rozładowaniu i odłączeniu przewodów. Pomiar pojemności należy porównać z oznaczeniem na konkretnej części, a między zaciskiem i obudową nie może występować przebicie. Prawidłowa pojemność zmierzona małym napięciem nie zawsze wyklucza uszkodzenie ujawniające się dopiero pod dużym napięciem.
Dioda wysokiego napięcia ma większy spadek napięcia niż zwykła dioda prostownicza. Zwykły tryb testu diody w multimetrze może pokazać przerwę w obu kierunkach mimo sprawnego elementu. Potrzebne jest odpowiednie źródło pomiarowe i ograniczenie prądu. Zwarcie w obu kierunkach lub przewodzenie w kierunku zaporowym wskazuje na usterkę.
Grzałki i silniki

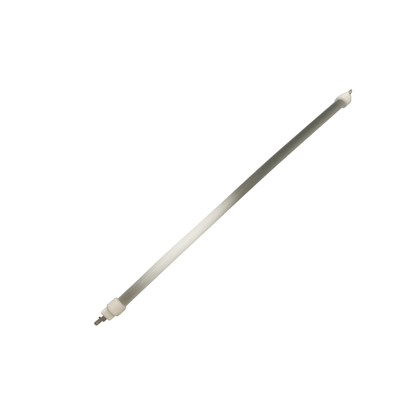

Grzałkę grilla lub termoobiegu bada się po odłączeniu przewodów. Oprócz ciągłości należy sprawdzić izolację względem metalowej obudowy. Nie podawaj uniwersalnej rezystancji – zależy ona od mocy i wykonania grzałki.
W silniku talerza pomiar uzwojenia pozwala wykryć przerwę, ale nie potwierdza momentu obrotowego. Silnik może mieć ciągłość, a mimo to zatrzymywać się pod obciążeniem z powodu zużytych przekładni. Przed jego wymianą sprawdź krzyżak, wózek, sprzęgło i czystość dna komory.
Iskrzenie, nadpalenia i problemy z drzwiami

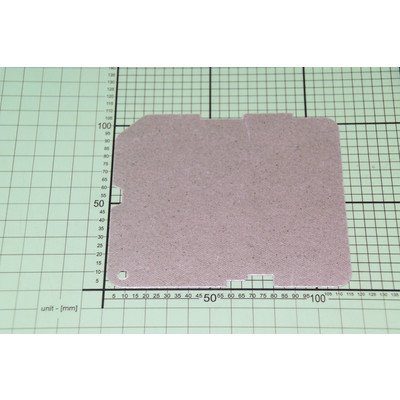

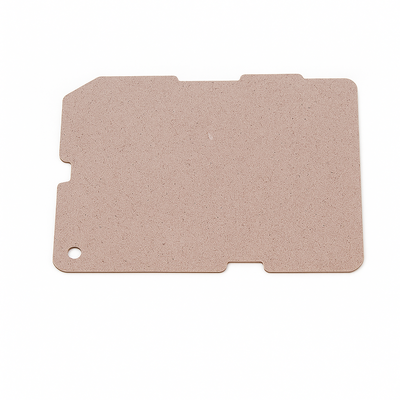

Jeżeli w komorze pojawia się łuk elektryczny, natychmiast przerwij pracę. Usuń metalowe przedmioty i sprawdź, czy do ścian nie przywarły zwęglone resztki jedzenia. Szczególnej kontroli wymaga osłona falowodu. Ciemne powierzchowne zabrudzenie może dać się usunąć, ale przepalona, rozwarstwiona lub zwęglona osłona wymaga wymiany.
Uszkodzonej osłony nie należy zastępować przypadkowym tworzywem. Materiał, wymiary i sposób mocowania muszą odpowiadać konstrukcji komory. Po wymianie trzeba upewnić się, że pod osłoną nie pozostały tłuszcz ani zwęglenia i że antena magnetronu nie jest nadpalona.
Mikrofalówki nie wolno używać, gdy drzwi są wygięte, szyba pęknięta, zawiasy mają znaczny luz, zaczepy nie zamykają się pewnie albo powierzchnie przylegania są uszkodzone. Wymiana szyby, ramy, zamka lub zawiasu wymaga zachowania fabrycznej geometrii drzwi. Po naprawie zespołu drzwi albo zdjęciu obudowy serwisant powinien skontrolować blokady i wykonać pomiar szczelności mikrofalowej odpowiednim miernikiem.
Dostęp i wymiana części
Talerz szklany, wózek i krzyżak można wyjąć od strony komory bez demontażu obudowy. Przed montażem sprawdź, czy element napędowy prawidłowo wchodzi w wałek silnika i czy rolki nie są zatarte lub zdeformowane.
Dostęp do silnika talerza w wielu kuchenkach prowadzi od spodu, natomiast do sterowania, grzałek, wentylatora i toru wysokiego napięcia – po zdjęciu obudowy zewnętrznej. Konkretna kolejność różni się w zależności od wykonania urządzenia, dlatego nie należy odginać osłon ani wycinać elementów bez procedury właściwej dla MW13160E.
Przed odłączeniem przewodów serwisant powinien udokumentować ich położenie, oznaczyć podobne konektory i ocenić, czy styki nie są przegrzane. Nadpalonej wsuwki nie należy zakładać na nową część bez usunięcia przyczyny słabego styku. Po naprawie wszystkie ekrany, śruby, przewody ochronne i panele muszą wrócić na fabryczne miejsca przed próbą działania.
Jak dobrać części do Amica MW13160E
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model MW13160E;
- kod wyrobu 1080179;
- pełny, 14-cyfrowy numer fabryczny.
Sama nazwa MW13160E albo podobny wygląd części mogą nie wystarczyć do rozpoznania wariantu produkcyjnego. Przy porównywaniu elementów zwróć uwagę na:
- numer katalogowy części i zakres numerów fabrycznych urządzenia;
- napięcie, moc, pojemność i klasę napięciową – zależnie od podzespołu;
- wymiary, rozstaw mocowań, położenie złączy i kierunek montażu;
- geometrię zaczepów, wałka, piasty lub ramy;
- zgodność płytki sterowania z panelem, programami grilla i termoobiegu;
- kompletność elementów drzwi oraz ich położenie w zespole.
W przypadku magnetronu podobne złącza nie potwierdzają zgodności. Znaczenie mają między innymi mocowanie, ustawienie anteny, dopasowanie do falowodu i warunki chłodzenia. Kondensator musi mieć zgodną pojemność, napięcie pracy i układ zacisków, a bezpiecznik – właściwy typ, prąd, napięcie oraz charakterystykę. Talerz dobiera się nie tylko po średnicy, lecz także po kształcie środkowego gniazda i współpracy z krzyżakiem.
Przed zamówieniem porównaj dane z tabliczki z informacjami katalogowymi. Jeżeli oznaczenie jest nieczytelne, wykonaj zdjęcie całej tabliczki oraz starej części z widocznym numerem, mocowaniami i złączami.
FAQ – części do Amica MW13160E
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, oświetlenie i wentylator mogą działać mimo braku zasilania magnetronu albo usterki bezpiecznika WN, diody, kondensatora, transformatora czy samego magnetronu.
Czy sprawny magnetron powinien mieć przejście między zaciskami?
Między zaciskami żarnika występuje bardzo mała rezystancja. Między zaciskami a obudową nie powinno być przejścia. Taki test wykrywa przerwę lub zwarcie, ale nie potwierdza zdolności magnetronu do grzania pod obciążeniem.
Dlaczego nowy bezpiecznik od razu się przepalił?
Bezpiecznik mógł zadziałać wskutek zwarcia w obwodzie WN, nieprawidłowej pracy blokad drzwi, uszkodzenia przewodów lub zastosowania niewłaściwego wariantu. Nie należy montować kolejnego ani zwiększać jego prądu bez znalezienia przyczyny.
Co sprawdzić, gdy talerz nie obraca się, ale kuchenka grzeje?
Najpierw oczyść dno komory, popraw ułożenie talerza i obejrzyj wózek, krzyżak oraz sprzęgło. Dopiero gdy mechanizm obraca się swobodnie, sprawdza się silnik i jego obwód zasilania.
Czy można używać mikrofalówki z pękniętą szybą lub uszkodzonym zamkiem?
Nie. Problemy z szybą, zawiasami, zamkiem, zaczepami lub przyleganiem drzwi wymagają wstrzymania eksploatacji. Po naprawie należy skontrolować blokady i szczelność mikrofalową.
Czy część z innej mikrofalówki Amica będzie pasować?
Nie można tego potwierdzić wyłącznie na podstawie marki, zdjęcia lub podobnej nazwy modelu. Zgodność należy sprawdzić według modelu MW13160E, kodu wyrobu 1080179, 14-cyfrowego numeru fabrycznego i parametrów konkretnej części.
