Części do kuchenki mikrofalowej Amica MO 1770 G o kodzie wyrobu 1103006 obejmują elementy komory, drzwi, napędu talerza, sterowania oraz układu grzania. Brak podgrzewania, iskrzenie lub nieruchomy talerz wymagają odrębnej diagnostyki. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do kuchenki mikrofalowej Amica MO 1770 G 1103006
MO 1770 G jest wolnostojącą kuchenką mikrofalową o pojemności 17 l, znamionowej mocy mikrofal 700 W i talerzu o średnicy 245 mm. Urządzenie ma również funkcję grilla. Informacje te pomagają identyfikować wyposażenie, ale nie zastępują zgodności katalogowej części z kodem wyrobu 1103006.
W tej kuchence mogą być wymieniane między innymi talerz i jego podparcie, sprzęgło napędu, silnik talerza, płytka mikowa, elementy zamka i zawiasów, wentylator, przewód zasilający, panel sterowania, bezpieczniki oraz podzespoły obwodu wysokiego napięcia. Objaw usterki nie wskazuje jednak automatycznie jednej części.
Jak rozpoznać obszar usterki
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka jest całkowicie martwa | gniazdo, przewód, bezpiecznik sieciowy, zabezpieczenie termiczne, połączenie zasilania | działanie gniazda innym odbiornikiem, stan wtyczki i przewodu, ślady przegrzania | sprawne zasilanie zewnętrzne nie potwierdza sprawności bezpieczników i obwodów wewnętrznych |
| Oświetlenie i talerz działają, ale potrawa pozostaje zimna | bezpiecznik WN, dioda, kondensator, transformator, magnetron, złącza albo układ załączający grzanie | czy problem dotyczy wyłącznie mikrofal, czy również grilla; czy słychać nietypowe buczenie i czuć spaleniznę | praca wentylatora i talerza oznacza jedynie, że część układów otrzymuje zasilanie |
| Kuchenka nie rozpoczyna pracy po zamknięciu drzwi | zamek, zaczepy, uchwyt przełączników, mikroprzełącznik lub sterowanie | swobodne domykanie, luzy zawiasów, uszkodzenia zaczepów i reakcję urządzenia na drzwi | mechaniczne domknięcie nie dowodzi prawidłowego przełączenia wszystkich styków zabezpieczających |
| W komorze pojawiają się iskry | metalowe naczynie, zwęglone zabrudzenia, wypalona płytka mikowa, uszkodzona emalia lub antena magnetronu | wyłączyć urządzenie i obejrzeć naczynie, płytkę oraz miejsce powstawania łuku | wymiana płytki nie wystarczy, jeśli uszkodzony jest falowód, powłoka komory albo końcówka magnetronu |
| Talerz stoi lub obraca się skokowo | złe ułożenie talerza, zabrudzony pierścień, pęknięte rolki, sprzęgło albo silnik | wyjąć talerz i pierścień, oczyścić bieżnię, obejrzeć rolki oraz gniazdo napędu | swobodny ruch bez obciążenia nie wyklucza zużytego silnika, który traci moment pod talerzem |
| Grill działa, ale mikrofale nie grzeją | usterka toru mikrofalowego | porównać działanie obu trybów | sprawny grill nie potwierdza sprawności magnetronu ani obwodu WN |
Kuchenka działa, lecz nie podgrzewa
Jeżeli po uruchomieniu świeci lampka, pracuje wentylator i obraca się talerz, sterowanie wykonało przynajmniej część sekwencji startowej. Braku grzania mogą jednak powodować zarówno podzespoły wysokiego napięcia, jak i przerwa w ich zasilaniu. Nie należy zaczynać od zakupu magnetronu.
Rozsądna kolejność diagnostyki serwisowej obejmuje:
- kontrolę nadpalonych lub poluzowanych konektorów i przewodów;
- sprawdzenie bezpiecznika wysokiego napięcia;
- badanie diody i kondensatora WN metodą odpowiednią dla ich konstrukcji;
- kontrolę uzwojeń transformatora według dokumentacji konkretnej wersji;
- zgrubny pomiar magnetronu oraz oględziny jego anteny;
- ocenę sterowania, jeżeli obwód wysokiego napięcia nie jest prawidłowo załączany.
Bezpiecznik sprawdza się omomierzem po odłączeniu go od obwodu. Brak ciągłości potwierdza jego przepalenie, ale nie wyjaśnia przyczyny. Założenie kolejnego bezpiecznika bez kontroli diody, kondensatora, magnetronu, przewodów i blokad drzwi może zakończyć się ponownym przepaleniem. Zamiennik musi mieć właściwy typ, prąd i napięcie znamionowe; nie wolno zastępować go drutem ani bezpiecznikiem o przypadkowych parametrach.
W odłączonym magnetronie można sprawdzić ciągłość włókna pomiędzy jego zaciskami oraz brak przejścia z zacisków do metalowej obudowy. Zwarcie do obudowy oznacza uszkodzenie. Poprawny pomiar nie potwierdza jednak, że magnetron wytwarza mikrofale pod obciążeniem. Znane są przypadki, w których pomiary statyczne magnetronu, kondensatora i diody nie wykazywały oczywistej wady, a dopiero wymiana magnetronu po wykluczeniu pozostałych elementów przywracała grzanie.
Kondensator należy badać po bezpiecznym rozładowaniu, z odłączonymi przewodami. Pomiar pojemności porównuje się z wartością nadrukowaną na jego obudowie, a zaciski kontroluje pod kątem zwarcia do obudowy. Taki test nie odwzorowuje pełnej pracy przy wysokim napięciu. Dioda WN również nie jest zwykłą diodą małosygnałową: standardowy tryb testu diod w niektórych multimetrach może wskazać przerwę w obu kierunkach mimo jej sprawności.
Obwód magnetronu, transformatora, kondensatora i diody pracuje z napięciem grożącym śmiercią. Kondensator może zachować niebezpieczny ładunek po wyjęciu wtyczki. Opisane pomiary wewnętrzne i czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz procedury rozładowania przewidzianej dla urządzenia. Nie są przeznaczone dla osoby bez przygotowania.
Iskrzenie i płytka mikowa
Płytka mikowa osłania wejście falowodu na ściance komory. Tłuszcz i resztki jedzenia osadzające się na jej powierzchni mogą zwęglić się i stać punktem powstawania łuku elektrycznego. Pracę należy przerwać natychmiast po zauważeniu błysków, trzasków lub nadpalenia.
Po odłączeniu kuchenki można obejrzeć płytkę od strony komory. Do wymiany kwalifikują ją zwęglenia, przepalenia, rozwarstwienia i ubytki. Trzeba również skontrolować powierzchnię pod osłoną. Jeśli widać wypaloną blachę, stopiony fragment falowodu albo uszkodzoną antenę magnetronu, sama nowa płytka nie usuwa przyczyny.
Nową osłonę należy dobrać po kształcie, wymiarach i rozmieszczeniu mocowań. Arkusz uniwersalny można przyciąć wyłącznie jako dokładne odwzorowanie starej płytki: bez szczelin odsłaniających falowód i bez metalowych zadziorów przy mocowaniach. Nie wolno malować ani zaklejać zwęglonej miki przypadkowymi materiałami.
Nie należy uruchamiać urządzenia bez osłony falowodu ani wykonywać próby na pustej komorze. Przed testem trzeba usunąć zabrudzenia, prawidłowo zamontować płytkę i wstawić naczynie odpowiednie do mikrofal z niewielką ilością wody.

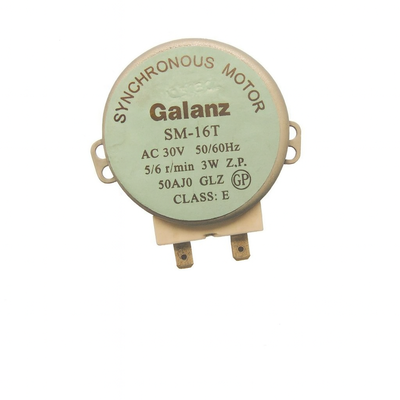

Talerz nie obraca się
Diagnostykę napędu warto zacząć bez zdejmowania obudowy:
- ułożyć talerz prawidłowo na pierścieniu i sprzęgle;
- oczyścić dno komory oraz rolki z tłuszczu i zaschniętych resztek;
- sprawdzić, czy rolki nie są pęknięte albo spłaszczone;
- obejrzeć gniazdo w spodzie talerza i sprzęgło pod kątem wyrobienia;
- obrócić pierścień ręcznie i sprawdzić, czy nie zacina się na zabrudzeniach.
Jeżeli sprzęgło obraca się bez talerza, ale zatrzymuje po obciążeniu, możliwy jest pęknięty zabierak lub silnik o zbyt małym momencie. Sam pomiar ciągłości uzwojenia potwierdza jedynie, że nie ma pełnej przerwy. Nie pozwala ocenić przekładni, pracy pod obciążeniem ani zwarć ujawniających się po nagrzaniu.
Talerz do MO 1770 G ma średnicę znamionową 245 mm, ale średnica nie jest jedynym kryterium. Należy porównać profil spodu, sposób współpracy ze sprzęgłem i podparcie na pierścieniu. Talerz o właściwej średnicy, lecz innym gnieździe, może kołysać się lub nie przenosić napędu.
Drzwi, zamek i mikroprzełączniki
Kuchenki mikrofalowej nie wolno używać, jeśli drzwi są wygięte, zawiasy lub zamki są luźne, szyba jest uszkodzona albo powierzchnie przylegania nie zamykają się równomiernie. Nie należy dociskać drzwi podczas pracy ani regulować zaczepów metodą prób i błędów.
Przy problemach z uruchomieniem najpierw ogląda się zaczepy drzwi, sprężynę zamka, zawiasy i uchwyt mikroprzełączników. Pęknięty wspornik może powodować, że sprawny elektrycznie przełącznik nie zmienia stanu we właściwym momencie.
Mikroprzełączniki bada się po odłączeniu zasilania i zdjęciu przewodów z kontrolowanego elementu. Miernik powinien wykazać zmianę między ciągłością a przerwą podczas naciskania trzpienia, odpowiednio do zacisków COM, NO i NC. Trzeba sprawdzić każdy element zgodnie ze schematem danej wersji, ponieważ układ blokad może zawierać kilka przełączników o różnych funkcjach. Nie wolno ich mostkować w celu uruchomienia kuchenki.
Po naprawie drzwi, blokad, falowodu lub układu wytwarzania mikrofal serwis powinien sprawdzić kolejność działania zabezpieczeń, prawidłowe domknięcie, kompletność ekranów oraz poziom emisji mikrofal odpowiednim miernikiem.
Dostęp do części i wymiana
Talerz, pierścień obrotowy i sprzęgło dostępne od strony komory można wyjąć po odłączeniu urządzenia. Płytkę mikową demontuje się również od strony komory, zwracając uwagę na sposób jej osadzenia, aby nie uszkodzić mocowania ani krawędzi falowodu.
Dostęp do silnika talerza, wentylatora, panelu, mikroprzełączników i obwodów wewnętrznych wymaga demontażu odpowiednich osłon. Droga dostępu zależy od podzespołu; nie należy odkręcać przypadkowych blach ani uruchamiać urządzenia z niekompletną obudową. Przed rozłączeniem przewodów technik powinien udokumentować ich położenie i sprawdzić, czy złącza nie noszą śladów przegrzania.
Po wymianie należy upewnić się, że przewody nie dotykają wentylatora, transformatora ani ostrych krawędzi, wszystkie ekrany i osłony wróciły na miejsce, a otwory wentylacyjne pozostały drożne. Pierwszą próbę wykonuje się z odpowiednim obciążeniem w komorze, obserwując pracę talerza, wentylatora i obu trybów grzania.
Jak dobrać część do Amica MO 1770 G
Podstawą doboru są dane z tabliczki znamionowej:
- pełny model MO 1770 G;
- kod wyrobu 1103006;
- 14-cyfrowy numer fabryczny.
Sam wygląd podzespołu nie wystarcza. Magnetrony mogą mieć podobną obudowę, lecz inne mocowanie, kierunek wyprowadzenia anteny, parametry i układ chłodzenia. Silniki talerza różnią się napięciem, mocą, prędkością, kierunkiem pracy i kształtem wałka. Kondensatory oraz bezpieczniki wymagają zgodności parametrów znamionowych, a elementy drzwi — właściwej strony montażu i geometrii zaczepów.
Przy talerzu i pierścieniu porównaj średnicę, profil spodu oraz rozstaw rolek. Przy płytce mikowej sprawdź kształt, wymiary i mocowanie. Przy elementach panelu zweryfikuj oznaczenia zespołu oraz układ złączy. Numer części ze starego elementu jest pomocny, ale powinien zostać potwierdzony dla kodu wyrobu 1103006.
Jeżeli tabliczka wskazuje inny kod lub wariant modelu, przejdź do kategorii kuchenek mikrofalowych Amica z tej grupy i wyszukaj właściwe oznaczenie. Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej oraz oznaczeń wymontowanej części.
FAQ – części i naprawa Amica MO 1770 G
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, wentylator i oświetlenie mogą działać, mimo że obwód wysokiego napięcia nie zasila magnetronu albo sam magnetron nie wytwarza mikrofal. Trzeba oddzielnie sprawdzić tor grzania.
Czy dobry pomiar omomierzem potwierdza sprawność magnetronu?
Nie. Omomierz pozwala wykryć przerwę włókna lub zwarcie zacisku do obudowy. Nie sprawdza emisji mikrofal, zachowania pod wysokim napięciem ani usterki pojawiającej się po rozgrzaniu.
Czy można nadal używać kuchenki, gdy płytka mikowa jest nadpalona?
Nie należy jej uruchamiać do czasu usunięcia przyczyny. Zwęglona płytka może ponownie iskrzyć i doprowadzić do uszkodzenia falowodu lub anteny magnetronu. Przed wymianą trzeba obejrzeć także blachę pod osłoną.
Dlaczego nowy bezpiecznik ponownie się przepala?
Bezpiecznik zwykle reaguje na inną usterkę. Znaczenie ma moment przepalenia: po podłączeniu zasilania podejrzewa się inne obwody niż wtedy, gdy następuje to dopiero po uruchomieniu mikrofal. Do sprawdzenia mogą być blokady drzwi, przewody oraz podzespoły WN.
Czy do MO 1770 G pasuje każdy talerz o średnicy 24,5 cm?
Nie. Oprócz średnicy trzeba porównać profil i gniazdo na spodzie talerza oraz sposób współpracy ze sprzęgłem i pierścieniem. Różnice te mogą uniemożliwić stabilny obrót.
Jakie dane przesłać, aby dobrać właściwą część?
Prześlij czytelne zdjęcie tabliczki z modelem MO 1770 G, kodem wyrobu 1103006 i pełnym 14-cyfrowym numerem fabrycznym. Dodaj zdjęcia części, jej oznaczeń, złączy oraz mocowania.
