1103016 - AMG20M70GBIV (AMG20M70GBIV) Amica
Części do kuchenki mikrofalowej Amica AMG20M70GBIV o kodzie wyrobu 1103016 pomagają usunąć brak grzania, iskrzenie, problemy z drzwiami, grillem lub napędem talerza. Przed zakupem ustal, który obwód nie działa, i porównaj część z pełnymi danymi z tabliczki znamionowej — sam wygląd podzespołu nie potwierdza zgodności.
Części do mikrofalówki Amica AMG20M70GBIV — od objawu do diagnozy
AMG20M70GBIV to wolnostojąca kuchenka mikrofalowa Amica ze sterowaniem mechanicznym, talerzem o średnicy 245 mm oraz grillem kwarcowym. Kod wyrobu tego wykonania to 1103016. Dwa pokrętła sterują wyborem funkcji i czasem pracy, dlatego usterki programatora mechanicznego mogą dawać inne objawy niż awaria magnetronu lub obwodu wysokiego napięcia.
Przed wyborem części warto rozdzielić problem na kilka grup: urządzenie w ogóle nie startuje, pracuje bez podgrzewania, iskrzy, nie obraca talerza albo nie działa wyłącznie grill. Każdy z tych objawów wymaga innej kolejności sprawdzania.
Mikrofalówka nie uruchamia się
Jeżeli po obróceniu pokrętła czasu nie włącza się oświetlenie, wentylator ani talerz, najpierw sprawdź czynności niewymagające demontażu:
- Podłącz do tego samego gniazda inne urządzenie o niewielkiej mocy, aby wykluczyć brak zasilania.
- Obejrzyj przewód i wtyczkę. Kuchenki z uszkodzonym przewodem nie należy uruchamiać.
- Upewnij się, że drzwi domykają się bez oporu, a zaczepy nie są pęknięte lub przesunięte.
- Przy nastawie krótszej niż dwie minuty obróć regulator czasu najpierw poza oznaczenie dwóch minut, a następnie cofnij go do żądanego czasu — taką procedurę przewiduje instrukcja tego modelu.
Jeśli zasilanie jest prawidłowe, a kuchenka pozostaje martwa, możliwe są: przepalony bezpiecznik sieciowy, przerwa w przewodzie, uszkodzenie zabezpieczenia termicznego, mikroprzełącznika drzwi albo programatora. Przepalony bezpiecznik nie wskazuje jeszcze przyczyny awarii. Włożenie kolejnego bez sprawdzenia obwodu może zakończyć się jego ponownym przepaleniem.
Technik może sprawdzić bezpiecznik pomiarem ciągłości po wyjęciu go z obwodu. Brak ciągłości potwierdza przepalenie, ale przed wymianą trzeba szukać zwarcia, śladów przegrzania i uszkodzonych konektorów. Nie wolno zastępować bezpiecznika drutem ani wariantem o innym prądzie, napięciu czy charakterystyce.
Kuchenka pracuje, ale nie podgrzewa
Obracający się talerz, działająca lampka i odgłos wentylatora nie potwierdzają pracy magnetronu. Brak grzania może powodować między innymi:
- niedomknięcie drzwi lub niewłaściwe przełączanie mikroprzełączników blokady;
- wypalone styki programatora mechanicznego;
- przerwa albo przegrzanie połączenia konektorowego;
- uszkodzenie bezpiecznika wysokiego napięcia, jeśli występuje w danym wykonaniu;
- uszkodzenie diody, kondensatora, transformatora lub magnetronu.
Jeśli urządzenie grzeje tylko przy wybranych położeniach pokrętła, reaguje na poruszanie regulatorem albo przerywa zawsze w podobnym miejscu skali, bardziej podejrzane są styki programatora lub jego mechanizm niż całkowicie niesprawny magnetron. Nadal trzeba jednak sprawdzić połączenia i blokady drzwi.
Co można sprawdzić miernikiem
Poniższe czynności dotyczą wnętrza urządzenia i obwodu wysokiego napięcia. Wymagają kwalifikacji, doświadczenia, właściwych narzędzi, procedury bezpiecznego rozładowania i potwierdzenia braku napięcia. Nie są przeznaczone dla osoby bez przygotowania. Kondensator może zachować niebezpieczny ładunek po wyjęciu wtyczki.
- Mikroprzełączniki drzwi: po odłączeniu przewodów od badanego przełącznika sprawdza się zmianę stanu styków podczas wciskania i zwalniania trzpienia. Wynik musi odpowiadać oznaczeniom COM, NO i NC konkretnego elementu. Sama ciągłość nie wystarcza, jeśli uchwyt przełącznika jest pęknięty lub zaczep drzwi nie dociska go we właściwym momencie.
- Magnetron: między zaciskami żarzenia zwykle występuje bardzo mała rezystancja, a między każdym zaciskiem i metalową obudową powinna być przerwa. Zwarcie do obudowy oznacza uszkodzenie. Poprawny wynik takiego testu nie potwierdza jednak, że magnetron wytwarza mikrofale pod obciążeniem.
- Kondensator WN: mierzy się pojemność i porównuje ją z oznaczeniem na obudowie, a także sprawdza brak zwarcia do metalowej obudowy. Zgodna pojemność nie wyklucza przebicia pojawiającego się dopiero przy wysokim napięciu.
- Dioda WN: zwykły tryb testu diody w multimetrze może mieć zbyt niskie napięcie, przez co sprawna dioda będzie pozornie nieprzewodząca w obu kierunkach. Badanie wymaga odpowiedniej metody serwisowej; zwarcie w obu kierunkach lub przewodzenie w niewłaściwą stronę wskazuje na usterkę.
- Transformator i programator: pomiar uzwojeń może wykazać przerwę lub zwarcie do rdzenia, lecz nie rozstrzyga wszystkich uszkodzeń występujących pod obciążeniem. Pomiary napięcia podczas pracy należą wyłącznie do wykwalifikowanego serwisanta.
Nie należy wymieniać magnetronu tylko dlatego, że kuchenka nie grzeje. Najpierw trzeba potwierdzić zasilanie jego obwodu, stan blokad drzwi, programatora, połączeń oraz elementów wysokiego napięcia. Znane są przypadki, w których podstawowe pomiary magnetronu wypadały poprawnie, a dopiero po wykluczeniu pozostałych elementów skuteczna okazała się jego wymiana — pokazuje to ograniczenie pomiaru omomierzem.
Iskrzenie, trzaski i nadpalona płytka mikowa
Iskrzenie w komorze może wynikać z pozostawienia metalowego przedmiotu, zabrudzenia tłuszczem, odprysku powłoki, zwęglenia płytki mikowej albo uszkodzenia anteny magnetronu. Po zauważeniu łuku elektrycznego przerwij pracę i nie uruchamiaj urządzenia ponownie bez oględzin.
Po odłączeniu zasilania można obejrzeć wnętrze bez zdejmowania obudowy. Płytka mikowa znajduje się na ściance komory i osłania kanał falowodu. Ciemne drobiny jedzenia można ostrożnie usunąć, ale płytkę z wypaloną dziurą, rozwarstwieniem lub zwęgloną krawędzią należy wymienić. Nowy arkusz musi mieć odpowiednią grubość, kształt, otwory i sposób mocowania.
Sama wymiana miki nie wystarczy, gdy za osłoną widać zwęglenie falowodu, stopioną osłonę anteny magnetronu lub głębokie uszkodzenie powłoki komory. Takie miejsca mogą ponownie inicjować łuk. Nie uruchamiaj mikrofalówki bez prawidłowo zamontowanej osłony i nie testuj jej na pusto.
Talerz nie obraca się lub hałasuje
Najpierw wyjmij szklany talerz oraz pierścień z rolkami i oczyść dno komory. W tym modelu talerz powinien być prawidłowo osadzony na sprzęgle napędu, a rolki muszą poruszać się swobodnie. Okruchy i zaschnięty tłuszcz mogą powodować szarpanie lub głośną pracę bez awarii silnika.
| Objaw | Co sprawdzić | Jak rozumieć wynik |
| Talerz stoi, ale słychać napęd | Osadzenie talerza, sprzęgło i pierścień | Pęknięte gniazdo sprzęgła albo zablokowane rolki mogą uniemożliwić przeniesienie napędu |
| Talerz rusza bez obciążenia, lecz zatrzymuje się z naczyniem | Sprzęgło, opory rolek i moment silnika | Zużyty silnik może zachować ciągłość elektryczną, ale nie rozwijać dostatecznego momentu |
| Talerz nie obraca się i silnika nie słychać | Przewody, silnik oraz styki programatora | Przerwa uzwojenia wskazuje na silnik; prawidłowa ciągłość nie potwierdza jego zasilania |
| Talerz obraca się skokowo i hałasuje | Czystość dna, rolki i osiowe osadzenie | Najpierw usuń opory mechaniczne, dopiero potem oceniaj silnik |
Dostęp do sprzęgła i pierścienia uzyskuje się od strony komory. Dostęp do silnika zwykle wymaga otwarcia dolnej części obudowy, dlatego powinien być wykonywany zgodnie z procedurą serwisową. Przed odłączeniem przewodów trzeba oznaczyć ich położenie i zabezpieczyć je przed przypadkowym kontaktem z obudową.
Grill nie grzeje, ale mikrofale działają

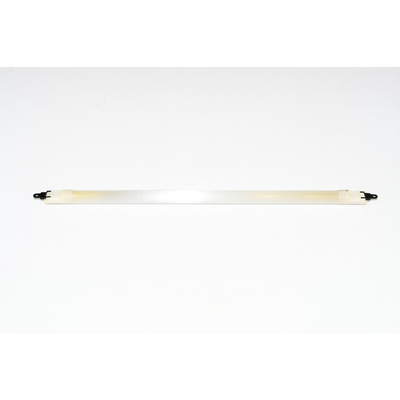

AMG20M70GBIV ma grill kwarcowy będący oddzielnym obwodem grzejnym. Jeśli potrawa nagrzewa się w trybie mikrofal, ale grzałka nie działa po wybraniu grilla, magnetron nie jest pierwszym podejrzanym. Sprawdzenia wymagają grzałka, jej połączenia, zabezpieczenie termiczne i odpowiednie styki programatora.
Grzałkę odłączoną od instalacji można zbadać pod kątem ciągłości oraz przebicia do obudowy. Przerwa wskazuje na uszkodzenie elementu. Prawidłowa rezystancja nie wyklucza wypalonego konektora lub braku zasilania z programatora. Parametry nowej grzałki muszą odpowiadać katalogowemu wykonaniu urządzenia; nie należy dobierać jej wyłącznie po długości rurki.
Dostęp do części i bezpieczna wymiana
Bez zdejmowania metalowej obudowy użytkownik może wyjąć talerz, pierścień z rolkami, ruszt i sprzęgło dostępne od strony komory oraz wykonać oględziny drzwi i płytki mikowej. Przed pracą poczekaj, aż grill i komora całkowicie ostygną.
Demontaż obudowy odsłania transformator, kondensator i przewody obwodu wysokiego napięcia. Odłączenie urządzenia od gniazda nie jest tu wystarczającą procedurą zabezpieczenia. Naprawa wymaga kontrolowanego rozładowania kondensatora odpowiednim wyposażeniem, sprawdzenia braku napięcia oraz — po złożeniu — oceny prawidłowego działania blokad drzwi i szczelności ekranowania mikrofalowego.
Nie wolno:
- mostkować mikroprzełączników drzwi ani uruchamiać urządzenia z otwartą obudową;
- zastępować bezpiecznika prowizorycznym przewodnikiem;
- wykonywać prób z odłączonymi osłonami falowodu;
- uruchamiać pustej komory w celu sprawdzenia magnetronu;
- pozostawiać luźnych konektorów lub zmieniać ich kolejności bez dokumentacji.
Jak dobrać część do Amica AMG20M70GBIV
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model AMG20M70GBIV;
- kod wyrobu 1103016;
- 14-cyfrowy numer fabryczny.
Sam model lub podobny wygląd części może nie rozróżniać wszystkich zmian produkcyjnych. Przy podzespołach elektrycznych porównaj numer katalogowy, oznaczenie producenta elementu, napięcie, moc lub pojemność, rodzaj złączy i mocowania. Dla talerza, pierścienia i sprzęgła znaczenie mają średnica, profil środkowego gniazda, wysokość oraz rozmieszczenie rolek.
Szczególnej ostrożności wymagają programatory, mikroprzełączniki i elementy wysokiego napięcia. Podobna obudowa lub identyczna liczba pinów nie potwierdza układu styków ani parametrów. Magnetron należy dobierać katalogowo, z uwzględnieniem położenia anteny, kierunku chłodzenia, mocowania i przyłączy — nie tylko zbliżonej mocy urządzenia.
Jeżeli oznaczenia z tabliczki nie odpowiadają tej stronie, przejdź do kategorii kuchenek mikrofalowych mechanicznych Amica i odszukaj właściwy wariant. W razie wątpliwości przygotuj czytelne zdjęcie całej tabliczki oraz oznaczeń demontowanej części.
FAQ — części do Amica AMG20M70GBIV
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Napęd talerza, oświetlenie i wentylator mogą działać mimo usterki obwodu wysokiego napięcia lub magnetronu. Objaw trzeba zestawić ze stanem blokad drzwi, programatora, bezpieczników, diody, kondensatora i transformatora.
Czy można sprawdzić magnetron zwykłym multimetrem?
Można wykryć przerwę żarzenia lub zwarcie zacisku do obudowy. Poprawny wynik nie potwierdza emisji mikrofal pod obciążeniem, dlatego nie stanowi samodzielnej podstawy do zakupu magnetronu.
Dlaczego nowy bezpiecznik ponownie się przepala?
Bezpiecznik zwykle reaguje na inną nieprawidłowość, na przykład zwarcie diody lub kondensatora, uszkodzenie magnetronu, przewodów albo niewłaściwą sekwencję przełączników drzwi. Nie należy montować kolejnych bez ustalenia przyczyny.
Czy płytkę mikową można dociąć z arkusza?
Tak, jeżeli materiał ma właściwą grubość i zostanie dokładnie odwzorowany kształt, otwory oraz krawędzie starej osłony. Przed montażem trzeba ocenić stan falowodu i anteny magnetronu; zwęglonego miejsca nie wolno jedynie przykryć nową miką.
Co sprawdzić, gdy talerz nie obraca się, ale mikrofalówka grzeje?
Zacznij od ułożenia talerza, sprzęgła, pierścienia z rolkami i czystości dna. Dopiero po wykluczeniu oporów mechanicznych sprawdza się silnik, przewody oraz styki programatora.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Dla urządzenia Amica potrzebne są model AMG20M70GBIV, kod wyrobu 1103016 i 14-cyfrowy numer fabryczny. Dodatkowo warto podać pełne oznaczenia starego podzespołu i przesłać jego zdjęcie.
