Części do kuchenki mikrofalowej Amica AMG20M70V o kodzie wyrobu 1103020 obejmują elementy napędu talerza, drzwi, wentylacji, sterowania i układu grzania. Przed zakupem ustal, czy przyczyną jest uszkodzona część, niewłaściwe ułożenie wyposażenia albo zabrudzenie komory. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Amica AMG20M70V 1103020 – najważniejsze dane urządzenia
AMG20M70V jest wolnostojącą kuchenką mikrofalową o sterowaniu mechanicznym, pojemności 20 l i znamionowej mocy wyjściowej mikrofal 700 W. Urządzenie ma dwa pokrętła, sześć poziomów mocy oraz talerz obrotowy o średnicy 245 mm. Kod wyrobu tego wariantu to 1103020.
Sterowanie mechaniczne ma znaczenie podczas diagnozy. Po ustawieniu poziomu mocy i czasu kuchenka rozpoczyna pracę automatycznie. Przy czasie krótszym niż dwie minuty producent zaleca najpierw obrócić regulator poza oznaczenie dwóch minut, a następnie cofnąć go do żądanej wartości. Nieprawidłowe ustawienie pokrętła może więc sprawiać wrażenie usterki timera.
Od objawu do właściwej grupy części
| Objaw | Co sprawdzić najpierw | Możliwe części wymagające dalszej kontroli |
| Kuchenka nie uruchamia się | gniazdko, przewód, domknięcie drzwi, ustawienie timera | bezpiecznik sieciowy, termostat, timer, zamek i mikroprzełączniki drzwi |
| Talerz i wentylator pracują, ale potrawa pozostaje zimna | poprawne zamknięcie drzwi oraz rzeczywisty przyrost temperatury potrawy lub wody | bezpiecznik WN, dioda i kondensator WN, transformator, magnetron, styki timera |
| Talerz się nie obraca, lecz kuchenka grzeje | ułożenie talerza, pierścienia i krzyżaka, zabrudzenie dna komory | krzyżak, pierścień z rolkami, silnik talerza, przewody lub styki sterujące |
| W komorze pojawiają się iskry | naczynie, metalowe elementy, płytka mikowa, powłoka komory i krzyżak | płytka mikowa, zabierak talerza; stan falowodu i magnetronu powinien ocenić serwisant |
| Słychać tarcie lub stukanie talerza | czystość bieżni, rolki pierścienia, osadzenie talerza | pierścień, krzyżak albo niewłaściwy talerz |
| Czuć spaleniznę lub słychać bardzo głośne buczenie | natychmiast przerwać pracę | połączenia, transformator, kondensator, magnetron, wentylator lub zwęglona płytka mikowa |
Jeden objaw nie wskazuje automatycznie części do wymiany. Przykładowo brak obrotów talerza nie przesądza o uszkodzeniu silnika, a obracający się talerz i działające światło nie potwierdzają sprawności obwodu wytwarzającego mikrofale.
Kuchenka nie włącza się
Najpierw można bez demontażu sprawdzić gniazdko innym urządzeniem, obejrzeć przewód zasilający i upewnić się, że drzwi zatrzaskują się bez luzu. Pokrętło czasu powinno faktycznie uruchomić mechanizm timera; przy bardzo krótkim czasie należy zastosować opisaną wcześniej metodę obrócenia regulatora poza dwie minuty i cofnięcia go.
Jeżeli urządzenie reaguje na poruszanie drzwiami albo trzeba je dociskać, podejrzenie pada na zaczepy, dźwignię zamka, mocowanie drzwi lub mikroprzełączniki. Nie należy regulować zamka na próbę ani mostkować jego styków. Układ blokad ma przerwać pracę po otwarciu drzwi.
Serwisant może sprawdzić odłączone mikroprzełączniki miernikiem w funkcji ciągłości lub pomiaru rezystancji. Trzeba zidentyfikować zaciski COM, NO i NC oraz porównać stan spoczynkowy ze stanem po prawidłowym naciśnięciu dźwigni. Sam poprawny pomiar ręcznie wciśniętego przełącznika nie wyklucza zużycia zamka: zaczep drzwi może nie naciskać go we właściwej kolejności albo z odpowiednim skokiem.
Mikrofalówka pracuje, ale nie grzeje
Bez otwierania obudowy można przeprowadzić próbę funkcjonalną z jednakową ilością wody, tym samym naczyniem, czasem i temperaturą początkową. Wyraźny wzrost temperatury potwierdza wytwarzanie energii mikrofalowej, ale nie pozwala wskazać konkretnej części ani dokładnie ocenić mocy urządzenia.
Jeżeli talerz, wentylator i oświetlenie działają, lecz woda pozostaje zimna, możliwa jest usterka obwodu wysokiego napięcia albo styków zasilających ten obwód. Diagnostyka obejmuje między innymi:
- kontrolę ciągłości bezpiecznika wysokiego napięcia po odłączeniu go od obwodu;
- pomiar pojemności kondensatora i porównanie wyniku z oznaczeniem na jego obudowie;
- sprawdzenie diody WN metodą uwzględniającą jej wysokie napięcie przewodzenia — zwykły tryb testu diody w multimetrze może błędnie wskazywać przerwę;
- kontrolę uzwojenia żarzenia magnetronu i braku przejścia pomiędzy jego zaciskami a metalową obudową;
- oględziny konektorów, izolacji, anteny magnetronu oraz uzwojeń transformatora.
Pomiar magnetronu omomierzem wykrywa przerwę grzejnika lub zwarcie do obudowy, lecz nie potwierdza zdolności magnetronu do wytwarzania mikrofal pod obciążeniem. Podobnie prawidłowa pojemność kondensatora przy niskim napięciu pomiarowym nie wyklucza przebicia występującego dopiero podczas pracy.
Obwód wysokiego napięcia kuchenki może pozostawać niebezpieczny także po wyjęciu wtyczki. Opisane pomiary wewnętrzne wymagają kwalifikacji, procedury bezpiecznego rozładowania, odpowiednich narzędzi i znajomości konstrukcji urządzenia. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno wykonywać prowizorycznych zwarć kondensatora ani uruchamiać urządzenia ze zdjętą obudową.
Dlaczego talerz nie obraca się
W pierwszej kolejności wyjmij z odłączonego urządzenia szklany talerz i pierścień z rolkami. Oczyść bieżnię na dnie komory, sprawdź, czy rolki obracają się swobodnie, a pierścień nie jest pęknięty lub odkształcony. Następnie obejrzyj krzyżak łączący talerz z osią silnika. Pęknięte gniazdo może ślizgać się na osi, mimo że sam silnik pracuje.
Po ponownym montażu środek talerza musi prawidłowo osiąść na krzyżaku, a jego obwód na rolkach. Jeżeli napęd porusza się bez talerza, ale zatrzymuje pod jego ciężarem, przyczyną może być wyrobiony krzyżak, zablokowany pierścień albo osłabiony silnik. Wymiana silnika bez sprawdzenia tych elementów może nie usunąć usterki.
Pomiar ciągłości uzwojenia silnika wykonuje się po odłączeniu jego przewodów. Przerwa wskazuje na uszkodzenie uzwojenia, lecz prawidłowa rezystancja nie potwierdza odpowiedniego momentu obrotowego. Pomiar napięcia podczas pracy wymaga otwartej obudowy i jest czynnością serwisową wykonywaną z uwzględnieniem napięcia znamionowego konkretnego silnika.
Dostęp do silnika talerza zwykle uzyskuje się od spodu urządzenia, ale sposób demontażu dolnej osłony zależy od wykonania obudowy. Krzyżaka nie należy wyrywać: w części konstrukcji zsuwa się go od strony komory, a w innych dostęp do mocowania wymaga podejścia od dołu.
Iskrzenie, płytka mikowa i uszkodzenia komory
Po zauważeniu iskier należy natychmiast zatrzymać kuchenkę. Dalsza praca może powiększyć zwęglenie, uszkodzić powłokę komory, falowód lub antenę magnetronu.
Najpierw usuń z komory naczynie i sprawdź, czy nie ma ono metalowego obrzeża, zdobienia, folii albo zamknięcia z drutu. Następnie, po odłączeniu zasilania, obejrzyj:

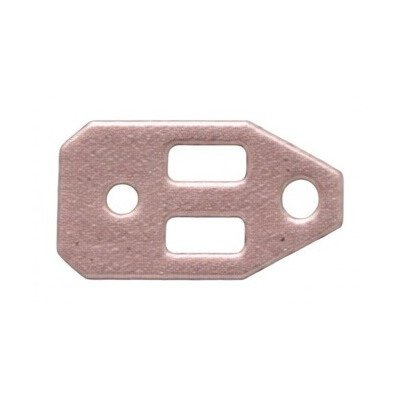

- jasnobrązową płytkę mikową osłaniającą wylot falowodu;
- ściany i dno komory pod kątem zwęglenia, odprysków oraz odsłoniętego metalu;
- krzyżak talerza i obszar wokół osi silnika;
- wewnętrzną powierzchnię drzwi, siatkę oraz powierzchnie przylegania.
Tłuszcz i resztki jedzenia na płytce mikowej mogą ulec zwęgleniu i stać się drogą wyładowania. Płytkę z przebarwionym, kruchym, przepalonym albo rozwarstwionym fragmentem należy wymienić. Nowa osłona musi odpowiadać wymiarami, grubością i rozmieszczeniem mocowań. Kuchenki nie wolno uruchamiać bez osłony mikowej.
Sama wymiana płytki nie wystarcza, jeżeli za nią widać wypalenie falowodu lub uszkodzenie anteny magnetronu. Po naprawach drzwi, blokad, falowodu albo elementów ekranujących urządzenie powinno zostać skontrolowane przez serwis wyposażony w odpowiedni miernik upływu mikrofal.
Dostęp do części i zakres bezpiecznej wymiany
Talerz, pierścień z rolkami i część krzyżaków można wyjąć od strony komory bez zdejmowania obudowy. Przed montażem należy oczyścić miejsca podparcia i porównać profil środkowego gniazda nowego talerza z zabierakiem.
Płytka mikowa również znajduje się w komorze, lecz jej sposób mocowania trzeba ocenić przed demontażem. Nie należy wyginać nowej płytki, pozostawiać postrzępionych krawędzi ani zmniejszać jej powierzchni w sposób odsłaniający falowód.
Timer, mikroprzełączniki, termostat, wentylator, transformator, magnetron oraz elementy wysokiego napięcia znajdują się pod metalową obudową. Ich wymiana wymaga oznaczenia przewodów przed odłączeniem, zachowania oryginalnego prowadzenia izolacji i przewodów oraz sprawdzenia funkcji blokad po złożeniu. Osłona zewnętrzna jest częścią ekranowania urządzenia, dlatego musi zostać zamontowana kompletnie i bez deformacji.
Jak dobrać części do Amica AMG20M70V
Nie dobieraj części wyłącznie po napisie AMG20M70V lub podobnym wyglądzie. Dla urządzenia Amica przygotuj:
- pełny model: AMG20M70V;
- kod wyrobu: 1103020;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie wymontowanej części, jeżeli jest czytelne.
Przy talerzu ważne są nie tylko potwierdzona dla tego modelu średnica 245 mm, ale również kształt i wysokość środkowego gniazda. Przy silniku trzeba porównać napięcie, moc, prędkość, kierunek obrotu, kształt osi, rozstaw mocowań i złącze. Mikroprzełączniki mogą wyglądać identycznie, a różnić się funkcją styków lub obciążalnością. Kondensator, bezpiecznik, transformator i magnetron muszą odpowiadać specyfikacji układu, a nie tylko pasować mechanicznie.
Jeżeli oznaczenie na tabliczce nie zgadza się z kodem 1103020, przejdź do kategorii kuchenek mikrofalowych mechanicznych Amica i wybierz właściwy wariant. Przed zamówieniem najlepiej porównać wszystkie trzy identyfikatory urządzenia oraz numer części.
FAQ – części i naprawa Amica AMG20M70V
Czy talerz 245 mm będzie pasował do AMG20M70V?
Średnica 245 mm jest zgodna z dokumentacją modelu, ale nie gwarantuje dopasowania. Trzeba również porównać profil środkowego gniazda, jego wysokość oraz współpracę z krzyżakiem.
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Podobny objaw mogą powodować drzwi i mikroprzełączniki, timer, bezpiecznik wysokiego napięcia, dioda, kondensator, transformator albo połączenia. Magnetron należy oceniać dopiero po sprawdzeniu prostszych przyczyn.
Czy można używać mikrofalówki, gdy talerz się nie obraca?
Nie jest to zalecane. Potrawa może nagrzewać się nierównomiernie, a zatrzymany napęd może dalej przeciążać uszkodzony krzyżak lub silnik. Najpierw sprawdź ułożenie talerza, pierścień i zabierak.
Czy można uruchomić kuchenkę bez płytki mikowej?
Nie. Płytka osłania falowód i magnetron przed zabrudzeniami. Praca bez niej sprzyja osadzaniu tłuszczu, wyładowaniom i uszkodzeniu droższych podzespołów.
Gdzie znajduje się tabliczka znamionowa Amica AMG20M70V?
Należy szukać jej na obudowie urządzenia, często z tyłu lub w okolicy ramy komory. Do doboru przygotuj model, kod wyrobu 1103020 oraz pełny 14-cyfrowy numer fabryczny.
