Części do kuchenki mikrofalowej Amica AMMF20M1GI o kodzie wyrobu 1103070 pomagają usunąć m.in. brak grzania, iskrzenie, problemy z drzwiami, grillem lub napędem talerza. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza jej zgodności.
Amica AMMF20M1GI 1103070 – jakie części mogą wymagać wymiany?
AMMF20M1GI to wolnostojąca kuchenka mikrofalowa ze sterowaniem mechanicznym, funkcją mikrofali o mocy znamionowej 700 W oraz grillem kwarcowym o mocy 1000 W. Ma talerz obrotowy o średnicy podawanej przez producenta jako 25,5 cm. Informacje te pomagają rozpoznać wersję urządzenia, ale nie zastępują zgodności katalogowej konkretnego podzespołu.
W zależności od objawu naprawa może dotyczyć elementów wyposażenia komory, napędu talerza, drzwi, programatora mechanicznego, zabezpieczeń termicznych, grzałki grilla lub układu wytwarzania mikrofal. Nie należy zakładać, że część jest uszkodzona tylko dlatego, że występuje na liście produktów dla urządzenia.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Kuchenka nie reaguje | gniazdo, przewód, bezpiecznik, termostat, styki programatora, blokada drzwi | zasilanie gniazda, stan wtyczki i przewodu, domknięcie drzwi | sprawne gniazdo nie potwierdza sprawności zabezpieczeń wewnętrznych; przepalony bezpiecznik jest skutkiem lub zabezpieczeniem, a nie pełną diagnozą |
| Światło, wentylator i talerz działają, lecz potrawa pozostaje zimna | mikrowyłącznik drzwi, styki programatora, termostat, połączenia, bezpiecznik WN, dioda, kondensator, transformator lub magnetron | porównawczy test ogrzewania wody, dźwięk pracy, zapach, stan drzwi | działanie napędów nie dowodzi, że układ mikrofalowy jest zasilany; nie należy od razu kupować magnetronu |
| Talerz nie obraca się, ale kuchenka grzeje | źle ułożony talerz, pierścień z rolkami, krzyżak, sprzęgło lub silnik napędu | ułożenie i swobodę ruchu elementów dostępnych w komorze | pęknięty zabierak lub zablokowane rolki można rozpoznać wzrokowo; sprawne elementy mechaniczne kierują diagnostykę w stronę silnika lub jego zasilania |
| Iskrzenie przy bocznej ścianie komory | zabrudzona lub zwęglona płytka mikowa, tłuszcz w okolicy falowodu, uszkodzenie powłoki komory | miejsce powstawania łuku, stan miki i powierzchni pod nią | wymiana samej płytki nie wystarczy, jeśli pod nią pozostało zwęglenie albo uszkodzona jest metalowa powierzchnia falowodu |
| Grill nie grzeje, ale mikrofale działają | grzałka kwarcowa, jej mocowania i łączniki, termostat, styki programatora lub przewody | właściwe ustawienie trybu, oględziny zimnej grzałki i połączeń | pęknięta rura kwarcowa wskazuje na uszkodzenie; brak widocznych zmian nie wyklucza przerwy elektrycznej |
| Bezpiecznik przepala się przy otwieraniu lub zamykaniu drzwi | uszkodzony mikrowyłącznik, nieprawidłowa kolejność jego przełączania, zużyty zaczep lub uchwyt zespołu blokady | mechanikę zaczepów i komplet przełączników drzwiowych | wymiana bezpiecznika bez usunięcia przyczyny może zakończyć się jego ponownym przepaleniem |
Mikrofalówka działa, ale nie grzeje – jak potwierdzić objaw?
Do bezpiecznego testu użytkowego wstaw do komory naczynie przeznaczone do mikrofalówek z odmierzoną ilością wody, zanotuj temperaturę początkową i uruchom pełną moc przez około minutę. Po zakończeniu ostrożnie wymieszaj wodę i ponownie zmierz temperaturę. Wyraźny wzrost potwierdza wytwarzanie energii mikrofalowej, natomiast brak lub bardzo mała zmiana wskazuje na problem wymagający dalszej diagnostyki.
Test należy wykonywać zawsze z obciążeniem w komorze. Nie wolno uruchamiać pustej mikrofalówki, ponieważ odbita energia może powodować iskrzenie i uszkodzenie urządzenia. Pomiar temperatury nie wskazuje, która część jest niesprawna, i nie zastępuje pomiaru mocy według procedury serwisowej właściwej dla modelu.
Jeżeli talerz, wentylator i oświetlenie pracują, sterowanie uruchamia przynajmniej część obwodów. Nadal możliwa jest jednak przerwa na stykach programatora, zabezpieczeniu termicznym, blokadzie drzwi albo w obwodzie wysokiego napięcia. Głośniejsze niż wcześniej buczenie, zapach przypalenia lub szybkie przepalanie bezpiecznika są powodem do natychmiastowego przerwania próby.
Co może sprawdzić technik miernikiem?
Przy urządzeniu odłączonym od sieci i odpowiednio zabezpieczonym można sprawdzić:

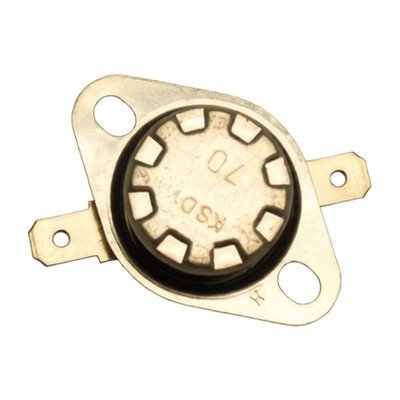

- bezpieczniki i termostaty – pomiar ciągłości wykonuje się po odłączeniu co najmniej jednego wyprowadzenia; przerwa może oznaczać zadziałanie lub uszkodzenie, ale trzeba jeszcze znaleźć jego przyczynę;
- mikrowyłączniki drzwi – każdy przełącznik bada się osobno między zaciskami COM–NO lub COM–NC, obserwując zmianę stanu przy naciskaniu dźwigni; układ i kolejność przełączania muszą odpowiadać schematowi urządzenia;
- grzałkę grilla – pomiar ciągłości może wykazać przerwę, a pomiar między wyprowadzeniem i metalową konstrukcją pomaga wykryć oczywiste zwarcie do obudowy; wynik prawidłowy na zimno nie wykrywa każdej usterki pojawiającej się po rozgrzaniu;
- uzwojenie magnetronu – niska rezystancja między zaciskami i brak przejścia do obudowy wykluczają jedynie część uszkodzeń; taki wynik nie potwierdza, że magnetron rzeczywiście wytwarza mikrofale;
- połączenia i konektory – należy szukać luzu, nadpalenia, przebarwień i przegrzanych zacisków, ponieważ nawet sprawny podzespół nie zadziała przy przerwanym połączeniu.

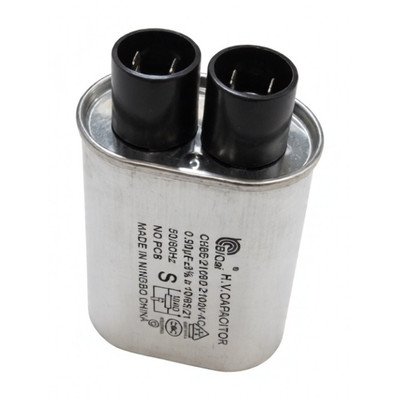

Obwód magnetronu, transformatora, diody i kondensatora pracuje z napięciem grożącym śmiercią. Kondensator może zachować niebezpieczny ładunek po odłączeniu wtyczki. Opisane czynności wewnętrzne, pomiary pod napięciem oraz kontrola obwodu wysokiego napięcia są przeznaczone wyłącznie dla wykwalifikowanego serwisanta z właściwymi narzędziami i procedurą rozładowania. Zwykły test diody lub magnetronu multimetrem nie potwierdza ich pełnej sprawności pod obciążeniem.
Talerz nie obraca się – nie zaczynaj od silnika
Najpierw wyjmij zimny talerz i sprawdź elementy znajdujące się w komorze:
- Oczyść tor, po którym poruszają się rolki pierścienia.
- Sprawdź, czy rolki obracają się swobodnie i nie są pęknięte.
- Obejrzyj centralne sprzęgło lub krzyżak. Wyrobione gniazdo może ślizgać się na osi silnika.
- Ułóż talerz centralnie i upewnij się, że jego dolne przetłoczenie pasuje do zabieraka.
- Obróć zestaw ręcznie bez używania siły. Zacięcia wskazują na problem mechaniczny.

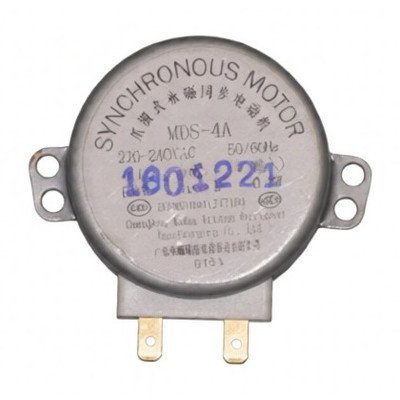

Dopiero po wykluczeniu tych przyczyn ma sens kontrola silnika. W wielu kuchenkach jest on zamontowany pod komorą, lecz sposób dostępu zależy od konstrukcji dolnej osłony. Pomiar uzwojenia może wykazać przerwę, ale sama ciągłość nie potwierdza momentu obrotowego ani prawidłowej pracy pod obciążeniem. Pomiar napięcia zasilającego silnik podczas pracy wymaga otwartego urządzenia i należy do czynności serwisowych.
Nie dobieraj talerza wyłącznie po średnicy. Dla tego modelu producent podaje 25,5 cm, lecz trzeba również porównać profil centralnego mocowania, wysokość przetłoczenia, pierścień z rolkami i krzyżak. Talerz o zbliżonym wymiarze może nie współpracować z napędem lub ocierać o komorę.
Iskrzenie i uszkodzona płytka mikowa
Płytka mikowa osłania wylot falowodu przed tłuszczem i resztkami jedzenia. Przebarwienia powierzchniowe nie zawsze oznaczają konieczność wymiany, ale otwór, rozwarstwienie albo czarne, zwęglone miejsce tworzy drogę dla łuku elektrycznego.
Jeżeli iskry powstają przy płytce:
- Natychmiast przerwij pracę i odłącz urządzenie.
- Po ostygnięciu wyjmij talerz oraz ruszt i dokładnie oczyść komorę.
- Zdemontuj płytkę tylko wtedy, gdy jest dostępna od strony komory bez zdejmowania obudowy zewnętrznej.
- Sprawdź, czy pod miką nie ma tłuszczu, zwęglenia lub uszkodzonej emalii.
- Zamontuj część o zgodnym kształcie, wymiarach, grubości i rozmieszczeniu mocowań.
Arkusz mikowy można przyciąć według nieuszkodzonego wzoru, ale krawędzie i otwory muszą być równe, a płytka nie może odstawać ani odsłaniać falowodu. Nie zastępuj jej kartonem, tworzywem ani przypadkowym izolatorem. Jeżeli metal pod osłoną jest wypalony, w falowodzie widać ślady łuku lub iskrzenie powraca po wymianie, dalsza praca może uszkodzić magnetron.
Drzwi, zamek i mikrowyłączniki bezpieczeństwa
Drzwi mikrofalówki nie są zwykłym elementem obudowy. Zaczepy uruchamiają kilka styków zabezpieczających, a rama i powierzchnie przylegania ograniczają emisję energii poza komorę. Objawami problemu mogą być konieczność dociskania drzwi, brak reakcji po ustawieniu czasu, przerywanie pracy, luźny uchwyt albo przepalanie bezpiecznika podczas otwierania.
Przy oględzinach sprawdź, czy:
- zaczepy nie są pęknięte i swobodnie wracają pod działaniem sprężyny;
- zawiasy nie mają nadmiernego luzu, a drzwi nie opadają;
- rama nie jest wygięta, pęknięta ani nadpalona;
- powierzchnie styku są czyste i nie ma na nich resztek jedzenia;
- mechanizm naciska przełączniki bez zacinania.
Nie wolno mostkować mikrowyłączników ani uruchamiać kuchenki z otwartymi drzwiami. Po wymianie zawiasu, ramy, zamka lub elementów blokady trzeba sprawdzić kolejność działania przełączników, przyleganie drzwi i szczelność mikrofalową odpowiednim miernikiem. Taką kontrolę powinien wykonać serwisant.
Grill kwarcowy nie działa
W tym modelu tryb grilla jest oddzielny od ogrzewania mikrofalowego, dlatego jeden układ może działać mimo awarii drugiego. Najpierw upewnij się, że pokrętła są ustawione na funkcję grilla lub Combigrill, a czas nie znajduje się w pozycji wyłączenia.
Po odłączeniu urządzenia i całkowitym ostygnięciu można obejrzeć rurę kwarcową przez komorę. Pęknięcie, ślady łuku albo uszkodzone mocowanie przemawiają za wymianą. Nie chwytaj nowej rury grzejnej gołymi palcami i nie naprężaj jej podczas montażu. Jeśli grzałka wygląda prawidłowo, technik powinien sprawdzić jej ciągłość, termostat, łączniki, konektory i styki programatora.
Podawane przez producenta 1000 W dotyczy funkcji grilla urządzenia. Nie oznacza to, że każda pojedyncza część grzejna musi mieć takie samo oznaczenie — zespół może składać się z elementów o innych parametrach. Zamiennik dobiera się katalogowo, z uwzględnieniem długości, mocowań, złączy i mocy konkretnego elementu.
Jak uzyskać dostęp i bezpiecznie zamontować część?

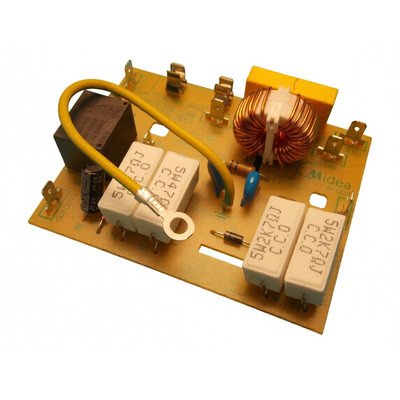

Talerz, pierścień, krzyżak i płytkę mikową można zwykle wyjąć bez zdejmowania obudowy zewnętrznej. Do silnika talerza dostęp bywa możliwy od spodu. Grzałka, programator, filtr przeciwzakłóceniowy, termostaty, mikrowyłączniki i układ wysokiego napięcia wymagają częściowego lub pełnego demontażu obudowy.
Przed rozłączeniem przewodów technik powinien wykonać zdjęcia połączeń, oznaczyć konektory i chwytać za ich osłony, a nie za przewody. Trzeba również zachować oryginalne prowadzenie wiązek, osłony, uziemienie i dystans od gorących lub wysokonapięciowych elementów. Kuchenki nie należy uruchamiać ze zdjętą osłoną do prób użytkowych.
Po naprawie należy potwierdzić działanie drzwi, wentylatora, talerza, oświetlenia, mikrofali i grilla. Test mikrofal wykonuje się z wodą w komorze, a po ingerencji w drzwi lub układ emisji konieczny jest pomiar szczelności mikrofalowej.
Jak dobrać części do AMMF20M1GI?
W urządzeniach Amica potrzebne są trzy dane z tabliczki znamionowej:
- pełny model AMMF20M1GI;
- kod wyrobu 1103070;
- 14-cyfrowy numer fabryczny.
Sam model lub wygląd części może nie rozróżnić wariantu produkcyjnego. Przed zakupem porównaj dodatkowo numer części, oznaczenia elektryczne, wymiary, mocowania, położenie złączy i stronę montażu. W przypadku programatora lub zespołu drzwi zgodność mechaniczna jest równie ważna jak zgodność elektryczna.
Jeżeli kod wyrobu z tabliczki nie jest równy 1103070, nie zakładaj zgodności części z tej strony. Wróć do kategorii kuchenek mikrofalowych mechanicznych Amica i odszukaj właściwe oznaczenie urządzenia. Gdy numeru nie można odczytać, prześlij wyraźne zdjęcie całej tabliczki zamiast dobierać element wyłącznie ze zdjęcia produktu.
FAQ – części i naprawa Amica AMMF20M1GI
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Napęd talerza, wentylator i oświetlenie mogą działać, mimo że układ wysokiego napięcia nie wytwarza mikrofal. Przyczyną braku grzania może być również blokada drzwi, programator, termostat, przewód lub złącze.
Czy wystarczy wymienić przepalony bezpiecznik?
Nie zawsze. Bezpiecznik może zadziałać wskutek zwarcia kondensatora, transformatora, przewodów albo nieprawidłowej pracy mikrowyłączników drzwi. Nowy element musi mieć parametry zgodne z dokumentacją, a przyczynę przepalenia trzeba usunąć przed kolejną próbą.
Czy można korzystać z mikrofalówki z uszkodzoną płytką mikową?
Nie należy. Zwęglona lub przedziurawiona płytka sprzyja iskrzeniu i może doprowadzić do uszkodzenia falowodu lub magnetronu. Przed montażem nowej części trzeba oczyścić i ocenić powierzchnię znajdującą się pod nią.
Dlaczego nowy silnik nie uruchomił talerza?
Problem może leżeć w krzyżaku, pierścieniu, zablokowanych rolkach, połączeniu przewodów, programatorze lub braku napięcia zasilającego. Ciągłość uzwojenia i pomiar zasilania pomagają odróżnić awarię silnika od usterki sterowania.
Czy do doboru talerza wystarczy średnica 25,5 cm?
Nie. Oprócz średnicy musi zgadzać się kształt centralnego gniazda, wysokość przetłoczenia oraz współpraca z krzyżakiem i pierścieniem. Najpewniejszy jest dobór po kodzie wyrobu 1103070 i numerze fabrycznym.
Czy można samodzielnie wymienić magnetron albo kondensator?
Nie jest to naprawa dla osoby bez przygotowania. Wewnątrz występują napięcia grożące śmiercią, a kondensator może pozostać naładowany po wyjęciu wtyczki. Po naprawie układu emisji potrzebna jest również kontrola zabezpieczeń i szczelności mikrofalowej.
