1191820 - BZ238FUWF04AN (BZ2385.4DF) Amica
Części do zamrażarki Amica BZ2385.4DF (1191820) dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy wzroście temperatury, oblodzeniu, nieszczelnych drzwiach lub uszkodzeniu szuflady najpierw ustal przyczynę, a następnie porównaj numer części, mocowanie i wariant wykonania.
Jakie części można dobrać do tego modelu
Zamrażarka do zabudowy Amica BZ2385.4DF, oznaczana również jako BZ238FUWF04AN i kod wyrobu 1191820, składa się z elementów chłodniczych, sterujących, montażowych i wyposażenia komory. W zależności od potrzeb części mogą dotyczyć między innymi:
- uszczelki magnetycznej, listew i elementów drzwi;
- zawiasów, adapterów położenia drzwi i elementów zabudowy;
- szuflad, frontów, prowadnic, uchwytów i pojemników;
- wentylatora, jego wspornika, dystansu i wiązki;

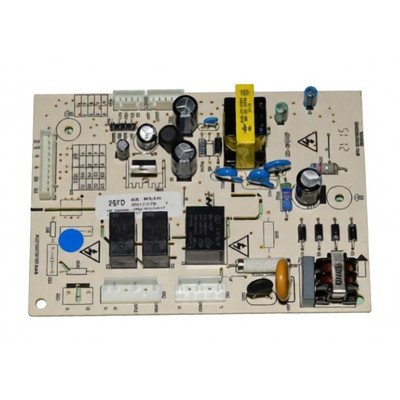

- czujników temperatury oraz elementów sterowania;
- tacy ociekowej, elementów parownika i podzespołów układu chłodniczego;
- nóżek, zaślepek, wkrętów i innych elementów montażowych.
Nie każda część przypisana do nazwy handlowej BZ2385.4DF pasuje do każdego wariantu wykonania. W katalogach mogą występować różnice dotyczące wersji urządzenia, strony montażu, elementu wyposażenia albo numeru seryjnego.
Objaw nie wskazuje jeszcze konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Zamrażarka słabo mrozi lub temperatura rośnie | nieszczelna uszczelka, problem z wentylatorem, oblodzenie parownika, czujnik, sterowanie, układ chłodniczy | temperaturę rzeczywistą, domykanie drzwi, ślady lodu, pracę wentylatora i stan połączeń | prawidłowa uszczelka i brak oblodzenia nie wykluczają usterki czujnika, modułu ani układu chłodniczego |
| Urządzenie pracuje długo lub prawie bez przerwy | dopływ ciepłego powietrza przez drzwi, zła wentylacja zabudowy, oblodzenie, problem z czujnikiem albo układem chłodniczym | uszczelkę, szczeliny wentylacyjne zabudowy, rozkład szronu i temperaturę | długa praca sprężarki nie jest sama w sobie dowodem uszkodzenia sprężarki |
| Za tylną osłoną pojawia się lód | niesprawne odszranianie, czujnik, bezpiecznik termiczny, grzałka, odpływ lub nieszczelność drzwi | po odłączeniu zasilania oględziny osłony i parownika, drożność odpływu, przewody oraz elementy odszraniania | samo rozmrożenie może przywrócić przepływ powietrza tylko tymczasowo i nie usuwa przyczyny |
| Wentylator nie pracuje lub hałasuje | zablokowanie lodem, zużyty silnik, uszkodzone śmigło, wiązka, czujnik drzwi albo sterowanie | swobodę obrotu po odłączeniu zasilania, wtyczkę, mocowanie i ślady ocierania | brak pracy wentylatora nie oznacza automatycznie uszkodzenia silnika |
| Drzwi nie domykają się albo ocierają | odkształcona uszczelka, opadnięte drzwi, uszkodzony zawias, źle ustawiony front meblowy | szczelinę na całym obwodzie, zawiasy, front i poziomowanie urządzenia | wymiana uszczelki nie pomoże, jeśli problemem jest niewłaściwe ustawienie drzwi |
| Pękła szuflada lub element wyposażenia | przeciążenie, uderzenie, naprężenie przy zamarzniętej zawartości albo zużycie tworzywa | miejsce pęknięcia, szerokość, położenie i sposób prowadzenia elementu | podobna szuflada może różnić się wymiarem lub położeniem |
Gdy zamrażarka nie utrzymuje temperatury
Najpierw zmierz temperaturę niezależnym termometrem umieszczonym w komorze. Wskazanie panelu jest informacją z układu sterowania, a nie zawsze bezpośrednim pomiarem temperatury produktu. Sprawdź również, czy drzwi dociskają uszczelkę na całym obwodzie. Próba z kartką może wykazać miejsce, w którym docisk jest wyraźnie słabszy, ale nie zastępuje oględzin uszczelki i zawiasów.
Jeżeli temperatura rośnie, a w komorze lub za wewnętrzną osłoną widać dużo lodu, nie kupuj od razu wentylatora ani modułu. Lód może zablokować przepływ powietrza i śmigło, a jego przyczyną może być układ odszraniania, czujnik, bezpiecznik termiczny, nieszczelne drzwi albo problem z odpływem. Po całkowitym rozmrożeniu urządzenia objaw może zniknąć, lecz jego powrót wskazuje na konieczność dalszej diagnostyki.
Jeżeli komora jest sucha, bez nadmiernego oblodzenia, a wentylator nie uruchamia się w warunkach, w których powinien pracować, sprawdź najpierw, czy nie blokuje go lód i czy śmigło obraca się bez wyczuwalnych zacięć. Wentylatory w wielu urządzeniach nie pracują przy otwartych drzwiach, dlatego obserwacja wymaga zastosowania procedury przewidzianej dla danego modelu. Nie zwieraj ani nie omijaj wyłącznika drzwi.
Co można sprawdzić miernikiem
Prace elektryczne wykonuj po odłączeniu urządzenia od zasilania. Element badany należy odłączyć od obwodu, ponieważ pomiar przez moduł lub równoległe podzespoły może dać mylący wynik.
- Wiązka i złącza: obejrzyj styki pod kątem luzu, zaśniedzenia, nadpalenia i przerwania przewodu. Pomiar ciągłości przewodu pomaga wykryć przerwę, ale nie potwierdza prawidłowej pracy całego obwodu pod obciążeniem.
- Grzałka odszraniania: po odłączeniu przewodów można sprawdzić, czy nie ma przerwy lub zwarcia do obudowy. Wartość rezystancji zależy od konkretnej grzałki, dlatego należy porównać ją z dokumentacją tego wariantu, a nie z uniwersalną liczbą.
- Bezpiecznik termiczny: zwykle sprawdza się ciągłość obwodu. Brak przejścia może oznaczać zadziałanie lub uszkodzenie, lecz pomiar nie rozstrzyga, dlaczego bezpiecznik przerwał obwód.
- Czujnik temperatury: jego rezystancja zmienia się wraz z temperaturą. Pomiar wykonuje się w znanej temperaturze i porównuje z charakterystyką właściwą dla modelu. Prawidłowy odczyt w jednym punkcie nie wyklucza błędu przy innej temperaturze ani problemu z przewodem lub wejściem modułu.
- Wentylator: nie podłączaj silnika do przypadkowego napięcia. Napięcie, sposób sterowania i liczba przewodów zależą od wykonania. Bezpieczniejsze jest sprawdzenie złącza, mechanicznego zablokowania oraz procedury serwisowej dla urządzenia.
Pomiar wykonany na odłączonym elemencie nie potwierdza pełnej sprawności układu podczas pracy. Diagnostyka pod napięciem, pomiary obwodów sprężarki oraz ingerencja w układ chłodniczy są przeznaczone dla osoby z odpowiednimi kwalifikacjami i wyposażeniem.
Dostęp do części i wymiana
Elementy wyposażenia, takie jak szuflada, front, uchwyt, zaślepka lub część uszczelki, zwykle są dostępne od strony komory. Przed demontażem opróżnij urządzenie, zabezpiecz żywność i sfotografuj położenie elementów montażowych. Nie podważaj tworzywa metalowym narzędziem, jeśli zatrzaski są dostępne od strony wnętrza.
Wymiana uszczelki wymaga zdjęcia lub odchylenia elementu drzwi zgodnie z jego konstrukcją, oczyszczenia kanału mocującego i równomiernego osadzenia nowej uszczelki bez naciągania. Po montażu sprawdź, czy narożniki nie są skręcone i czy drzwi nie zostały przesunięte względem obudowy. W niektórych konstrukcjach uszczelka jest wsuwana lub wciskana, a sposób montażu zależy od części.
Dostęp do wentylatora lub elementów odszraniania może wymagać wyjęcia szuflad oraz zdjęcia wewnętrznej osłony parownika. Odłącz zasilanie, usuń lód w sposób bezpieczny dla tworzyw i przewodów, a osłonę podważaj ostrożnie, ponieważ mogą ją trzymać zatrzaski. Przed odłączeniem wtyczki oznacz jej położenie albo wykonaj zdjęcie. Nie używaj ostrego narzędzia do kruszenia lodu i nie podgrzewaj obudowy otwartym płomieniem.
Po wymianie zamontuj wszystkie osłony i prowadnice, sprawdź drożność przepływu powietrza oraz swobodę ruchu wentylatora. Urządzenie uruchom dopiero po upewnieniu się, że przewody nie są przyciśnięte, a elementy nie ocierają o śmigło. Jeśli problem dotyczy sprężarki, czynnika chłodniczego, lutowania rur lub szczelności układu, potrzebny jest wykwalifikowany serwisant.
Dobór części do Amica BZ2385.4DF
Przy zamówieniu przygotuj:
- pełne oznaczenie modelu: BZ2385.4DF;
- alternatywne oznaczenie: BZ238FUWF04AN;
- kod wyrobu: 1191820;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer katalogowy starej części, jeśli jest czytelny;
- zdjęcie elementu, mocowania, złącza lub miejsca montażu.
W przypadku części do zabudowy istotne są także wymiary, strona montażu, sposób mocowania, położenie prowadnic i zgodność z frontem meblowym. To samo zdjęcie albo identyczna wtyczka nie gwarantują zgodności. Moduł sterujący może różnić się oprogramowaniem lub konfiguracją, a element mechaniczny może mieć inną geometrię mimo podobnego wyglądu.
Przed zakupem porównaj numer katalogowy części z oznaczeniem zamontowanego elementu i katalogiem właściwym dla pełnego wariantu urządzenia. Jeśli numeru nie można odczytać, prześlij zdjęcie tabliczki znamionowej oraz uszkodzonej części do weryfikacji. Nie zamawiaj kilku podzespołów na próbę.
Więcej części do tej grupy urządzeń znajdziesz w kategorii zamrażarki do zabudowy Amica.
FAQ
Czy BZ2385.4DF i BZ238FUWF04AN oznaczają to samo urządzenie?
Są to oznaczenia powiązane z tym modelem, ale przy doborze części należy podać również kod wyrobu 1191820 i 14-cyfrowy numer fabryczny z tabliczki. Sam skrócony model może nie wystarczyć do rozróżnienia wariantu.
Zamrażarka nie mrozi, ale sprężarka pracuje. Czy trzeba wymienić sprężarkę?
Nie. Najpierw sprawdź szczelność drzwi, oblodzenie, przepływ powietrza, wentylator, temperaturę rzeczywistą i stan zabudowy. Przy nierównomiernym chłodzeniu lub podejrzeniu ubytku czynnika potrzebna jest diagnostyka układu chłodniczego, a nie wymiana części bez potwierdzenia.
Czy lód za osłoną oznacza uszkodzoną grzałkę?
Nie zawsze. Przyczyną może być także czujnik, bezpiecznik termiczny, przewody, sterowanie, odpływ lub nieszczelne drzwi. Rozmrożenie usuwa skutek, lecz nie wskazuje samo w sobie uszkodzonego elementu.
Czy można wymienić uszczelkę bez demontażu całej zabudowy?
W wielu konstrukcjach uszczelka jest dostępna od strony drzwi i nie wymaga wyjmowania całego urządzenia. Jeżeli problem wynika z zawiasu, frontu meblowego albo ustawienia zamrażarki, sama wymiana uszczelki może nie przywrócić prawidłowego docisku.
Czy podobna szuflada lub zawias będzie pasować?
Nie należy tego zakładać. Porównaj położenie, wymiary, sposób mocowania, stronę montażu i numer katalogowy. W zamrażarce do zabudowy ważna może być także współpraca z frontem meblowym i prowadnicami.
