1191826 - BZ138BUWF04AN (BZ138.4) Amica
Części do zamrażarki do zabudowy Amica 1191826 – BZ138BUWF04AN (BZ138.4) dobieraj na podstawie pełnych danych z tabliczki znamionowej. Przy problemach z mrożeniem, oszronieniem, drzwiami lub szufladami najpierw odróżnij usterkę części od problemu z układem chłodniczym.
Co oznacza oznaczenie Amica BZ138.4
Ta kategoria dotyczy zamrażarki do zabudowy Amica BZ138BUWF04AN, występującej także pod oznaczeniem handlowym BZ138.4 i numerem urządzenia 1191826. Producent podaje dla tego modelu wymiary około 54 × 87,1 × 54 cm, pojemność 77 l, mechaniczne sterowanie temperaturą, cztery szuflady, możliwość zmiany kierunku otwierania drzwi oraz czynnik chłodniczy R600a.
Dane te pomagają rozpoznać rodzinę urządzenia, ale nie potwierdzają zgodności każdej części. W jednej serii mogą występować różne wersje mocowania, zawiasów, szuflad, uszczelek lub termostatów.
Od objawu do właściwej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zamrażarka nie uruchamia się | Brak zasilania, termostat mechaniczny, przewód, element rozruchowy sprężarki | Sprawdź gniazdo, przewód i reakcję pokrętła. Po zmianie ustawienia obserwuj, czy sprężarka podejmuje pracę | Brak reakcji nie oznacza automatycznie uszkodzenia termostatu. Jeżeli urządzenie wymaga pomiarów w obwodzie sieciowym, powinien wykonać je serwisant |
| Sprężarka pracuje, ale temperatura nie spada | Nieszczelność lub niedrożność układu, spadek wydajności sprężarki, problem z rozruchem albo błędna ocena temperatury | Zmierz temperaturę niezależnym termometrem po ustabilizowaniu pracy. Obejrzyj rozkład szronu i sprawdź, czy drzwi są szczelne | Sam fakt, że sprężarka pracuje, nie potwierdza sprawności układu chłodniczego. Obwód z czynnikiem R600a wymaga diagnostyki chłodniczej |
| Urządzenie pracuje niemal bez przerwy | Nieszczelna uszczelka, niedomknięte drzwi, nadmierne oszronienie, zabrudzenie lub zła wentylacja zabudowy, termostat, układ chłodniczy | Sprawdź przyleganie uszczelki na całym obwodzie, położenie drzwi, grubość lodu i drożność przestrzeni wentylacyjnych | Jeżeli po rozmrożeniu i usunięciu problemu z drzwiami objaw wraca, nie kupuj termostatu w ciemno. Potrzebna jest dalsza diagnostyka |
| W komorze szybko narasta lód | Nieszczelność drzwi, częste otwieranie, wilgotne produkty, odkształcona uszczelka lub nieprawidłowe ustawienie drzwi | Rozmroź urządzenie, osusz uszczelkę i sprawdź, czy nie ma pęknięć oraz miejsc odstających od obudowy | Jeżeli lód pojawia się ponownie tylko przy nieszczelnych drzwiach, właściwą częścią może być uszczelka, zawias lub element regulacyjny |
| Szuflada nie wysuwa się albo pęka | Uszkodzenie frontu, prowadnicy, wspornika lub niewłaściwe ustawienie szuflady | Wyjmij szufladę bez używania siły i sprawdź prowadzenie, ograniczniki oraz punkty mocowania | Część należy dobrać po położeniu szuflady, wymiarach i sposobie prowadzenia, a nie wyłącznie po zdjęciu |
| Drzwi opadają lub nie domykają się | Zużyty zawias, poluzowane mocowanie, przeciążenie drzwi, przesunięcie urządzenia w zabudowie | Sprawdź luz zawiasu, ustawienie frontu meblowego i równoległość drzwi do korpusu | Wymiana zawiasu nie usunie problemu, jeśli drzwi są źle wyregulowane albo zabudowa przenosi naprężenia |
Jak mierzyć temperaturę
Nie oceniaj sprawności wyłącznie po tym, czy produkty są twarde. Umieść termometr w centralnej części komory, najlepiej między produktami, i odczytaj wynik po dłuższym okresie stabilnej pracy. Pomiar wykonany zaraz po otwarciu drzwi, po włożeniu świeżych produktów albo bezpośrednio po rozmrażaniu może być mylący.
Jeżeli temperatura jest zbyt wysoka, najpierw sprawdź ustawienie mechanicznego regulatora, szczelność drzwi, oblodzenie i warunki zabudowy. Dopiero później rozważaj termostat lub elementy układu chłodniczego. Temperatura mierzona w komorze nie pozwala sama ustalić, czy winny jest termostat, sprężarka, nieszczelność czy ograniczony przepływ czynnika.
Sprawdzenie termostatu
W modelu BZ138.4 zastosowano mechaniczne sterowanie temperaturą. Z zewnątrz można obserwować, czy po zmianie położenia pokrętła występuje reakcja urządzenia oraz czy regulator rozłącza pracę po osiągnięciu temperatury. Słyszalne kliknięcie może wskazywać na zadziałanie mechanizmu, ale nie potwierdza poprawnej pracy styków pod obciążeniem ani prawidłowej temperatury przełączania.
Pomiar ciągłości styków wykonuje się po odłączeniu urządzenia od sieci i odłączeniu przewodów od termostatu. Punkty pomiarowe oraz wartości przełączania należy ustalić na podstawie dokumentacji właściwego wariantu. Nie należy zwierać przewodów „na próbę” ani wykonywać pomiarów pod napięciem bez kwalifikacji i odpowiednich przyrządów.
Dostęp do części i wymiana

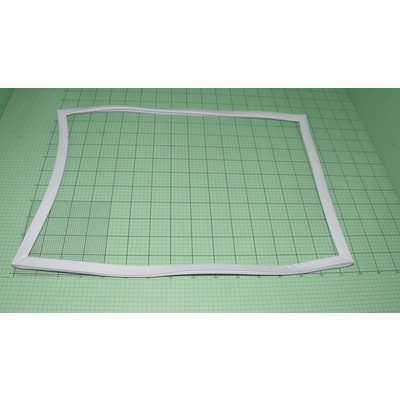

Uszczelka drzwi
Przed wymianą sprawdź, czy problem nie wynika z wypoziomowania urządzenia, przesunięcia zawiasu albo odkształcenia frontu meblowego. Po odłączeniu zasilania opróżnij komorę i oczyść powierzchnię przylegania. Podczas demontażu nie podważaj uszczelki ostrym narzędziem, ponieważ można uszkodzić tworzywo drzwi lub krawędź obudowy.
Nową uszczelkę montuje się zgodnie z konstrukcją konkretnego wariantu. Po założeniu sprawdź, czy nie jest skręcona i czy przylega bez przerw na całym obwodzie. Jeżeli po wymianie pozostaje szczelina, przyczyną może być zawias albo ustawienie drzwi, a nie sama uszczelka.
Szuflady, prowadnice i pojemniki
Szufladę wyjmuj w kierunku przewidzianym przez ograniczniki. Nie wyginaj jej na boki i nie obciążaj prowadnicy, gdy element jest częściowo wysunięty. Przy doborze porównaj położenie szuflady, szerokość, wysokość frontu, rodzaj zaczepów i sposób współpracy z prowadnicami. Identyczny wygląd tworzywa nie gwarantuje prawidłowego zatrzasku.

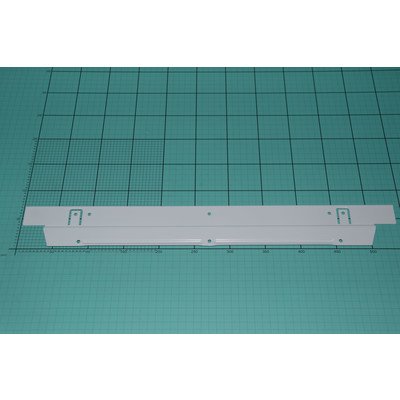

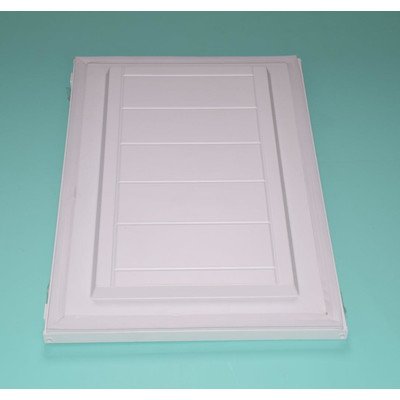

Zawiasy i drzwi
Przy wymianie zawiasu drzwi należy podeprzeć przed odkręceniem mocowania. W zamrażarce do zabudowy trzeba uwzględnić także połączenie drzwi urządzenia z frontem meblowym. Po montażu sprawdź, czy drzwi nie ocierają o korpus, uszczelka przylega równomiernie i czy zawias nie pracuje pod nadmiernym obciążeniem.
Termostat i elementy układu chłodniczego
Dostęp do termostatu zwykle wymaga zdjęcia pokrętła oraz osłony zespołu sterowania, ale dokładna kolejność zależy od wykonania urządzenia. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz ich położenie. Jeżeli termostat ma kapilarę, nie załamuj jej i odtwórz jej pierwotne prowadzenie oraz miejsce pomiaru.
Prace przy sprężarce, filtrze, przewodach lub obiegu czynnika chłodniczego nie są zwykłą wymianą części użytkowej. R600a jest czynnikiem palnym. Nie wolno przebijać ścianek, podgrzewać przewodów, szukać wycieku płomieniem ani samodzielnie otwierać układu bez wyposażenia i uprawnień właściwych dla urządzeń chłodniczych.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę obwodów pod napięciem oraz układu chłodniczego powinien wykonywać wykwalifikowany serwisant.
Jak dobrać część do 1191826 – BZ138BUWF04AN
Przed zakupem przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej: BZ138BUWF04AN;
- kod wyrobu urządzenia;
- 14-cyfrowy numer fabryczny wymagany do precyzyjnej identyfikacji wariantu Amica;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie mocowania, złącza lub miejsca montażu przy częściach niewidocznych po wyjęciu.
Numer kategorii 1191826 pomaga zidentyfikować stronę modelową, ale nie zastępuje pełnych danych z tabliczki znamionowej. Przy częściach mechanicznych porównaj wymiary, stronę montażu, zaczepy i sposób mocowania. Przy termostacie sprawdź typ sterowania, zakres pracy, długość i prowadzenie kapilary. Przy uszczelce istotny jest profil oraz sposób osadzenia, a przy zawiasie także kierunek i geometria mocowania.
Nie wybieraj części wyłącznie na podstawie fotografii, ogólnej nazwy BZ138.4 ani identycznego złącza. Jeżeli oznaczenia są niepełne, prześlij zdjęcie tabliczki znamionowej i uszkodzonego elementu do weryfikacji przed zakupem.
FAQ
Czy część opisana jako BZ138.4 pasuje do każdej zamrażarki Amica BZ138.4?
Nie można tego potwierdzić wyłącznie po nazwie handlowej. Sprawdź pełny model BZ138BUWF04AN, kod wyrobu i 14-cyfrowy numer fabryczny. W razie różnic produkcyjnych mogą występować odmienne zawiasy, termostaty, uszczelki lub szuflady.
Czy ciągła praca zamrażarki oznacza uszkodzony termostat?
Nie. Podobny objaw może powodować nieszczelna uszczelka, oblodzenie, niewłaściwa wentylacja zabudowy, problem ze sprężarką albo nieszczelność układu chłodniczego. Najpierw sprawdź drzwi, lód i rzeczywistą temperaturę.
Czy można sprawdzić termostat zwykłym multimetrem?
Tak, ale pomiar wykonuje się po odłączeniu urządzenia od sieci i po odłączeniu przewodów od termostatu. Sam wynik ciągłości styków nie określa temperatury przełączania ani zachowania elementu podczas pracy, dlatego trzeba odnieść go do dokumentacji właściwego wariantu.
Jak rozpoznać, czy potrzebna jest uszczelka, czy zawias?
Jeżeli uszczelka jest pęknięta, twarda, odkształcona albo nie przylega mimo prawidłowego ustawienia drzwi, podejrzewa się uszczelkę. Jeżeli drzwi opadają, mają wyczuwalny luz lub są przesunięte względem korpusu, sprawdź zawias i mocowanie przed zakupem uszczelki.
Czy przy tej zamrażarce można samodzielnie naprawić układ chłodniczy?
Nie. Model wykorzystuje czynnik R600a, a ingerencja w obieg wymaga specjalistycznego sprzętu, kontroli szczelności i właściwej obsługi czynnika. Użytkownik może wykonać oględziny, pomiar temperatury i kontrolę uszczelki, ale otwieranie układu należy pozostawić wykwalifikowanemu serwisantowi.
