1170547 - FK339QQB#01AS (IN FK339.6GBDFZAA/KGC6550
Części do chłodziarko-zamrażarki Amica 1170547 FK339QQB#01AS, powiązanej z IN FK339.6GBDFZAA i KGC6550, obejmują elementy wyposażenia, drzwi, oświetlenia, czujniki oraz podzespoły chłodzenia. Przed zakupem porównaj model, kod wyrobu i pełne dane z tabliczki znamionowej, ponieważ podobne części mogą różnić się mocowaniem, wymiarami lub wersją urządzenia.
Jak rozpoznać właściwy wariant urządzenia
Kategoria dotyczy wolnostojącej chłodziarko-zamrażarki Amica oznaczonej jako 1170547 - FK339QQB#01AS. Z tym oznaczeniem powiązane są między innymi zapisy IN FK339.6GBDFZAA, KGC6550, KGC65501SG oraz VC1852BFDBG. Oznaczenia handlowe i serwisowe mogą występować równolegle, dlatego sam skrócony model z drzwi lub instrukcji nie zawsze wystarcza do bezpiecznego doboru części.
Przed zamówieniem odczytaj z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- dodatkowe oznaczenie wariantu, jeżeli jest podane.
W lodówkach tabliczka znamionowa zwykle znajduje się wewnątrz komory chłodziarki, w pobliżu szuflad lub na bocznej ściance. Zapisz oznaczenie dokładnie, razem z literami, cyframi, znakami #, kropkami i końcówkami wariantu. Zdjęcie tabliczki jest bezpieczniejszą podstawą doboru niż fotografia samej części.
Jak powiązać objaw z grupą części
Pojedynczy objaw nie wskazuje automatycznie jednej części. W tej chłodziarko-zamrażarce najpierw ustal, czy problem dotyczy wyposażenia mechanicznego, szczelności drzwi, odpływu skroplin, temperatury, obiegu powietrza czy zasilania i sterowania.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Chłodziarka jest zbyt ciepła | Złe ustawienie, zasłonięty obieg powietrza, nieszczelne drzwi, oblodzenie, czujnik, termostat lub układ chłodzenia | Zmierz temperaturę niezależnym termometrem, sprawdź uszczelkę, ustawienie produktów i stan tylnej ściany |
| Zamrażarka działa, ale chłodziarka chłodzi słabo | Zablokowany przepływ powietrza, oblodzenie, wentylator, czujnik lub element sterujący | Sprawdź, czy kanały powietrzne nie są zasłonięte i czy po pełnym rozmrożeniu objaw czasowo ustępuje |
| Urządzenie pracuje prawie bez przerwy | Nieszczelność drzwi, zbyt wysoka temperatura otoczenia, duży jednorazowy załadunek, zabrudzenie lub usterka układu chłodzenia | Sprawdź domykanie drzwi, odstęp od ściany, temperaturę pomieszczenia i realną temperaturę w komorach |
| Woda pojawia się pod szufladami | Niedrożny odpływ skroplin, nieprawidłowe ułożenie produktów lub problem z odszranianiem | Oczyść odpływ przepychaczem dołączonym do urządzenia i sprawdź, czy woda spływa do rynienki |
| Nie działa oświetlenie | Źródło światła, klosz, wyłącznik drzwi, przewody lub moduł oświetlenia | Sprawdź, czy urządzenie chłodzi i czy światło reaguje na nacisk wyłącznika; nie wymieniaj modułu bez potwierdzenia usterki |
| Półka, szuflada lub balkonik pękł | Przeciążenie, uderzenie, naprężenie przy nieprawidłowym montażu lub zużycie tworzywa | Porównaj wymiary, położenie prowadnic, kształt zaczepów i stronę montażu |
| Drzwi ocierają albo nie trzymają pozycji | Niewypoziomowane urządzenie, przeciążony balkonik, zawias, ogranicznik lub uszczelka | Sprawdź poziomowanie, luz zawiasu, stan ogranicznika i przyleganie uszczelki |
Gdy chłodziarka nie chłodzi, ale zamrażarka działa
W tym przypadku nie zaczynaj od wymiany czujnika ani modułu. Najpierw wykonaj prostsze kontrole:
- Sprawdź temperaturę termometrem umieszczonym w szklance wody w środkowej części chłodziarki. Odczyt chwilowy po otwarciu drzwi nie jest miarodajny; urządzenie potrzebuje czasu na ustabilizowanie warunków.
- Upewnij się, że produkty nie zasłaniają kanałów i otworów przepływu powietrza.
- Obejrzyj tylną ścianę oraz okolice kanałów. Nadmierny lód może ograniczać przepływ powietrza albo wskazywać na problem z odszranianiem.
- Sprawdź, czy drzwi domykają się na całym obwodzie. Szczelina przy narożniku może powodować ciągłą pracę i wzrost temperatury.
- Jeżeli konstrukcja urządzenia wykorzystuje wentylator, zwróć uwagę, czy nie jest zablokowany lodem lub zabrudzeniem. Nie wkładaj narzędzi do pracującego wentylatora.
Jeżeli po całkowitym, bezpiecznym rozmrożeniu chłodziarka przez pewien czas działa prawidłowo, a następnie problem wraca, podejrzenie może dotyczyć oblodzenia powiązanego z czujnikiem, elementem odszraniania, wentylatorem lub sterowaniem. Sam fakt, że po rozmrożeniu urządzenie zaczęło chłodzić, nie rozstrzyga, który element jest uszkodzony.
W opisywanej rodzinie urządzeń zamrażarka wykorzystuje obieg schłodzonego powietrza i automatyczne odszranianie, natomiast komora chłodziarki ma własny cykl automatycznego odszraniania. Nie przenoś więc procedury diagnozowania jednego obiegu na drugi bez sprawdzenia budowy konkretnego wariantu.
Kontrola temperatury i czujnika
Jeżeli podejrzewasz czujnik temperatury, najpierw sprawdź, czy jego obudowa nie jest pokryta lodem, czy przewody nie są uszkodzone i czy złącze nie wysunęło się z gniazda. Czujnik typu NTC zmienia rezystancję wraz z temperaturą, ale prawidłowa wartość zależy od zastosowanego elementu i modelu urządzenia.
Pomiar wykonuj po odłączeniu urządzenia od zasilania i po odłączeniu czujnika od obwodu, aby nie mierzyć równolegle elektroniki. Multimetr ustaw na pomiar rezystancji, a sondy przyłóż do wyprowadzeń czujnika. Następnie możesz porównać wynik w dwóch kontrolowanych temperaturach, na przykład po ustabilizowaniu elementu w temperaturze otoczenia i po jego schłodzeniu. Sprawny czujnik powinien wykazywać zmianę odczytu, a nie stałą wartość, przerwę lub zwarcie.
Taki test ma ograniczenia:
- zmiana rezystancji nie potwierdza poprawności całej charakterystyki NTC,
- pomiar nie sprawdza przewodów w czasie pracy ani wejścia pomiarowego modułu,
- wynik trzeba porównać z dokumentacją właściwego wariantu,
- czujnik może reagować prawidłowo, a problem może powodować oblodzenie, wentylator, przewody lub sterownik.
Nie podawaj jednej uniwersalnej rezystancji dla wszystkich czujników Amica. Jeżeli nie masz tabeli dla danego wariantu, użyj pomiaru przede wszystkim do wykrycia przerwy, zwarcia i braku reakcji na zmianę temperatury, a nie do potwierdzenia zgodności z przypadkową wartością z innego modelu.
Woda w chłodziarce i odpływ skroplin
Niewielka ilość wody podczas cyklu automatycznego odszraniania może spływać po tylnej ścianie do rynienki. Jeżeli woda gromadzi się pod szufladami, pierwszym podejrzanym jest zatkany otwór odpływowy, a nie od razu uszkodzona część elektryczna.
Przed czyszczeniem wyłącz urządzenie i odłącz je od zasilania. Usuń produkty oraz elementy wyposażenia, oczyść rynienkę i delikatnie udrożnij otwór przepychaczem przeznaczonym do tego urządzenia. Nie używaj drutu, ostrego pręta ani sprężonego powietrza, ponieważ można uszkodzić przewód odpływowy albo wepchnąć zanieczyszczenie głębiej. Po czyszczeniu sprawdź, czy woda spływa swobodnie i czy drzwi nadal prawidłowo się zamykają.
Jeżeli odpływ jest drożny, a woda wraca, sprawdź ułożenie produktów, stan uszczelki i poziomowanie urządzenia. Powtarzające się oblodzenie lub woda pojawiająca się poza typowym cyklem odszraniania wymaga dalszej diagnostyki konkretnego układu.

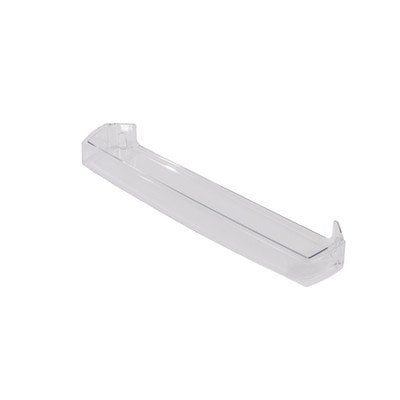

Wymiana półki, szuflady, balkonika lub pojemnika
Elementy wyposażenia są zwykle dostępne od strony komory i nie wymagają zdejmowania zewnętrznej obudowy. Półkę wyjmuje się przez uniesienie i wysunięcie z prowadnic. Balkonik drzwiowy należy unieść i wyjąć z górnych zaczepów. Szufladę wysuwaj poziomo, bez wyginania jej na boki; w niektórych położeniach trzeba najpierw wyjąć szybę lub element znajdujący się nad nią.
Przed montażem porównaj:
- szerokość i głębokość części,
- położenie prowadnic i zaczepów,
- kształt ograniczników,
- stronę montażu,
- obecność otworów, pokrywy lub ramki,
- materiał i wykończenie elementu.
Nie wciskaj szklanej półki pod kątem i nie obciążaj jej punktowo. Pęknięte szkło należy wymienić, nawet jeżeli uszkodzenie wydaje się niewielkie. Szuflady oraz balkoniki nie powinny być przeciążane ciężkimi butelkami, ponieważ naprężenia mogą uszkodzić również prowadnice lub mocowania drzwi.
Dostęp do czujnika, oświetlenia i elementów elektrycznych
Czujnik znajdujący się w komorze może być osłonięty niewielką pokrywą lub elementem kanału powietrznego. Nie podważaj obudowy ostrym metalowym narzędziem w pobliżu przewodów i nie ciągnij za sam kabel. Najpierw odłącz zasilanie, zdejmij element zgodnie z konstrukcją urządzenia, oznacz połączenie i dopiero wtedy odłącz złącze.
Elementy oświetlenia, wyłączniki drzwi, wiązki przewodów i moduł sterujący wymagają większej ostrożności. Wyjęcie wtyczki jest konieczne, ale nie zastępuje sprawdzenia, czy w obwodzie nie pozostało napięcie i czy kondensatory modułu są rozładowane. Diagnostykę pod napięciem, pomiary w obwodach sieciowych oraz naprawę modułu elektronicznego powinien wykonywać wykwalifikowany serwisant z właściwymi przyrządami.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem ani napraw obwodów sieciowych, jeżeli nie masz przygotowania do takich prac. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi przewodami.
Rozmrażanie i kontrola po naprawie
W zamrażarce nie używaj suszarki, nagrzewnicy, grzejnika ani ostrego narzędzia do odłupywania lodu. Wysoka temperatura lub nacisk mogą uszkodzić tworzywa, przewody albo elementy układu chłodzenia. Bezpieczniejsze jest wyłączenie urządzenia, wyjęcie produktów, otwarcie drzwi i odczekanie na naturalne rozmrożenie. Można użyć naczynia z ciepłą, ale nie wrzącą wodą, o ile nie stwarza to ryzyka zalania panelu lub oświetlenia.
Po wymianie części:
- sprawdź, czy wszystkie złącza są osadzone i zabezpieczone przed wyrwaniem;
- upewnij się, że przewody nie są przygniecione przez półkę, osłonę lub uszczelkę;
- zamontuj elementy wyposażenia bez naprężeń;
- sprawdź domykanie drzwi i przyleganie uszczelki;
- uruchom urządzenie i kontroluj temperaturę niezależnym termometrem;
- obserwuj odpływ skroplin, odgłosy pracy i cykl załączania sprężarki.
Nie oceniaj skuteczności naprawy wyłącznie po tym, że sprężarka zaczęła pracować. Potrzebny jest również stabilny spadek temperatury i prawidłowe zachowanie urządzenia po kilku cyklach pracy.
Jak dobrać część do Amica 1170547
Zdjęcie części, jej kolor albo identyczne złącze nie gwarantują zgodności. Różnice mogą dotyczyć charakterystyki elektrycznej, długości przewodu, uchwytów, strony montażu, wymiarów, oprogramowania modułu lub wersji układu chłodzenia.
Przy zamawianiu podzespołu podaj pełne oznaczenia z tabliczki: model, kod wyrobu i 14-cyfrowy numer fabryczny. Dodatkowo przygotuj:
- oznaczenie starej części,
- zdjęcie mocowania i złącza,
- wymiary elementu mechanicznego,
- informację, w której komorze lub po której stronie jest montowany,
- opis objawu i wykonanych kontroli.
W przypadku półek, szuflad i balkoników zmierz część po wyjęciu z urządzenia, ale nie zamawiaj wyłącznie na podstawie szerokości. Ważne są również zaczepy, wysokość rantów, prowadnice i kształt narożników. Przy czujnikach, termostatach, wiązkach i modułach kluczowe są oznaczenie katalogowe oraz zgodność z konkretnym wariantem urządzenia.
Jeżeli wynik diagnostyki nie wskazuje jednoznacznie uszkodzonego elementu, nie kupuj kilku części na próbę. Najpierw uzupełnij dane modelu, wykonaj prostsze kontrole i porównaj część z dokumentacją właściwego wariantu.
FAQ
Czy model FK339QQB#01AS wystarczy do dobrania części?
Nie zawsze. Dla urządzeń Amica warto podać model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowe oznaczenia, takie jak IN FK339.6GBDFZAA, KGC6550 lub VC1852BFDBG, pomagają rozróżnić wariant wykonania.
Zamrażarka działa, a chłodziarka jest ciepła. Czy trzeba wymienić czujnik?
Nie automatycznie. Najpierw sprawdź obieg powietrza, oblodzenie, uszczelkę drzwi, ustawienia i temperaturę niezależnym termometrem. Dopiero później oceniaj czujnik, wentylator, odszranianie lub sterowanie.
Czy wodę pod szufladami można usunąć bez wymiany części?
Często tak. Sprawdź i delikatnie udrożnij odpływ skroplin przepychaczem przeznaczonym do urządzenia. Jeżeli problem powraca mimo drożnego odpływu, przyczyna może leżeć w ułożeniu produktów, szczelności drzwi albo układzie odszraniania.
Czy można mierzyć czujnik temperatury bez jego odłączania?
Taki pomiar może być niemiarodajny, ponieważ mierzysz wtedy również fragment obwodu urządzenia. Po odłączeniu zasilania odłącz czujnik od złącza i porównaj zmianę rezystancji przy różnych temperaturach z dokumentacją właściwego wariantu.
Jak wymienić pękniętą półkę lub szufladę?
Elementy wyposażenia zwykle wyjmuje się od strony komory przez uniesienie, wysunięcie lub zwolnienie prowadnic. Przed zakupem porównaj zaczepy, wymiary, położenie prowadnic i stronę montażu. Nie montuj pękniętej półki ponownie, nawet jeśli nadal utrzymuje niewielkie obciążenie.
Czy po rozmrożeniu można użyć suszarki, aby przyspieszyć naprawę?
Nie. Wysoka temperatura może odkształcić tworzywa i uszkodzić przewody lub elementy układu chłodzenia. Pozostaw drzwi otwarte i pozwól, aby lód stopił się naturalnie; zabezpiecz podłogę przed wodą.
