1193971 - FK377FUHC02AG (FK3776.2DFZHC) Amica
Części do chłodziarko-zamrażarki Amica 1193971 - FK377FUHC02AG (FK3776.2DFZHC) dobieraj po pełnych oznaczeniach z tabliczki znamionowej. To model Total No Frost, w którym problemy z chłodzeniem mogą wynikać między innymi z uszczelki, czujnika, wentylatora, przepustnicy, układu odszraniania albo modułu sterującego.
Części do Amica FK3776.2DFZHC – co obejmuje ta kategoria
Model FK3776.2DFZHC, oznaczany w strukturze części jako 1193971 - FK377FUHC02AG, jest wolnostojącą chłodziarko-zamrażarką z systemem Total No Frost. W kategorii mogą występować elementy wyposażenia i podzespoły odpowiedzialne za drzwi, zawiasy, uszczelnienie, oświetlenie, czujniki temperatury, obieg powietrza, sterowanie oraz automatyczne odszranianie.
W przypadku tego urządzenia nie należy dobierać części wyłącznie na podstawie zdjęcia. Ten sam wygląd, liczba styków lub podobna nazwa handlowa nie potwierdzają zgodności. Różnice mogą dotyczyć wymiarów, mocowania, charakterystyki czujnika, wersji elektroniki, położenia elementu albo oprogramowania modułu.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zamrażarka działa, ale chłodziarka jest zbyt ciepła | Wentylator, przepustnica powietrza, oblodzony kanał, czujnik temperatury, układ odszraniania, moduł sterujący | Temperaturę w obu komorach, pracę wentylatora, drożność kanałów i obecność lodu za osłoną parownika | Sam sprawny wentylator nie wyklucza zaciętej przepustnicy ani błędnego sterowania. Nie zaczynaj od wymiany modułu bez sprawdzenia prostszych przyczyn |
| Urządzenie pracuje długo i nie osiąga temperatury | Nieszczelna uszczelka, złe ustawienie, zabrudzony wymiennik, problem z wentylacją, ubytek czynnika, czujnik lub sterowanie | Domykanie drzwi, przyleganie uszczelki, warunki wokół urządzenia, rzeczywistą temperaturę termometrem i wzór oszronienia | Nieszczelność może zwiększać obciążenie sprężarki, ale prawidłowa uszczelka nie wyklucza awarii układu chłodniczego |
| Pojawia się lód lub szron za tylną osłoną | Grzałka odszraniania, bezpiecznik termiczny, czujnik odszraniania, odpływ, wentylator albo sterowanie | Po odłączeniu urządzenia i pełnym rozmrożeniu sprawdź, czy objaw wraca; elementy elektryczne badaj po odłączeniu przewodów | Jednorazowe rozmrożenie może przywrócić przepływ powietrza, ale nie potwierdza sprawności układu odszraniania |
| Woda pojawia się wewnątrz lub pod urządzeniem | Nieszczelna uszczelka, zablokowany odpływ, nadmierne oblodzenie, problem z odszranianiem lub wentylatorem | Miejsce pojawienia się wody, drożność odpływu właściwą metodą i stan uszczelki | W modelu No Frost woda nie powinna być usuwana ostrym narzędziem z kanałów ani przez nakłuwanie osłon |
| Drzwi nie domykają się albo odstają | Zużyta uszczelka, przesunięte drzwi, zużyty zawias, źle ustawione nóżki, przeszkoda w środku | Szczeliny wokół drzwi, kartkę wsuniętą między uszczelkę a obudowę, stan zawiasów i poziomowanie | Jeżeli kartka wysuwa się bez wyraźnego oporu tylko w jednym miejscu, problem może dotyczyć uszczelki albo geometrii drzwi |
| Nie działa oświetlenie lub wyświetlacz | Żarówka/moduł LED, wyłącznik drzwi, przewody, zasilanie modułu albo sterownik | Czy działa chłodzenie, czy reaguje wyłącznik drzwi i czy problem dotyczy jednej funkcji czy całego panelu | Brak światła nie oznacza automatycznie awarii modułu sterującego |
Gdy zamrażarka chłodzi, a chłodziarka nie
W chłodziarko-zamrażarce No Frost chłodne powietrze jest wytwarzane przy parowniku i rozprowadzane wentylatorem oraz kanałami. Dlatego prawidłowa temperatura w zamrażarce nie dowodzi jeszcze sprawności całego obiegu powietrza w chłodziarce.
Postępuj w tej kolejności:
- Zmierz rzeczywistą temperaturę w obu komorach po ustabilizowaniu pracy urządzenia. Nie opieraj diagnozy wyłącznie na wskazaniu wyświetlacza.
- Sprawdź, czy kratki nawiewu i powrotu powietrza nie są zasłonięte produktami.
- Posłuchaj, czy wentylator uruchamia się po zamknięciu drzwi. W wielu konstrukcjach jego praca jest zależna od wyłącznika drzwi, więc nie należy wciskać blokady na stałe ani omijać zabezpieczeń.
- Obejrzyj, czy za wewnętrzną osłoną zamrażarki nie powstała warstwa lodu. Lód może zatrzymać przepływ powietrza i zasłonić parownik.
- Jeżeli po pełnym, bezpiecznym rozmrożeniu chłodzenie wraca tylko na pewien czas, podejrzenie kieruje się na układ odszraniania, czujnik, grzałkę, bezpiecznik termiczny albo sterowanie.
- Jeżeli wentylator pracuje, kanały są drożne, a przepustnica nie zmienia położenia lub tylko drży, można podejrzewać jej mechanizm, silnik albo sterowanie. Do wymiany nie kwalifikuje jej jednak sam brak słyszalnego ruchu.
Przypadki opisane dla innych modeli Amica pokazują, że podobny objaw może mieć różne przyczyny: od zablokowanej przepustnicy po oblodzenie lub problem z odszranianiem. Nie należy przenosić konkretnego pomiaru, pinoutu ani wartości rezystancji z innego modelu na FK3776.2DFZHC.

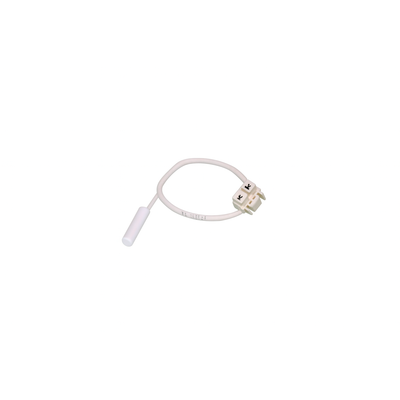

Jak sprawdzić czujnik temperatury
Czujnik temperatury w elektronicznej chłodziarko-zamrażarce jest elementem o charakterystyce zależnej od temperatury. Pomiar wykonuje się po odłączeniu urządzenia od zasilania i po odpięciu czujnika od obwodu, aby nie mierzyć równolegle elektroniki modułu.
W praktyce warto:
- ustalić, którego czujnika dotyczy problem: chłodziarki, zamrażarki, parownika lub odszraniania;
- zmierzyć rezystancję w określonej temperaturze i zapisać warunki pomiaru;
- porównać wynik z dokumentacją serwisową właściwej wersji urządzenia albo z drugim czujnikiem tylko wtedy, gdy mają tę samą funkcję i konstrukcję;
- sprawdzić przewody, złącze oraz miejsce wejścia wiązki w obudowę;
- ocenić, czy wynik zmienia się płynnie przy zmianie temperatury.
Przerwa w obwodzie, zwarcie albo skokowa, niestabilna zmiana wskazania mogą wskazywać na uszkodzenie czujnika lub wiązki. Sam pomiar rezystancji w temperaturze pokojowej nie potwierdza jednak prawidłowej pracy podczas chłodzenia, odszraniania i współpracy z modułem. Nie stosuj wartości podanych dla innego modelu jako uniwersalnej normy.
Wentylator i przepustnica powietrza
Jeżeli zamrażarka utrzymuje temperaturę, a chłodziarka pozostaje ciepła, sprawdź kierunek przepływu powietrza. W zależności od wykonania modelu za regulację może odpowiadać wentylator, przepustnica lub oba elementy.
Oględziny powinny obejmować:
- ślady oblodzenia łopatek i kanałów;
- swobodne obracanie wirnika po odłączeniu urządzenia od zasilania;
- nietypowe buczenie, cykanie lub drżenie silnika;
- uszkodzenie klapki, przekładni i mocowań przepustnicy;
- stan złącza oraz przewodów.
Pomiar napięcia podczas pracy jest diagnostyką pod napięciem i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, przy użyciu właściwego miernika i zgodnie ze schematem konkretnej wersji. Nie podawaj napięcia na przypadkowe pary przewodów i nie mostkuj wyłącznika drzwi. Zmierzona rezystancja silnika lub grzałki przepustnicy może pomóc wykryć przerwę albo zwarcie, ale nie wyklucza zacięcia mechanizmu ani problemu z modułem.
Uszczelka drzwi – kontrola i wymiana
Nieszczelna uszczelka może powodować długą pracę sprężarki, wahania temperatury, szronienie, skraplanie wody i pogorszenie przechowywania żywności. Najpierw oczyść uszczelkę oraz powierzchnię styku. Następnie sprawdź, czy guma nie jest pęknięta, odkształcona, odklejona lub wciśnięta w jednym miejscu.
Test kartki wykonuj w kilku punktach na obwodzie drzwi. Jeżeli kartka bez oporu wysuwa się miejscowo, problem dotyczy szczelności w tym obszarze. Test nie rozstrzyga jednak, czy przyczyną jest sama uszczelka, zawias, ustawienie urządzenia lub skrzywienie drzwi.
Przy wymianie:
- Odłącz urządzenie od zasilania i opróżnij obszar drzwi.
- Ustal, czy uszczelka jest wciskana, przykręcana lub klejona. Nie zakładaj sposobu montażu tylko na podstawie marki.
- Zdemontuj starą uszczelkę bez podważania ostrym narzędziem powierzchni drzwi i obudowy.
- Nowy element pozostaw w temperaturze pokojowej, aby odzyskał kształt po transporcie.
- Zamontuj go równomiernie, bez skręcania narożników i bez rozciągania profilu.
- Po zamknięciu drzwi sprawdź wszystkie narożniki i ponownie wykonaj test kartki.
Wymiary uszczelki porównuj po zewnętrznych krawędziach, ale traktuj je jako kontrolę pomocniczą. Dla tego modelu ważniejsza jest zgodność katalogowa z pełnym oznaczeniem urządzenia.
Odszranianie i kontrola grzałki
Wersja FK3776.2DFZHC wykorzystuje automatyczne odszranianie systemu Total No Frost. Jeżeli parownik zarasta lodem, a chłodziarka traci przepływ powietrza, możliwe są problemy z grzałką, bezpiecznikiem termicznym, czujnikiem odszraniania, odpływem albo modułem.
Przed pomiarem odłącz urządzenie od zasilania, zabezpiecz się przed wodą z rozmrażania i odłącz badany element od wiązki. Rezystancję grzałki można porównać z dokumentacją właściwej wersji, ale sam wynik nie sprawdza bezpiecznika, czujnika, przewodów ani tego, czy moduł włącza grzanie w odpowiednim cyklu. Nie rozmrażaj lodu nożem, opalarką ani innym źródłem wysokiej temperatury, ponieważ można uszkodzić parownik, przewody lub izolację.
Opisane czynności elektryczne i dostęp do elementów znajdujących się za osłoną parownika wymagają doświadczenia oraz właściwych narzędzi. Prace przy układzie chłodniczym, czynniku R600a i sprężarce są przeznaczone dla wykwalifikowanego serwisanta. Nie nakłuwaj rur i nie próbuj samodzielnie uzupełniać czynnika.
Dostęp do części i demontaż
Dostęp do prostych elementów, takich jak półka, balkonik, pojemnik, klosz lampki czy uszczelka, zwykle uzyskuje się od strony wnętrza drzwi lub komory. Podzespoły No Frost są zazwyczaj osłonięte panelami wewnętrznymi albo znajdują się w tylnej części urządzenia. Dokładna kolejność demontażu zależy od wersji wykonania.
Przed odłączeniem przewodów:
- zrób zdjęcie ułożenia wiązki i położenia złączy;
- oznacz połączenia, jeśli są podobne;
- nie ciągnij za przewody ani za kapilary/czujniki;
- odkładaj śruby według miejsca montażu;
- nie uruchamiaj urządzenia z usuniętą osłoną, jeżeli grozi to kontaktem z ruchomym wentylatorem lub elementami pod napięciem.
Po naprawie zamontuj wszystkie osłony, przywróć uszczelnienia kanałów powietrznych i sprawdź, czy drzwi zamykają się bez ocierania. Następnie pozwól urządzeniu ustabilizować temperaturę, zanim ocenisz rezultat.
Jak dobrać właściwą część do tego modelu
Dla urządzeń Amica nie wystarcza skrócony model handlowy. Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
W tej kategorii punktem odniesienia jest oznaczenie FK3776.2DFZHC oraz zapis 1193971 - FK377FUHC02AG, ale nie zastępuje on danych z tabliczki konkretnego egzemplarza. Przy częściach takich jak czujnik, uszczelka, zawias, przepustnica, moduł lub element układu odszraniania porównaj również numer części, stronę montażu, wymiary, sposób mocowania i rodzaj złącza.
Samo podobieństwo części albo zgodność jednego numeru nie zawsze wystarcza. W przypadku modułu trzeba dodatkowo potwierdzić, czy jest przeznaczony do tej wersji urządzenia i czy po wymianie wymagana jest konfiguracja. Nie zakładaj automatycznie, że każdy moduł wymaga programowania ani że każdy zamiennik działa bez dodatkowych czynności.
Najbezpieczniejszy następny krok to spisanie wszystkich danych z tabliczki oraz oznaczenia starej części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej i elementu przed demontażem.
FAQ
Czy części z modelu FK3666.2DFZHC pasują do FK3776.2DFZHC?
Instrukcja obsługi obejmuje oba oznaczenia, ale nie oznacza to automatycznej zgodności każdej części. Wspólna instrukcja może dotyczyć kilku wariantów konstrukcyjnych. Zgodność potwierdź po pełnym modelu, kodzie wyrobu, numerze fabrycznym i numerze części.
Czy ciepła chłodziarka przy prawidłowo działającej zamrażarce oznacza uszkodzony czujnik?
Nie. Taki objaw może powodować również wentylator, przepustnica, oblodzenie kanału, układ odszraniania, wiązka przewodów lub sterowanie. Czujnik warto badać dopiero po określeniu, którego obwodu dotyczy problem i po porównaniu wyniku z dokumentacją właściwego modelu.
Jak sprawdzić, czy uszczelka drzwi jest nieszczelna?
Oczyść miejsce styku, obejrzyj gumę i wykonaj test kartki w kilku punktach. Jeżeli kartka wysuwa się bez wyraźnego oporu tylko w jednym miejscu, sprawdź również zawias, ustawienie urządzenia i geometrię drzwi. Test kartki nie potwierdza samodzielnie, że winna jest wyłącznie uszczelka.
Czy po rozmrożeniu lodówka powinna działać prawidłowo?
Rozmrożenie może czasowo przywrócić przepływ powietrza, jeżeli kanał lub parownik był oblodzony. Jeżeli problem wraca, trzeba sprawdzić układ odszraniania, czujniki, grzałkę, bezpieczniki termiczne, wentylator i sterowanie. Nie traktuj czasowej poprawy jako potwierdzenia sprawności urządzenia.
Czy można zmierzyć grzałkę lub czujnik bez demontażu?
Pomiar przez złącze może być niemiarodajny, ponieważ obejmuje także przewody i inne elementy obwodu. Dokładniejsze badanie wykonuje się po odłączeniu badanego elementu od instalacji, przy odłączonym zasilaniu i z zachowaniem oznaczeń przewodów. Wartość należy odnieść do dokumentacji tej wersji, a nie do uniwersalnej tabeli.
Jakie dane przesłać do doboru części Amica?
Przygotuj zdjęcie tabliczki znamionowej z pełnym modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. Pomocne jest także zdjęcie uszkodzonej części, jej oznaczenia, sposobu mocowania oraz złącza.
