Części do odkurzacza pionowego Amica VM 9001 Joran, kod wyrobu 1190922, pozwalają usunąć problemy ze słabym ssaniem, ładowaniem, krótką pracą lub zablokowaną elektroszczotką. Przed zakupem sprawdź drożność rury, stan filtrów i wałka. Właściwy wariant części dobieraj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Amica VM 9001 Joran 1190922 – właściwy model i części
VM 9001 Joran to bezprzewodowy odkurzacz pionowy z odłączanym modułem ręcznym, pojemnikiem na kurz, elektroszczotką i akumulatorem litowo-jonowym o napięciu znamionowym 25,2 V. Kod wyrobu przypisany do tej wersji to 1190922. Producent podaje orientacyjny czas pracy około 17 minut na maksymalnej mocy i około 40 minut na najniższym poziomie, przy czym wynik zależy między innymi od użytej końcówki, podłoża, oporów przepływu oraz stanu akumulatora.
Przy doborze trzeba odróżnić VM 9001 od podobnie nazwanych wersji Joran. Przykładowo Amica VM 9011 Joran Turbo Pet 1190923 jest osobnym wykonaniem. Identyczny wygląd złącza, filtra, rury albo obudowy nie potwierdza zgodności katalogowej.
Co sprawdzić, gdy odkurzacz słabo zbiera kurz?
Słabsze sprzątanie nie oznacza od razu uszkodzenia silnika. Najpierw trzeba ustalić, czy problemem jest ograniczony przepływ powietrza, nieszczelność, zablokowana szczotka czy rzeczywisty spadek wydajności zespołu napędowego.
| Objaw | Możliwe przyczyny | Sprawdzenie | Interpretacja i następny krok |
| Silnik pracuje normalnie, ale ssanie stopniowo osłabło | Pełny pojemnik, zabrudzone filtry, zatkana rura lub kanał szczotki | Opróżnij pojemnik, odłącz rurę i elektroszczotkę, obejrzyj kanały pod światło oraz wyczyść filtry zgodnie z instrukcją | Poprawa po czyszczeniu wskazuje na opory przepływu, a nie na konieczność wymiany silnika |
| Ssanie jest słabe po ponownym założeniu pojemnika | Źle osadzony filtr, pojemnik niedomknięty, uszkodzona lub przesunięta uszczelka | Sprawdź położenie wkładów, pokryw, zatrzasków i powierzchni uszczelniających | Szczelina powoduje zasysanie powietrza poza właściwą drogą i może imitować zużycie silnika |
| Odkurzacz dobrze zasysa bez rury, ale słabo ze złożonym zestawem | Niedrożna rura, ssawka albo kanał elektroszczotki | Kontroluj każdy element osobno po wyłączeniu urządzenia; usuń zbite kłaczki bez wciskania ich głębiej | Miejsce, po którego dołączeniu pojawia się wyraźny spadek, zawęża obszar usterki |
| Słychać nietypowy świst, terkot lub ocieranie | Nieszczelność, ciało obce, uszkodzony wałek, turbina albo łożyskowanie | Wyłącz sprzęt, sprawdź kanały i wałek; jeśli hałas dochodzi z korpusu także bez rury, potrzebna jest kontrola wnętrza | Dalsza praca z ocierającym wirnikiem lub zablokowanym przepływem może powiększyć uszkodzenie |
Nie uruchamiaj VM 9001 bez wymaganych filtrów. Taki test może być mylący, ponieważ filtr i jego oprawa mogą uczestniczyć w uszczelnieniu toru powietrza. Dodatkowo niezatrzymany pył może dostać się do silnika.
Czyszczenie filtrów i pojemnika

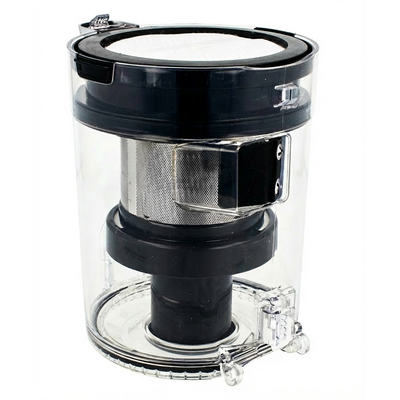

Producent zaleca regularne opróżnianie pojemnika, aby utrzymywać siłę ssania. Dostęp do filtrów uzyskuje się po zwolnieniu blokady i zdjęciu pojemnika na kurz. Następnie można wyjąć filtr siatkowy oraz rozdzielić filtr piankowy od wkładu z włókna.
Elementy przeznaczone do płukania należy umyć i dokładnie wysuszyć przed montażem. Wilgotny filtr ogranicza przepływ, może wprowadzić wilgoć do korpusu i szybko oblepić się pyłem. Filtr za silnikiem znajduje się pod przekręcaną pokrywą; powinien być oczyszczany, a jego płukanie lub wymiana zależą od stanu i zaleceń dla danego wkładu.
Filtr trzeba wymienić, gdy jest rozerwany, zdeformowany, nie odzyskuje przepuszczalności po prawidłowym czyszczeniu albo nie daje się szczelnie osadzić. Samo przedmuchanie nie zawsze usuwa pył wbity głęboko między włókna.

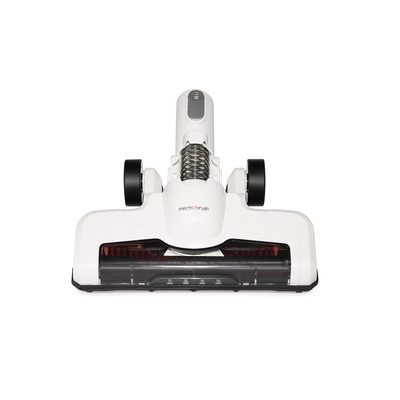

Elektroszczotka nie obraca się lub zatrzymuje
W modelu VM 9001 wałek elektroszczotki jest elementem napędzanym. Włosy i nitki nawinięte przy końcach wałka zwiększają opór, przez co szczotka może zwalniać, zatrzymywać się albo uruchamiać zabezpieczenie przeciążeniowe.
- Wyłącz odkurzacz i odłącz ładowarkę.
- Odepnij elektroszczotkę przyciskiem zwalniającym.
- Otwórz osłonę wałka i wyjmij go zgodnie z kierunkiem mocowania.
- Usuń włosy i włókna, zwłaszcza przy trzpieniach oraz kółkach.
- Sprawdź, czy wałek obraca się bez wyraźnego zacinania, a kanał ssący jest drożny.
- Zamontuj elementy w odwrotnej kolejności i upewnij się, że osłona została zablokowana.
Nie myj kompletnej elektroszczotki wodą. Wałek należy czyścić w sposób przewidziany przez instrukcję, bez zalewania silnika, przewodów i styków.
Jeśli oczyszczony wałek nadal nie rusza, obejrzyj styki pomiędzy korpusem, rurą i szczotką. Brud, ślady korozji, zapadnięty styk lub luz w złączu mogą przerwać zasilanie. Jeżeli wałek działa tylko przy określonym ustawieniu przegubu, podejrzenie pada także na przewód lub połączenie wewnątrz ruchomego elementu. Brak obrotów mimo swobodnego wałka i prawidłowych połączeń może oznaczać uszkodzenie silnika szczotki, okablowania lub sterowania.
Instrukcja przewiduje również zatrzymanie silnika szczotki po przeciążeniu, na przykład podczas długiej pracy na dywanie z wysokim włosiem. Po usunięciu blokady urządzenie powinno ostygnąć przez co najmniej godzinę. Jeżeli problem szybko powraca na zwykłej podłodze, nie należy ograniczać diagnozy do przegrzania eksploatacyjnego.
Odkurzacz nie włącza się, przerywa albo pracuje bardzo krótko
Najpierw naładuj urządzenie przez pełny cykl. Dla VM 9001 producent podaje czas ładowania około 4–6 godzin. Podczas ładowania wskaźnik miga, a po zakończeniu kontrolki przestają migać. Brak sygnalizacji nie rozstrzyga samodzielnie, czy uszkodzony jest akumulator – przyczyną może być również gniazdo sieciowe, ładowarka, przewód, gniazdo ładowania, zabrudzone styki albo elektronika odkurzacza.
Kolejność diagnostyki
- Sprawdź gniazdo sieciowe za pomocą innego sprawnego urządzenia.
- Obejrzyj przewód i wtyki ładowarki oraz gniazdo w odkurzaczu. Nie używaj zasilacza z pękniętą izolacją, luźnym wtykiem lub śladami przegrzania.
- Oczyść styki na sucho lub środkiem przeznaczonym do elektroniki i poczekaj na jego całkowite odparowanie.
- Usuń blokady przepływu i wałka. Przeciążony silnik albo elektroszczotka mogą powodować wyłączenie zabezpieczenia mimo naładowanej baterii.
- Po ostygnięciu przez około godzinę sprawdź urządzenie z oczyszczonymi filtrami, pustym pojemnikiem i swobodnym wałkiem.
- Porównaj czas działania na tym samym trybie i podłożu. Wyraźne skrócenie pracy mimo pełnego ładowania może wskazywać na utratę pojemności akumulatora, ale także na nadmierne obciążenie silnika.
Napięcie na wyjściu nieobciążonej ładowarki można porównać z wartością podaną na jej tabliczce. Sam prawidłowy wynik bez obciążenia nie potwierdza jednak, że zasilacz utrzymuje parametry podczas ładowania. Pomiar ładowarki pod obciążeniem, pakietu akumulatorowego, czujników temperatury i linii BMS wymaga dokumentacji właściwego wykonania oraz odpowiednich kwalifikacji.

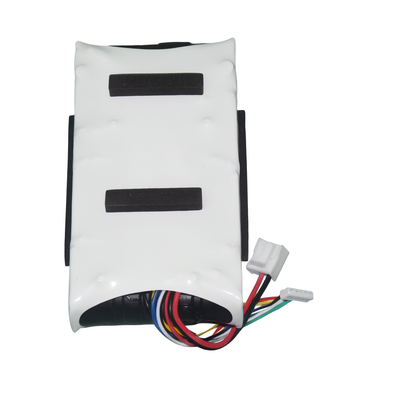

Pakietu litowo-jonowego nie należy otwierać, zwierać, ładować poza przewidzianym układem ani regenerować przez przypadkową wymianę ogniw. Akumulator współpracuje z elektroniką zabezpieczającą i czujnikiem temperatury. Błędne połączenie, różne parametry ogniw lub pominięcie linii kontrolnych może spowodować brak działania, przegrzanie albo pożar.
Opisane pomiary wewnątrz urządzenia i prace przy pakiecie Li-ion są przeznaczone dla wykwalifikowanego technika posiadającego właściwe narzędzia, wiedzę o BMS i zabezpieczenie przeciwzwarciowe. Producent przewiduje wymianę baterii 25,2 V przez serwis.
Dostęp i wymiana części eksploatacyjnych
Rurę oraz elektroszczotkę odpina się za pomocą przycisków zwalniających. Pojemnik na kurz jest mocowany osobną blokadą, a jego dolna pokrywa służy do opróżniania zawartości. Przed demontażem zapamiętaj położenie filtrów i opraw, ponieważ odwrotne ułożenie lub niedomknięcie może pogorszyć szczelność.
Po wymianie rury, szczotki, pojemnika, filtra lub uszczelki sprawdź:
- czy wszystkie zatrzaski zamknęły się bez użycia nadmiernej siły;
- czy filtr leży równo i nie jest podwinięty;
- czy połączenia rury nie mają luzu;
- czy wałek obraca się swobodnie;
- czy nie występuje świst wskazujący na nieszczelność;
- czy urządzenie pracuje stabilnie na obu poziomach mocy.
Dostęp do silnika, płytki sterującej, gniazda ładowania i wewnętrznego okablowania wymaga rozebrania korpusu. Plastikowe obudowy mogą być łączone śrubami oraz zatrzaskami, których położenie nie jest widoczne z zewnątrz. Nie podważaj ich przypadkowym metalowym narzędziem i nie ciągnij za przewody. Przed odpięciem złączy warto wykonać zdjęcia ich ułożenia.
Jak prawidłowo dobrać część do Amica VM 9001?
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- model: VM 9001 Joran;
- kod wyrobu: 1190922;
- pełny 14-cyfrowy numer fabryczny.
Porównaj także numer części ze starego elementu, jeżeli jest czytelny. Przy częściach mechanicznych znaczenie mają wymiary, zaczepy, kształt prowadnic i położenie styków. Dla ładowarki oraz akumulatora trzeba potwierdzić również parametry elektryczne, polaryzację, wtyk i zgodność z elektroniką urządzenia. W płytkach sterowania mogą występować różne wersje wykonania, dlatego podobny układ złączy nie wystarcza do zamówienia.
Nie dobieraj części wyłącznie po haśle „Amica Joran” ani na podstawie zdjęcia. Jeśli tabliczka wskazuje inny kod wyrobu, przejdź do odpowiedniej wersji w kategorii odkurzaczy bezworkowych Amica. W razie wątpliwości przekaż kompletne zdjęcie tabliczki znamionowej oraz oznaczenia wymontowanego elementu.
FAQ – części i naprawa Amica VM 9001 Joran
Dlaczego Amica VM 9001 słabo ciągnie mimo pustego pojemnika?
Przyczyną może być zabrudzony lub wilgotny filtr, niedrożna rura, zablokowany kanał elektroszczotki albo nieszczelne osadzenie pojemnika. Najpierw skontroluj cały tor powietrza i powierzchnie uszczelniające. Silnik podejrzewaj dopiero wtedy, gdy przepływ jest drożny, filtry są prawidłowo założone, a problem nadal występuje.
Czy filtry VM 9001 można myć?
Filtry wskazane w instrukcji jako przeznaczone do płukania można umyć po wyjęciu z pojemnika. Przed montażem muszą całkowicie wyschnąć. Nie należy zakładać wilgotnego wkładu ani myć kompletnej elektroszczotki.
Co zrobić, gdy wałek elektroszczotki nie obraca się?
Wyłącz urządzenie, wyjmij wałek i usuń włosy z jego końców oraz kółek. Sprawdź swobodę obrotu, drożność kanału i stan styków. Jeżeli szczotka nadal nie działa, przyczyną może być jej silnik, przewód w rurze lub przegubie albo układ sterujący.
Czy krótki czas pracy oznacza konieczność wymiany akumulatora?
Nie zawsze. Najpierw przeprowadź pełne ładowanie, oczyść filtry i wałek oraz porównaj czas pracy w tym samym trybie. Jeśli odkurzacz nadal wyłącza się znacznie wcześniej niż wcześniej, akumulator może mieć obniżoną pojemność, ale trzeba też wykluczyć ładowarkę, połączenia i nadmierne obciążenie silnika.
Czy akumulator 25,2 V będzie pasował, jeśli ma takie samo napięcie?
Samo napięcie nie potwierdza zgodności. Muszą pasować obudowa, mocowania, złącza, pojemność przewidziana dla układu, czujnik temperatury oraz komunikacja z elektroniką zabezpieczającą. Zamiennik należy potwierdzić dla kodu wyrobu 1190922.
Jakie dane są potrzebne do zamówienia części?
Potrzebne są model VM 9001 Joran, kod wyrobu 1190922 i pełny 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie tabliczki znamionowej oraz numer nadrukowany na starej części.
