1190120 - (VP 1051) Zonda (VP 1051) Amica
Części do odkurzacza Amica VP 1051 Zonda o kodzie wyrobu 1190120 pomagają usunąć problemy ze słabym ssaniem, zasilaniem, regulacją mocy, zwijaniem przewodu i uszkodzonymi akcesoriami. Przed zakupem ustal przyczynę usterki, a zgodność części potwierdź według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do Amica VP 1051 Zonda 1190120 – od czego zacząć
VP 1051 Zonda o kodzie wyrobu 1190120 jest odkurzaczem workowym z elektroniczną regulacją mocy, mechanicznym suwakiem w uchwycie węża, automatycznym zwijaczem przewodu oraz zabezpieczeniem przed przegrzaniem i uruchomieniem bez worka. Te rozwiązania mają znaczenie podczas diagnostyki: brak startu nie musi oznaczać uszkodzonego silnika, a wskazanie pełnego worka może być skutkiem niedrożnego węża, rury lub ssawki.
Przed rozbieraniem korpusu warto sprawdzić elementy dostępne bez narzędzi. W wielu przypadkach pozwala to odróżnić usterkę akcesorium lub ograniczenie przepływu powietrza od awarii silnika, zwijacza czy płytki sterowania.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Odkurzacz słabo zasysa | Pełny lub źle osadzony worek, brudny filtr, zatkana ssawka, rura albo wąż, pęknięcie węża, otwarty suwak w uchwycie | Sprawdź worek i filtry, zamknij suwak, a następnie kontroluj kolejno ssawkę, rurę i wąż | Poprawa po odłączeniu jednego elementu wskazuje na niedrożność lub nieszczelność właśnie w tym odcinku toru powietrza |
| Wskaźnik sygnalizuje pełny worek mimo jego wymiany | Zator w ssawce, rurze lub wężu; niewłaściwe osadzenie worka | Odłącz akcesoria i sprawdź ich drożność, następnie popraw mocowanie kołnierza worka w prowadnicach | Wskaźnik reaguje na ograniczony przepływ, dlatego sam sygnał nie rozstrzyga, że worek jest pełny |
| Odkurzacz wyłącza się po rozgrzaniu | Ograniczony przepływ powietrza, przegrzanie silnika, problem ze szczotkami, komutatorem lub połączeniem elektrycznym | Wyłącz urządzenie, odłącz zasilanie, pozwól mu ostygnąć, wymień worek i oczyść drożne filtry zgodnie z instrukcją | Jeśli po przywróceniu przepływu problem powraca, potrzebna jest kontrola silnika i obwodu zasilania, a nie kolejna wymiana worka na próbę |
| Odkurzacz nie uruchamia się | Brak worka lub jego złe osadzenie, uszkodzony przewód, styki zwijacza, włącznik, połączenie, płytka sterowania albo silnik | Sprawdź gniazdo, zamknięcie pokrywy z prawidłowo osadzonym workiem, stan przewodu i reakcję na przycisk | Brak reakcji nadal nie wskazuje jednej części. Obwód należy sprawdzać kolejno od przewodu i zwijacza do włącznika, sterowania oraz silnika |
| Moc nie daje się regulować | Uszkodzone pokrętło lub potencjometr, połączenia płytki, element wykonawczy regulatora albo sam silnik | Sprawdź, czy pokrętło pracuje prawidłowo i czy złącza nie są poluzowane; dalsze pomiary wykonuj na odłączonych elementach | Brak przypaleń na płytce nie potwierdza jej sprawności. Nie należy kupować modułu przed wykluczeniem włącznika, połączeń i silnika |
| Przewód nie zwija się | Zakleszczenie przewodu, zabrudzenie mechanizmu, uszkodzenie przycisku, zapadki lub sprężyny zwijacza | Odłącz wtyczkę, ostrożnie wyciągnij przewód do dopuszczalnego oznaczenia i spróbuj zwinąć go ponownie, kontrolując wtyczkę | Jeżeli mechanizm nadal nie podejmuje przewodu albo działa skokowo, zwijacz wymaga demontażu i kontroli |
| Pojawił się metaliczny hałas, zapach spalenizny lub silne iskrzenie | Zużycie szczotek, komutatora, łożysk lub wirnika; ciało obce w turbinie | Natychmiast wyłącz odkurzacz. Po odłączeniu zasilania sprawdź najpierw ssawkę, rurę i filtry; silnik wymaga oględzin po otwarciu korpusu | Dalsza praca może powiększyć uszkodzenie. Sam głośniejszy dźwięk nie wystarcza jednak do zamówienia silnika |
Jak znaleźć przyczynę słabego ssania
Najpierw załóż prawidłowo pusty worek i sprawdź filtr znajdujący się za jego komorą. W tym modelu pokrywa może nie zamknąć się całkowicie, jeżeli worek nie został wsunięty we właściwe prowadnice. Nieszczelność lub zagięcie kołnierza worka może powodować ucieczkę powietrza i przedostawanie się pyłu poza worek.
Następnie zamknij mechaniczny suwak w uchwycie węża. Jego otwarcie celowo zmniejsza siłę ssania, dlatego uszkodzony lub niedomknięty suwak może imitować awarię silnika.
Drożność sprawdzaj od strony ssawki w kierunku korpusu:

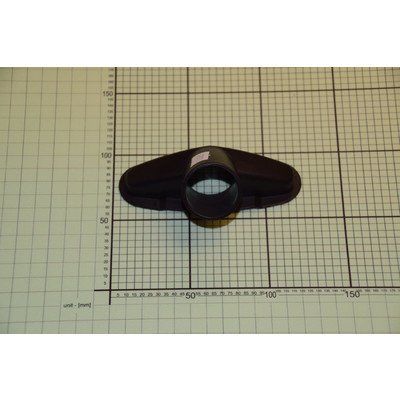

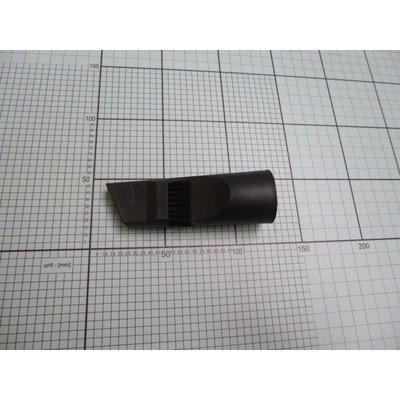

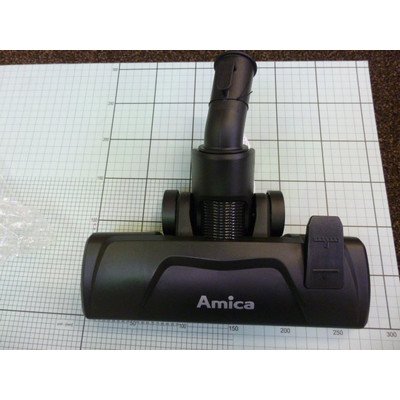

- Obejrzyj kanał ssawki i usuń włosy oraz większe przedmioty.

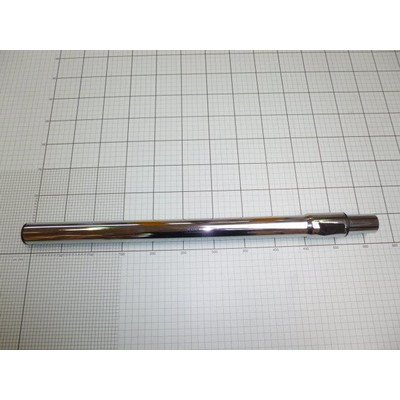

- Odłącz rurę teleskopową i sprawdź, czy nie utknął w niej przedmiot.

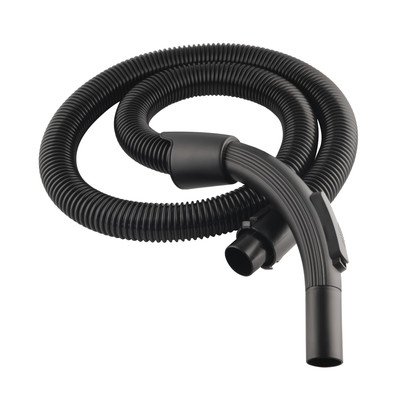

- Odepnij wąż, naciskając przyciski jego zatrzasku, wyprostuj go i skontroluj światło przewodu latarką.
- Obejrzyj wąż podczas lekkiego zginania. Pęknięcie może otwierać się dopiero w określonym położeniu i pozostawać niewidoczne, gdy wąż leży prosto.
- Porównaj działanie po dołączeniu kolejnych elementów. Wyraźny spadek po zamontowaniu jednego odcinka pomaga wskazać miejsce zatoru lub nieszczelności.
Nie blokuj szczelnie wlotu na dłużej. Brak przepływu ogranicza chłodzenie silnika i może uruchomić zabezpieczenie termiczne.
Czyszczenie filtra
Filtr wlotowy przewidziany dla tej rodziny urządzeń można płukać w letniej wodzie bez detergentu, ale wolno zamontować go dopiero po całkowitym wyschnięciu. Wilgotny filtr zwiększa opór przepływu, może wprowadzić wilgoć do komory silnika i nie nadaje się do szybkiego testu urządzenia. Filtr uszkodzony, zdeformowany lub trwale zatkany należy wymienić zamiast intensywnie szorować.
Odkurzacz nie włącza się – diagnostyka bez wymiany części na próbę
VP 1051 ma zabezpieczenie przed uruchomieniem bez worka. Zacznij więc od sprawdzenia, czy worek jest obecny, jego kołnierz został wsunięty do końca, a pokrywa zamyka się bez używania nadmiernej siły. Nie wciskaj ani nie mostkuj mechanizmu zabezpieczającego.
Jeżeli urządzenie nadal nie reaguje:
- sprawdź gniazdo innym sprawnym odbiornikiem;
- obejrzyj wtyczkę i całą dostępną długość przewodu, zwłaszcza okolice wtyczki oraz wejścia kabla do korpusu;
- zwróć uwagę, czy odkurzacz reaguje tylko przy określonym wysunięciu przewodu – taki objaw kieruje podejrzenie na żyłę przewodu lub styki zwijacza;

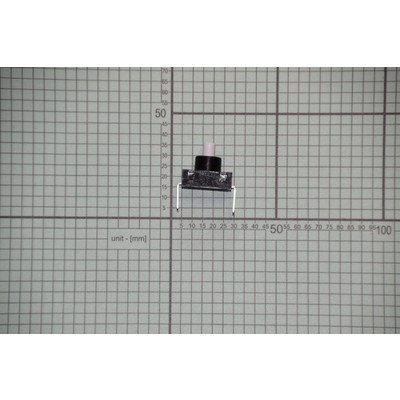

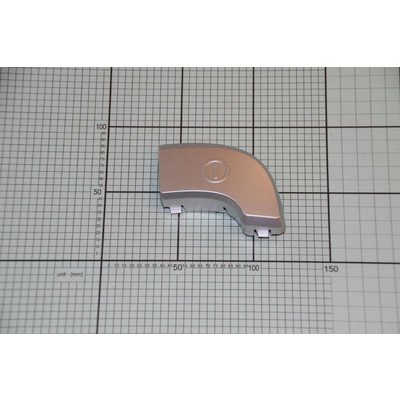

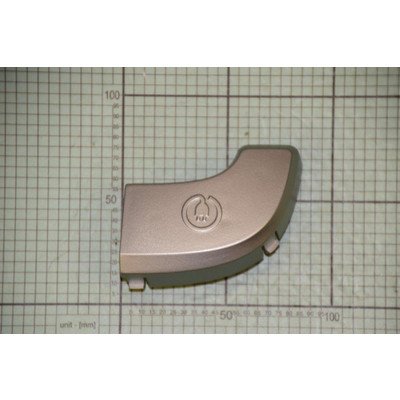

- sprawdź mechaniczne działanie przycisku ON/OFF i elementu, który go naciska;
- dopiero potem przejdź do pomiarów włącznika, przewodu, zwijacza, połączeń płytki i silnika.
Pomiar ciągłości przewodu i włącznika
Pomiary rezystancji wykonuje się przy wtyczce wyjętej z gniazda, po uzyskaniu dostępu do końców przewodów i odizolowaniu badanego elementu od reszty układu. Multimetr ustawiony na pomiar ciągłości lub niski zakres rezystancji powinien wykazać przejście przez każdą żyłę przewodu oraz przez zamknięty włącznik. Brak przejścia oznacza przerwę w badanym torze. Wynik zmieniający się przy poruszaniu przewodem wskazuje na uszkodzenie mechaniczne żyły lub niestabilny styk.
Pomiar samej ciągłości silnika nie potwierdza jego pełnej sprawności. Może ujawnić przerwę, zużytą szczotkę bez kontaktu lub rozłączone zabezpieczenie, ale nie ocenia poprawnie stanu komutatora, zwarć międzyzwojowych ani zachowania silnika pod obciążeniem.
Pomiary pod napięciem, badanie izolacji, diagnostyka płytki sterującej i uruchamianie wymontowanego silnika są przeznaczone dla osoby z kwalifikacjami, doświadczeniem i właściwym wyposażeniem. Nie należy zasilać silnika bezpośrednio z sieci ani mostkować regulatora i zabezpieczeń w celu sprawdzenia urządzenia.
Dostęp do worka, filtra i podzespołów wewnętrznych

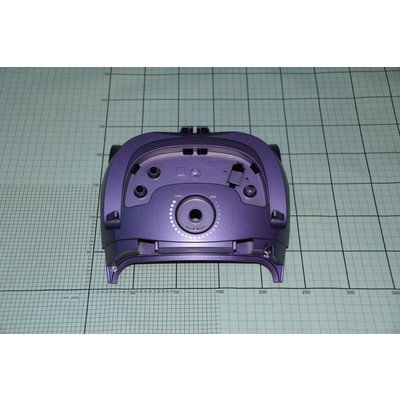

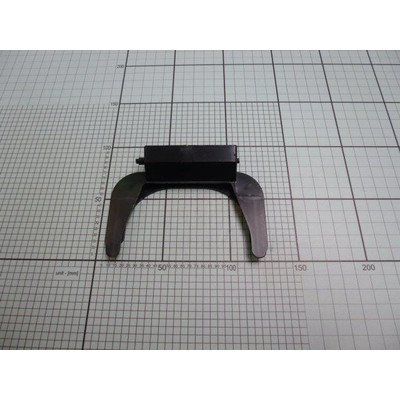

Wąż odłącza się po naciśnięciu przycisków na jego końcówce i wysunięciu zatrzasku z gniazda. Po zdjęciu węża przednią pokrywę komory worka unosi się ku górze. Worek wyjmuje się po zwolnieniu blokady i wysunięciu kołnierza z prowadnic. Filtr wlotowy znajduje się za workiem i również wysuwa się z prowadnic ku górze.
Dostęp do silnika, zwijacza i płytki sterowania wymaga rozebrania korpusu. Układ śrub i zatrzasków może różnić się nawet pomiędzy podobnymi odkurzaczami Amica, dlatego nie należy podważać obudowy w przypadkowych miejscach. Przed odłączaniem przewodów wykonaj zdjęcia ich ułożenia, oznacz złącza i zapisz sposób prowadzenia przewodu przy zwijaczu. Zatrzaski odginaj tylko w kierunku wynikającym z ich budowy.
Zwijacz zawiera napiętą sprężynę. Rozbieranie kasety bez znajomości jej konstrukcji grozi gwałtownym rozwinięciem sprężyny i utrudnia prawidłowe ustawienie naciągu. Jeżeli dostępny jest kompletny zwijacz z przewodem, jego wymiana jest zwykle bezpieczniejsza niż regeneracja uszkodzonej sprężyny.
Po złożeniu sprawdź, czy przewody nie zostały przyciśnięte obudową, worek i filtr są prawidłowo zamocowane, a wąż zatrzasnął się w gnieździe. Pierwszą próbę przerwij natychmiast, jeżeli pojawi się zapach przegrzanej izolacji, nietypowe iskrzenie, dym lub metaliczny hałas.
Jak dobrać część do VP 1051 Zonda
Podstawą doboru jest pełna identyfikacja urządzenia z tabliczki znamionowej:
- model: VP 1051 Zonda;
- kod wyrobu: 1190120;
- 14-cyfrowy numer fabryczny.
Sam napis „Zonda” nie wystarcza. W tej rodzinie występują również inne wykonania, między innymi VP 1052 i VP 1061 Zonda Eco, które mogą mieć podobną obudowę i akcesoria, lecz inne wyposażenie lub podzespoły. Jeżeli tabliczka wskazuje inne oznaczenie, przejdź do kategorii odkurzaczy workowych Amica i wyszukaj właściwy wariant.
Przy wyborze konkretnego elementu porównaj także cechy istotne dla jego funkcji:
- wąż – długość, kształt zatrzasku od strony korpusu i średnicę przyłącza akcesoriów;
- rura i ssawka – średnicę połączenia, sposób nasuwania i rodzaj blokady;
- worek – kształt oraz wymiary kołnierza i położenie otworu, nie tylko deklarowaną pojemność;
- filtr – wymiary, grubość, materiał i miejsce montażu;
- zwijacz – długość przewodu, układ mocowań, położenie styków i przyłączy;
- silnik – zgodność katalogową, wymiary turbiny i korpusu, mocowania, uszczelnienia oraz wyprowadzenia;
- płytkę sterowania – numer części, wersję złączy, sposób regulacji i zgodność z konkretnym kodem wyrobu.
Producent wskazuje dla VP 1051 między innymi wąż o długości 150 cm i przewód przyłączeniowy 5 m, lecz same wymiary nie gwarantują zgodności zamiennika. Przed zamówieniem porównaj numer części zdemontowanego elementu i przygotuj czytelne zdjęcie całej tabliczki znamionowej.
FAQ – części i naprawa Amica VP 1051 Zonda
Czy świecący wskaźnik oznacza, że trzeba wymienić worek?
Nie zawsze. Wskaźnik może zareagować również na zatkaną ssawkę, rurę lub wąż. Najpierw usuń ewentualny zator, a worek wymień, jeżeli sygnał nadal występuje przy drożnym torze powietrza.
Dlaczego odkurzacz wyłącza się i działa ponownie po ostygnięciu?
Tak może zadziałać zabezpieczenie przed przegrzaniem. Sprawdź worek, filtry oraz drożność akcesoriów. Powtarzające się wyłączenie po wykonaniu tych czynności wymaga kontroli silnika i połączeń elektrycznych.

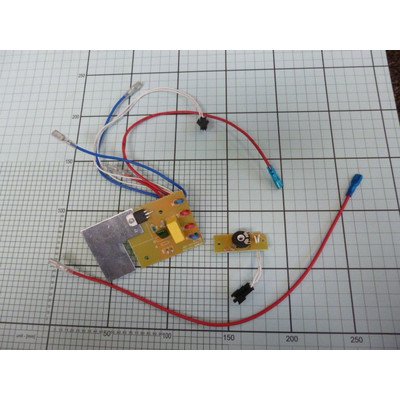

Czy brak regulacji mocy oznacza uszkodzoną płytkę sterowania?
Nie. Podobny objaw może powodować potencjometr, jego połączenia, element wykonawczy regulatora lub silnik. Oględziny płytki bez przypaleń nie potwierdzają jej sprawności.
Czy można umyć filtr i od razu uruchomić odkurzacz?
Nie. Filtr można zamontować dopiero po całkowitym wyschnięciu. Uruchomienie z wilgotnym filtrem ogranicza przepływ i może narazić część silnikową na kontakt z wilgocią.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model VP 1051, kod wyrobu 1190120 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku silnika, płytki lub zwijacza warto dodatkowo odczytać oznaczenie z wymontowanego podzespołu.
