1190140 - (VP 4011) Maestro (VP 4011) Amica
Części do odkurzacza Amica VP 4011 Maestro o kodzie wyrobu 1190140 obejmują elementy toru powietrza, wyposażenie oraz podzespoły elektryczne. Przed zakupem filtra, węża, zwijacza, płytki sterowania lub silnika ustal źródło objawu i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do Amica VP 4011 Maestro 1190140 – od czego zacząć?
Amica VP 4011 Maestro jest odkurzaczem workowym, dlatego przy spadku siły ssania warto najpierw sprawdzić cały tor przepływu powietrza. Silnik lub płytka sterowania nie powinny być pierwszym zakupem tylko dlatego, że urządzenie gorzej zbiera kurz. Podobny objaw mogą wywołać zapełniony albo zatkany worek, zabrudzony filtr, niedrożny wąż, zablokowana ssawka lub nieszczelne połączenie.
Innej kolejności diagnostyki wymaga odkurzacz, który w ogóle się nie uruchamia. W takim przypadku trzeba rozróżnić usterkę zasilania, zwijacza przewodu, włącznika, płytki regulacji i zespołu silnika.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Odkurzacz słabo zasysa | Zapełniony lub zatkany worek, zabrudzone filtry, niedrożny wąż, rura albo ssawka, nieszczelność | Załóż właściwy, pusty worek i czyste, całkowicie suche filtry. Odłącz kolejno ssawkę, rurę i wąż, kontrolując każdy element pod światło | Poprawa po usunięciu niedrożności z konkretnego elementu wskazuje źródło problemu. Brak poprawy nie jest jeszcze dowodem uszkodzenia silnika – trzeba również ocenić szczelność komory worka i połączeń |
| Wskaźnik worka pokazuje zapełnienie mimo nowego worka | Ograniczony przepływ w ssawce, rurze lub wężu | Przy wyłączonym urządzeniu usuń większe przedmioty, włosy i zbity kurz z całego toru ssącego | Jeżeli po udrożnieniu sygnalizacja znika, przyczyną nie był worek. Utrzymujące się wskazanie może oznaczać zatkanie porów worka lub filtrów |
| Odkurzacz gwiżdże | Szczelina w wężu, niedopięte połączenie, źle osadzony worek lub filtr, miejscowe przewężenie przepływu | Obejrzyj harmonijki węża podczas delikatnego zginania i sprawdź gniazda, uszczelnienia oraz ułożenie worka | Zmiana dźwięku przy poruszaniu wężem lub połączeniem pomaga znaleźć nieszczelność. Głośny świst nie wskazuje automatycznie na zużycie silnika |
| Urządzenie wyłącza się po nagrzaniu | Ograniczony przepływ chłodzący, przeciążenie turbiny albo problem z silnikiem | Wyłącz odkurzacz, odłącz go od sieci i poczekaj na ostygnięcie. Następnie sprawdź worek, filtry, wąż i ssawkę | Powrót normalnej pracy po udrożnieniu toru wskazuje na przegrzewanie związane z ograniczonym przepływem. Powtarzanie się problemu przy drożnym układzie wymaga kontroli silnika i zabezpieczenia termicznego |
| Odkurzacz nie reaguje na włącznik | Gniazdo, wtyczka, przewód, styki zwijacza, włącznik, płytka lub silnik | Najpierw sprawdź gniazdo innym odbiornikiem i obejrzyj przewód. Późniejszy pomiar ciągłości wykonuje się po odłączeniu urządzenia od sieci | Przerwa na przewodzie lub zwijaczu może dawać reakcję zależną od stopnia rozwinięcia kabla. Prawidłowa ciągłość jednego elementu nie potwierdza sprawności całego obwodu |
| Regulacja mocy nie działa | Uszkodzenie regulatora, płytki sterowania, połączeń albo silnika | Sprawdź osadzenie złączy i stan płytki pod kątem nadpaleń. Pomiary podczas pracy może wykonywać wyłącznie przygotowany technik | Brak widocznych uszkodzeń nie potwierdza sprawności elektroniki. Przed wymianą płytki trzeba wykluczyć włącznik, przewody i zespół silnika |
| Przewód nie zwija się | Skręcenie lub zakleszczenie przewodu, uszkodzenie zapadki albo sprężyny zwijacza | Bez szarpania rozwiń przewód i wprowadź go ponownie, prowadząc ręką. Oceń, czy bęben stawia normalny opór | Wyraźne zakleszczenie może ustąpić po uporządkowaniu przewodu. Luźny bęben bez napięcia sprężyny albo brak poprawy przemawia za naprawą lub wymianą zwijacza |
Słabe ssanie – nie zaczynaj od wymiany silnika
W instrukcji VP 4011 wskazano, że sygnalizacja pełnego worka może zostać wywołana także przez większe zanieczyszczenia w ssawkoszczotce, głowicy, wężu lub rurze. Oznacza to, że czerwone pole wskaźnika informuje o ograniczeniu przepływu, a nie rozpoznaje bezpośrednio stanu samego worka.
Najbezpieczniejsza kolejność kontroli wygląda następująco:
- Odłącz odkurzacz od gniazda.
- Wyjmij worek i sprawdź, czy jego płytka jest prawidłowo wsunięta w prowadnice, a króciec nie jest zasłonięty.
- Jeżeli worek jest zapełniony, uszkodzony albo jego pory są zatkane drobnym pyłem, załóż nowy. Nie opróżniaj papierowego worka w celu ponownego użycia.
- Obejrzyj filtry. Filtr przewidziany do mycia płucz bez detergentu w letniej wodzie i montuj dopiero po całkowitym wyschnięciu.

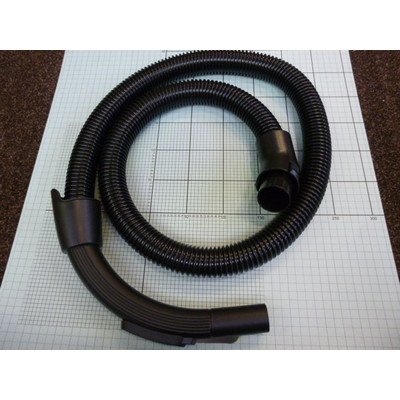

- Sprawdź drożność ssawki, rury teleskopowej i odłączonego węża. Wąż można wyprostować i obejrzeć pod światło; jednocześnie szukaj pęknięć harmonijki.
- Złóż kompletny układ z workiem i filtrami, a następnie sprawdź pracę urządzenia.
Nie uruchamiaj VP 4011 bez filtra silnika. Brak filtra może dopuścić pył do zespołu napędowego i doprowadzić do jego uszkodzenia. Próba pracy bez elementu pełniącego jednocześnie funkcję uszczelnienia może też dać mylący wynik, ponieważ powietrze zacznie omijać prawidłowy tor.
Jak wymienić worek i filtr?
Worek jest dostępny po odłączeniu węża i uniesieniu przedniej pokrywy. Należy zwolnić jego mocowanie, wysunąć płytkę starego worka z prowadnic, a następnie wsunąć nową płytkę w to samo położenie. Pokrywa powinna zamknąć się bez używania nadmiernej siły. Jeżeli nie dochodzi do zatrzaśnięcia, sprawdź ułożenie worka zamiast dociskać obudowę – zagięty materiał może pogorszyć szczelność albo zostać uszkodzony.

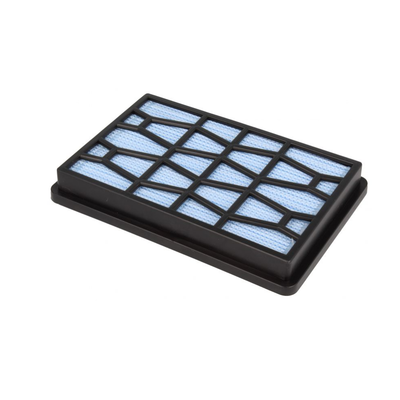

Filtr wyjmuje się po otwarciu przeznaczonej dla niego pokrywki. Przed montażem sprawdź:
- zgodność kształtu i wymiarów ramki;
- kierunek oraz sposób osadzenia;
- stan powierzchni uszczelniającej;
- możliwość mycia danego wykonania;
- całkowite wysuszenie po płukaniu.
Wilgotny filtr zwiększa opór przepływu, może przenosić wilgoć w stronę silnika i nie powinien być montowany nawet wtedy, gdy zewnętrzna powierzchnia wydaje się sucha.
Kiedy podejrzewać silnik lub płytkę sterowania?

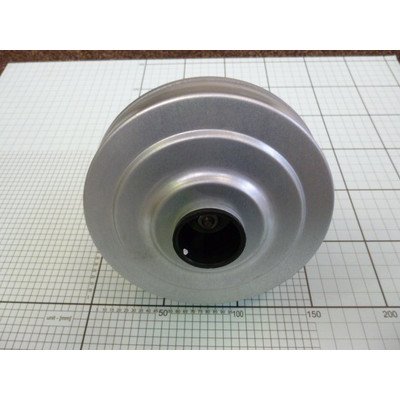

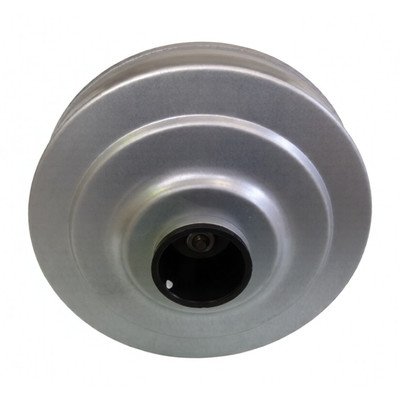

Kontrola zespołu silnika ma sens, gdy tor powietrza jest drożny i szczelny, a urządzenie nadal ma wyraźnie obniżoną wydajność, pracuje nierówno, intensywnie iskrzy, wydaje mechaniczny hałas albo czuć zapach przegrzanej izolacji. Przyczyną może być zużycie szczotek, komutatora lub łożysk, uszkodzenie uzwojenia, turbiny albo jej uszczelnienia.
Po odłączeniu silnika od instalacji technik może sprawdzić ciągłość obwodu stojana, szczotek i wirnika. Brak ciągłości wskazuje na przerwę, zużyte szczotki lub brak ich kontaktu z komutatorem. Sama obecność niskiej rezystancji nie potwierdza jednak pełnej sprawności – omomierz nie ujawnia każdej przerwy pojawiającej się podczas obrotu, zwarć międzyzwojowych, problemów mechanicznych ani zachowania silnika pod obciążeniem.

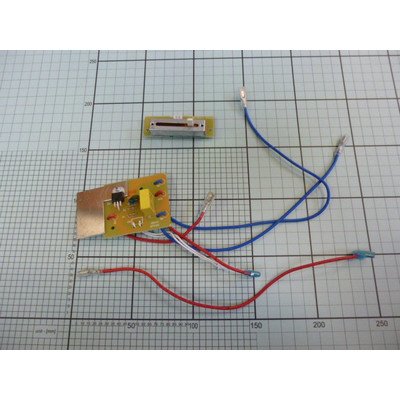

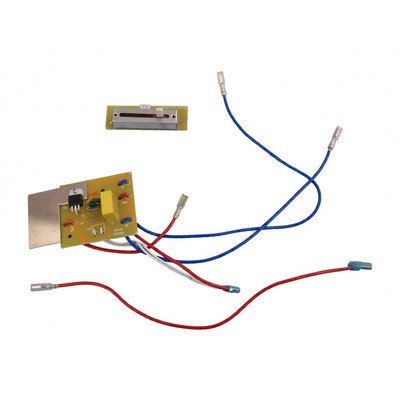

Płytkę sterowania należy podejrzewać między innymi wtedy, gdy zasilanie i włącznik są sprawne, połączenia nie mają przerw, a regulacja obrotów nie steruje prawidłowo silnikiem. Oględziny mogą ujawnić nadpalone złącze lub uszkodzoną ścieżkę, lecz brak takich śladów nie wyklucza awarii elementu elektronicznego.
Pomiar napięcia, uruchamianie rozebranego odkurzacza i diagnostyka wirującego silnika są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności wymagają doświadczenia, izolowanych narzędzi i zabezpieczenia przed porażeniem oraz kontaktem z turbiną.
Wymiana zwijacza, włącznika, płytki lub silnika
Wymiana podzespołów znajdujących się pod obudową rozpoczyna się od wyjęcia wtyczki, schowania lub zabezpieczenia przewodu oraz usunięcia worka i filtrów, aby pył nie dostał się do części elektrycznych. Sposób rozdzielenia obudowy trzeba dobrać do konstrukcji VP 4011; nie należy podważać jej na siłę, ponieważ poza wkrętami mogą ją utrzymywać zatrzaski.
Przed odpięciem przewodów wykonaj zdjęcia ich przebiegu i oznacz złącza. Podczas montażu silnika zachowaj gumowe opaski, uszczelnienia i elementy kierujące przepływem. Nawet sprawny silnik zamontowany nieszczelnie może powodować słabe ssanie, nietypowy hałas lub zasysanie powietrza bokiem.

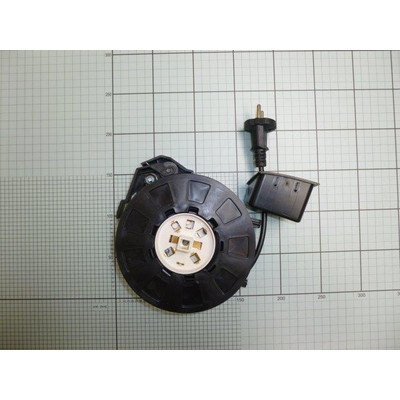

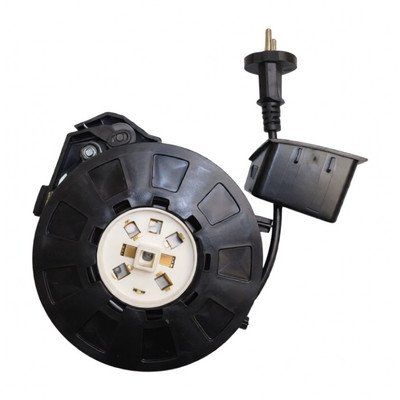

Zwijacza nie należy otwierać bez przygotowania. W jego bębnie znajduje się napięta sprężyna, która po niekontrolowanym zwolnieniu może się rozwinąć i spowodować uraz. Jeżeli wymieniany jest kompletny zwijacz, sprawdź długość i sposób wyprowadzenia przewodu, rozmieszczenie mocowań oraz typ styków.
Po naprawie upewnij się, że przewody nie są ściśnięte obudową, izolacja nie dotyka turbiny, wszystkie uszczelnienia wróciły na miejsce, a koła i przyciski poruszają się swobodnie. Pierwsze uruchomienie wykonaj z prawidłowo założonym workiem i filtrami.
Jak dobrać właściwą część do Amica VP 4011?
Podstawą doboru jest oznaczenie VP 4011 Maestro oraz kod wyrobu 1190140, ale przed potwierdzeniem części przygotuj komplet danych z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Numer fabryczny może pomóc rozróżnić serię produkcyjną i wykonanie zastosowanych podzespołów. Jest to szczególnie istotne przy silniku, płytce sterowania, zwijaczu, włączniku i elementach obudowy. Podobny wygląd, taka sama średnica końcówki lub pasujące złącze nie potwierdzają zgodności.
Przy akcesoriach porównaj również średnicę przyłącza, długość, rodzaj zatrzasku i stronę mocowania. Worek musi mieć właściwą płytkę i położenie otworu, a filtr – odpowiednią ramkę, grubość oraz powierzchnię uszczelniającą. Jeżeli tabliczka wskazuje inne oznaczenie urządzenia, przejdź do kategorii odkurzaczy workowych Amica i wyszukaj dokładny wariant zamiast dobierać część wyłącznie ze zdjęcia.
FAQ – części i naprawa Amica VP 4011 Maestro
Czy czerwony wskaźnik oznacza, że trzeba wymienić worek?
Nie w każdym przypadku. Wskaźnik reaguje na ograniczenie przepływu, dlatego najpierw sprawdź ssawkę, rurę i wąż. Jeżeli są drożne, a wskazanie pozostaje czerwone, wymień zapełniony lub zatkany worek.
Czy filtr do VP 4011 można myć?
Instrukcja tego modelu przewiduje płukanie odpowiedniego filtra w letniej wodzie bez detergentu. Filtr można ponownie zamontować dopiero po całkowitym wyschnięciu. Nie przenoś tej zasady automatycznie na zamiennik, którego producent oznaczył jako niezmywalny.
Dlaczego odkurzacz nadal słabo ciągnie po wymianie worka?
Przyczyną może być zabrudzony filtr, korek w wężu lub rurze, zablokowana ssawka, pęknięty wąż albo nieszczelne osadzenie worka. Dopiero po wykluczeniu tych elementów należy oceniać turbinę, jej uszczelnienie i silnik.
Jak sprawdzić zwijacz przewodu bez rozbierania odkurzacza?
Odłącz urządzenie od sieci, ostrożnie rozwiń kabel i wprowadź go ponownie, prowadząc go ręką. Jeżeli przewód pozostaje zakleszczony, bęben nie ma napięcia albo odkurzacz reaguje tylko przy określonym ułożeniu kabla, zwijacz wymaga dalszej kontroli.
Czy pomiar rezystancji potwierdza sprawność silnika?
Nie. Pomiar ciągłości może wykryć przerwę w obwodzie, ale prawidłowy wynik nie wyklucza zwarć międzyzwojowych, zużycia komutatora, uszkodzenia turbiny, łożysk ani usterki występującej dopiero podczas pracy.
Jakie dane są potrzebne do zakupu płytki lub silnika?
Przygotuj model VP 4011 Maestro, kod wyrobu 1190140 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Następnie porównaj katalogowe zastosowanie części, mocowania, złącza i wariant wykonania.
