1161081 - OME7135I (OME7135I) Amica
Części do okapu Amica OME7135I o kodzie wyrobu 1161081 obejmują elementy układu wyciągowego, sterowania suwakowego, oświetlenia i filtracji. Brak jednego biegu, buczenie dmuchawy, słabe usuwanie oparów lub niedziałająca lampka wymagają sprawdzenia różnych podzespołów. Przed zakupem porównaj część z pełnymi danymi z tabliczki znamionowej, sposobem mocowania, złączami i parametrami elektrycznymi.
Jak działa okap Amica OME7135I i które części mogą wymagać wymiany
OME7135I, kod wyrobu 1161081, jest okapem meblowym ze sterowaniem za pomocą dwóch suwaków. Jeden przełącznik włącza dmuchawę i wybiera jeden z trzech biegów, a drugi steruje oświetleniem niezależnie od silnika. Takie rozwiązanie ułatwia wstępne rozdzielenie usterki na obwód zasilania, sterowanie silnikiem, dmuchawę albo obwód lampki.
Okap może pracować jako wyciąg, odprowadzając powietrze przewodem na zewnątrz, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do pomieszczenia. W trybie pochłaniacza potrzebny jest filtr węglowy oraz drożna droga powrotu powietrza. W trybie wyciągu filtr węglowy należy usunąć, ponieważ stawia dodatkowy opór i nie jest potrzebny do odprowadzania powietrza.
Wśród części istotnych dla tego modelu znajdują się między innymi:
- aluminiowy filtr przeciwtłuszczowy i filtr węglowy,
- dmuchawa z silnikiem i wirnikiem,
- suwakowy łącznik silnika oraz osobny łącznik światła,
- oprawka, klosz i źródło światła,
- przewód zasilający, wiązki i złącza,
- elementy obudowy i mocowania.
Inne części i warianty filtrów do urządzeń tej marki można znaleźć w kategorii filtrów do okapów Amica. Przed wyborem trzeba jednak potwierdzić zgodność z kodem wyrobu 1161081, a nie tylko z szerokością lub wyglądem okapu.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Nie działa dmuchawa ani oświetlenie | brak zasilania, uszkodzone gniazdo, przewód, złącze lub wspólne połączenie wewnętrzne | zasilanie innych odbiorników w gnieździe, zabezpieczenie obwodu, stan wtyczki i przewodu | sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera przez przewód do wnętrza okapu |
| Oświetlenie działa, ale dmuchawa nie rusza | łącznik suwakowy silnika, luźne połączenie, zablokowany wirnik, uszkodzenie dmuchawy | swobodę ruchu wirnika po odłączeniu zasilania, przewody i styki przełącznika | swobodny wirnik wyklucza blokadę mechaniczną, ale nie potwierdza sprawności uzwojeń ani przełącznika |
| Działa tylko jeden lub dwa biegi | zużyte styki suwaka, wypięty przewód, przerwa w obwodzie wybranego biegu silnika | przejścia elektryczne przełącznika i ciągłość odpowiednich przewodów | brak przejścia na jednej pozycji może wskazywać na przełącznik, lecz potrzebny jest schemat jego połączeń |
| Silnik buczy, ale wirnik stoi lub rusza z trudem | tłuszcz w dmuchawie, ocierający wirnik, zużyte łożyskowanie, usterka silnika lub kondensatora, jeżeli występuje w danym wykonaniu | stan i obrót wirnika przy odłączonym zasilaniu | opór, ocieranie lub wyczuwalny luz wskazują na problem mechaniczny; swobodny ruch nie wyklucza usterki elektrycznej |
| Okap pracuje, lecz słabo usuwa opary | zabrudzony filtr metalowy, nasycony filtr węglowy, niedrożny albo zwężony kanał, brak dopływu powietrza, niesprawna dmuchawa | czystość filtrów, konfigurację trybu pracy, drożność wylotu i zmianę działania po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza, a nie automatycznie na uszkodzenie silnika |
| Okap stał się głośny | zabrudzenie lub niewyważenie wirnika, luźne mocowanie, filtr o dużym oporze, zbyt wąski lub załamany kanał, drgająca klapa zwrotna | filtr, wirnik, mocowania oraz przewód odprowadzający | hałas zmieniający się po dotknięciu obudowy lub kanału zwykle wskazuje na rezonans albo luźne mocowanie |
| Nie działa tylko lampka | źródło światła, oprawka, łącznik światła lub przewody | stan lampki i oprawki, a następnie ciągłość suwaka | nowa lampka nie pomoże, jeżeli w oprawce są nadpalone styki albo przełącznik nie zamyka obwodu |
Okap słabo ciągnie – nie zaczynaj od wymiany silnika
Spadek wydajności często wynika z oporu przepływu powietrza, dlatego przed zakupem dmuchawy warto sprawdzić cały tor przepływu.

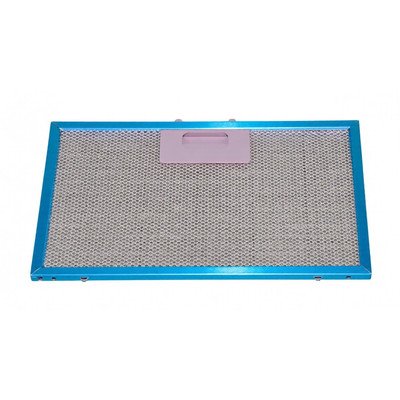

Filtr przeciwtłuszczowy
Aluminiowa kaseta zatrzymuje tłuszcz przed dmuchawą. W OME7135I należy ją czyścić podczas normalnej eksploatacji co miesiąc, ręcznie łagodnym detergentem albo w zmywarce. Zmiana koloru aluminium po kilku myciach nie oznacza sama w sobie konieczności wymiany.
Filtr kwalifikuje się do wymiany, gdy jest mechanicznie uszkodzony, zdeformowany, rozwarstwiony, nie utrzymuje się w mocowaniu albo nie można go skutecznie odtłuścić. Okapu nie należy uruchamiać do normalnej pracy bez filtra przeciwtłuszczowego, ponieważ tłuszcz będzie odkładał się na silniku, przewodach i elementach elektrycznych.
Filtr węglowy
Filtr węglowy służy do pochłaniania zapachów wyłącznie podczas pracy w obiegu zamkniętym. Nie poprawia działania okapu podłączonego jako wyciąg i w takim układzie może niepotrzebnie ograniczać przepływ.
Wkładu przeznaczonego do OME7135I nie należy myć ani regenerować domowymi metodami. Utrzymujący się zapach mimo prawidłowego przepływu powietrza może oznaczać nasycenie węgla. Sam spadek siły zasysania nie rozstrzyga jednak, czy winny jest filtr węglowy, filtr metalowy, kanał czy dmuchawa.
Kanał i dopływ powietrza
Jeżeli okap jest podłączony do przewodu wywiewnego, trzeba sprawdzić, czy rura nie została zgnieciona, rozłączona albo zatkana oraz czy klapa zwrotna otwiera się swobodnie. Zwężenia, ostre załamania i niedrożny wylot zwiększają hałas i obniżają rzeczywisty przepływ.
W szczelnym mieszkaniu okap może nie otrzymywać wystarczającej ilości powietrza. Jeżeli po uchyleniu okna wyraźnie poprawia się usuwanie pary, przyczyny należy szukać w nawiewie i instalacji wentylacyjnej. Nie jest to dowód awarii dmuchawy.
Podłączenie okapu do kanału, kontrolę ciągu oraz ocenę współpracy z urządzeniami spalającymi gaz lub inne paliwo należy powierzyć wykwalifikowanemu instalatorowi. Nie wolno podłączać wyciągu do czynnego przewodu dymowego lub spalinowego.
Jak sprawdzić suwaki, przewody i silnik
Przed zdjęciem filtra, klosza, osłon albo rozłączeniem przewodów odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Po wyjęciu aluminiowego filtra dostępne są elementy znajdujące się od spodu urządzenia. Dostęp do dmuchawy, przełączników lub przewodu zasilającego może wymagać zdjęcia kolejnych osłon, a w niektórych zabudowach także podparcia i opuszczenia korpusu z szafki.
Przed rozłączeniem wiązek wykonaj zdjęcia i oznacz położenie każdego przewodu. Nie kieruj się wyłącznie kolorem izolacji. Silniki wielobiegowe i przełączniki suwakowe mogą mieć podobne złącza, lecz inne przypisanie styków.
Pomiar łącznika suwakowego
Odłączony od instalacji przełącznik można sprawdzić multimetrem ustawionym na test ciągłości lub niski zakres rezystancji. Pomiar ma wykazać, które styki są zwarte w pozycjach 0, 1, 2 i 3.
- w pozycji 0 obwody biegów powinny pozostać rozłączone,
- po wybraniu biegu powinno pojawić się przejście między stykiem wspólnym a wyjściem właściwej pozycji,
- niestabilny wynik podczas delikatnego poruszania suwakiem wskazuje na zużyte albo zabrudzone styki,
- prawidłowe przejścia nie potwierdzają jeszcze, że przełącznik zachowuje się poprawnie pod obciążeniem.
Nie ma jednego uniwersalnego układu pinów dla wszystkich przełączników do okapów Amica. Wynik trzeba porównać z oznaczeniami starego elementu, połączeniami urządzenia albo schematem właściwego wykonania.
Kontrola dmuchawy i silnika
Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się bez ocierania, zacięć i nadmiernego luzu. Usuń tłuszcz oraz ciała obce, ale nie zalewaj silnika ani łożysk środkiem czyszczącym. Pęknięty lub zdeformowany wirnik może powodować drgania mimo sprawnych uzwojeń.
Po odłączeniu silnika można zbadać ciągłość jego uzwojeń. Odczyt nieskończonej rezystancji na obwodzie, który według schematu powinien tworzyć uzwojenie, wskazuje na przerwę. Bardzo niski wynik nie wystarcza do rozpoznania zwarcia międzyzwojowego, a różne uzwojenia biegów mogą mieć różne rezystancje. Bez dokumentacji tego wykonania nie należy porównywać wyniku z przypadkową wartością znalezioną dla innego silnika.
Należy również skontrolować, czy nie ma przejścia między zaciskami uzwojeń a metalową obudową silnika. Zwykły multimetr może ujawnić zwarcie do obudowy, ale nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem przy napięciu probierczym.
Pomiary pod napięciem 230 V, badanie rezystancji izolacji oraz diagnostyka pracującego silnika są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi, zabezpieczenia stanowiska i znajomości schematu urządzenia. Samo stwierdzenie obecności napięcia na wejściu nie dowodzi, że silnik jest sprawny — trzeba sprawdzić także sterowanie i zachowanie napięcia pod obciążeniem.
Brak światła w OME7135I
Oświetlenie działa niezależnie od suwaka dmuchawy. Jeśli silnik pracuje, lecz lampka nie świeci, wspólne zasilanie okapu prawdopodobnie dociera do urządzenia, a diagnostykę można zawęzić do źródła światła, oprawki, suwaka światła i ich przewodów.
Instrukcja tej rodziny urządzeń wskazuje źródło LED z gwintem E14 o mocy 3 W. Przed zakupem porównaj również średnicę i kształt bańki oraz przestrzeń pod kloszem. Zastosowanie żarówki z takim samym gwintem, ale inną mocą lub wymiarami, nie gwarantuje prawidłowego działania ani montażu.
Po wykręceniu lampki obejrzyj styki oprawki. Ślady przegrzania, luźny styk środkowy, pęknięta ceramika lub stopione tworzywo oznaczają, że wymiana samego źródła światła może nie wystarczyć. Odłączony łącznik światła sprawdza się testem ciągłości: w pozycji 0 ma być rozwarty, a w pozycji 1 powinien zamknąć obwód. Test nie pozwala ocenić stanu izolacji ani zachowania styku pod obciążeniem.
Wymiana części – praktyczna kolejność
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą przed upuszczeniem narzędzi lub elementów.
- Wyjmij aluminiowy filtr, podtrzymując go drugą ręką podczas zwalniania zatrzasku.
- Ustal położenie wymienianej części i oceń, czy można ją wyjąć od spodu, czy potrzebne jest częściowe opuszczenie okapu z zabudowy.
- Sfotografuj przewody, wtyki i prowadzenie wiązek przed ich rozłączeniem.
- Porównaj nowy element ze starym: mocowania, złącza, liczbę styków, parametry i kierunek montażu.
- Zamontuj przewody tak, aby nie dotykały wirnika, ostrych krawędzi ani nagrzewających się elementów.
- Przed zamknięciem obudowy ręcznie sprawdź swobodę ruchu wirnika oraz prawidłowe osadzenie filtrów i klosza.
- Po złożeniu przetestuj osobno światło, każdy bieg silnika, poziom drgań oraz przepływ powietrza.
Nie uruchamiaj odsłoniętego okapu w celu „sprawdzenia przewodów”, jeśli dostępne są części pod napięciem lub obracający się wirnik. Jeżeli do naprawy konieczne jest zdjęcie korpusu z szafki, urządzenie trzeba wcześniej podeprzeć — po odkręceniu mocowań może opaść na płytę grzewczą.
Jak dobrać część do Amica OME7135I 1161081
Podstawą doboru jest komplet danych urządzenia:
- model OME7135I,
- kod wyrobu 1161081,
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Numer fabryczny może rozróżniać partie i warianty wykonania niewidoczne w skróconej nazwie modelu. Dlatego część wyglądająca identycznie na zdjęciu może mieć inne styki, długość przewodów, mocowanie albo parametry pracy.
Dla poszczególnych grup części porównaj dodatkowo:
- filtr metalowy: długość, szerokość, grubość ramki, położenie zatrzasku i liczba kaset,
- filtr węglowy: kształt, sposób mocowania do dmuchawy i potwierdzenie pracy w trybie pochłaniacza,
- łącznik suwakowy: funkcję — silnik lub światło — liczbę pozycji, układ styków, mocowanie i numer części,
- dmuchawę: napięcie, liczbę biegów, złącza, kierunek wirnika i punkty mocowania,
- oprawkę i lampkę: gwint, moc, wymiary, temperaturę pracy i sposób osadzenia klosza,
- przewód zasilający: typ zakończeń, przekrój, długość oraz sposób odciążenia przewodu w obudowie.
Nie zastępuj silnika innym wariantem tylko dlatego, że mieści się w obudowie. Różna liczba biegów lub inne wyprowadzenia mogą uniemożliwić prawidłową współpracę z fabrycznym suwakiem. Nie należy też łączyć przewodów według porad dotyczących innego modelu.
Jeżeli dane starej części są nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego elementu, złącza i mocowania. Pozostałe grupy części do urządzeń tej marki znajdziesz w kategorii okapów Amica, ale zgodność z OME7135I trzeba każdorazowo potwierdzić po pełnym oznaczeniu sprzętu.
FAQ – części i naprawa okapu Amica OME7135I
Czy brak działania dmuchawy oznacza uszkodzony silnik?
Nie. Jeśli oświetlenie nadal działa, trzeba najpierw sprawdzić suwak silnika, połączenia, swobodę wirnika i uzwojenia. Gdy nie działa również światło, diagnostykę zaczyna się od gniazda, przewodu zasilającego i wspólnych połączeń.
Dlaczego okap działa tylko na jednym biegu?
Możliwa jest usterka jednego toru przełącznika, przerwa w przewodzie albo uszkodzenie obwodu danego biegu silnika. Test ciągłości suwaka pomaga znaleźć przerwę, ale wynik należy porównać z rzeczywistym układem połączeń tego elementu.
Czy filtr węglowy jest potrzebny, gdy okap podłączono do kanału?
Nie. Filtr węglowy stosuje się przy pracy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a dodatkowy wkład węglowy może zwiększać opór przepływu.
Jak często czyścić aluminiowy filtr OME7135I?
Przy normalnej eksploatacji producent przewiduje czyszczenie co miesiąc. Intensywne smażenie może wymagać częstszej kontroli. Przebarwienie aluminium po myciu nie jest samo w sobie oznaką uszkodzenia.
Czy do OME7135I pasuje każda żarówka LED E14?
Nie. Oprócz gwintu trzeba dopasować moc, wymiary i kształt źródła światła. Dla tej rodziny okapów instrukcja wskazuje LED E14 3 W, lecz przed montażem należy porównać oznaczenie starej lampki i miejsce pod kloszem.
Jakie dane są potrzebne do pewnego doboru części?
Podaj model OME7135I, kod wyrobu 1161081 oraz pełny 14-cyfrowy numer fabryczny. Przy nieczytelnych oznaczeniach części dołącz zdjęcie tabliczki znamionowej, złącza i sposobu mocowania.
