1193448 - OMP6568BG STUDIO (OMP6568BG STUDIO) Amic
Części do okapu Amica OMP6568BG STUDIO o kodzie wyrobu 1193448 obejmują elementy filtracji, dmuchawy, oświetlenia, sterowania i obudowy. Słaby ciąg nie musi oznaczać awarii silnika, a brak reakcji panelu — konieczności wymiany całej elektroniki. Przed zakupem ustal objaw i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części zamienne do Amica OMP6568BG STUDIO 1193448
OMP6568BG STUDIO to meblowy okap Amica pracujący jako wyciąg albo pochłaniacz. Producent podaje szerokość urządzenia 59,8 cm, wylot powietrza o średnicy 150 mm, jeden silnik, cztery poziomy pracy z funkcją PowerBooster, listwę LED o mocy 5 W oraz sterowanie sensorowe i gestami. W trybie pochłaniacza stosowane są dwa filtry węglowe typu FWP 18, natomiast filtr przeciwtłuszczowy ma wymiary 400 × 128 mm.
Te dane pomagają rozpoznać urządzenie, ale nie wystarczają do zamówienia każdej części. W obrębie jednego modelu mogą występować warianty wykonania, dlatego zgodność należy potwierdzić za pomocą pełnych danych z tabliczki znamionowej.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr metalowy, zużyte filtry węglowe, niedrożny lub zgnieciony przewód, zablokowane klapki zwrotne, zabrudzony wirnik | stan filtrów, drożność wylotu i swobodny ruch klapek | poprawa po czyszczeniu lub udrożnieniu wskazuje na problem przepływu, a nie na konieczność wymiany silnika |
| Panel działa, ale wentylator nie rusza | zablokowany wirnik, uszkodzona wiązka, silnik albo układ sterujący jego pracą | czy wirnik obraca się swobodnie po odłączeniu zasilania oraz czy złącza nie są nadpalone lub poluzowane | opór mechaniczny kieruje diagnostykę na dmuchawę; swobodny wirnik nie potwierdza jednak sprawności elektrycznej silnika |
| Nie działa ani wentylator, ani oświetlenie | brak zasilania, uszkodzony przewód, bezpiecznik lub zasilacz elektroniki, awaria płyty sterującej | gniazdo, zabezpieczenie instalacji, wtyczkę i przewód; następnie obwód zasilający moduł | obecność napięcia w gnieździe nie oznacza jeszcze, że prawidłowe zasilanie dociera do elektroniki |
| Nie działa tylko oświetlenie | listwa LED, jej przewody lub złącza, zasilacz LED albo wyjście płyty sterującej | stan wiązki lampy i złącza, ślady wilgoci, tłuszczu lub przegrzania | sprawna listwa nie wyklucza usterki jej zasilania; nie należy kupować modułu bez sprawdzenia obwodu lampy |
| Okap stał się głośny lub drży | tłuszcz na wirniku, pęknięcie lub ocieranie wirnika, luźna obudowa dmuchawy, mocowanie okapu, klapki zwrotne albo przewód wentylacyjny | wirnik, obie części obudowy dmuchawy, uchwyty i połączenie z kanałem | grzechotanie przy wylocie może pochodzić od klapek, a regularne bicie częściej wskazuje na wirnik lub jego osadzenie |
| Sterowanie gestem reaguje nieprawidłowo | zabrudzona lub mokra powierzchnia panelu, wyłączona funkcja gestów, niewłaściwy ruch dłoni, usterka czujnika lub sterowania | oczyścić i osuszyć szkło, sprawdzić sterowanie dotykowe oraz aktywację funkcji gestów | jeśli przyciski dotykowe działają, a gesty nie, podejrzenie dotyczy przede wszystkim toru czujników, nie całej płyty |
Okap słabo ciągnie — od czego zacząć?
Najpierw ustal tryb pracy urządzenia. W trybie wyciągu powietrze jest kierowane na zewnątrz przewodem wentylacyjnym. W trybie pochłaniacza przechodzi przez filtry węglowe i wraca do pomieszczenia. Ta różnica zmienia kolejność diagnostyki.
Tryb pochłaniacza
W tym wariancie zapachy usuwa komplet dwóch filtrów FWP 18. Nasycony filtr węglowy może ograniczać przepływ i przestaje skutecznie pochłaniać zapachy. Nie należy go myć ani oceniać wyłącznie po wyglądzie. Instrukcja tego modelu przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej.

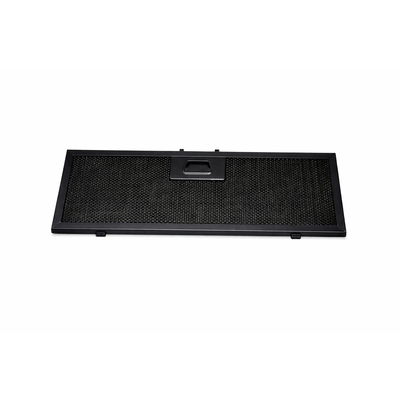

Metalowy filtr przeciwtłuszczowy należy czyścić co miesiąc łagodnym detergentem lub w zmywarce, o ile sposób mycia jest zgodny z instrukcją. Zmiana koloru aluminiowego filtra po kilku cyklach nie oznacza sama w sobie uszkodzenia. Do wymiany kwalifikuje go między innymi deformacja ramki, uszkodzona siatka albo niesprawny zatrzask.
Tryb wyciągu
Jeżeli filtry są czyste, sprawdź przewód o średnicy dopasowanej do wylotu 150 mm. Silne zwężenia, zgniecenia elastycznej rury, duża liczba ostrych kolan lub zablokowane klapki zwrotne zwiększają opór przepływu. Słaby ciąg wynikający z instalacji pozostanie nawet po zamontowaniu nowego silnika.
Warto także zapewnić dopływ powietrza do kuchni. Jeżeli wydajność wyraźnie zmienia się po uchyleniu okna, może to wskazywać na zbyt mały nawiew, a nie na awarię dmuchawy. Instalację wyciągową trzeba jednocześnie oceniać pod kątem wymagań wentylacyjnych budynku i urządzeń spalających paliwo w pomieszczeniu.
Gdy silnik nie uruchamia się
Jeżeli oświetlenie i panel działają, ale wentylator pozostaje nieruchomy, odłącz okap od sieci i wyjmij filtr przeciwtłuszczowy. Obejrzyj wirnik oraz wnętrze obudowy dmuchawy. Nagromadzony tłuszcz, obcy przedmiot albo odkształcona obudowa mogą blokować obrót.
Wirnik można delikatnie obrócić ręką dopiero po pewnym odłączeniu urządzenia od zasilania. Powinien poruszać się bez wyraźnego zacinania i ocierania. Ciężki obrót wskazuje na problem mechaniczny, lecz swobodny ruch nie dowodzi sprawności uzwojeń, elektroniki ani zasilania silnika.
Pomiar rezystancji uzwojeń wykonuje się na odłączonym silniku, po udokumentowaniu położenia przewodów i wypięciu jego złącza z instalacji. Przerwa w obwodzie może świadczyć o uszkodzonym uzwojeniu, zabezpieczeniu termicznym albo połączeniu wewnętrznym. Niska rezystancja nie jest natomiast samodzielnym dowodem zwarcia — bez schematu i wartości właściwych dla konkretnego silnika nie należy stosować uniwersalnego zakresu omów.
Niektóre silniki okapów współpracują z osobnym kondensatorem pracy lub rozruchu, ale nie wolno zakładać jego obecności bez sprawdzenia wykonania zamontowanego zespołu. Jeżeli taki kondensator występuje, mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu, a wynik porównuje z wartością oraz tolerancją nadrukowaną na obudowie.
Pomiary pod napięciem 230 V, uruchamianie silnika poza urządzeniem i diagnostyka modułu wymagają odpowiednich kwalifikacji, doświadczenia oraz przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Silnika wieloprzewodowego nie należy podłączać „na próbę” bez schematu.
Brak reakcji panelu i sterowania gestem
Po podłączeniu sprawnego okapu wskaźniki powinny krótko się zaświecić, a urządzenie przejść w tryb czuwania. Jeżeli okap jest całkowicie martwy, zacznij od potwierdzenia zasilania w gnieździe przy użyciu innego sprawnego odbiornika. Obejrzyj też wtyczkę i dostępny odcinek przewodu przyłączeniowego.

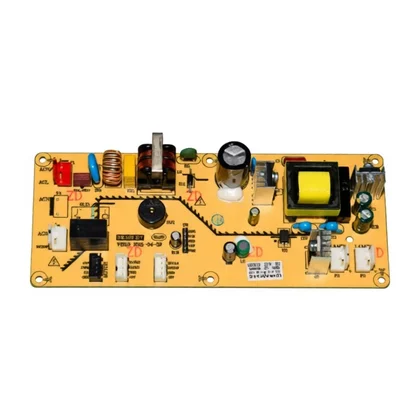

Gdy gniazdo jest sprawne, nie należy od razu zamawiać panelu sensorowego. Przyczyną może być przerwany przewód, bezpiecznik na płytce, uszkodzenie zasilacza elektroniki albo połączenia między płytą a panelem. Bezpiecznik sprawdza się miernikiem w trybie ciągłości po odłączeniu urządzenia. Stwierdzenie przerwy potwierdza uszkodzenie bezpiecznika, ale nie wyjaśnia, dlaczego się przepalił. Przed jego wymianą trzeba wykluczyć zwarcie lub uszkodzenie chronionego obwodu.
W przypadku problemu ograniczonego do sterowania gestem oczyść i dokładnie osusz powierzchnię czujników. Dłoń należy prowadzić około 5–10 cm od panelu, niezbyt szybko — pojedynczy ruch powinien trwać mniej więcej sekundę. Sprawdź również reakcję na pola dotykowe. Działające sterowanie dotykowe przy braku reakcji na gesty zawęża poszukiwania do czujników, ich połączeń lub odpowiedniej części układu sterowania.
Jak uzyskać dostęp do podzespołów?
Podstawowy dostęp serwisowy prowadzi od spodu okapu:
- Odłącz urządzenie od zasilania i zabezpiecz płytę grzewczą.
- Zwolnij zatrzask i wyjmij metalowy filtr przeciwtłuszczowy.
- Udokumentuj zdjęciami ułożenie przewodów, wtyków i elementów mocujących.
- Zależnie od naprawianej części zdejmij właściwą osłonę wnętrza lub obudowę dmuchawy.
- Przed wypięciem złącza chwytaj za jego korpus, nie za przewody.
Przy wymianie silnika trzeba zwykle odłączyć wiązkę, zdemontować wirnik lub obudowę dmuchawy i zwolnić mocowanie zespołu. Wymiana listwy LED wymaga dostępu do jej złącza oraz uchwytów. Panel i płyta sterująca mogą znajdować się w oddzielnych obudowach, dlatego brak reakcji czujników nie przesądza, który z tych elementów jest uszkodzony.
Konstrukcja zabudowy może ograniczać dostęp od spodu. Jeżeli konieczne jest wyjęcie całego okapu z szafki, przed odkręceniem uchwytów należy podeprzeć urządzenie i odłączyć przewód wentylacyjny. Szkła nie wolno obciążać ani używać jako uchwytu.
Po montażu sprawdź, czy wirnik nie ociera, przewody nie znalazły się w jego zasięgu, obudowa dmuchawy jest prawidłowo zamknięta, a klapki zwrotne otwierają się swobodnie. Dopiero po założeniu filtra można przeprowadzić próbę wszystkich prędkości, oświetlenia, timera i obu metod sterowania.
Jak dobrać właściwą część do OMP6568BG STUDIO?
Do identyfikacji okapu Amica przygotuj:
- model: OMP6568BG STUDIO,
- kod wyrobu: 1193448,
- pełny 14-cyfrowy numer fabryczny,
- numer lub oznaczenie wymontowanej części, jeśli jest czytelne.
Tabliczka znamionowa okapu jest zwykle dostępna po wyjęciu filtra przeciwtłuszczowego. Nie zamawiaj części wyłącznie na podstawie zdjęcia. Podobne silniki mogą różnić się sposobem sterowania, liczbą przewodów, osią wirnika lub mocowaniem. Szyby i filtry trzeba porównywać pod względem wymiarów, grubości, położenia zaczepów oraz koloru. W przypadku elektroniki znaczenie mają także numery płyt, wersje złączy i ewentualna konfiguracja.
Przed zakupem odczytaj komplet danych bezpośrednio z tabliczki. Jeżeli oznaczenie jest nieczytelne, wykonaj wyraźne zdjęcie całej etykiety oraz starej części z widocznymi numerami i złączami.
FAQ — części i naprawa Amica OMP6568BG STUDIO
Czy słaby ciąg oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtry FWP 18 w trybie pochłaniacza, przewód wentylacyjny i klapki zwrotne. Zabrudzenie lub niedrożność może ograniczyć przepływ mimo sprawnej dmuchawy.
Ile filtrów węglowych wymaga ten okap?
Dla modelu OMP6568BG STUDIO producent wskazuje dwa filtry węglowe typu FWP 18. Są potrzebne w trybie pochłaniacza, ale nie stosuje się ich podczas prawidłowej pracy w trybie wyciągu.
Dlaczego gesty nie działają, chociaż panel reaguje na dotyk?
Powierzchnia czujników może być zabrudzona lub wilgotna, funkcja gestów może być wyłączona albo ruch dłoni wykonywany zbyt szybko lub z niewłaściwej odległości. Jeśli czyszczenie i prawidłowa obsługa nie pomagają, trzeba sprawdzić czujniki oraz ich połączenie z elektroniką.
Czy przepalony bezpiecznik oznacza konieczność wymiany modułu?
Nie. Bezpiecznik może być skutkiem innej usterki. Należy ustalić, czy zwarcie powstało w zasilaczu płytki, silniku, oświetleniu, wiązce lub innym chronionym obwodzie. Wymiana bez diagnostyki może zakończyć się ponownym przepaleniem.
Czy listwę LED można zastąpić dowolnym modułem 5 W?
Nie. Moc jest tylko jednym z parametrów. Trzeba potwierdzić napięcie i sposób zasilania, wymiary, mocowania, złącze, barwę światła oraz zgodność katalogową z kodem wyrobu i numerem fabrycznym okapu.
Czy sam model OMP6568BG wystarczy do doboru części?
Nie przy każdej części. Najbezpieczniejszy dobór wymaga pełnego modelu OMP6568BG STUDIO, kodu wyrobu 1193448 i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
