1000368 - Okap meblowy N 158 W Biały
Części do okapu Amica N 158 W o kodzie wyrobu 1000368 obejmują między innymi elementy filtracji, oświetlenia, sterowania i dmuchawy. Słabe pochłanianie, buczenie silnika, brak jednego biegu lub niedziałająca lampka wymagają różnych kontroli. Przed zakupem porównaj część z katalogiem według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać przyczynę usterki okapu Amica N 158 W?
W okapie N 158 W obwód oświetlenia i napęd dmuchawy są sterowane oddzielnie. Jeżeli lampka działa, ale wentylator nie reaguje, oznacza to, że do urządzenia dociera zasilanie, lecz nie potwierdza sprawności łącznika suwakowego silnika, przewodów ani samego zespołu napędowego. Gdy nie działa również światło, diagnostykę należy rozpocząć od zasilania okapu, przewodu i połączeń wejściowych, a nie od zakupu silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Wentylator nie działa na żadnym biegu, światło działa | łącznik suwakowy silnika, poluzowane złącze, przerwa w przewodzie, zablokowany wirnik, silnik lub kondensator, jeżeli występuje w danym wykonaniu | swobodę ruchu wirnika po odłączeniu zasilania, złącza i ciągłość styków łącznika | ciężki ruch lub ocieranie kieruje uwagę na wirnik i silnik; brak przejścia przez właściwy styk może wskazywać na łącznik albo połączenie |
| Nie działa tylko jeden bieg | zużyty styk łącznika, przerwany przewód danego biegu lub przerwa w odpowiednim odczepie uzwojenia | działanie pozostałych pozycji suwaka oraz ciągłość toru niedziałającego biegu | sprawne pozostałe biegi nie wykluczają częściowego uszkodzenia silnika, ale przed jego wymianą trzeba zbadać łącznik i wiązkę |
| Silnik buczy, lecz wirnik nie startuje | tłuszcz blokujący oś, wirnik ocierający o korpus, zużyte łożyskowanie, utrata pojemności kondensatora lub uszkodzenie uzwojenia | ruch wirnika, ślady tarcia, nagrzewanie i pojemność kondensatora, jeśli jest zamontowany | swobodny wirnik i zaniżona pojemność uzasadniają wymianę kondensatora; prawidłowa pojemność nie potwierdza sprawności silnika |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr tłuszczu, nasycony filtr węglowy, zabrudzony lub uszkodzony wirnik, niedrożny kanał, zablokowany wylot albo niewystarczający dopływ powietrza do kuchni | stan filtrów, drożność wylotu, czystość łopatek oraz zmianę ciągu po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacji pomieszczenia; brak poprawy wymaga kontroli filtrów, kanału i dmuchawy |
| Pojawiło się grzechotanie lub silne drgania | pęknięty albo zabrudzony wirnik, kontakt wirnika z korpusem, luźna podpora silnika, poluzowany kanał lub element obudowy | osadzenie wirnika, podpory, nakrętkę ustalającą i ślady ocierania | bicie wirnika lub pęknięcie kwalifikuje go do wymiany; hałas powstający wyłącznie po podłączeniu kanału może pochodzić z instalacji wentylacyjnej |

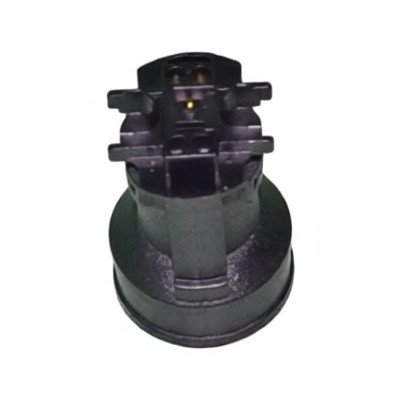

| Nie działa oświetlenie | źródło światła, obsada, łącznik suwakowy światła, przewody lub styki | stan lampki, oprawki i ciągłość łącznika po odłączeniu go od obwodu | sprawna lampka nie wyklucza wypalonej obsady lub uszkodzonego łącznika; ślady przegrzania wymagają usunięcia przyczyny, nie tylko wymiany żarówki |
Co sprawdzić przed wymianą silnika dmuchawy?
Najpierw odłącz okap od zasilania i zdejmij filtr przeciwtłuszczowy oraz dolną osłonę zgodnie z konstrukcją swojego egzemplarza. Dostępne w tej rodzinie części, takie jak zatrzask osłony, korpus wentylatora, podpora silnika, wirnik i elementy ustalające, wskazują, że uszkodzenie mechaniczne może dotyczyć jednego elementu, a nie całej dmuchawy.
- Obróć wirnik ręką. Powinien poruszać się bez blokowania i ocierania o korpus. Kleisty osad może zwiększać opory, natomiast pęknięcie, odkształcenie lub wyraźne bicie przemawia za wymianą wirnika.

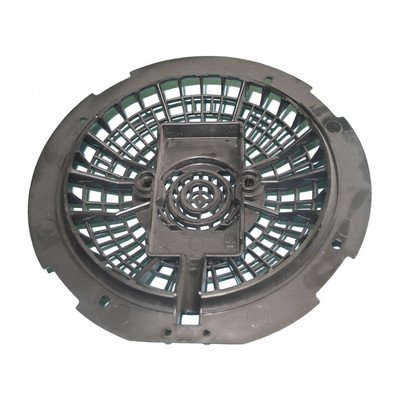

- Sprawdź mocowanie. Luźna podpora albo element ustalający może powodować drgania mimo sprawnego silnika. Nie uruchamiaj urządzenia, jeżeli wirnik dotyka obudowy.
- Obejrzyj przewody i złącza. Szukaj nadtopień, przebarwień, korozji oraz konektorów, które można zsunąć bez oporu. Nadpalone złącze należy naprawić wraz z przyczyną jego przegrzania.
- Oceń filtry i drogę powietrza. Zatkany filtr lub kanał może zmniejszać wydajność i zwiększać hałas, mimo że silnik osiąga obroty.
Zapach spalenizny, szybko rosnąca temperatura uzwojenia, widoczne nadpalenia albo wybijanie zabezpieczenia są podstawą do przerwania prób. Nie należy wielokrotnie uruchamiać zablokowanego i buczącego silnika.
Pomiary łącznika, silnika i kondensatora
Pomiary rezystancji i ciągłości wykonuje się wyłącznie w obwodzie pozbawionym napięcia, po odłączeniu badanego elementu przynajmniej z jednej strony. Pomiar wykonany przez inne połączone części może dać pozorne przejście.
Łącznik suwakowy silnika
Ustaw multimetr na test ciągłości lub niski zakres rezystancji. Po zidentyfikowaniu wspólnego zacisku według istniejących połączeń lub schematu sprawdź, czy kolejne pozycje suwaka zamykają odpowiednie tory wyjściowe. W pozycji wyłączonej tory powinny pozostać otwarte.
Brak przejścia w jednej pozycji, podczas gdy pozostałe działają, wskazuje na zużyty styk lub przerwę w połączeniu. Sam sygnał ciągłości nie sprawdza zachowania styku pod obciążeniem — nadpalony łącznik może przewodzić podczas pomiaru, lecz powodować spadek napięcia w czasie pracy. Przypisania pinów nie należy przenosić z innego modelu ani ustalać według kolorów przewodów.

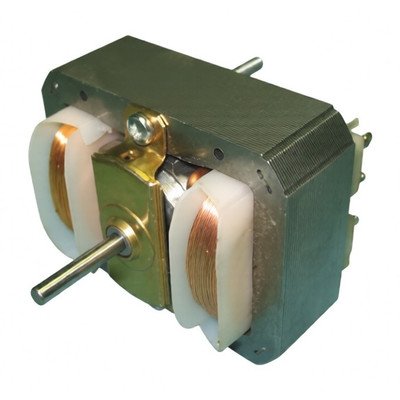

Uzwojenia silnika
Po oznaczeniu i odłączeniu przewodów można sprawdzić ciągłość między przewodem wspólnym a odczepami poszczególnych biegów, o ile ich funkcję potwierdza schemat lub oznaczenie silnika. Otwarty obwód na jednym odczepie może oznaczać przerwę w uzwojeniu, przewodzie lub zabezpieczeniu termicznym.
Podobne, skończone wyniki rezystancji nie dowodzą pełnej sprawności. Zwykły multimetr nie wykryje każdej usterki izolacji, zwarcia między zwojami ani problemu pojawiającego się dopiero po nagrzaniu i obciążeniu silnika.
Kondensator silnika
Nie każde wykonanie okapu musi mieć osobny kondensator dostępny jako niezależna część. Jeżeli znajduje się przy silniku, jego pojemność porównuje się z wartością i tolerancją nadrukowaną na obudowie, a nie z uniwersalną wartością dla okapów.
Kondensator należy odłączyć od obwodu, bezpiecznie rozładować i dopiero wtedy zmierzyć multimetrem z funkcją pojemności. Wyraźnie zaniżony wynik wspiera diagnozę uszkodzenia, szczególnie gdy silnik buczy lub wymaga rozpędzenia. Prawidłowa pojemność zmierzona bez obciążenia nie wyklucza wszystkich uszkodzeń kondensatora.
Pomiary pod napięciem, badanie izolacji oraz próby silnika poza urządzeniem są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich przyrządów, zabezpieczenia odsłoniętych elementów i znajomości schematu konkretnego wykonania.
Jak uzyskać dostęp i wymienić część?
Filtr, źródło światła i część elementów mocujących są dostępne od spodu okapu. Dostęp do łączników, przewodów i dmuchawy zwykle uzyskuje się po zdjęciu filtra oraz dolnej osłony. Zakres dalszego demontażu zależy od sposobu zamocowania okapu w szafce — nie w każdym egzemplarzu trzeba zdejmować całe urządzenie.
Przed demontażem:
- odłącz zasilanie i potwierdź brak napięcia odpowiednim przyrządem;
- zabezpiecz płytę grzejną i ostre krawędzie obudowy;
- wykonaj zdjęcia połączeń oraz oznacz konektory;
- podtrzymuj zespół silnika podczas zwalniania mocowań;

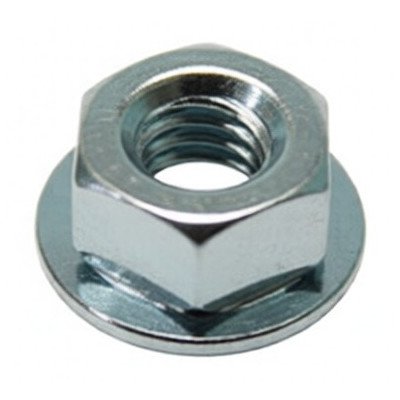

- sprawdź kierunek gwintu i sposób osadzenia elementu ustalającego wirnik — nie odkręcaj go siłą na podstawie instrukcji z innego okapu.
Po wyjęciu części usuń tłuszcz z korpusu wentylatora bez zalewania uzwojeń, łączników i oprawki. Nowy wirnik nie może ocierać, a przewody powinny wrócić do uchwytów z dala od części obracających się i źródła światła. Przed końcowym montażem obróć wirnik ręcznie. Próbę działania wykonaj dopiero po założeniu osłon i filtra.
Filtr tłuszczu, filtr węglowy czy element dmuchawy?
Filtr przeciwtłuszczowy zatrzymuje cząstki tłuszczu przed dmuchawą. Jeżeli jest metalowy i nieuszkodzony, można go czyścić łagodnym detergentem; odkształconą siatkę, uszkodzoną ramę lub niesprawny zatrzask należy wymienić. Zmiana koloru aluminium po myciu sama w sobie nie oznacza zużycia.

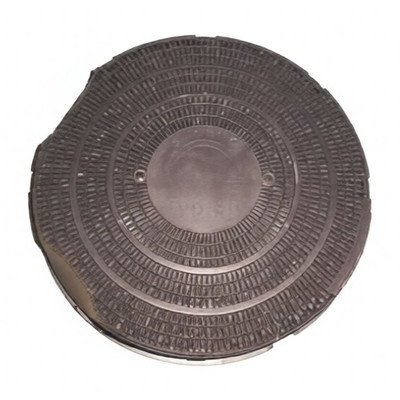

Filtr węglowy jest potrzebny w konfiguracji pochłaniacza, gdy przefiltrowane powietrze wraca do kuchni. Nasyconego standardowego filtra węglowego nie ocenia się miernikiem: sygnałem do wymiany jest pogorszenie redukcji zapachów i okres użytkowania określony w instrukcji danego filtra. Nie pomoże on natomiast na niski przepływ spowodowany niedrożnym kanałem, zabrudzonym wirnikiem lub uszkodzonym napędem.
Jeżeli okap pracuje jako wyciąg, sprawdź również drożność przewodu. Porównanie pracy z odłączonym kanałem może rozdzielić usterkę urządzenia od oporów instalacji, ale wymaga uruchomienia odsłoniętego sprzętu i dlatego powinno zostać wykonane przez osobę z kwalifikacjami.
Jak dobrać części do Amica N 158 W?
Kod 1000368 identyfikuje wariant N 158 W, natomiast podobny N 158 B ma inne oznaczenie i kolor wykonania. Wygląd części nie wystarcza: podobne wirniki, silniki i łączniki mogą różnić się mocowaniem, liczbą wyprowadzeń, układem biegów lub parametrami elektrycznymi.
Przy doborze przygotuj:
- model N 158 W;
- kod wyrobu 1000368;
- pełny 14-cyfrowy numer fabryczny;
- oznaczenie wymontowanej części, jeżeli jest czytelne;
- zdjęcie tabliczki znamionowej, połączeń i mocowania.
W przypadku oświetlenia porównaj rodzaj trzonka, napięcie, moc, wymiary źródła i miejsce pod kloszem. Dla silnika sprawdź numer części, układ wyprowadzeń, liczbę biegów, wirnik, podporę i elementy ustalające. Nie przerabiaj wiązki tylko dlatego, że nowy silnik ma podobny korpus lub pasuje mechanicznie.
Jeżeli oznaczenie urządzenia jest nieczytelne albo dotyczy innego wariantu, wróć do kategorii okapów Amica o szerokości 60 cm i porównaj pełne dane z tabliczki, zamiast wybierać część według samej nazwy N 158.
FAQ – części i naprawa okapu Amica N 158 W
Dlaczego światło działa, ale silnik okapu nie?
Oświetlenie ma oddzielne sterowanie, dlatego sprawna lampka potwierdza jedynie obecność zasilania w części urządzenia. Należy kolejno sprawdzić swobodę wirnika, łącznik suwakowy silnika, przewody, kondensator, jeśli występuje, oraz uzwojenia napędu.
Czy buczenie oznacza, że trzeba wymienić silnik?
Nie. Buczenie może powodować zablokowany lub ocierający wirnik, zatłuszczone łożyskowanie albo kondensator o obniżonej pojemności. Silnik kwalifikuje się do wymiany dopiero po wykluczeniu oporów mechanicznych i elementów jego obwodu.
Dlaczego okap słabo ciągnie mimo pracy na najwyższym biegu?
Najpierw sprawdź filtr tłuszczu, filtr węglowy w trybie pochłaniacza, czystość wirnika, drożność kanału i dopływ świeżego powietrza do kuchni. Sama praca silnika nie oznacza, że instalacja zapewnia prawidłowy przepływ.
Czy filtr węglowy można umyć?
Standardowego filtra węglowego przeznaczonego do tego typu okapu nie należy myć ani odtłuszczać. Po nasyceniu traci zdolność ograniczania zapachów i wymaga wymiany. Metalowy filtr przeciwtłuszczowy można czyścić, jeśli jego konstrukcja i stan na to pozwalają.
Czy część opisana jako pasująca do N 158 będzie odpowiednia?
Nie zawsze. Do potwierdzenia zgodności potrzebne są model N 158 W, kod wyrobu 1000368 i 14-cyfrowy numer fabryczny. Trzeba też porównać numer części, mocowanie, parametry oraz układ złączy.
